Korak za ventilaciju: odaberite i instalirajte se

U ovom članku ćemo govoriti o tome šta predstavlja aluminijumsko vlakno za ventilaciju i slične proizvode iz drugih materijala. Pored toga, razmatramo koje su karakteristike izbor ovih struktura. Pa, naravno, dati ćemo nekoliko praktičnih preporuka za ugradnju ventilacionih taloženja.

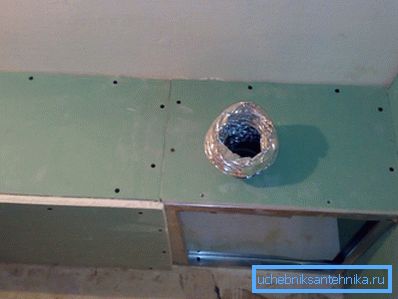

Postavljanje talasa u gips kartonsku kutiju

Opšte informacije

Ventilacijska valovita cijev je suštinski element za povezivanje modernih kapuljača. Nema sumnje da ventilacijski valoviti rukav ne izgleda tako uredan kao posebna plastična kutija.

Činjenica je da se okrugli rukav teško sakrije u zidu ili pokrije bilo kojim ukrasnim elementima. Ali, uprkos ovim teškoćama, u nekim slučajevima, valovito crevo jednostavno je nezamenljivo.

Na primjer, valovita cijev za ventilaciju se koristi na teško dostupnim mjestima, gdje je zbog višestrukih okreta i krivina teško montirati običnu plastičnu kutiju.

Glavne vrste vazdušnih kanala i njihova klasifikacija

Čvrste cevi za ventilaciju

Trenutno, vazdušni kanali namenjeni za pričvršćivanje kapuljača predstavljaju sljedeće modifikacije.

  1. Plastična ili metalna cijev (tvrda kutija) sa savršeno glatkom unutrašnjom površinom. Nedostatak unutrašnjeg rešenja osigurava besprekoran rad ventilacionih uređaja. Glatka spoljašnja površina, zauzvrat, osigurava estetiku izgleda povezivog elementa.
Na fotografiji je priključak haube sa tvrdom plastičnom kutijom

Jedini značajan nedostatak ovakvih konstrukcija je mali stepen fleksibilnosti i kao rezultat toga nemoguće je koristiti na zidovima i plafonima s kompleksnim površinskim oslanjanjem.

Preporučljivo je koristiti plastične kanale za vazduh kada se mogu pokriti spuštenim plafonom, dekorativnim panelima i drugim zaštitnim strukturama. Cena plastičnog kanala visoka je u poređenju sa metalnim kolegama.

Aluminijumska ventilacija od 200 mm sa toplotnom izolacijom
  1. Valovita aluminijumska cijev za ventilaciju je relevantnija i popularnija opcija, jer ima brojne prednosti, među kojima napominjemo sljedeće:
  • visoka otpornost na habanje;
  • otpornost na mehaničke deformacije;
  • lakoća ugradnje;
  • nizak stepen opterećenja na podovima
  • apsolutna tezina, uprkos pokretljivosti zglobova;
  • otpornost na povišene temperature (do + 250 ° C) i, kao posljedicu, mogućnost korištenja izduvnih gasova u autonomnim sistemima grejanja;
  • univerzalnost upotrebe, pošto boreći se sa istim uspjehom radi u prostorijama javnih, stambenih i tehničkih namjena;
  • razumnu cijenu i, kao rezultat toga, atraktivni troškovi gotovog ventilacionog sistema u cjelini.

Međutim, zajedno sa očiglednim prednostima, postoje bar očigledni nedostaci, među kojima su:

  • nizak nivo krutosti ventilacionog kanala u cjelini;
  • niski intenzitet protoka vazduha zbog nedovoljne aerodinamike unutrašnje površine zidova;
  • teškoća dijagnosticiranja oštećenja ili blokada, kao i teškoća čišćenja i dezinfekcije ventilacionih kanala;
  • Zahvaljujući brojnim strukturnim karakteristikama, fleksibilni aluminijumski kanali se ne mogu koristiti u ventilacionim sistemima visokih performansi.

Karakteristike konstrukcije

100 mm ventilacioni meh tokom instalacije

Fleksibilni vazdušni kanali su strukturalno višeslojni proizvod napravljen od aluminijuma i sloja od poliestera. Ojačavajući element dizajna je spirala od čelika. Spirala ne samo da postavlja potreban stepen krutosti na proizvod, već i da promeni pravac cevi na okretima u obliku karakteristične harmonike.

Aluminijumski vazdušni kanali iznutra mogu biti glatki ili valoviti.

  • Modifikacije sa glatkom unutrašnjom površinom karakterišu povećana aerodinamička svojstva.. Zbog toga je preporučljivo ugraditi takve modifikacije vazdušnih kanala na dugačkim linijama.

Značajan nedostatak modifikacija sa glatkom unutrašnjom površinom zidova je složenija instalacija.

  • Karavan aluminijumski vazdušni kanali karakterišu manja aerodinamika, ali, uprkos ovom nedostatku, mogu se postaviti u bilo koji željeni pravac, što znatno pojednostavljuje instalaciju.

Izborne karakteristike

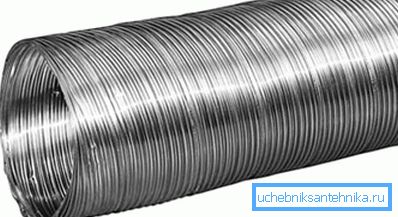

Spolja unutrašnja i spoljašnja površina

Šta tražiti prilikom odabira valovitog kanala za ventilaciju? Pošto je tehnologija instaliranja i rada ovih povezivnih elemenata iste, bez obzira na brend proizvođača, fokusirali smo se na prečnik poprečnog preseka.

Kao rezultat, u cilju pravog izbora, neophodno je voditi parametri izlaza opreme koju planiraju povezati putem fleksibilnog kanala.

Ako instrukcija za crtanje podrazumeva upotrebu rebra određenog prečnika, to je prečnik koji treba koristiti, pošto će razlike između stvarnih dimenzija i naznačenih dimenzija dovesti do nemogućnosti instalacije ili do nedovoljne nepropusnosti veze.

Standardni prečnici industrijski proizvedenih aluminijumskih taloženja su sljedeći:

  • 200 mm;
  • 150 mm;
  • 125 mm;
  • 100 mm.

Po pravilu, navedene veličine su dovoljne za ugradnju svih industrijski proizvedenih ekstrakta i druge opreme koja mora biti povezana sa ventilacionim sistemom.

Važno: Prilikom kupovine kanala za domaći izduvni sistem, morate zapamtiti da ventilacioni kanal sa velikim brojem pravih uglova i dužinom preko 2 metra negativno utiče na performanse sistema. Rešenje ovog problema može biti sticanje manjeg kanala sa manjim prečnikom, koji se može spojiti na poklopac kroz adapter.

Izbor prema prisustvu izolacije

Rad cevi velikog prečnika u tehničkim prostorijama

Cena fleksibilnih aluminijumskih kanala zavisi uglavnom od prisustva srednjeg sloja izolacije. Izmene bez ikakvih izolacija se instaliraju i koriste u sistemu prisilne ventilacije, gde nema posebnih zahtjeva za nivo buke i sigurnosti od požara.

Izmjene sa slojem izolacije su redosled veličine skuplje od konvencionalnih kolega, ali, uprkos većoj cijeni, garantuju brojne značajne prednosti, uključujući: nizak nivo buke, visoku otpornost na visoke temperature.

Kao izolacija u takvim konstrukcijama koristi se sloj mineralne vune. Kao rezultat, dizajn izolovanih modifikacija predstavlja sendvič koji se sastoji od aluminijumskog sloja, sloja pamuka i sloja aluminijuma.

Višeslojne strukture se široko koriste u slučajevima kada se autoput prolazi kroz prostorije gdje je visok nivo buke neprihvatljiv.

Instalacijski radovi

Kada se montira u kuhinju, talasasti ventilacioni rukav je napravljen da bude sakriven u jednoj od zidnih ormara. Još jedna dobra opcija je lokacija cevi u prostoru iznad kuhinjskog seta.

Za instalaciju nisu potrebni nikakvi posebni adapteri, jer cev je fleksibilan i bez ikakvog napora prolazi kroz sve uglove.

Primer uklanjanja cevi u ventilacioni vratilo

Priručnik za ručno instaliranje ne predstavlja ništa teško:

  • Prvo proširujemo vazdušni kanal kako bi imali manje buke kada gotov sistem radi.
  • Pričvrstite cev na cev izduvnog sistema, koristeći posebnu stezaljku. Slično tome, taloženje je fiksirano na izduvnoj rupi.
  • Ako je izduvni uređaj sa okruglim dijelom pričvršćen na njega, direktno taloženje. Ako je rupa pravougaona, kupite poseban adapter ili kanal sa pravougaonim oblikom poprečnog preseka.

Važno: Korišćenje adaptera smanjuje performanse sistema. Preporučljivo je odmah kupiti vazdušni kanal istog oblika i veličine kao na izduvnom portu, kako ne bi žrtvovao performanse i ne koristio haubu u poboljšanom načinu rada.

  • Na kraju ventila, preporučljivo je postaviti fino mrežastu mrežicu kako bi se sprečilo prodiranje različitih insekata i prljavštine spolja. Međutim, tokom rada, ova rešetka će se redovno čistiti kako bi se sprečile blokade i degradacije performansi sistema.

Zaključak

Dakle, razgovarali smo o glavnim vrstama vazdušnih kanala koji se koriste u uređaju ventilacionih sistema za domaćinstvo. Štaviše, razmatrali smo karakteristike izbora i ugradnje fleksibilnih taloženja.

Više korisnih informacija možete pronaći tako što ćete gledati video u ovom članku.
