Predmet ovog članka je ugradnja ventilacije sopstvenim rukama. Neće biti apstraktnih refleksija i složenih proračuna: ovaj materijal je pokušaj autora da podeli svoje skromno iskustvo u opremanju sistema ventilacije u svojoj kući. Pa, hajde da započnemo.

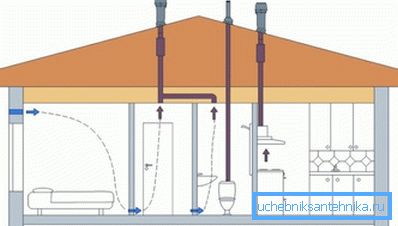

Ne bojte se nepoznatog rada: prilikom bliže kontrole, sve je prilično jednostavno

Prehistorija

Prije neko vrijeme, autor se preselio u novu kuću. Bila je to jedna prizemna zgrada sa velikim i visokim podrumom, koji se odmah pozicionirao kao kućna teretana i radionica. Kasnije je planirano izgraditi stambeni potkrovlje.

Glavni problem prvog stambenog poda bio je potpuno odsustvo ventilacionog sistema.

Posledice, već vidljive na početku prve zime, bile su prilično predvidljive:

  • Vazduh u sobi, uprkos periodičnom provetravanju, brzo je postao zastareo i vlažno.
  • Prozori sa jednim staklom bili su konstantno pokriveni kondenzatom, koji je kap po staklu i formirao lužice na prozorima.
Kondenzacija prozora je siguran znak nedovoljne ventilacije.
  • Konačno, subjektivno, kuća je bila vrlo hladna. Uprkos činjenici da je termometar pokazao sasvim razumno +18 stepeni.

Referenca: s povećanjem vlažnosti, kapacitet toplote i toplotna provodljivost vazduha se povećava. Zato je u hladnim podnebljima veoma teško tolerirati hladnoću i toplotu.

Zadatak je bio očigledan: pratio se sa minimalnim vremenom i novcem (sa kojim, nakon kupovine kuće, naravno, nije bilo tako dobro) obezbediti normalno ventilaciju.

Godinu dana kasnije, prilikom izgradnje potkrovlja, morali smo da dizajniramo i izgradimo još jednu posebnu ventilacionu petlju. Budući da je svaki od poda imao poseban ulaz, bilo je nepoželjno kombinujući kanale za vazduh.

Izračunavanje

Za početak, bilo je neophodno procijeniti očekivane performanse ventilacije. Instrukcije za njegovo izračunavanje pronađene su u trenutnom SNiP:

Soba Minimalni kapacitet ventilacije
Dnevne sobe 3 m3 / sat po kvadratnom metru
Kuhinja 60 m2 / sat za kuhinju sa električnim štednjakom i 100 m3 / sat za kuhinju sa plinskim štednjakom
Kupatilo, WC, kombinirano kupatilo 25 m3 / sat

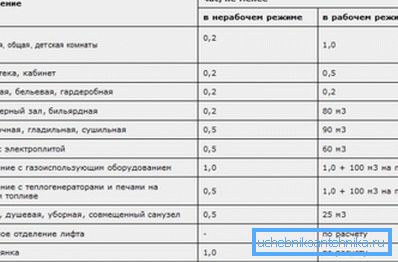

Stope potrošnje vazduha za neke druge prostorije.

Alternativna procjena planiranih performansi zasnovana je na broju ljudi koji su stalno u prostoriji. Jedna osoba u stanju buđenja treba da ima najmanje 60 m3 / h; za spavanje - 30 m3 / sat.

Brojanje prema prvom algoritmu dalo je rezultat od 240 m3 / sat, prema drugom - 100 (prosečna potrošnja vazduha za dve osobe, zasnovana na 8 sati sna i 16 sati budnosti).

Uzimajući u obzir specifičnost rasporeda kuće, izabrana je početna tačka kapaciteta 120 m3 / h.

Prizemlje

Šematski dijagram

Nakon razmišljanja o mogućim rešenjima, izbor autora bio je fokusiran na izduvnu ventilaciju sa prisilnom indukcijom i izduvavanjem vazduha u zajednički kanal iz nekoliko soba - spavaće sobe, kombinovane kupaonice i kuhinje-trpezarije. Odlučeno je da priliv vazduha bude pasivan, a ne sa ulice, ali donekle nekonvencionalan - kroz podrum.

Bilo je nekoliko razloga.

  • Gotovo gotovo ventilacioni kanal duž svih prostorija koji su planirani za ventilaciju, već postoji. Graditelji u procesu završne obrade završili su sa žlebom od gvožđa u zidu između žlebova, koji je bio korišten za podupiranje podnih ploča i spoljnog zida. Ostaje samo da se organizuje izbor vazduha iz kanala i da se u njega otvori rešetka.
  • Prirodna ventilacija je bila neprivlačna zbog nepredvidljivih performansi. Jaki vjetrovi karakteristični za region bi izazvali oštro ubrzanje razmjene vazduha; ali u letnjoj vrućini, sa minimalnom temperaturom između ulice i kuće, padala bi gotovo nula. Ventilator kanala, naprotiv, bi povukao svoj 120 m3 / sat, bez obzira na spoljne uslove.

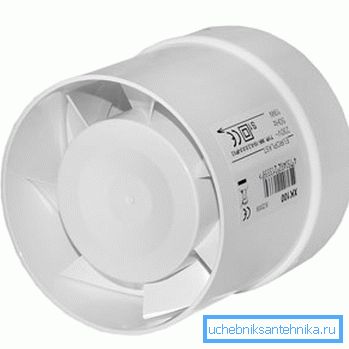

Ventilator kanala obezbeđuje stabilan protok vazduha bez obzira na vremenske prilike.
  • Minimalna cijena komponenti. Malo je naprijed, vredi napomenuti da ukupni troškovi nabavki nisu premašili 1.500 rubalja.
  • Simbolični operativni troškovi. Evo približnog odnosa između performansi i potrošnje energije ventilatora kanala:
Produktivnost, m3 / sat Potrošnja energije, W
100 12
200 25
300 35

Odvojeni komentari zahtevaju cirkulaciju svežeg vazduha kroz podrum.

Postoji takva stvar kao što je geotermalna ventilacija. Naziv glasno sakriva jednostavnu šemu, prema kojoj se, naročito, ventilacija često konstruiše u seoskoj kući s vlastitim rukama: snabdevačke cevi značajne dužine sahranjene su u tlu nešto ispod nivoa zamrzavanja.

Referenca: na dubini od jednog metra od nivoa penetracije mraza, temperatura zemljišta ne zavisi od regiona i iznosi +8 - + 14C.

Kao rezultat, usisni vazduh ima stabilnu temperaturu, koja je malo zavisna od sezone i vremenskih uslova. Ljeti su kuće relativno hladne, zimi - toplo. I sve ovo sa minimalnom potrošnjom energije: električna energija se troši samo na transport vazduha.

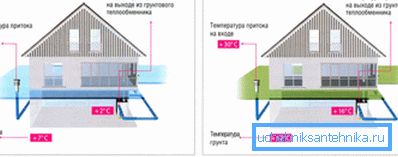

Princip rada geotermalne ventilacije.

Međutim, u ovom konkretnom slučaju, ispod kuće bilo je spremnog vazdušnog izvora sa stalnom temperaturom od oko 14 stepeni - suhom podrumu površine 75 kvadratnih metara, uvučenoj daleko ispod nivoa prodiranja mraza. Povezivanje sa par kanalima sa stambenim prostorima na vrhu bilo je mnogo lakše nego postavljanje nekoliko desetina metara cevi ispod zemlje.

Rekao je - završio.

Implementacija

  1. Sa strane ulice kroz spoljni zid otvorena je rupa u kanalu. Za posao je potreban udarac sa krunom.
  2. Sastav je pripremljen iz standardne kanalizacione cevi prečnika 110 milimetara, ugla, kišobrana (deflektor) i kompenzacijske cijevi. Ovo je omogućilo instalaciju ventilatora kanala i popravku, ostavljajući vezu dismountable.
  3. Ispod instalacije ventilatora, rupa se preseče na kanal u koji se odmah instalira plastični poklopac sa poklopcem. U budućnosti će biti korisno za održavanje i / ili zamenu ventilatora.
  4. Sklop cevi, ugla, kišobrana i ventilatora sa priključenom električnom žicom umetnut je u rupu u zidu i zapečaćen. Uzeta pena je zapečaćena akrilnim gitom: poliuretanska pena ne voli ultraljubičasto zračenje i brzo počinje da se raspada u svetlosti.
  5. Napajanje ventilatora se izvodi iz najbližeg izlaza preko kablovskog kanala i otvara se prekidačem.
  6. U suvom zidu, zatvaranjem kanala ugrađeni su nekoliko ventilacionih rešetki i cev se izvlači iz poklopca iznad kuhinjske peći.
  7. U podnim otvorima su izabrane za izduvavanje vazduha iz podruma. Zatvorene su mrežama sa mrežama za zaštitu od insekata.

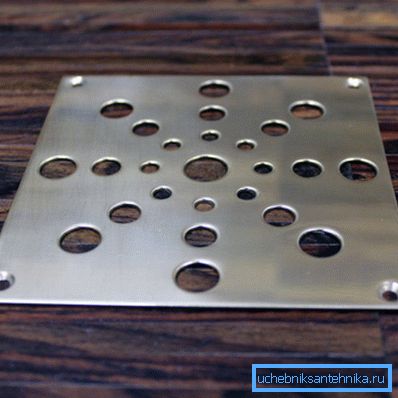

Za podove bolje je koristiti ravne rešetke od metala.

Rezultati

Vlažnost i kondenzacija na prozorima su zaboravljeni, kao loš san. Vazduh u kući postao je sveži i umjereno suv.

Zbog priliva toplog vazduha u zimi, kuća sa grejanjem je isključena potpuno održavana temperatura +12 stepeni. Da bi se održala udobna temperatura od + 20-22 stepeni, dovoljno je rad jednog invertera sa termičkom snagom od oko 3,2 kW.

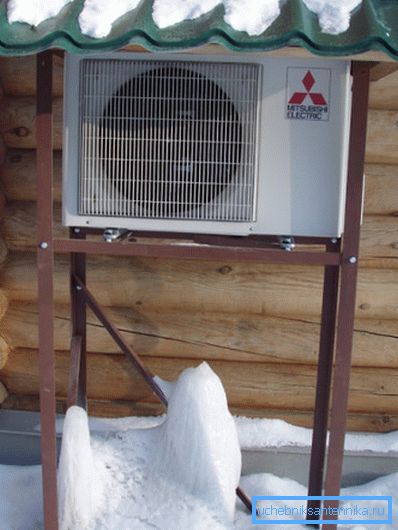

Toplotna pumpa izvora vazduha je najprofitabilniji izvor toplote u odsustvu glavnog gasa.

Nuance: scena - obala Krima. Jasno je da protok toplote od 3 kilovata neće biti dovoljan na dalekom istoku. Pored toga, pretvarači u režimu grejanja ostaju u najboljem slučaju na -25 ° C.

Kanal za beton, ožičen sa suvim zidom, radi kao veoma efikasan prigušivač. Rad navijača u kući se ne čuje u principu.

Tavan

Godinu dana kasnije, izgradnja potkrovlja dosegla je tačku kada je bilo potrebno opremiti ventilaciju u njoj.

Po analogiji sa prvim spratom, ventilacija potkrovlja bila je izduvna sa pasivnim prilivom. Umesto ventila, u ovom slučaju korišćena je kanalizaciona cev prečnika 110 milimetara - jednostavno zato što nije morao da ide daleko.

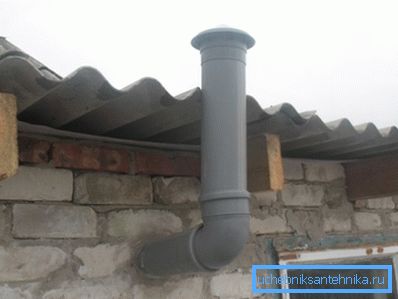

Plastična kanalizacija može dobro zamijeniti ventilacione cijevi. Na fotografiji se koristi za organizovanje ventkanala u fasadnom prostoru.

U ovom trenutku, sličnost sa sistemom ventilacije napravljenim ranije je završeno.

  • U principu nedostaje namjenski kanal za unos.. Ulaz za vazduh je obezbeđen curenjem prekrivenim krovom čelične ploče od potkrovlja. Postoji dovoljno malih razmaka između ploča krovnog materijala za ovu svrhu u obilju.
  • U ventilatorskom kanalu ispred ventilatora postavljena je čaura.. Kroz jedan od svojih izlaza vazduh se povlači iz kombinovanog kupatila koji se nalazi u sredini potkrovlja; kroz drugi - ostatak prostora je ventiliran.

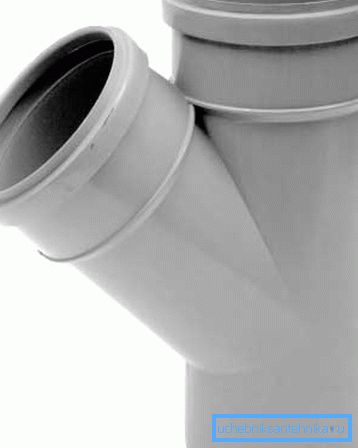

Normalna žica deluje kao razvodna ventkanala.
  • Ventkanal skriveni gips plafon. U plafonu kupatila je ugrađena rešetka za rešetke, na koju je jedna slavina čvrsto pričvršćena. Ali ostatak prostora se provetrava direktno kroz prostor iznad plafona: ulazni vazduh ide direktno iz njega; iz dnevnih soba vazduh ulazi kroz četiri rešetka u uglovima tavanice.

Uzgred: ovo obezbeđuje konstantnu ventilaciju škare i izolaciju između njih.

Na ulici ventkanal s kišobranom - deflektor prikazan kroz jednu od žljebova. Stoga je autor oslobodio problema zaptivanja izlaza: žleb je bio dovoljan da se napuni i kiti; od vode i snijega zaštićen je krovnim nadstrešnicom.

Krug za napajanje ventilatora je bio opremljen zatamnjivačem. Omogućava vam da izaberete između tihih i produktivnih načina ventilacije u zavisnosti od toga koliko je ljudi na tavanu.

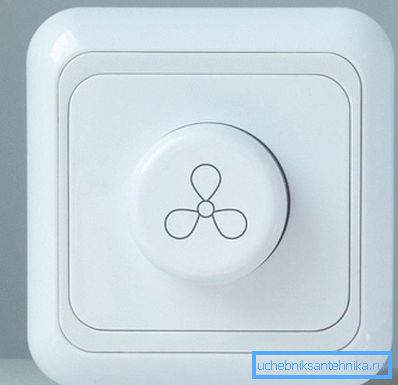

Preporučuje se postavljanje specijalnog triac zatvarača u krug napajanja ventilatora.

Zaključak

Lako je primetiti da se izgradnja efikasnog sistema ventilacije ispostavilo da je prilično jednostavno i nije preskupo.
