Klasifikacija ventilacije i poznavanje ventilacionih uređaja

Ovaj članak je posvećen kakvoj je ventilaciji i po kojim kriterijumima može biti klasifikovan. Osim stvarne klasifikacije vrsta, obratiti pažnju na neke vrste ventilacionih uređaja, saznati o svom uređaju i funkcijama.

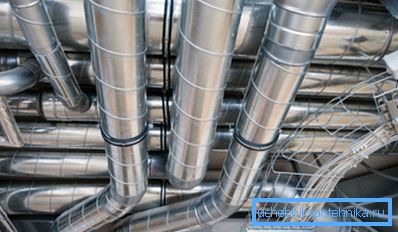

Ventilacioni kanali u preduzeću.

Šta je to

Poreklo riječi ventilacija iz latinskog ventilatio-a, uopšte, daje sveobuhvatnu sliku o suštini procesa. Termin na početku znači samo uklanjanje iz prostora zagađenog, izduvnog vazduha i njegove zamjene spoljnim vazduhom.

Pored toga: u okviru utvrđene terminologije, ista reč često označava skupove opreme koja obezbeđuju razmenu vazduha.

Napredak, međutim, ne stoji mirno: budući da su latinski izrazi pozajmljeni modernim evropskim jezicima, oprema za ventilaciju naučila je da izvodi mnoge dodatne funkcije.

  • Ventilaciji je povereno snabdevanje i hlađenje dovodnog vazduha na udobne temperature.
  • Naučila je da reguliše vlažnost atmosfere u prostoriji, sušenje vazduha ili, naprotiv, vlaženje.
  • Na ventilacionu opremu dodeljena je funkcija čišćenja vazduha od prašine i drugih zagađivača.

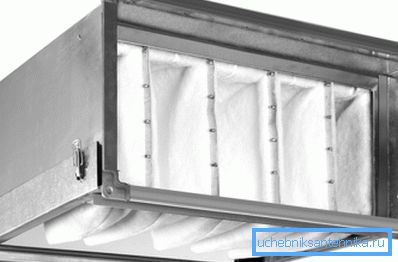

Filter kutija za kanal.

Klasifikacija

Dakle, po kojim znacima su klasifikovani savremeni ventilacioni sistemi?

Pokret kretanja vazduha

Može biti prirodno ili prisilno. Prirodnim cirkulacijama prvenstveno se obezbeđuje razlika u gustini toplog i hladnog vazduha. Masa toplog vazduha žure na gore i prisiljena su u prijemnu mrežu ventilacionog kanala, odakle se uklanjaju na ulicu.

Pored toga, na stopu tiraža može uticati:

  1. Pad pritiska koji je napravio vetar na lokaciji izvora i kanala izduvnih gasova na različitim stranama zgrade.
  2. Vakum stvoren u ventkanalu u vetrovitom vremenu od strane deflektor je poseban oblik sa otvorom od krošnje na ulicu.
Ventilacioni deflektor.

Glavni nedostatak prirodne ventilacije je nestabilnost protoka vazduha kroz njega, koja previše zavisi od delta temperature između prostorije i ulice, od smera i sile vjetra.

Napojne ili mehaničke ventilacije pružaju ventilatori. Njeni učinci su veoma stabilni i nezavisni od spoljašnjih faktora; Štaviše, lako se podešava smanjenjem brzine radnih kola. Cena konzistentnosti je energetska zavisnost: kada se napajanje prekine, ventilatori ustaju.

Napomena: efikasna filtracija, grejanje i klimatizacija su mogući samo u prisilnim ventilacionim sistemima. U velikoj mjeri, upravo zato što odgovarajući proces zahtijeva stabilan protok vazduha kroz odgovarajuću opremu.

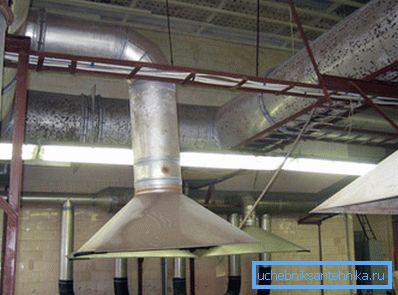

Industrijski prostori se provodivaju samo prisilno.

Pravac protoka vazduha

Stanovi u stambenim zgradama poznati su svi izduvni ventilatori za domaćinstvo, namijenjeni za uklanjanje izduvnog vazduha (obično putem kupatila i kuhinje).

Protok vazduha u ovom slučaju je pasivan. U sovjetskim stanovima izveden je kroz nekonsolidirane prozore i dorframe; U modernim kućama, plastični prozori su sve više opremljeni ulaznim ventilom.

Takva šema ima prilično neprijatnu osobinu: vazduh se ubrizgava u stan, čija temperatura i vlažnost određuju samo vreme i sezona. Za stanare stanovanja, za završne materijale i namještaj, iznenadne promjene temperature i vlažnosti nisu toliko korisne.

Ulaz ili, kako se ponekad zovu, povratna ventilacija, omogućava vam da izvršite same aktivnosti koje smo već pomenuli - sušiti ili navlažiti vazduh, mijenjati njegovu temperaturu u jednom ili drugom smjeru i filtrirati zagađenje.

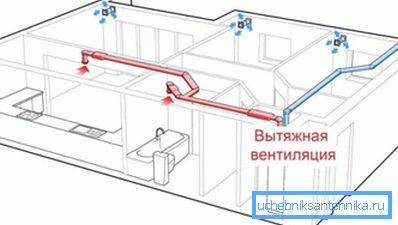

Ovde dolazite i ulaz i izduvni sistem.

Svrha

Koje funkcije mogu izvoditi ventilacione sisteme?

Tip sistema do odredišta Funkcije
Opšta ventilacija radionice, zgrade ili sekcije Stvaranje istih ekoloških parametara u celokupnoj zapremini prostora.
Lokalna ventilacija Snabdevanje očistiti ili ukloniti zagađeni vazduh direktno na mestu bilo kog posla. Tipičan primjer lokalnog uređaja za izduvnu ventilaciju je kuhinjska napa.
Hitna ventilacija u proizvodnji Prisilna razmjena vazduha na proizvodnim lokacijama gdje se može pustiti velika količina štetnih supstanci. Takozvana gasna ventilacija, koja se koristi nakon rada sistema za gašenje gasova, spada u ovu kategoriju.
Protivpožarna (dimna) ventilacija Pruža ubrzano pumpanje proizvoda sagorevanja u slučaju požara; istovremeno snabdeva veliku količinu čistog vazduha na putevima evakuacije (naročito do osovina i hodnika liftova). Iz očiglednih razloga, ventilacija PVC ili polipropilena se ne koristi u ovom kapacitetu: materijal kanala je čelik debljine 1,2 mm.

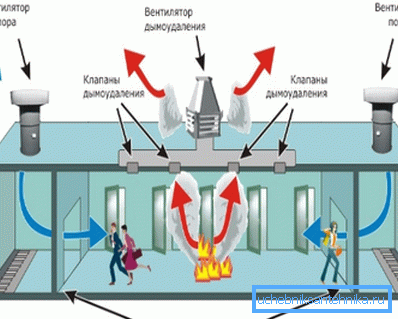

Rad ventilacionog sistema za odvod dimnih plinova.

Prisustvo vazdušnih kanala

Kanale za vazduh (ventilacioni kanali) za transport čistog ili izduvnog vazduha nazivaju se ventilacijom kanala. Sistem za ventilaciju bez duktusa je shema u kojoj se vazduh ispušta ili direktno ubacuje kroz zid ili plafon zgrade - pomoću ventilatora ili prirodnog.

Cirkulacija vazduha sa duktalnom ventilacijom.

Oprema

Da se sada upoznamo sa nekim vrstama uređaja koji se koriste u ventilacionim sistemima.

Fans

Aksijalni ventilator je radno kolo montirano na osovinu motora koja prenosi protok vazduha duž sopstvene osi rotacije. Tipični primjeri aksijalnog ventilatora su sistem hlađenja procesora bilo kog savremenog desktop računara ili izduvne kapuljače u ventilacionom kanalu u kuhinji.

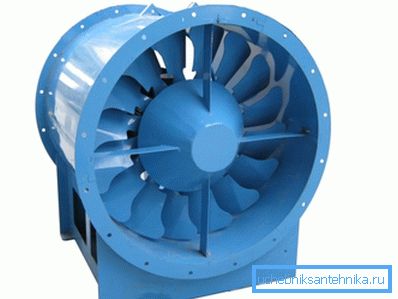

Aksijalni industrijski ventilator.

Usput: prilikom ugradnje izduvne ventilacije sopstvenim rukama, bolje je izabrati model ventilatora za izduvavanje ili ventilaciju sa kliznim ležajem, a ne valjanjem. Uputstvo je povezano sa manje buke u ovom tipu ležajeva.

Prednost aksijalne šeme je relativno visoka efikasnost. Nedostatak je relativno mali pritisak stvoren na utičnicu.

Radijalno predvidivo naziva ventilator, prisiljavajući protok vazduha da se kreće duž radijusa radnog kola. Radno kolo rotira u kućištu; Većina gubitaka je zbog zračnog trenja na unutrašnjem zidu kućišta uređaja. Međutim, zbog minimalnog razmaka između točkića i kohleje, ova šema obezbeđuje mnogo veći izlazni pritisak nego prethodni.

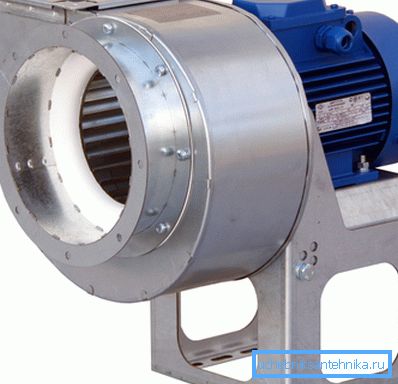

Radijalni (centrifugalni) VTs 14-46 ventilator.

Muffler

Očigledno je da ventilacija udobnosti treba da stvori minimum zvuka. Međutim, produktivni fanovi iz nekog razloga ne žele da se okreću tiho. Logičnom kontradikcijom nadoknađuje instalacija prigušivača nakon ulaznog ventilatora - kontejnera sa razvijenim unutrašnjim rebrima, prekrivenim materijalima koji apsorbuju buku (fiberglass, porozna guma, itd.).

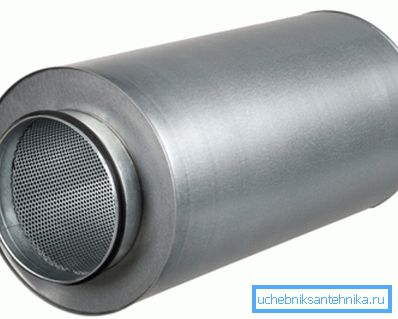

Tubularni prigušivač.

Recuperator

Ovo je uobičajeno ime za uređaje koji vrše izmjenu toplote između izduvnih i usisnih kanala. Oni omogućavaju vrlo značajnu uštedu na grejanju i klimatizaciji.

Postoje tri koncepta rada izmjenjivača toplote.

  1. Plivajući izmenjivač toplote obezbeđuje unakrsno kretanje nemetljivih tokova iz susednih kanala sa velikim brojem zajedničkih zidova.. Šema je izuzetno jednostavna i nezavisna od energije. Jedini nedostatak je zamrzavanje izmenjivača toplote na niskim temperaturama; Problem se rešava privremenim otvaranjem obilaznice za dovodni vazduh, nakon čega topli tok izduvnog kanala brzo topi led.
Šema pločastog izmenjivača toplote.
  1. U rotacionom uređaju, točak sa razvijenim rebrima rotira oko ose koja se nalazi na granici proticaja. Prednost rješenja je niveliranje vlažnosti dovodnog vazduha zbog prenosa kondenzata na ivicama rotorja. Nedostaci - složenost dizajna, energetska zavisnost i delimično mešanje tokova, što dovodi, naročito, na prenos mirisa između njih.

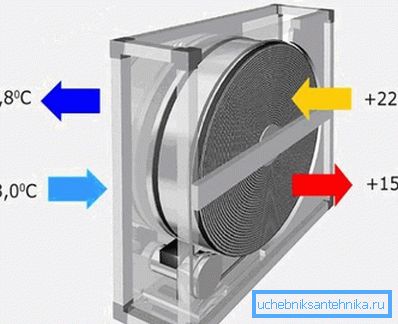

Rotacijski izmenjivač toplote.
  1. Uređaj sa srednjim hladnjakom je, zapravo, smešten u ventilacioni krug dva konvektora i cirkulacione pumpe, vrste miniaturnog sistema grijanja bez kotla. Nedostaci šeme - složenost, visoka cena i niska efikasnost. Njegova upotreba je opravdana samo u onim slučajevima kada arhitektonske karakteristike zgrade zahtevaju širenje priliva i izvlačenje na značajnu udaljenost.

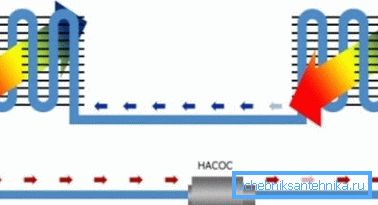

Toplota se prenosi vodom ili antifrizom.

Grijanje, klima uređaj

Kao što je već pomenuto, uređaj za ventilaciju često uključuje uređaje za podešavanje temperature ulaznog toka. Grejač vazduha je električni ili bojler; u većini slučajeva, hladnjak je konvencionalni kanalski klima uređaj sa spoljnim blokom postavljenim na krov ili fasadu.

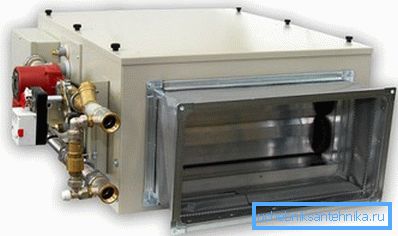

Na fotografiji - klima uređaj sa ugrađenim bojlerom.

Plenum komora

Ovo je jednostavno pričvršćivanje za dovodni kanal koji omogućava raspodelu vazduha na celu mrežu. To je kutija male zapremine, u kojoj se turbulentni tok pretvara u laminarnu.

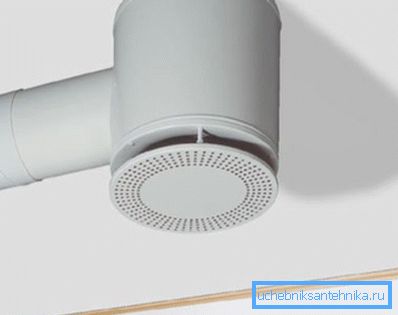

Statička komora pritiska sa difuzorom.

Vatrogasni damper

Njihova funkcija je blokiranje širenja plamena kroz ventilaciju u opštoj zamjeni u slučaju požara, kako bi se osiguralo efikasno uklanjanje dima i priliv svežeg vazduha na puteve evakuacije. Po inicijalnom položaju lopatice podeljeni su na normalno otvorene, normalno zatvorene ventile sa dvostrukim dejstvom.

Ventil može da se aktivira pomoću opruge ili solenoida. Spojnica, elektromagnetna brava ili isti solenoid koji drži ventil od zatvaranja ili otvaranja može da deluje kao brava.

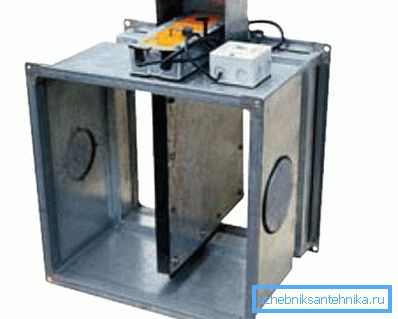

Normalno otvoriti protivpožarnu klapnu.

Zaključak

Nadamo se da će naš donekle površni uvid u vrste ventilacionih sistema i opreme zadovoljiti čitalačku radoznalost.

Kao i obično, video u ovom članku će mu ponuditi dodatni materijal. Successes!
