Kako opremiti ventilaciju kotlarnice privatne kuće

Postavljanje kotlovnice u njihov dom, neki vlasnici zanemaruju zahteve i pravila, što može dovesti do daljih katastrofalnih posljedica. Tokom rada kotla u prostoriji stvara se reteni prostor, koji zahteva dovoljan protok svežeg vazduha, inače postoji rizik od povratnog potiska. Danas nam je cilj da vam kažemo kako se kotlovnica mora ventilirati prema SNiP-u i pokazati ga primerom.

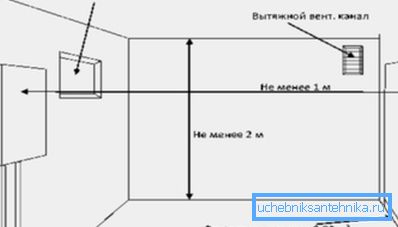

Na slici - šema ventilacije kotlarnice

Zašto ti je to potrebno?

Ne zaboravite da je pravilno postavljena zamena vazduha u prostoriji u kojoj je instaliran kotao preduslov za njegovo funkcionisanje. Ako zanemarite ovaj aspekt, koncentracija ugljen-monoksidnih gasova u kotlovnici može doseći veličine koje ugrožavaju vaše zdravlje, kao i sve one koji žive u kući. Metode cirkulacije vazdušnih masa u njoj mogu biti različite i zavise od vrste opreme za grejanje (pogledati i članak Testiranje ventilacije: testirane vrijednosti i regulatorni zahtjevi).

SNiP obezbeđuje ventilacioni sistem potreban za uklanjanje viška toplote sa opreme i cjevovoda, kao i za održavanje čistog vazduha u radnom području. Kada se to ne može ostvariti prirodnim kretanjem strujanja vazduha, neophodna je ugradnja uređaja koji su sposobni prisilno vršiti razmjenu vazduha. Cena sistema u ovom slučaju će se povećati.

Pravila ventilacije kotlarnice

Kada dizajniramo privatnu kuću, obraćamo pažnju na svaku malu stvar koja se može pojaviti u planiranju i unutrašnjosti svake sobe. U ovoj fazi treba pažljivo napraviti i prostor za kotlovnicu, koji je osnovni element.

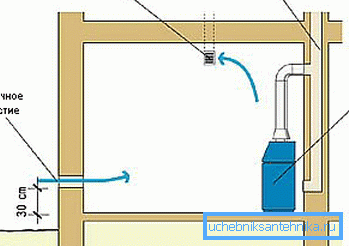

Ventilacija u kotlarnici sa gasnim kotlom do 350 kW

Iako nije potreban nikakav poseban talent dizajna, pošto su svi glavni parametri regulisani dugo vremena, i dalje morate ozbiljno pristupiti zadatku. U suprotnom, možete se pretvoriti u rizik od vatre, a da ne spominjemo novčane kazne od kontrole vatre zbog povrede radnih propisa.

Vrsta

Najčešće, prirodni gas se koristi kao gorivo u privatnim kućama, za šta je neophodno stalno snabdevanje svežim vazduhom, koji je u stanju da dovoljno koristi proizvode sagorevanja. Normalna ventilacija je obično dovoljna da bi se osigurala pravilna ventilacija. U prostoriji gde su postavljena stara vrata i prozori, zrak prolazi kroz različite praznine.

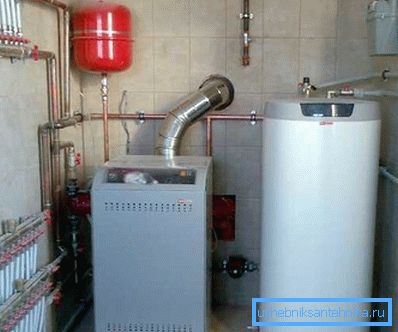

Dimenzije kotlarnice u privatnoj kući ne odgovaraju uvek standardima

Ako je prostorija manje ili više zatvorena, preporučujemo dodatnu ventilaciju. Tako možete ukloniti iz kotlarnice proizvode viška sagorevanja i ostatke nezgorelog gasa, tragovi koji će biti jasno vidljivi u obliku čađi na plafonu i zidovima. Međutim, neestetički izgled kotlovnice je najmanje problema koji može stvoriti loša ventilacija.

Prirodno
  1. Koristi se za kotlove do 30 kW.
  2. Uputstvo vam omogućava da napravite rupu u zidu O100-150 mm, a zatim u njega stavite plastičnu cev, što će biti neka vrsta vazdušnog kanala.
  3. Obična plastična ili metalna mreža može pružiti zaštitu od spoljnih ostataka.
  4. Ugradite nepovratni ventil na unutrašnjoj strani kanala koji sprečava izbijanje vazduha.
  5. Podignite izduvnu rupu na isti način, pokrijte ga na izlazu iz atmosferskih kaveza u obliku snega i kiše.
  6. Postavite dovod u donjem delu plafona iza kutija za gorivo, tako da vazduh odmah izlazi direktno u komoru za sagorevanje i ne prolazi kroz kotlarnicu.
  7. Postavite izduvnu rupu iznad kotla, jer će proizvodi sagorevanja porasti.
Mehanički
  1. Koristi se u slučaju kada nije moguće opremiti prirodnu ventilaciju.
  2. Omogućava podešavanje razmjene vazduha, što je nemoguće učiniti u prirodnom.
  3. Glavni elementi sistema su ventilatori, koji bi, kada biraju, trebali dodati oko 30% na maksimalnu količinu protoka vazduha kod kotla.

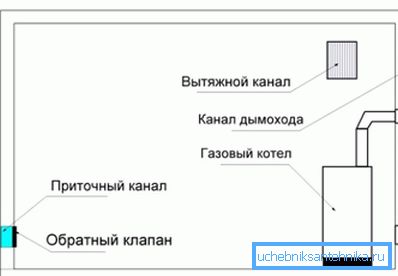

Koliko je opremljena ventilacija u kotlovnici privatne kuće

Zahtjevi dimnjaka

Prilikom uređenja dimnjaka kotlovnice, takođe morate slediti određena pravila. Njihova primena je takođe važna za siguran rad gasnog kotla.

Razmotrite zahteve detaljnije:

  • izborom prečnika cevi, neophodno je pratiti priručnik o opremi;
  • Ne postavljajte cevi iznad grebena krova više od 5 m;
  • zabranjena je ugradnja kišobrana na dimnjake;
  • presek dimnjaka bi trebalo izabrati u skladu sa određenim modelom kotla;

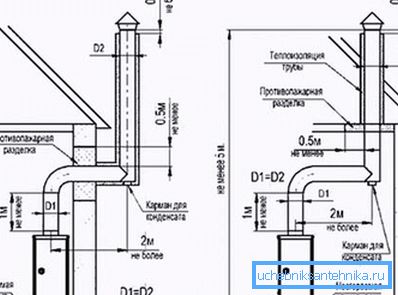

Gasni kotao dimnjak
  • cev mora biti cilindrična i napravljena od metala, takođe je potrebno obezbediti rupu za čišćenje;
  • Zabranjeno je napraviti više od tri krivine ili okreta na dimnjaku.

Savjet: Ozbiljno shvatite sve zahtjeve za postavljanje dimnjaka, inače njen nepravilan rad može prouzrokovati tragične posljedice.

Metalna vrata u kotlarnicu sa ventilacijom

Kako izračunati ventilaciju kotlarnice privatne kuće

Zamena vazduha u prostoriji mora biti u skladu sa SNiP II-35-76.

Ona predviđa takve zahteve u kotlarnicama u kojima nema stalno prisutnog osoblja:

  • Prilikom korišćenja gasne opreme potrebno je obezbediti trostruko razmenu vazduha za 1 sat rada kotla. U tom slučaju se ne uzima u obzir obim vazduha potreban za održavanje procesa sagorevanja;
  • visina kotlarnice bi trebalo da bude 6 m. Ako se to ne može učiniti, što je najčešće slučaj u privatnoj kući, potrebno je povećati razmenu vazduha dodavanjem 25% za svaki metar smanjenja ovog parametra;
  • u slučaju nedovoljnog protoka vazduha kroz ventilacione kanale na prirodan način, potrebno je instalirati prinudni sistem za razmjenu vazduha.

Ovi zahtevi su uobičajeni za kotlove na plin i čvrsta goriva. Postoje samo male razlike na mestima instalacije ventilacionog sistema.

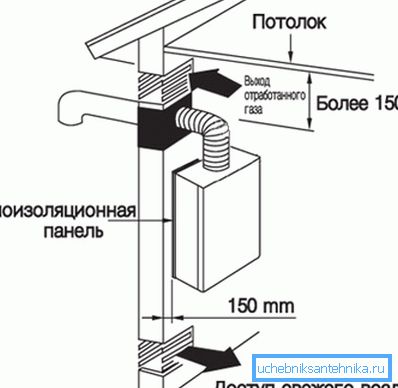

Ventilacija gasne kotlarnice - snabdevanje i izlaz vazdušnih masa

Savet: pre nego što kupite neophodnu opremu i ugradite vazdušne kanale sopstvenim rukama, izvršite izračunavanje glavnih parametara.

Za kotlove u domaćinstvu moguće je pojednostaviti proračun, uzimajući u obzir sledeće parametre:

  1. Zapremina sobe.
  2. Brzina vazduha (najmanje 1 m / s).
  3. Stopa rasta brzine razmene vazduha, koja zavisi od visine plafona.

Ove karakteristike će biti potrebne za izračunavanje potrebnog prečnika vazdušnog kanala.

Primjer:

  1. Dimenzije kotlovnice su 3x3x2.5 m (širina, dyne, visina). Odavde nalazimo volumen, koji je jednak 22,5 m ?.
  2. Izračunamo brzinu razmene vazduha, uzimajući u obzir koeficijent: (6-2,5) x0,25 + 3 = 3,9.

Shodno tome, za 1 sat sa prirodnom ventilacijom treba biti 3,9 x 22,5 = 88 m? vazduha.

Promjer kanala izračunava se na sljedeći način:

F = 88 m3 / 3600 = 0,024 m2,

nakon prenosa na kvadratni prečnik, dobijamo cifru od 88 mm, najbliža vrednost standardnog prečnika cevi je 100 mm.

U ovom slučaju smo saznali da ventilacija izduvne ventilacije mora biti potpuno identična.

Zaključak

Nemoguće je ignorisati pravila i zahteve kod izgradnje kodova prilikom uređivanja kotlovnice u privatnoj kući, gdje ventilacija igra jednu od najvažnijih uloga. U ovom članku razgovarali smo o glavnim i objasnili primjerom kako pravilno izračunati ventilacione kanale kako bi osigurali ispravnu izmjenu vazduha u prostoriji sa bojlerom na plin ili čvrsto gorivo (pogledati i članak Automatska kontrola ventilacije u sobi).

Video u ovom članku će vam pomoći pronaći dodatne informacije o ovoj temi.
