Kako odabrati ventilator za prisilni sistem ventilacije

Da biste u svom domu pravilno opremili sistem ventilacije sa prisiljenim vazduhom sa prisilnom cirkulacijom vazduha, prvo morate izabrati najpogodniji aksijalni, centrifugalni ili ventilacioni ventil za sve potrebne parametre, što je najvažniji operativni mehanizam ovog sistema.

Prilikom izbora ovog uređaja potrebno je uzeti u obzir veliki broj različitih eksternih faktora, kao što su: ukupna zapremina ventiliranog stambenog prostora, oblik, materijal i površina poprečnog preseka vazdušnog kanala, minimalna i maksimalna temperatura atmosferskog vazduha, ukupna dužina ventilacionog sistema i neke druge indikatori.

Centrifugalni ventilator visokih performansi.

Pregled domaćih navijača

Da bi pomogao čitaocu da izabere najpovoljniju opciju za sebe, ovaj članak daje opis različitih vrsta električnih ventilatora dizajniranih za upotrebu u domaćim ventilacionim sistemima, kao i njihove glavne karakteristike i kratak pregled glavnih prednosti i mana određenog modela.

Istovremeno, ovaj članak može se smatrati kompletnim uputstvom za izbor izduvnog ventilatora ili ventila ventilatora za ventilaciju kuće sa prisilnom cirkulacijom vazduha.

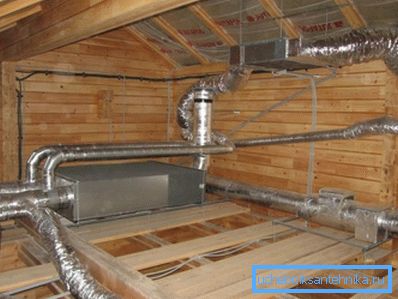

Ventilacijski sistem moderne stambene zgrade.

Svrha i glavne funkcije

Normalno funkcionisanje domaćeg ventilacionog sistema sa prirodnim cirkulacijom vazduha postaje moguće zahvaljujući blagom padu atmosferskog pritiska u području između ulaznog kanala za dovod vazduha i izlaza izduvnih kanala.

Istovremeno za normalan rad takvih sistema, istovremeno moraju biti ispunjeni sledeći uslovi:

  1. Da bi se obezbedila potrebna razlika u atmosferskom pritisku i, prema tome, prirodni potisak u sistemu, neophodno je da se izlaz nalazi na visini od najmanje 4 metra iznad, u odnosu na nivo dovoda.
  2. Da bi se obezbedio potreban kapacitet, pri niskoj brzini vazduha, neophodno je koristiti vazdušne kanale velikog poprečnog preseka.
  3. Presek kanala za ventilaciju treba biti što bliže obodu, a njihova unutrašnja površina mora biti ravnomerna i glatka, tako da se ne stvara turbulentna turbulencija protoka vazduha.

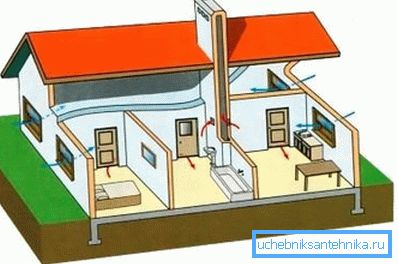

Šema prirodne ventilacije u stambenoj zgradi.

Kada je električni ventilator uključen u kolo sistema ventilacije, poštovanje navedenih uslova nije neophodno iz sljedećih razloga:

  1. Razlika u pritisku vazduha između pražnjenja i izduvnih puteva je omogućena radom radnog kola ventilatora, stoga razlika u visini u ovom slučaju nema fundamentalni značaj.
  2. U prisilnim sistemima ventilacije, brzina protoka vazduha je značajno veća, tako da vazdušni kanali čak i male sekcije imaju veći protok.
  3. Injektori ili izduvni ventilatori omogućavaju stvaranje većeg padanja pritiska u sistemu nego u slučaju prirodnog vučenja vazduha, stoga se u većini slučajeva može zanemariti otpor unutrašnjih površina i turbulentnih preokreta.

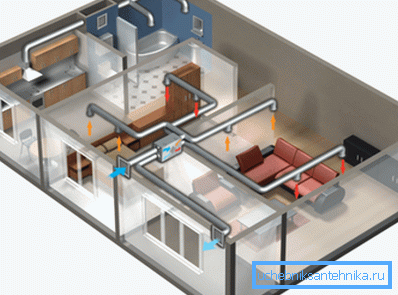

Na slici je prikazana šema prisilne ventilacije stambenog stana.

Obratite pažnju! Maksimalna brzina vazduha u prirodnim sistemima ventilacije je 1 m / s, dok se u sistemima sa ubrizgavanjem vazduha ili izvođenjem vazduha njegov protok može kretati brzinom od najmanje 3 m / s.

Sorte ljubitelja domaćinstva

Skoro svi domaći ventilatori voze elektromotor, ali se mnogi modeli razlikuju u snagu motora, brzini, performansi, maksimalnom radnom pritisku, tipu radnog kola, snabdevanju vazduhom, veličini, težini i mnogim drugim tehničkim parametrima.

Na osnovu principa snabdevanja vazduhom i vrste radnog kola, svi postojeći modeli mogu se podijeliti na nekoliko tipova.

  1. Najjednostavniji, ali istovremeno i najčešći modeli koji se najčešće koriste u svakodnevnom životu, su aksijalni električni ventilatori.
Uređaj sa aksijalnom šemom dovoda vazduha.
  1. Modeli sa centrifugalnim krugom za injektiranje vazduha, koji su u stanju da stvore veći pritisak i razvijaju veću brzinu kretanja protoka vazduha smatraju se produktivnijim.
  2. Jedna od varijacija takvih modela je sistem sa dijametralnim rasporedom lopatica, ali zbog teškog dizajna praktično se ne koristi u svakodnevnom životu.
  3. Za ugradnju unutar kanala koji se koriste kanalski ventilatori, koji su male veličine i relativno nizak nivo buke.

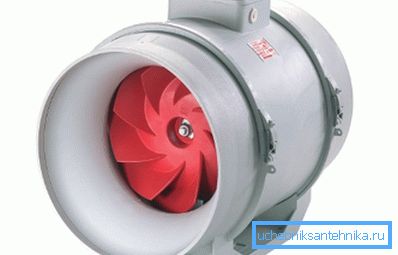

Raznolikost ventilatora domaćeg kanala.

Aksijalni ventilatori

Aksijalno, ili drugim rečima, aksijalni ventilator je dobio ovo ime jer je tokom njegovog rada smjer kretanja protoka vazduha smješten na istoj osi sa ravnom površinom radnog radnog kola.

Ova šema se široko koristi u sistemima ventilacije domaćinstava, s obzirom na to da ima sledeće prednosti:

  1. Elektromotori Takvi uređaji, po pravilu, imaju malu potrošnju energije, stoga su prilično ekonomični i mogu raditi dugo bez prekida.
  2. Aksijalni ventilatori za domaćinstvo ne mogu razviti visok pritisak, ali u isto vreme njihova snaga je dovoljna da konstantno menja celokupan volumen vazduha u prostoriji. Ovaj način rada omogućava vam da obezbedite jedinstvenu razmenu vazduha tokom celog vremena rada, a istovremeno vam omogućavaju da se oslobodite dima i neprijatnog mirisa, kao i da izbegnete pojavu nacrta.
  3. Aksijalni krug za injektiranje vazduh ima najjednostavniji dizajn, koji je ravnomjerni vazdušni kanal sa radnim kolom koji se nalazi u njemu i elektromotor za vožnju, pa je cijena takvih uređaja znatno niža od troškova drugih složenijih modela.

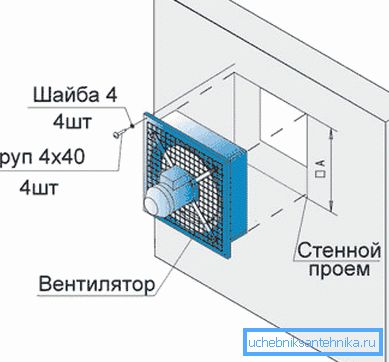

Šema instalacije aksijalne haube u otvoru na zidu.

Savjet! Još jedna prednost aksijalnih ventilatora je najmanji nivo buke, među ostalim sličnim uređajima, pa se najčešće koriste kao ispušni poklopci za ventilaciju kuhinje, kupatila, kupatila, kupatila i drugih domaćih prostorija.

Centrifugalni ventilatori izduvnih i tlačnih ventilatora

Za rad složenih ventilacionih sistema sa velikim brojem vazdušnih kanala i različitih pomoćnih uređaja, kao i sa velikom dužinom glavnih kanala za injektiranje i izduvnim vazduhom, potrebni su industrijski ventilatori visokih performansi, koji mogu u kratkom vremenu pomjeriti veliku količinu vazdušnih masa.

Najčešće, za rešavanje takvih problema koriste se uređaji sa centrifugalnim sistemom za kretanje vazduha, čiji princip rada je sledeći:

  1. Radno tijelo mašine je vanjski metalni kućište od nerđajućeg čelika ili pocinkovanog čelika, unutar koje se rotirajući bubanj postavlja na kuglične ležajeve.
  2. Zidovi bubnja sadrže veliki broj radijalno postavljenih sečiva koji tokom rotacije okreću protok vazduha, čime mu daju rotacioni kretanje.
  3. Kao rezultat rotacije, pod dejstvom centrifugalne sile, vazdušne čestice su bačene od centra rotirajućeg bubnja do unutrašnje strane metalnog kućišta, nakon čega se komprimovanje u zatvorenom prostoru usmerava na izlazni kanal izlaza.

Industrijski radijalni ventilatori, po pravilu, pokreću moćni električni motori koji rade u stalnom ili cikličnom režimu, a aktiviraju se ručno ili kada se aktiviraju senzori automatskog sistema za kontrolu klime.

Princip rada centrifugalnog kompresora.

Obratite pažnju! Centrifugalni električni ventilatori mogu raditi jednako efikasnije kako za snabdevanje, tako i za uklanjanje vazduha, pa se, u zavisnosti od vrste priključka, mogu koristiti u sistemima ventilacije dovodnih i izduvnih gasova.

Fanovi kanala

Kanalski uređaji su prvenstveno namijenjeni za ugradnju unutar kanala za vazduh, kao i za rušenje glavne linije koja isporučuje ili odzračuje vazduh kao nezavisni ili pomoćni mehanizam rada isporuke i izduvne ventilacije.

Među glavnim karakteristikama ventilatora kanala su sledeće karakteristike performansi:

  1. Najčešće su proizvedeni prema aksijalnoj šemi, te se odlikuju njihovom kompaktnom veličinom i malim nivoom buke.
  2. Takvi uređaji se lako mogu instalirati sopstvenim rukama kako u projektovanim tako iu postojećim domaćim ventilacionim sistemima.
  3. Trenutno postoji veliki izbor različitih modela koji se razlikuju po veličini, obliku, performansi i drugim tehničkim parametrima, tako da odabiranje odgovarajućeg uređaja neće biti teško.

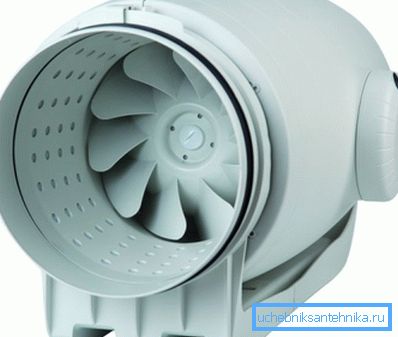

Kanalski punjač centrifugalnog tipa sa smanjenim nivoom buke.

Savjet! Čak i kada se ugradjuju u zatvorenom prostoru, prednost bi trebalo dati uređajima od plastike, nerđajućeg čelika ili drugih materijala otpornih na koroziju, jer su vodena para uvek prisutna u atmosferskom vazduhu, a sistemi ventilacije i klimatizacije imaju povećanu tendenciju kondenzacije.

Multizone uređaji

U centralizovanom sistemu za uklanjanje dima, kao iu sistemu ventilacije i klimatizacije u privatnoj stambenoj kući, pogodno je koristiti višezonni uređaj koji je centrifugalni ventilator visokih performansi instaliran u tehničkoj prostoriji, na primjer, u podrumu ili na potkrovlju.

Njegova glavna karakteristika je da na kućištu ima nekoliko priključnih prirubnica za povezivanje izduvnih ili odvodnih vazdušnih kanala, od kojih svaka može samostalno služiti različitim stambenim ili pomoćnim prostorijama.

Dakle, jedan uređaj može u potpunosti osigurati rad sistema dovodne i izduvne ventilacije cele stambene zgrade.

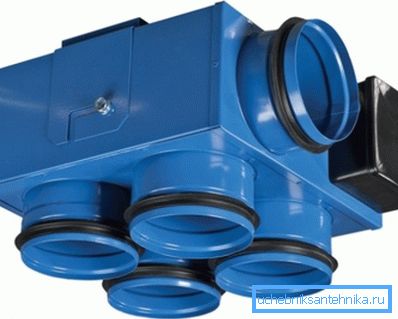

Ulazna i izlazna mlaznica višezonskog centrifugalnog ventilatora.

Savjeti i trikovi

U cilju pravog izbora domaćeg ventilatora, u zavisnosti od svrhe i sprovođenja određenih zadataka, treba poštovati sledeća pravila:

  1. Za efikasno ventilaciju kupatila i sanitarnih čvorova, neophodno je odabrati uređaj sa aksijalnim uređajem nominalnog kapaciteta od najmanje 30 m? / Sat.
  2. Za ugradnju u prostorije sa visokom vlažnošću, na primer u tuš kabini ili u kupatilu, morate osigurati da nivo zaštite nije niži od IP-a.

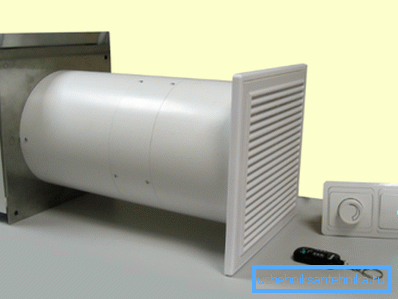

Kompaktan uređaj za ventilaciju u domaćinstvu sa daljinskim upravljanjem.
  1. Lako je utvrditi optimalne performanse kuhinjske kapuljače tako što će se ukupna zapremina pomnožiti sa 10. Na primer, kuhinja veličine 4 x 3 m sa visinom plafona 2,8 m biće 33,6 m?, Odnosno performanse ventilatora za izduvavanje moraju biti najmanje 330 m ? / sat
  2. Kapacitet izduvnog vazduha za stambene objekte se određuje prema sličnoj šemi, ali u ovom slučaju ukupna zapremina prostora ne treba pomnožiti sa 10, već sa 3.
  3. Ako je potrebno, brzo zagrepite prostoriju, možete koristiti električne grejače ventilatora za kuću, u kojima je postavljen električni grijač ispred radnog kola ventilatora.
Otvoren kontrolni ventil krila.

Savjet! Kako bi se spriječio neželjeni ulazak ohlađenog atmosferskog vazduha sa ulice u prostoriju, svi ventilatori u domaćinstvu trebali bi biti opremljeni kontrolnim ventilom.

Zaključak

Posle čitanja ovog članka možemo zaključiti da je najbolja opcija za kuhinju, kupatilo i toalet, kao i za stambene prostorije stana ili malu privatnu kuću konvencionalni aksijalni ventilator koji se ugrađuje u prozorsko otvaranje prozora ili u ventilacionu masku zajedničkog vertikalnog postolja.

Da biste dobili vizuelnu ideju kako to učiniti sami, možete pogledati video u ovom članku ili pročitati slične materijale na našoj web stranici.
