Izrada ventilacije u privatnoj kući: karakteristike procesa

Za privatne i višespratne stambene zgrade, industrijske i javne zgrade, škole, vrtići i medicinske ustanove, proizvodnju ventilacionog sistema odvija se na istom principu i iz istih materijala kada je u pitanju metal. Glavni dio ovih konstrukcija sastoji se od vazdušnih kanala koji se izrađuju na specijalnim mašinama uglavnom iz pocinkovanog čeličnog lima i aluminijumskih legura (takve cijevi mogu se napraviti iu malim količinama na obrtni način).

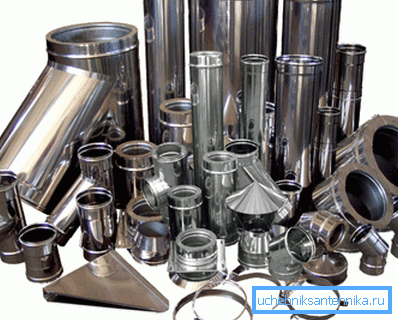

Izrada ventilacionih kanala od metalnih cevi

Osim krutih cijevi, oni također čine valovite cijevi, kao i kišobrane i otvore za ispupčenje, izduvne cijevi i uglove za zavoje. Sve ovo ispod i pomoć - video u ovom članku.

Ventilacija

Napomena Sistemi za ventilaciju mogu biti ulazni, izduvni i usisni ventili, od kojih svaka može biti prirodna ili mehanička (prinudna). Osim toga, sistemi usisavanja i izduvnih gasova mogu biti opšte ili lokalne namene. Druga opcija najčešće se koristi u proizvodnji, pošto je cena troškova energije u ovom slučaju znatno niža.

Mašinski alati

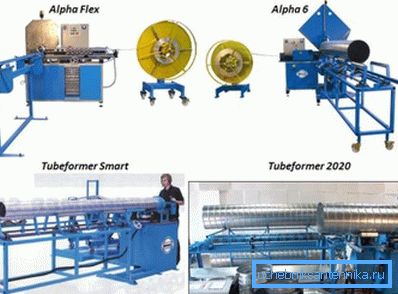

SPIRO Tubeformer 2020

Tubeformer 2020 je mlin za spiralne zavoje koji proizvodi švajcarska kompanija SPIRO (cena odgovara kvalitetu proizvoda) za proizvodnju vazdušnih kanala velikih dimenzija, kako za potrebe razmene vazduha, tako i za proizvodnju poliuretanske pjene za rudnike i mostove.

Raspon poprečnog preseka proizvedenih cevi kreće se od 80 mm do 2000 mm, sa debljinom zida od 0,4 mm do 2,0 mm, ali dužina proizvoda nije ograničena. Mašina troši 11kW, 3380V i 50 Hz struje.

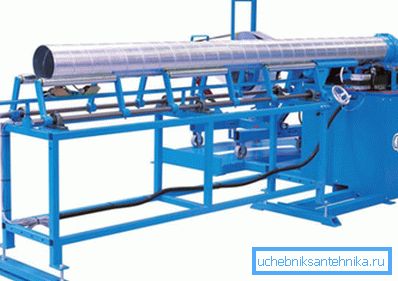

SPIRO Tubeformer 1602 PRO

Tubeformer 1602 PRO je mlin za spiralne navoje koji je proizveo švajcarska kompanija SPIRO za proizvodnju vazdušnih kanala velikih dimenzija, kako za potrebe zamene vazduha, tako i za proizvodnju poliuretanske pjene za rudnike i mostove.

Raspon poprečnog preseka proizvedenih cevi kreće se od 80 mm do 1600 mm, debljina zida od 0,4 mm do 1,5 mm, ali dužina proizvoda nije ograničena. Mašina troši 15kW, 3380V i 50 Hz struje.

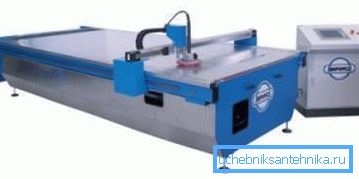

SPIRO Plasmacutter Florett

Plasmacutter Florett je mašina za rezanje plazme sa širokim spektrom lima koji proizvodi SPIRO i opremljen je programom za kontrolu računara koji je prilagođen sopstvenim rukama kako bi se obezbedilo trodimenzionalno modeliranje dijelova, a posebno izduvnih kišobrana, slotova i raznih (okrugli, ovalni, pravokutni) elementi.

Radna površina ovog modela je 30001500 mm, na zajedničkoj površini od 39902140 mm, pređeni, sa brzinom kretanja od 40 mm / min i preciznošću rezanja do 0,5 mm. Istovremeno AC Servo 4000I, 50 / 60Hz i 2.5kVA i Plasma 60A, 230 / 400V, 3 faze 11kVA, ukupne težine 780kg.

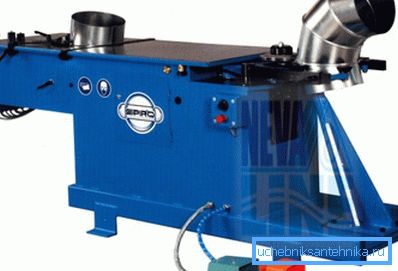

SPIRO Gorelocker COMBI T

Gorelocker COMBI T, kao što je prikazano na slici iznad, je mašina za izradu segmentnih krivina i drugih dijelova od strane švajcarske kompanije SPIRO i na ovom području je prepoznat kao lider među proizvođačima takve opreme.

Prečnik izlaza je od 125 mm do 1250 mm sa debljinom zida od 0,4 mm do 1,5 mm za crni čelik od 0,4 mm do 1,0 mm za nerđajući čelik od 0,4 mm do 1,5 mm za aluminijum i od 0,4 mm do 1,25 mm za bakar. Parametri napajanja 5kVA / 400V / 50Hz, 3 faze.

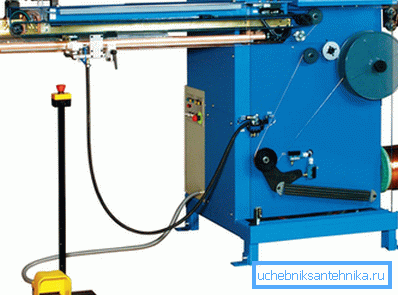

SPIRO Stitchwelder 1000/1270/1540

Stitchwelder 1000/1270/1540 su visoko kvalitetne mašine za varenje šiva koje proizvodi švajcarska kompanija SPIRO i koriste se za zavarivanje cevi bez oštećenja prednjeg dela metala koji se obrađuje. Ovo omogućava da se ne pribegnete hermetičkim slikarskim proizvodima.

U zavisnosti od modifikacije uređaja 1000/1270/1540, dužina zavara može biti 50/1000 / 50-1270 / 50-1500 mm, preklapanje 6/8/8 mm, odnosno debljine metala od 0,4-1,0 mm, prečnika zatvori 75-1000 mm. Prečnik bakarne žice sa okrugli presek za zavarivanje iznosi 2,0 mm, a brzina zavarivanja varenja je od 3 m / min do 1212 m / min (upute su za izbor načina rada).

Okrugli i pravougaoni dio

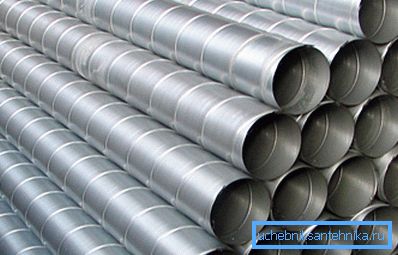

Okrugli kanal
  • Na industrijskim poduzećima, po pravilu, radi se o kružnom dijelu ventilacije koja se koristi - proizvodnja ventilacionih kanala ovog dijela smanjuje aerodinamičku otpornost pri transportu vazduha u kanalima, a također, vrlo važno, značajno smanjuje nivo buke. Izolacija takvih proizvoda uopšte nije potrošena ili je minimalna, što u oba slučaja štedi budžet preduzeća ili organizacije. Da bi radili celokupni sistem, ne trebaju nam suviše moćni motori za ventilatore, stoga se sa ove strane posmatra ekonomski efekat.
  • Gustina spojeva takvih ventilacionih kanala je vrlo visoka, što obezbeđuje minimalno curenje vazduha, stoga smanjuje gubitak toplote. Ako kompanija koja proizvodi takvu opremu ima kompletan skup svih mašina (u ovom članku su navedene samo glavne), onda možete naručiti sistem bilo koje složenosti.

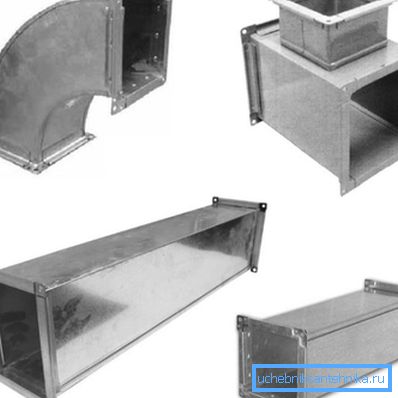

Pravougaoni vazdušni kanali i fitingi
  • Glavna prednost pravougaonika preko kruga je njegova manja visina sa istim poprečnim presekom, stoga se proizvodi sa kvadratnim presekom najčešće koriste za ugradnju u niske prostorije. Pored toga, lakši je pravougaonik u manjoj dekorativnoj kutiji.

Napomena Za ugradnju ventilacije u privatnoj kući obično se koriste pravougaoni vazdušni kanali, mada neki elementi mogu biti kružni, npr. Povezujući kuhinjsku kapuljaču sa prozračnim prozorom.

Zaključak

U zaključku možemo reći nekoliko reči o proizvodnji ventilacionih rešetki. Mogu biti čvrsti i podesivi, sa jednim ili dva reda otvora ili roletne. Izrađena od plastike, pocinkovanog čelika i legura aluminijuma.
