Izduvna ventilacija kod kuće kakva je ona da izabere i

Mnogi od nas, izgradnjom vlastitih domova, posvećuju veliku pažnju vremenskoj situaciji kuće. Pažljivo ga izoluj, zapečaćuje čak i najmanja pukotina, stavlja plastične prozore itd. Kao rezultat toga, otkriveno je da je vazduh u prostorijama zastareo, stalno su neprijatni mirisi i vlažnost.

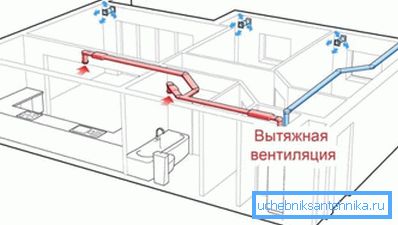

Sistem ventilacije izduvnih gasova.

Obratite pažnju! Ne smemo zaboraviti da u sobama živimo ne samo, već i dišemo. Udoban život ćete obezbediti samo pravu izduvnu ventilaciju u privatnoj kući ili visokoj zgradi.

Sve vrste ventilacije

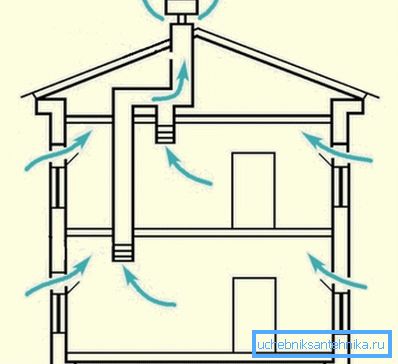

Prirodna ventilacija.

Ventilacijski sistemi se klasifikuju u tri grupe:

  • namjena;
  • tip kretanja protoka vazduha;
  • metoda pomicanja vazduha.

Na osnovu funkcija, ventilacija može biti:

  • unos;
  • izduvni gas;
  • recirkulacija (oporavak) - u ovom slučaju, kada se isporučuje čist vazduh, u njega se pomeša određena količina zagrejanog izduvnog toka.

Pomoću pokretnih tokova, sistemi su:

  • kanale - vazduh ulazi kroz vrata i prozore;
  • kanal - tokovi se kreću na mreži vazdušnih kanala.
Elementi savremenog mehaničkog (prinudnog) sistema.

Motivnom snagom sistema podeljen je na:

  • prirodan;
  • mehanički.

U prvom slučaju, vazduh se kreće zbog zakona prirode. U drugom - tek nakon početka ventilatora.

Po dizajnerskim karakteristikama, instrukcija deli ventilaciju na tri tipa:

  • prirodan;
  • prisilni zrak (prisilni);
  • mešano, (prirodno sa prisilnom istezanjem).

Optimalan izbor

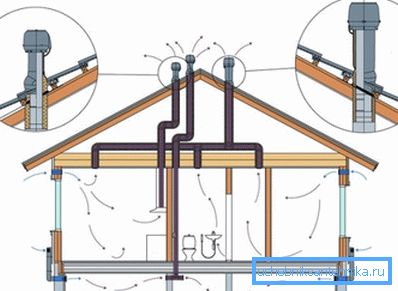

Šema ventilacije za malu kuću.

Da bi se utvrdila optimalnost primjene sistema, uzimaju se u obzir sljedeći uslovi: veličina strukture, njen materijal i stepen čistoće atmosfere.

  1. Prirodna ventilacija je savršena za malu kuću izgrađenu u području čiste atmosfere.. Najbolje je pogodno za zgrade od adobe, opeke, drvene građe, pene, gasa i gvozdenog bloka, claydite-betona.
  2. Mehaničko snabdevanje i izduvna ventilacija u privatnoj kući je optimalna ako je velika ili locirana na području sa zagađenjem atmosfere. Ovaj sistem će obezbediti prostorije sa dovoljnom količinom vazduha i pročišćavati ga dodatkom ugrađene filtracije.

Takva ventilacija je najpogodnija za zgrade od 3D panela, SOTA, SIP, MDM, polistiren betona, kanadskih kućišta.

Izduvni ventilator - osnova mešovitog sistema.
  1. Kada prirodna vrsta ventilacije ne može u potpunosti da se nosi sa svojim zadatkom, pomoću mešovitog analoga će vam pomoći.. Instalacija se vrši samo u prostorijama sa visoko zagađenim vazduhom ili gde se akumulira kondenzat. To su toaleti, kupatila, kuhinje, podrumi, podrumi, kotlarnice.

Planiranje sistema

Uređaj za ventilaciju može se podijeliti u nekoliko faza.

Aranžman faza

  1. Izračunajte volumen razmene vazduha. U svom toku je neophodno izračunati koliki je sadržaj dovodnog vazduha, prema sanitarnim zahtevima, potreban od zgrade.
  2. Određivanje prečnika / preseka kanala. Od ovoga će zavisiti od efikasnosti sistema.
  3. Izbor vrste ventilacije.
  4. Određivanje tačaka za izlaz / izlaz vazduha i mjesta za instalaciju opreme.
  5. Dalje, šema isporuke i izduvne ventilacije kuće.
  6. Uređenje ventilacije.

Treba zapamtiti da udobnost življenja u kući zavisi od konstantnog priliva spoljašnjeg vazduha, pri optimalnoj brzini kretanja toka.

Obratite pažnju! Neki vlasnici kuća, želeći da ga maksimizuju, stavljaju suviše snažnu ventilaciju sa ventilatorom, ne uzimajući u obzir veličinu soba. Takva razmena vazduha uzima previše toplote iz zgrade i prevara ga.

Bilo koji od ventilacionih sistema ima svoj standardni volumetrični protok. Ako su prirodni, da li je vrednost jednaka 1 m? po satu, ako je prisiljen - 3/5 m?. Često ne možete da radite bez upotrebe nasilne konstrukcije.

Na primjer, kada je u prostorijama tečaje mala brzina kretanja i više nije moguće napraviti dio kanala.

  1. Kada je sistem prirodan da pusti zapreminu zraka na 300 m? tokom jednog sata su neophodni ventilacioni kanali sa poprečnim presekom od 250 × 400 ili prečnikom od 350 mm.
  2. Kada koristite mehanički analog, možete se ograničiti na kanal sa stranama od 160 × 200 ili prečnikom od 200 mm.

Izračunavanje ventilacije kuće

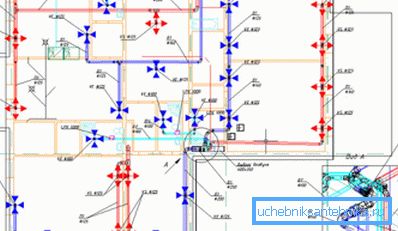

Dizajn uzorka sistema.

Najvažniji podaci koji utiču na obračun ventilacije:

  • broj stalnih stanovnika u kući;
  • zgrada;
  • količina vazduha u svim prostorijama.

Pored toga, mora se zapamtiti da mnogi kućni aparati, kao što su peći, gasne peći, spaljuju kiseonik u vazduhu. Prilikom izračunavanja potrebno je uzeti u obzir činjenicu u kojoj sobi vam je potrebna najbrža obnova zraka.

Dizajnirani sistemi ventilacije, u skladu sa državnim sanitarnim i inženjerskim standardima, izraženi u SNiP, GoST, SanPiN, DBNah. Najčešći proračuni za područje, sanitarne zahteve ili razmjenu vazduha.

Najjednostavniji proračuni su bazirani na prostoru poda.

  1. Koriste se za izračunavanje zapremine vazduha u stambenim zgradama.
  2. Uzima se u obzir činjenica da je, prema sanitarnim standardima u dnevnim sobama, potrebno snabdevati 3 metra po 1 kvadratnom metru? u satu vanjskog zraka.
  3. Ova obračun ne uzima u obzir broj stalnih stanovnika. Za njeno sprovođenje neophodno je umnožiti ukupnu površinu soba u kući pomoću sanitarne stope razmjene vazduha.

Proračuni višestruke su mnogo komplikovanije od prve metode.

Obratite pažnju! Ovaj metod koristi nekoliko tipova podataka i primenjuju ga samo profesionalci. Rezultat izračunavanja je brzina razmene vazduha, što ukazuje na to koliko puta za sat vremena izduvni vazduh zamenjuje potpuno ulicom. Prilikom izračunavanja za različite svrhe prostorije primjenjuju se različiti standardi.

Prilikom projektovanja za sanitarne potrebe, pored brzine razmjene vazduha, koriste se i norme (u metrima po satu) po stalnom stanovniku. Ovaj proračun se takođe deli za različite vrste prostorija. Kao rezultat, sumirane su sve izračunate vrednosti, rezultat je vrijednost potrebne razmjene vazduha.

Izbor kanala

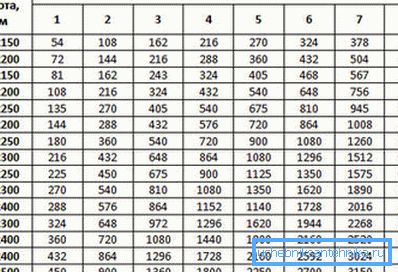

Tabela sekcija kanala pri određenoj potrošnji vazduha.

Nakon računanja vazdušne razmjene, sami birajte sistemsku šemu i izračunajte njegove kanale.

  1. Proizvođači proizvode dva tipa kanala: pravougaone i okrugle.
  2. Prvi od njih se vrši uzimajući u obzir odnos aspekta kanala, koji treba da bude 3: 1.
  3. Za mehaničke sisteme, brzina vazduha u glavnoj cevi treba biti 5 m / s, u granama - 3 m / s. Kod prirodnih kolega, vrednost je 1 m / s.

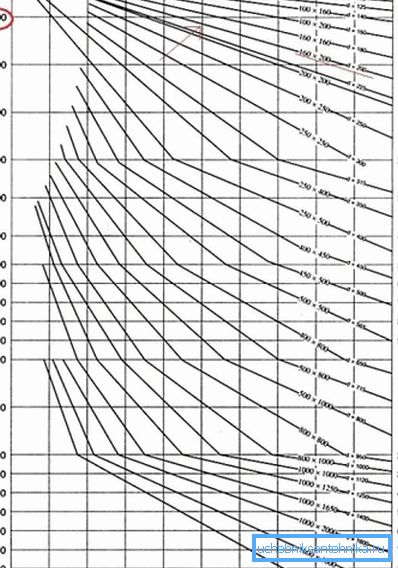

Grafikon zavisnosti odseka kanala na protoku vazduha.
  1. Da biste pronašli veličinu kanala, postoji regulatorna karta koja uzima u obzir brzinu i troškove vazduha.
  2. Dakle, sa standardizovanom razmjenom zraka od 360 m? na sat i prisilno ventilaciju, neophodno je odabrati cijevi s odsekom od 160-200 mm ili sa prečnikom od 200 mm.

Zahtevi za ventilaciju

Osnovni uslovi za pravilno postavljanje ventilacionog sistema su dati u nastavku.

  1. Izduvni zrak iz kanala uklanja se na krov, 1/2 metra iznad nivoa.
  2. Ako je sistem mehanički, vazduh ulazi u prostoriju pomoću ulazne rešetke koja se nalazi na 2/3 m od nivoa tla.
  3. Kretanje vazduha treba urediti tako da vazduh iz hodnika, rasadnika, spavaćih soba i drugih dnevnih soba ide na najmanju zagađene površine: toalet, kupatilo, kuhinju. Zbog toga, najmanji čist vazduh neće biti u mogućnosti da stigne u rezidencijalne delove.
  4. Odvojeni kanali za izduvnu ventilaciju moraju se staviti u kuhinju za gasne peći i grejalice na plin (ako su dostupni). U ovoj prostoriji će biti efikasan samo mehanički sistem.
  5. Ventilacija treba da bude instalirana u svim delovima kuće, bez izuzetka.

Ako želite da postavite plastične prozore

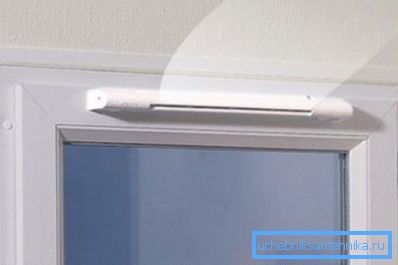

Plastični prozor sa ulaznim ventilom.

Sada su zatvoreni plastični prozori koji u potpunosti blokiraju protok spoljašnjeg vazduha u prostoriju.

Obratite pažnju! Prilikom izbora modela proizvoda, proverite da li ima ventil za dovod vode. To će pružiti priliku organizovati protok svežeg vazduha u prostoriju.

  1. Ako u kupljenim prozorima nema takvog kućišta, možete ga sami postaviti u jedan od zidova.
  2. To je okrugla oblikovana mlaznica koja prolazi kroz cijelu debljinu zida.
  3. Od dovoda i odvoda, takva cijev je zatvorena rešetkama.
  4. Ako je ventil za dovod izrađen iza radijatora za grejanje, vanjski zrak se odmah zagreva zimi. Takav uređaj može biti opremljen filterom i senzorom temperature.

Oporavak vazduha

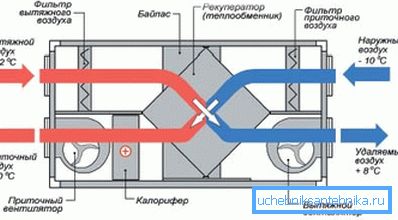

Na slici je sistemski dijagram sa izmenjivačem toplote.
  1. U ovom trenutku, postrojenja za ventilaciju i izduvni sistemi sa rekuperatorima toplotne energije postaju sve češći.
  2. Takvi uređaji zagrevaju dolazeći van zida u zimu.
  3. Instalacije imaju dobru ekonomičnost, iako je cena samog dizajna skuplja od konvencionalnih mehaničkih analoga.
  4. Međutim, tokom rada, omogućava uštedu do 40% toplote u zgradi. Princip rada toplotnog izmjenjivača baziran je na djelomičnom zagrevanju hladnog dovodnog vazduha sa toplim izduvnim vodom.
  5. Ako postoje ozbiljne mraze, možete priključiti grejač, koji je ugrađen u rekuperator. Tako će vanjski vazduh biti efikasniji.
  6. U takvim sistemima, vazduh ulazi / se ventilira pomoću ventilatora. U većini slučajeva dodatna oprema je prilično obimna. Na osnovu toga, najbolje je postaviti na tavanu.

Zaključak

Stručno opremljen sistem za izduvnu ventilaciju u svom domu i ne samo da će vam pružiti priliku da stalno udišete svež vazduh i produžite životni vek (pogledajte i ventilaciju plafona: karakteristike i prednosti).

Video u ovom članku će vam pomoći da razumete ovo pitanje.
