Izbor i ugradnja ventilacionih kanala

U ovom članku ćemo pogledati kako se instalacija ventilacionih kanala vrši prema SNiP-u, da pogledamo kako to funkcioniše, a takođe pogledajte i neke od važnih nijansi.

Nakon proučavanja ovih informacija, razumete kako sami instalirati izduvne kanale. Ili barem moći da pratite radnje angažovane brigade - na temu kako dobro funkcionišu.

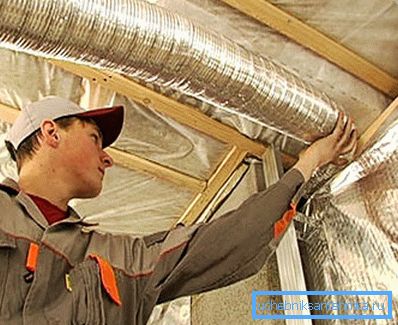

Samo-montaža ventilacionog sistema kod kuće

A tačna instalacija je veoma važna ovde. Na kraju krajeva, ako se nešto uradi pogrešno, kako bi trebalo da bude, onda će ventilacija prostorija biti sprovedena na veoma lošem nivou. To je preplavljeno formiranjem vlage, pojavom plesni na površini, gnječenjem elemenata drveta itd.

U stvari, sistem za izduvnu ventilaciju je vrlo jednostavno postavljen - u nekom trenutku u kući (obično u potkrovlju ili krovu) postavljen je električni ventilator koji izvlači vazduh iz unutrašnjosti kroz kanale za vazduh.

Koji kanali biraju

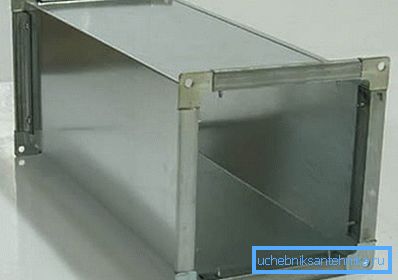

Pocinčani proizvodi

Postoje određene nijanse u smislu da svaki tip kanala ima određenu namenu - uzmite u obzir sve karakteristike na primeru tabele.

Tip proizvoda:  Karakteristike:
  • Fleksibilno crevo
Osnova rukava ove vrste je čelična žica. U većini slučajeva, premaz je specijalna metalna traka. Oblik je uvek okrugao, jer u suprotnom proizvod se neće savijati. Takav materijal ima mali prečnik, možda sa toplotno izolacijom ili svojstvima apsorpcije buke. Osim toga, njegova cijena je prilično prihvatljiva za sve, što omogućava korišćenje rukava u apartmanima i privatnim kućama.
  • Pocinkovana kutija.
Takve linije se izrađuju na specijalnim mašinama za savijanje - "na izlazu" proizvoda može imati okrugli ili pravougaoni oblik. Odeljak može biti bilo koji. Proizvodi su dobri, jer su veoma otporni na mehanički stres i mogu "voziti" vrlo velike količine vazduha. Optimalno je koristiti kutiju za distribuciju ventilacije (njenog centralnog dela) u stambenim zgradama, poslovnim zgradama, trgovačkim centrima itd. Za jedan stan - konstrukcija pocinkovana je obično neadekvatna za upotrebu.
  • Zavareni proizvodi.
Ove cijevi su napravljene od prilično debelog čelika. Ovakvi vazdušni kanali obično se koriste za vrlo ozbiljne ventilacije i sisteme za uklanjanje dima u industrijskim zgradama.

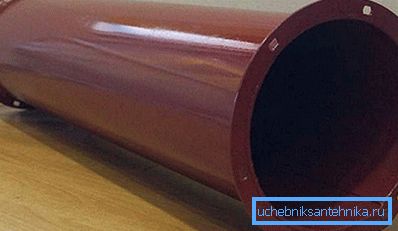

Čelični kanal

Uopšteno govoreći, ispostavlja se da je za montažu, kada se ugrađuje ventilacija u privatnoj kući ili stanu, najbolje koristiti fleksibilna creva.

Fotografija fleksibilnog metalnog kanala

Hajde da razmotrimo glavne nijanse i preporuke u pogledu instalacije ovog materijala, a zatim nastaviti korak po korak instrukcije kako izgraditi standardni sistem.

Pravila koja su važna za znanje

Ovde ima puno preporuka:

  1. Vrlo je važno maksimizirati rukave. Ovim pristupom eliminiše se oticanje, što smanjuje gubitke pritiska, pritisak vazduha.
  2. Konde se moraju izraditi sa što većim radijusom. Ako napravite veoma oštre promene, onda opet izgubimo pritisak.
  3. Neophodno je organizovati uzemljenje autoputa. Zbog toga što pri transportu vazduha, koji sadrži različite organske komponente, može se akumulirati statistička elektricna energija.
  4. U onim tačkama gde kanal prolazi kroz zidove, potrebno je postaviti zaštitne metalne adaptere i već preko njih da izvučete kanal. Ukoliko to nije učinjeno, postoji visok rizik od oštećenja rukava zbog kontakta sa oštrim uglovima kamenih površina.
Sleeve adapter
  1. Razdaljina između pričvrsnika ne bi trebala biti veća od 40 cm. Ako je taj prostor napravljen veći, tada će, prije svega, vibracije kanala biti jake i, drugo, doći će do otkašenja. Zbog toga, pridržavajte se ovog standarda iako uz ovaj pristup malo povećava ukupan trošak instaliranja ventilacionih kanala.

Takva su pravila. Sada pređemo na praktičniji deo pregleda.

Diagram montaže ventilacije

Kao ilustrativni primer, analizirajmo instalaciju malog sistema koji se obično sastavlja za naknadnu ventilaciju stana ili kuće sa malom površinom.

Obratite pažnju! Takvi kanali se montiraju uglavnom samo kada je ventilacija prisiljena! Za otvore sa prirodnim boksom, takvi rukavi se obično ne povlače, jer nema smisla - ako postoji potez, on je na vrlo slabom nivou.

Vratimo se na posao.

Obilježavanje i montiranje puteva

Pravila za instalaciju ventilacionih kanala u ovoj fazi predviđaju sledeći postupak:

  1. Na plafonu crtamo liniju koja će postati smjernica za vješanje kanala.
  2. Koristeći perforator i pentljike, pričvrstite duž linije, na svakih 40 cm. Stege - držači rukava.
Moguće opcije za pričvršćivanje spona

Kao što vidite, ovde nema ništa teško.

Sečenje i pričvršćivanje rukava

Ovde se, prvo, izračunava ukupna dužina "cevi", a zatim se potrebna dužina iseče pomoću noža za pločice ili noža od nje.

Nakon toga, jedan kraj rukava se stavlja na odzračni ventil (ili, ako ventil nije već instaliran, onda se kraj linije jednostavno ostavlja u željenoj tački).

A onda se rukav povuče kroz stezaljke duž prethodno označene linije, do tačke kuće, što je centralni izvor izvlačenja vazduha.

Prolaz vazdušnih kanala kroz stezaljke

Obratite pažnju! U jednoj prostoriji može biti nekoliko ventilacionih mreža. U ovom slučaju, to je lako učiniti - centralna linija (fleksibilna ili od pocinkovanog čelika) povučena je preko plafona, na koji su crijeva iz svake mreže povezana pomoću posebnih adaptera. I već se ovaj "centralni" vazdušni kanal isporučuje do glavne kapuljače.

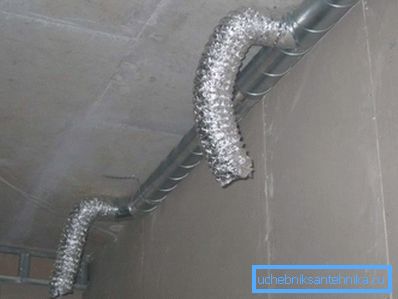

Princip povezivanja više otvora u istoj prostoriji

Ovaj rad se ponavlja za svaku prostoriju koja treba da se emituje.

Takvo je uputstvo, princip rada. Ovaj članak je završen i, možda, možemo da rezimiramo.

Zaključak

Detaljno smo ispitali šta su vazdušni kanali i dodirnuli su osnovna pravila za njihovu montažu. Osim toga, mi smo shvatili kratak korak po korak šema rada.

Nadamo se da sada možete organizovati visokokvalitetnu ventilaciju u vašem domu. Pa, ili makar se pobrinite da se sve uradi kvalitativno.

Ako želite dobiti još više informacija o takvoj konkretnoj temi, onda obavezno pogledajte video u ovom članku.
