Instalacija ventilacije: kako opremiti ventilacioni sistem

U izgradnji privatne stambene kuće, pored tekuće vode, kanalizacije, struje i drugih inženjerskih mreža, neophodno je osigurati uređenje ventilacionog sistema. Veoma je važan faktor koji obezbeđuje udobnost i udobnost u kući. Ugradnja ventilacije ne čini nikakve posebne poteškoće, međutim, tokom rada važno je razmotriti neke nijanse i osobine.

Uputstva navedena u ovom članku će vam pomoći da ih razumete.

Udobna mikroklima u kući zavisi od visokokvalitetne ugradnje ventilacije.

Varijante ventilacije

Pre kupovine komponenti za ugradnju ventilacije i početka proizvodnje, neophodno je razumjeti princip njegovog rada i razlikovati između prirodnih i prisilnih šema njegovog rada.

U organizaciji efikasne razmene vazduha u većini slučajeva dovoljna je prirodna ventilacija. U tom slučaju, protok i uklanjanje vazduha su posledica razlike u pritisku i temperaturi izvan i unutar ventiliranog područja.

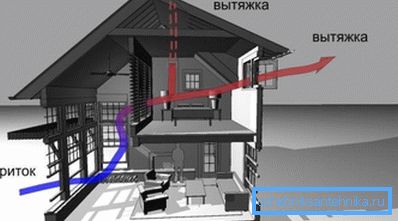

Na slici - šema prirodne ventilacije vikendice

Uprkos činjenici da je cena ugradnje ventilacije koja radi na ovom principu mala, ovaj ventilacioni sistem ima nekoliko nedostataka:

  1. Efikasnost njegovog rada zavisi uglavnom od vremenskih uslova. Da bi se potisak formirao, unutrašnja temperatura mora biti veća od spoljašnje. Dakle, u toploj sezoni, njegova performansa je znatno smanjena.
  2. Za organizovanje odliva vazduha neophodna je direktna ventilaciona osovina dovoljno velikog preseka i dužine. U svim slučajevima ne postoji mogućnost njegove proizvodnje.

Ovi nedostaci su bez prisilne ventilacije, gdje se protok zraka organizuje uz pomoć ventilatora. Međutim, u ovom slučaju potrošni materijal za instalaciju ventilacije će koštati nešto skuplje, jer će biti neophodno kupiti različitu električnu opremu.

Takođe, cena njenog rada će biti veća (potrošnja energije potrebnih za napajanje motora ventilatora će se povećati).

Mehanička ventilaciona šema vikendice

Obratite pažnju! Rad prisilnog ventilacionog sistema prati buka. Prilikom projektovanja, između ostalog, vodite računa o kvalitetnoj zvučnoj izolaciji, u suprotnom će to stvoriti neprijatnost za stanare kuće.

Instalacija inženjerske mreže

Korišćeni materijali

Kvalitet inženjerske mreže koja se konstruiše direktno zavisi od upotrebljenih kanala. Njihov izbor zavisi od funkcionalne svrhe ventilacionog sistema, površine ventilisanih prostorija i parametara vazduha koji se pomera.

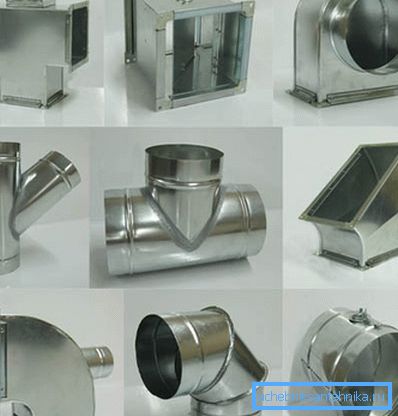

Oblikovani dijelovi za ventilaciju

Najčešći vazdušni kanali su okrugli i pravougaoni, od čelika.

Debljina i premaz zavisi od hemijskog sastava i temperature vazduha koji prolazi kroz ventilaciju:

  • kada je temperatura okoline ispod + 80 stepeni Celzijusa i vlažnost do 60%, koristi se galvanizirani čelik debljine od 0.5 do 1 mm;
  • ako parametri vazdušnog okruženja prevazilaze gorenavedeni, koriste se kanali od nerđajućeg ili ugljeničnog čelika sa debljinom zida od 2 mm;
  • Ako je neophodno transportovati vazduh koji sadrži agresivne gasove, preporučuje se da se u sistemu ventilacije koriste dijelovi od metala ili aluminijuma debljine zida od 1,5 do 2 mm.

Pored direktnih kanala za vazduh, savremena industrija proizvodi mnoge dijelove koji vam omogućavaju da konstruišete posledice, konture, okrete i tako dalje.

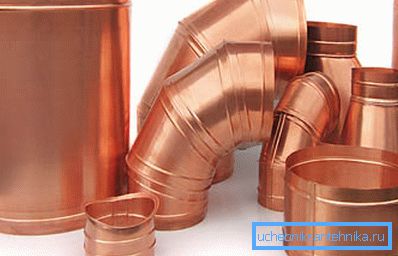

Upotreba bakarnih kanala omogućava vam da kreirate ne samo efikasnu, već i prekrasnu ventilacionu mrežu.

Ako je predviđeno postavljanje otvorenih kanala, možete odabrati proizvode od bakra, tekstila ili plastike koji imaju atraktivan izgled.

Tipovi povezivanja

Vazdušni kanali, kako bi se izbegli curenje vazduha, moraju biti međusobno povezani apsolutno čvrsto.

Da bi to učinili, postoje sljedeće metode:

  1. Prirubnica. Izrađen je od čelične trake ili ugaonog čelika. Fiksira se na čeličnom kanalu sa prirubnicom.
  2. Bandaža. Poseban komad koji se nosi na kanalima sa prednjim ivicama. Da bi se postigla najveća zapremina, zavoj može se ispuniti hermetičnom mastikom. Ovaj metod se češće koristi za projektovanje ventilacionih sistema u proizvodnji hemikalija.
  3. Nippelny (muftovy) veza. Najčešći u pojedinačnoj konstrukciji zbog jednostavnosti instalacije. Ako nipple nije opremljen sa zaptivačem, prilikom ugradnje, zglob se dodatno zatvara pomoću lepka.

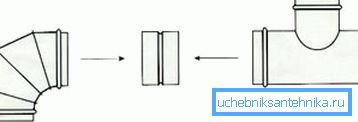

Priključak kanala za ventilaciju na šemi
  1. Truba. Još pogodniji i jednostavan način za povezivanje vazdušnih kanala jedni sa drugima. U ovom slučaju, kraj jednog dela ubacuje se u posebno prošireni kraj drugog. Njegova mana je nedovoljna čvrstoća, što zahtijeva dodatni napor za zaptivanje zglobova.

Mogućnosti instalacije

Uputstvo za ugradnju ventilacije razumljivo je čak i neiskusnom majstoru.

Evo nekoliko saveta, pomoću kojih uspešno radite svoj rad sopstvenim rukama, dobijate pouzdan i izdržljiv sistem organizovanja razmene zraka u kući:

  1. Pre nego što počnete, morate odlučiti o tipu pričvršćivača koji se koristi. Za ugradnju ventilacionih kanala malih promjera, pogodan je montažni otvor za ventilaciju. Ako projekat obezbedi upotrebu masivnijih vazdušnih kanala velikog poprečnog preseka, neophodna je montažna guma za ventilaciju, koja se sastoji od trake i dva šipka pričvršćena za plafon. Broj zagrada se određuje pojedinačno, na osnovu težine, materijala i dužine vazdušnih kanala.

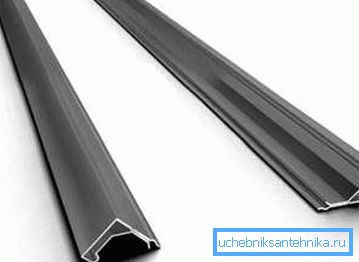

Montažna šina
  1. Takođe, ne možete započeti rad bez mapiranja mreže ventilacije. Najbolje je da je nacrtate na podu kuće. Zapamtite da vazduh mora proći put od prostorija do ekonomskog i pomoćnog. U suprotnom, zagađene vazdušne mase iz WC-a i kuhinje prodiru u spavaću sobu i dnevni boravak, koji ne dodaje udobnost.
  2. Ne zaboravite na kanale isporuke. Ugradnja obaveznog ventilacionog sistema zahteva bar jedan kanal koji sisaju svež vazduh sa ulice. Takođe je moguće opremiti ventile za podmlađivanje ventilatora sa ventilatorima ili bez njih, što će nadoknaditi nedostatak vazduha zbog njegovog uklanjanja.
Napojni ventil
  1. Kada konstruišete mrežu za ventilaciju, zapamtite da se tokom zime vlaga kondenzuje na unutrašnjoj površini tokom rada. Zbog toga cevi treba postaviti tako da tečnost ne ulazi u prostoriju ili na električnu opremu (ventilatori, grejači i sl.). Preporučljivo je koristiti posebne kondenzore vlage, što će pomoći pri postavljanju pneumatika za montažu ventilacije.
  2. Horizontalni delovi kanala za izduvni vazduh moraju biti opremljeni sa izduvnim ventilatorom. Samotres nije dovoljan da dovede zagađene vazdušne mase.
  3. Ako ventilacioni sistem koji instalirate ima razgranatu strukturu sa puno ulaznih mesta, neophodno je ugraditi kontrolne ventile kako bi se sprečilo ispuštanje izduvnog vazduha u životni prostor. Zahvaljujući njima, kreira se željeni pravac kretanja vazduha.
Ventil za ventilaciju

Obratite pažnju! Morate strogo poštovati mere predostrožnosti za ugradnju ventilacije. U suprotnom, postoji velika opasnost od oštećenja opreme i komponenti, kao i ozbiljna šteta za zdravlje ljudi uključenih u ugradnju vazdušnih kanala.

Zaključak

Nakon pregleda gore navedenih informacija, naučili ste kako instalirati ventilaciju i klima uređaj. Dodatne informacije u vezi s ugradnjom rekuperatora toplote, postrojenja za filtriranje, upravljačkih elektroničkih sistema i tako dalje možete pronaći na video snimku u ovom članku.
