Fleksibilni vazdušni kanali za ventilaciju: karakteristike

U ovom članku ćemo govoriti o tome koji su fleksibilni vazdušni kanali za ventilaciju, kako i od čega su napravljeni i koje su karakteristike njihove upotrebe. Tema članka je od velikog značaja, pošto se, pored rada u industrijskim sistemima, koriste i fleksibilni ventilacioni kanali prilikom ugradnje ekstrakta domaćinstva u kuhinje.

Uprkos činjenici da se prodaje širok spektar krutih okruglih i pravougaonih kanala, potreba za upotrebom fleksibilnih cevi ne postaje manje relevantna. Razlog za popularnost je što hard kanal na nekim neprijatnim delovima površine nije moguće instalirati.

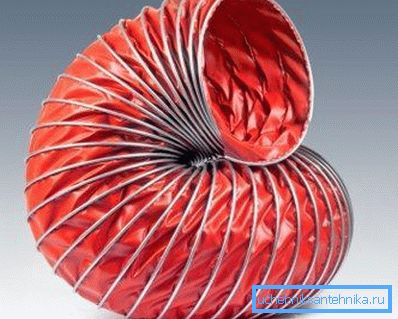

Fleksibilna polimerna cijev za industrijske izduvne gasove

Ponovo, na nekim površinama sa velikim brojem izduženih sekcija, postavljanje krute konstrukcije sa velikim brojem zglobova je jednostavno neprofitabilno. Korišćenje višestrukih slavina može zameniti kupovinu fleksibilne cijevi, za koju se karakteriše visok stepen čvrstoće i pouzdanost rada.

Glavne sorte

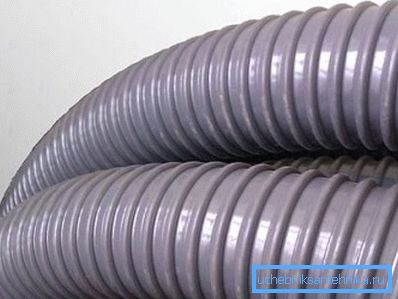

Fleksibilni polipropilenski kanali za ventilaciju u kupatilima

Trenutno se proizvode fleksibilni metalni i plastični vazdušni kanali za ventilaciju. Obe kategorije proizvoda koriste se u izgradnji domaćih izduvnih ventilacionih sistema. Razmotrite karakteristike uređaja ovih vrsta detaljnije.

Plastični kanali su izrađeni od sledećih vrsta polimernih materijala:

  • Polivinilklorid (PVC) sa ojačanjem čelične spirale koristi se za proizvodnju kanala sa relativno glatkom unutrašnjom površinom.
Na slici - unutrašnja površina PVC proizvoda

Fleksibilni PVC kanali se proizvode ekstruzijom na potpuno automatizovanoj opremi, pa je cijena gotovog proizvoda relativno nizak.

PVC kanali nisu otporni na abraziju, ali istovremeno su potpuno providni i zato su najbolji izbor za poklopce uređaja u drvnoj industriji. Prečnik PVC proizvoda ograničen je na veličinu od 16-200 mm.

Važno: Značajni nedostatak vazdušnih kanala od polivinilhlorida je niska otpornost na niskim temperaturama, tako da se ne mogu koristiti u usisnim sistemima u kombinaciji sa grejanjem. Štaviše, takvi proizvodi, kada temperatura pada ispod + 5 ° S, izgubi svoju bivšu fleksibilnost i postaju krhka.

  • Viniuretan sa ojačanjem od čelične spirale koristi se za proizvodnju vazdušnih kanala na principu zavarivanja polimerne trake zajedno sa metalnom spiralom.

Prednost takvih kanala je velika otpornost na mehaničke deformacije i izuzetno nizak stepen buke. Ovaj tip ventilacionog kanala je najfleksibilniji. Na primer, proizvod se može povezati u čvor bez ugrožavanja njegovog integriteta.

Zbog visoke čvrstoće i raznih dimenzija, ovi fleksibilni vazdušni kanali mogu se koristiti i za izgradnju ventilacije i za priključenje klima uređaja.

  • Zračni kanali od poliolefina ili poliuretana (PU) sa čeličnom spiralno ojačanje pokazuju prosječnu čvrstoću. Proizvodi se mogu koristiti u uređaju domaćih ekstrakta. Značajan nedostatak takvih proizvoda je niska aerodinamičnost rebarene unutrašnje površine.

Važno: Zbog nedostatka glatkosti unutrašnjih zidova, vazdušni kanali napravljeni korišćenjem ovih materijala imaju veću vjerovatnost da blokiraju više od njihovih kolega sa glatkom unutrašnjom površinom.

Metalni proizvodi prikazani su u sljedećim kategorijama:

  • Čelični vazdušni kanali za ventilaciju izrađeni su od čeličnog lima, posečeni u trake. Traka je oblikovana u spiralu, nakon čega se cev iz jednog dela proizvede iz gredice.

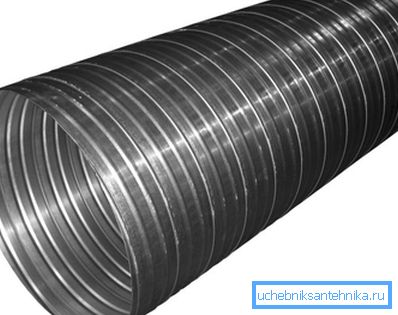

Cevovod od galvaniziranog čelika

Ovakve konstrukcije odlikuje velika težina sa visokom čvrstoćom. Za veću izdržljivost, čelik je pocinčan pre početka proizvodnih radova.

  • Aluminijumski vazdušni kanali za ventilaciju takođe izrađene od metalne trake, iz koje se formira okrugla cev. Nastala rebra su međusobno povezana sklopivom bravom.

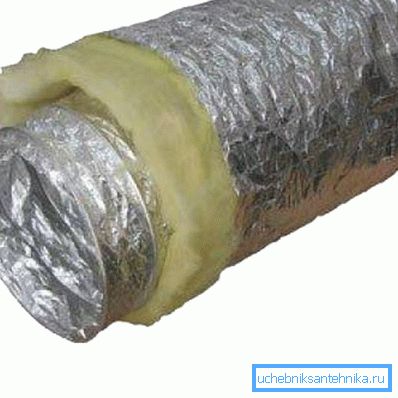

Ventilacioni kanal sa niskom bukom i niskom toplotnom provodnošću

Takvi proizvodi mogu biti savijeni skoro pod pravim uglom bez oštećenja stezanja. Štaviše, aluminijumski proizvodi, kao i njihovi čelični koluti, efikasno se koriste u temperaturnom opsegu od -30 ° C do + 300 ° C.

Važno: Fleksibilni metalni kanali nisu najbolje rješenje za višestruku upotrebu. Ako je ventilacioni kanal instaliran i uzima potreban oblik, poželjno je da ga kasnije ne ispravite.

Rad fleksibilnih ventilacionih kanala

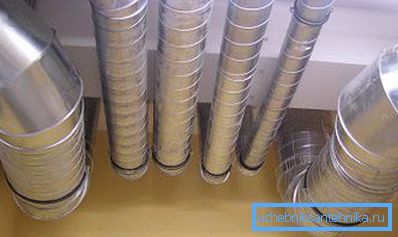

Industrijska isporuka i izduvni sistem

U skladu sa TU 36 736 93 za metalnu ventilaciju, ovi proizvodi se koriste u različitim industrijskim oblastima, u uređenju stambenih i javnih zgrada itd.

Savremene tehnologije omogućavaju proizvodnju takvih cijevi ne samo fleksibilnim, već i istinski nepropusnim. Uprkos većoj funkcionalnosti i potražnji, cena fleksibilnih kanala nije mnogo veća od troškova rigidnih analoga.

Važan uslov koji osigurava efikasnost rada ovih proizvoda je ispravnost instalacionog rada. Štaviše, efikasnost rada vazdušnih kanala može se osigurati blagovremenim čišćenjem unutrašnje šuplje od blokada.

Razmotrite koje su funkcije instalacije fleksibilnih kanala.

Karakteristike ugradnje

Spajanje metalnih kanala za ventilaciju prilikom kretanja, kako biste postigli optimalnu napetost, trebate koristiti kovane krute krivine sa podesivim uglom rotacije. Koleno je rigidno postavljeno na noseće strukture i zbog toga je moguće obezbediti potrebnu napetost kanala na indirektnim delovima linije.

Ova montažna tehnologija pruža takve prednosti kao:

  • Smanjivanje otpornosti unutrašnje površine kanala zbog činjenice da je unutrašnji rukav pravilno zategnut.
  • Mogućnost podešavanja ugla savijanja u opsegu od 90-180 stepeni;
  • Održavanje potrebnog stepena pokretljivosti ventilacionog kanala tokom rada sistema.
  • Pouzdanost pričvršćivanja fleksibilnog kanala kod krivine.
  • Mala verovatnoća da se probijaju savitljivi ventilacioni kanali na tačkama preokreta.

Važno: Upotreba fleksibilnih kanala podleže brojnim ograničenjima, uključujući neprihvatljivost instalacije u vertikalnim podizačima čija je visina veća od 6 metara. Osim toga, fleksibilni kanali ne bi trebalo koristiti bez uzimanja u obzir parametara kao što su otpornost na toplotu, karakteristike dizajna itd.

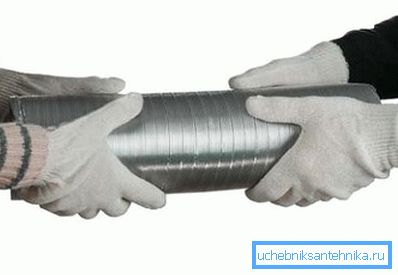

Prije instalacije proširujemo kanal

Priručnik za ugradnju podrazumijeva usaglašenost sa sljedećim zahtjevima:

  • Prilikom započinjanja montažnih radova neophodno je u potpunosti istegnuti rukav unutrašnjeg kanala sopstvenim rukama kako bi se izbjegli zavoji i gubitci pritiska.
  • Prekomerne fleksibilne cijevi su prekinute. Ne postavljajte ventilacioni sistem, ostavljajući dodatnu dužinu kanala u rezervi.
  • Suspendirane zagrade su odabrane uzimajući u obzir dovoljnu širinu u kojoj spoljni prečnik jakne (školjka) neće promeniti svoj oblik.
  • Za prolaz zidnih konstrukcija definitivno ćemo koristiti metalne rukave ili adaptere koji će osigurati sigurnost fleksibilnog kanala tokom instalacije i kasnijeg rada.

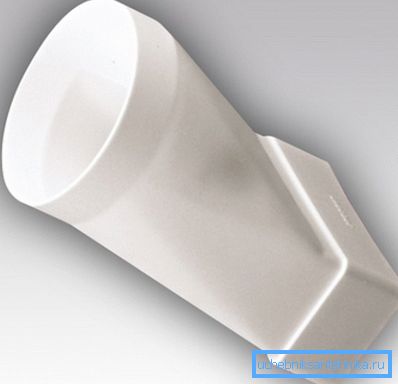

Adapter od okruglih do ravnih vazdušnih kanala za ventilaciju

Instalacijski radovi se obavljaju na sledeći način:

  • Fleksibilni, temperaturski otporni vazdušni kanali za ventilaciju se isečeni u napuštenom stanju sa metalnim makazama, dok se spiralni deo ugrize klizačima. Prilikom rada sa plastičnim kanalima, polimerna školjka je rezana oštrim nožem, dok se vijačnica ugrize kleštima.
  • Priključak se vrši pomoću spojnice tipa brušenja, aluminijumske samolepljive trake ili mastike. Ulaz kanala u mlaznicu mora biti najmanje 50 mm
  • Priključak za dodatnu čvrstoću pričvršćuje najlonsku ili metalnu vezicu.
  • Postavljanje poluvodnih kanala vrši se pritiskom na prirubnice i pričvršćivanjem vijcima.
  • Na kraju rada provjeravamo čvrstoću priključaka.

Zaključak

Sada znate koji su PVC zračni kanali za ventilaciju i njihovi koluti metala. Kao rezultat toga, moći ćete da izaberete te modifikacije ventilacionih kanala koji će zadovoljiti potrebe korišćene šeme za razmjenu vazduha.

Više korisnih i informativnih informacija možete pronaći tako što ćete gledati video u ovom članku.
