Dizajniranje izduvne ventilacije: osnovna pravila i

Efikasna ventilacija je neophodna za svaku zgradu, bilo da je to industrijski kompleks, vikendica ili stan u visokogradnji. Preliminarno izrada projekta omogućiće vam da izbegnete inženjerske greške u procesu izvođenja instalacionih radova, kako bi ih ekonomski i efikasnije obavljali. U ovom članku razmatramo glavne principe dizajna ventilacionih sistema.

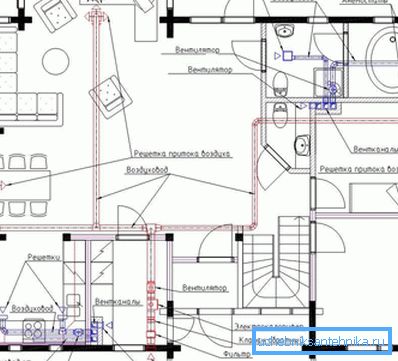

Šema ventilacije izduvnih gasova u zemlji

Opšte odredbe

Zašto je zgrada uopšte ventilisana? Da se detaljnije bavimo ovim pitanjem, kako bismo u potpunosti iskusili značaj punopravnog ventilacionog sistema:

Svrha

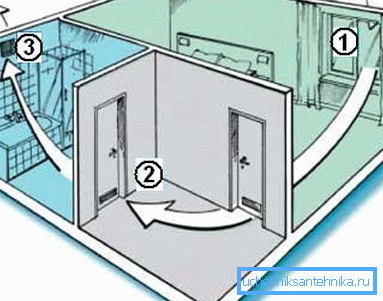

Kretanje vazduha u stanu
  1. Zamena vazdušnih masa. Ako to nije učinjeno, onda se u zatvorenoj prostoriji akumuliraju:
    • ugljen-dioksid, koji je proizvod ljudske respiracije;
    • ugljen-monoksid koji dolazi iz uređaja za grejanje i peći i predstavlja najveću pretnju za zdravlje stanovnika; (Pogledajte i članak Gofra za ventilaciju: karakteristike.)

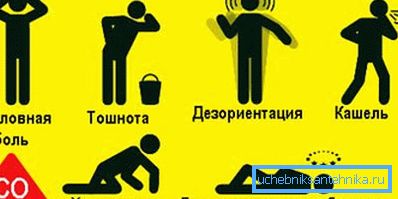

    Posledice trovanja ugljen monoksidom
      • neprijatne mirise koje najčešće dolaze iz toaleta i prate proces kuvanja;
      • prašinu, patogene i moguća izlučivanja unutrašnjih predmeta.

      Vazduh sa takvom kompozicijom je neprijatan i čak opasan za ljudsku potrošnju, što može dovesti do pojave mnogih bolesti.

      1. Eliminacija vlage. Pravovremeno i efikasno sušenje zidova, podova, plafona i komada namještaja pomaže u sprečavanju pojavljivanja gljivica, plesni i razvoja gnitavih procesa.
      Posledice loše ventilacije u kući

      Savjet: pored postavljanja sistema za ventilaciju u mjestima formiranja plesni, preporučuje se primjena posebnih antiseptičkih sredstava. Ovo će značajno povećati efikasnost problema.

      Vrsta

      Postoje dve glavne opcije za implementaciju ventilacije u privatnoj kući ili stanu:

      Ime Opis
      Prirodno Izvodi se zbog razlika u temperaturi i pritisku izvan i unutar zgrade. U ovom slučaju, veoma je važno dizajnirati optimalnu veličinu i lokaciju ventilacionih kanala.
      Prinudno Ovo je prirodno, što je poboljšano korištenjem ventilatora, filtera i uređaja za grijanje. Veoma je važno snabdevanje električnom kolu i ventilacija izduvnih gasova.

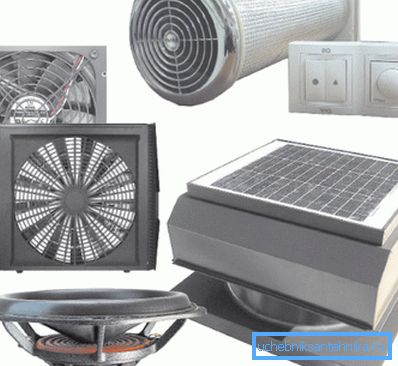

      Fotografije opreme koja vrši prisilno ventilaciju

      Za male stanove, obično je dovoljno prirodan sistem, čije su haube smeštene u kupatilu i, naravno, u kuhinji. Ali za prostranu privatnu kuću sa više od jednog sprata potrebna vam je kompleksnija organizacija ventilacije sa idejnim dizajnom. (Pogledajte i članak Ventilacija krova: karakteristike.)

      Izrada projekta

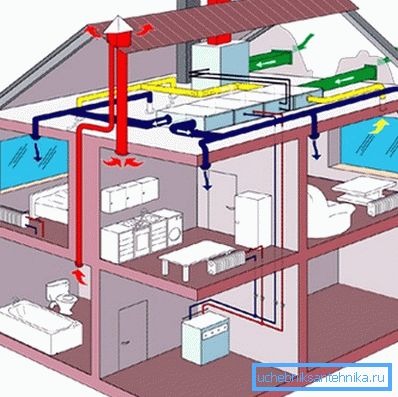

      Grafički dizajniran projekat izduvne ventilacije

      Možete dizajnirati sami ili dozvoliti stručnjacima to učiniti. U svakom slučaju, vredi se upoznati sa osnovnim principima takvog zadatka.

      Savet: preporučuje se izvođenje dizajna sistema ventilacije pre nego što počne izgradnja kuće. Ovo će vam omogućiti da postignete veću efikasnost i postavite ventilacione kanale u dizajn prostorija, koje će izgledati više estetski ugodno nego što ih maskirate u već izgrađenom objektu.

      Tehnički zadatak

      Dizajniranje izduvne ventilacije započinje sa izradom tehničkih specifikacija, što treba uzeti u obzir:

      • broj svih soba;
      • površina svake sobe;
      • arhitektura cele zgrade;
      • funkcije koje obavlja svaka soba;
      • broj i lokacija svih dodatnih predmeta koji značajno utiču na kretanje vazdušnih masa: kupatila, klima uređaji, peći, kamini i slične inženjerske strukture.
      Obavezno uzmite u obzir kamin prilikom postavljanja otvora za izduvavanje.

      Izrada proračuna

      Sada pogledajte kako izračunati izduvnu ventilaciju. Da bismo to uradili, moramo pronaći prihvatljivu snagu sistema, merenu brojem kubnih metara vazduha na sat koji je prošao kroz njega, za svaku sobu pojedinačno i zgradu u cjelini.

      Ovaj indikator zavisi od sledećih parametara:

      1. Stopa razmene vazduha jedne prostorije. Ova vrijednost nema dimenziju i određuje intenzitet zamjene vazdušnih masa u zavisnosti od funkcionalne svrhe prostorije. Na primjer, za stambene površine je jednako 1, ali ne manje od 30 m.3/ h po osobi, a za zagađene toalete i kuhinje - 1,5, ali ne manje od 60 m3/ h Prema tome, izračunavanje izduvne ventilacije vrši se prema formuli:

      L = n? V, gde

      L je potreban indeks snage, n je normalizovana brzina razmjene vazduha, V je zapremina prostora.

      Na primer, uzmite dnevnu sobu od 6 do 4 m i visinu plafona od 2,5 m: 1? 60 = 60 m3/ h

      Dnevna soba od 24 m2
      1. Maksimalan broj ljudi u isto vrijeme. Dizajn ventilacije zavisi i od toga koliko se ljudi može sakupljati u sobi, a instrukcija za pronalaženje takvog odnosa je sledeća:

      L = N? LN, gde

      L je potreban indeks snage, N je najveći broj ljudi koji se istovremeno mogu nalaziti u sobi, LN - normalna potrošnja zraka od strane jedne osobe u zavisnosti od funkcionalnosti sobe. Prema SNiP-u, poslednji parametar može da uzme sledeće vrednosti:

      Tip sobe Standardna potrošnja vazduha u ventiliranom području Regulatorna potrošnja vazduha u nehvalifikovanom području
      Proizvodnja 30 60
      Opštinski 40 60
      Stambeno 30 60

      To jest, ako uzmete ventiliranu dnevnu sobu u kući u kojoj živi 3 osobe, dobijamo: 3? 30 = 90 m3/ h S obzirom da ova vrijednost prelazi, što smo izvedli u prethodnom primjeru, koristeći stopu razmjene vazduha, uzimamo je kao osnovu za dalje kalkulacije.

      Nakon svih potrebnih proračuna, obično se ispostavlja da:

      1. Za stanove višespratnih zgrada potrebna je ventilacija kapaciteta od 100 do 500 m.3/ h

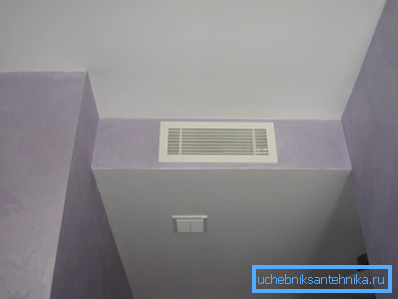

      Izduvna rupa u stanu
      1. Za privatne kuće - od 1000 do 2500 m3/ h

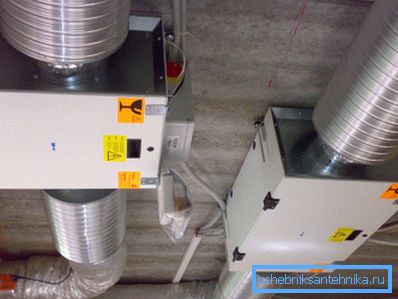

      Prisilno vazduh i izduvna ventilacija jedne vikendice
      1. Za industrijske zgrade - od 1000 do 15000 m3/ h Izračunavanje izduvne ventilacije industrijskih prostorija je najkompleksnije i najsloženije.
      Fabrički ventilacioni sistem

      Karakteristike dizajna ventilacije za sobe sa površinom više od 1000 m2

      Što je složeniji projekat i što veći broj čvorova uključuje, to je veća cijena. Ovo treba uzeti u obzir prilikom naručivanja od stručnjaka.

      Takođe morate voditi računa o prisustvu takvih elemenata kao što su:

      1. Ventilacijska komora. Ovo je posebno obezbeđena odvojena prostorija, u kojoj se nalazi sva oprema neophodna za primenu efikasne prisilne ventilacije. Temperatura u njoj trebala bi biti otprilike na istom nivou tokom cijele godine.

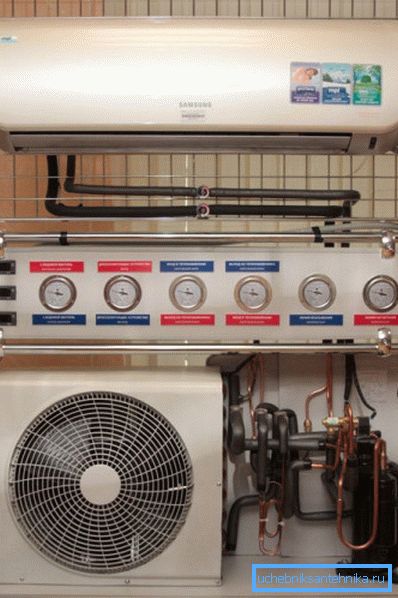

      Ventkamera privatna kuća
      1. Visokokvalitetna izolacija. Ako tokom dana zvukovi koji dolaze iz sistema za ventilaciju izgledaju prihvatljivim za vas, onda u noći, kada tišina krene naokolo, mogu izazvati ogromne neprijatnosti.
      Zvučna izolacija ventilacionog kanala - ključ za dobar san
      1. Kada koristite bojler kao grejni element, potrebno je da napravite vodovod i vodite računa o hidroizolaciji prostora.

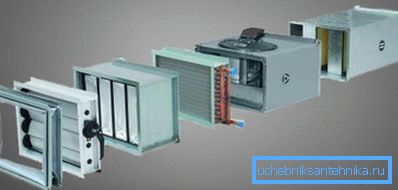

      Prolazna ventilacija sa bojlerom

      Zaključak

      Razmotrili smo kako izračunati izduvnu ventilaciju, kao i karakteristike njegovog dizajna. Njegov kapacitet se meri u broju dopuštenih kubnih metara vazduha na sat, na šta utiče funkcionalna svrha prostorije i maksimalni broj ljudi u sobi u isto vreme.

      Neke proračune se mogu uraditi nezavisno, ali za zgrade sa velikim površinama je bolje da se uključe u pomoć stručnjaka, jer greške koje su nastale neiskustvom mogu koštati kao rezultat mnogo skuplje od plaćanja za svoj rad.

      Izrada sistema za ventilaciju kuće

      Video u ovom članku upoznaće vas sa dodatnom količinom materijala koji su direktno povezani sa navedenom temom. Idejno rešenje će vam pomoći da kreirate efikasniju ventilaciju.
