Dizajn ventilacionih sistema - glavne karakteristike ove

Kao što je poznato, mikroklima u kući i drugim prostorijama zavisi uglavnom od toga kako se efikasno i efikasno realizuje razmena vazduha. Pošto su instalacije i projektovanje ventilacionih sistema i klimatizacije prilično skupe, ima smisla da se upoznate sa glavnim karakteristikama izrade takvih projekata, uštedeće vam puno novca i omogućiti vam da izbjegnete najčešće greške.

Tipičan dizajn ventilacionog sistema za privatnu kuću je vrlo jednostavan, ali čak iu njemu možete napraviti mnogo grešaka ako ne znate osnovna pravila i propise.

Vrste ventilacije u privatnim zgradama

Budući da dizajn i proračun ventilacionih sistema na industrijskim i drugim velikim objektima zahtijeva duboko znanje u ovoj oblasti i kompleksno istraživanje, ovaj rad bi trebali vršiti isključivo profesionalci. Ono što ljulja privatne kuće, a onda jednostavni projekat na snagama čak i onima koji nemaju znanja u ovoj oblasti.

U malim stambenim zgradama implementirane su 2 glavne vrste sistema, detaljnije ćemo razmotriti svaku od njih:

Prirodna ventilacija Njegove glavne prednosti su jednostavnost i niska cena, jer vam nije potrebna dodatna oprema, cijena koja je prilično impresivna, a takve komunikacije ne zahtevaju periodično održavanje. Nedostaci uključuju lošu funkcionalnost u zgradama sa debelim zidovima, prostorijama sa velikom površinom i složenošću projekta u već izgrađenim objektima.
Prinudna ventilacija Ova opcija je naprednija, jer kretanje vazduha obezbeđuje ventilator ili čitav sistem ubrizgavanja. Od prednosti možemo naglasiti mogućnost prilagođavanja razmjene vazduha, prisustva filtera, temperature i vlage u prostorijama. Nedostaci su značajan trošak i složenost projekta sopstvenim rukama

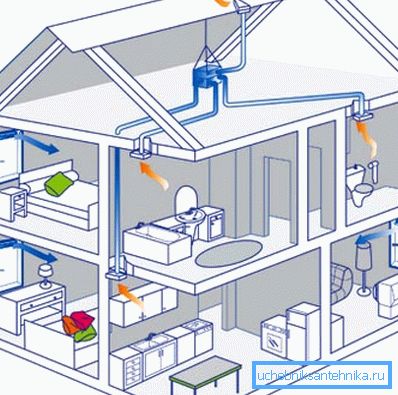

Ovde je najjednostavniji prirodni ventilacijski sistem u kući.

Projektovanje i projektovanje

Kao što je gore navedeno, dizajn i ugradnja ventilacionih sistema sami mogu biti samo na malim objektima, gdje je složenost komunikacije mala i verovatnoća grešaka je minimalna. Razmotrite koji su faktori fundamentalni u svakoj fazi.

Projektovanje

Pre svega, morate se odlučiti o vrsti sistema koji će se implementirati.

Što se tiče prirodnih opcija, mogu se identifikovati sljedeći važni faktori:

  • Maksimalno rastojanje od ulaznog priključka do izlaza u sistemu ne sme biti veće od 6 metara, što daje potrebnu vuču i garantuje visoku efikasnost sistema.
  • Ulazi treba da obezbede potrebni protok vazduha (kako ga izračunati, mi ćemo gledati malo niže).
  • Izlazni kolektor mora biti smešten ne manje od 1 metar od površine krova, inače se potisak može razlikovati pod uticajem vjetra.
Da bi se sprečilo ulazak vlage u sistem, na izduvnim cevovode su ugrađene kapice za izduvavanje.

Obratite pažnju! Zapamtite dva jednostavna pravila: u sistemu prirodne ventilacije treba da bude minimalan broj krivina, a dužine kanala treba biti što kraće. To osigurava visoku efikasnost sistema.

Što se tiče komunikacije sa prisilnim cirkulacijom vazduha, važno je zapamtiti da se dizajn ventilacionih sistema vrši uzimajući u obzir sljedeće zahtjeve:

  • Pre svega, određuje se od kojih elemenata će se sastojati sistem, ovo je vrlo presudna faza u kojoj je tačnost važna, jer je sticanje nepotrebnih elemenata, kao i njihov nedostatak, u procesu rada izuzetno nepoželjno.
  • Zatim morate odrediti gde će se ti ili drugi elementi sistema nalaziti, najbolje je napraviti plan za svaku sobu i odrediti koji čvorovi će biti locirani tačno u njemu.

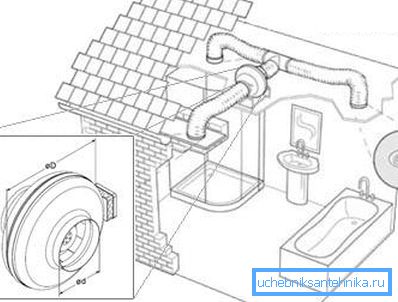

Plan svake sobe treba da uključi sve dizajnerske karakteristike sistema.
  • Najbolje je uključiti projekat ventilacije u opšti plan zgrade, tako da je mnogo lakše izvršiti instalaciju, jer se kanali za vazduh mogu nalaziti u šupljinama zidova i međusobnih pregrada. Osim toga, u početku će biti obezbeđene rupe za određene elemente i njihove tačke vezivanja, što će u velikoj meri pojednostaviti rad.
  • Posebnu pažnju treba obratiti na prostorije kao što su kuhinja, kupatilo, kupatilo, ostava, kotlarnica - potrebna su visoka kvaliteta ventilacije i povećana razmjena vazduha (na primjer, u prostorijama sa visokom vlažnošću zapremina izmjene vazduha po satu trebala bi biti tri puta veća nego u dnevnim boravcima ).

Obratite pažnju! Da bi se pojednostavili radovi za montažu i montažu, ponekad je preporučljivo koristiti ne okrugle, već kvadratne ili pravougaone cijevi, mnogo je zgodnije postaviti ih u kavitete, a spoljašnji način postavljanja takvih komunikacija izgleda mnogo bolje.

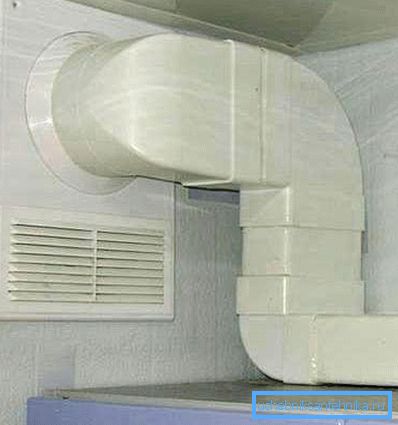

Na slici: pravougaone cevi izgledaju mnogo bolje i zauzimaju manje prostora.

Projektovanje

Da biste počeli sa radom, morate imati plan izgradnje sa parametrima svih soba i njihovom namenom. Količina potrebnog vazduha se obračunava pojedinačno za svaku prostoriju i meri se u kubnim metrima na sat.

Postoje dve glavne metode za izračunavanje potrebne izmjene vazduha za sobu, razmatramo osobine svakog od njih:

  • Možete koristiti faktor višestrukih faktora, koji se pomnoži sa zapreminom određene prostorije. To jest, dužina sobe se množi širinom i visinom, rezultat je zapremina u kubnim metrima. Kod dnevnih soba, koeficijent je 1, odnosno iznos izmene vazduha po satu je jednak njihovoj zapremini, za kupatila i tehničke prostorije, koeficijent je 3.
  • Druga mogućnost izračunavanja je korištenje standarda za potrošnju zraka po osobi. Za spavaće sobe ova cifra iznosi 20 kubičnih metara u satu, za ostale dnevne sobe - 40, za kućanstvo, kupatilo i kuhinju - 60. To jest, u dnevnoj sobi kuće u kojoj 4 osobe žive trajno, zapremina razmjene vazduha trebala bi biti 160 kubnih metara sat, ovo jednostavno uputstvo će pomoći u izradi proračuna brzo i tačno.

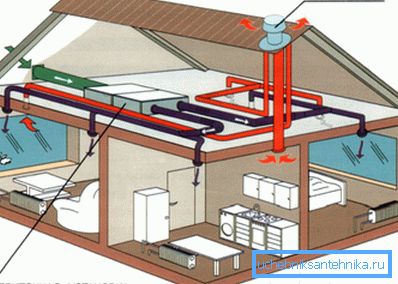

Norme za projektovanje ventilacionih sistema jasno regulišu potrebnu količinu vazdušne razmene, koja zahteva upotrebu produktivnih komunikacija sa različitim dodatnim funkcijama.

Takođe je veoma važno odabrati veličinu vazdušnih kanala, posebno ako se dizajn ventilacionog sistema vrši nezavisno. Ispod je tabela pomoću koju možete odrediti jačinu zamjene vazduha, u zavisnosti od brzine protoka.

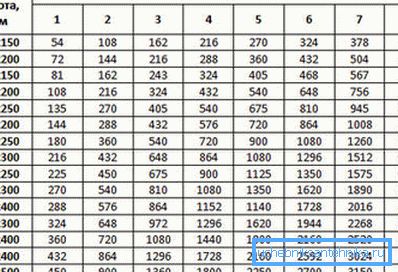

Tabela prikazuje podatke za sve standardne veličine ventilacionih kanala.

Obratite pažnju! Zapamtite da najmanji dozvoljeni prečnik za kanale prirodne razmene vazduha ne bi trebalo da bude manji od 10 cm, za obavezne sisteme - ne manje od 6 cm.

Zaključak

U svakom slučaju, najbolje rešenje bi bilo da se dogovore o završenom projektu i rezultatima kalkulacija od strane specijalista. Video u ovom članku će vam pomoći da bolje razumeju neke od karakteristika radova u pitanju.
