Dizajn ventilacije u kući: regulatorni zahtjevi i korisni

Tema ovog članka je dizajn ventilacije u privatnoj kući. Ne postoje apstraktne teorijske studije i preporuke: predloženi materijal predstavlja rezime autorskog praktičnog iskustva u dizajniranju sistema ventilacije u svom domu.

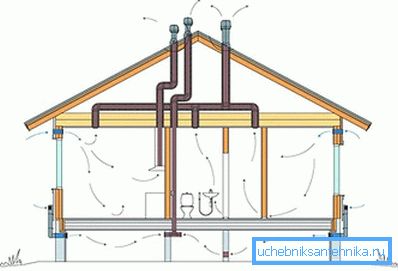

Ventilacija jednosatne kuće.

Predgovor

Pre nekoliko godina, autor ovih linija je ušao u novu kuću. Zgrada je privukla predivan pogled sa prozora i odličnu popravku; Prvi utisci, naravno, bili su entuzijasti.

Međutim, prvu zimu (potrebno je napomenuti, prilično blago: za zimski Krim, čak i -5 se smatra rijetkim mrazom) otkrio je niz problema.

  • Naočare od metalno-plastičnih prozora bile su konstantno zamagljene. Kondenzat će pasti i baci na prozoru.
  • Nakon nekog vremena, vazduh u kući postao je težak i živahan. Bilo je neprijatnih mirisa.
  • Kutovi su počeli da umanjuju; zidovi su bili mokri na dodir. Bukvalno mjesec dana kasnije pojavila se gljiva.
Neuspela slika, zar ne?

  Napomena: plesni nisu samo ružni. Gljivica ubrzava uništavanje kapitalnih struktura; Pored toga, proizvodi njegove vitalne aktivnosti se smatraju izuzetno štetnim za zdravlje stanovništva zagađenog stambenog prostora.

  • Sa naizgled prilično udobnom temperaturom od + 18C kod kuće, bilo je subjektivno vrlo hladno.

Poslednje odigrao odlučujuću ulogu. Posle nekoliko decenija na Dalekom istoku, zamisao zamrzavanja na Krimu izgledala je tako neprirodno da je odlučeno da se posveti puno vremena i truda da se reši problem. To (uzrok) je bilo lako naći: kuća je bila potpuno odsutna ventilacioni sistem.

U to vreme, projekat ventilacije kuće činio je autoru da bude nešto izuzetno prekomerno i zahteva visoko specijalizovano znanje: postojao je katastrofalni nedostatak iskustva i znanja. Dalje radnje su izvršene nacionalnim metodom suđenja i grešaka. Ovaj članak je pokušaj razmjene dobrih ideja.

Regulatorni zahtevi

Dizajn i proračun ventilacije u privatnoj kući bilo je sasvim logično da započne sa istraživanjem regulatorne dokumentacije. Traženje je bilo kratkoročno: instrukcija je pronađena u kućnim kućama SNiP 31-02-2001.

Priručnik za vlasnika privatne kuće.

Za početak, pokazalo se da temperatura održavana u kući nije ispunila sadašnje standarde.

Tip sobe Minimalna temperatura
Dnevne sobe, spavaće sobe, kancelarije i druge sobe sa stalnim boravkom ljudi 20S
Kuhinje, toaleti 18S
Kupaonice, tuševi 24S

Promena klima uređaja koji je zagrejala kuću povećala je potrošnju energije, ali predvidivo nije promenila tužnu sliku na bilo koji način: još uvijek je bila vlažna i vrlo, vrlo hladna u svim prostorijama. Da, uprkos odgovarajućoj temperaturi.

Prvi znak neadekvatne ventilacije je kondenzacija naočara, što zapravo vidimo na fotografiji.

Odjeljak koji je direktno povezan sa ventilacijom obezbedio je novu hranu za razmišljanje.

Soba Zahtevi za razmenu vazduha
Svako sa stalnim boravkom ljudi Kompletna obnova vazduha jednom na sat
Kuhinja dok kuvate i jedete Ne manje od 60 m3 / h
Kupatilo, kupatilo Ne manje od 25 m3 / sat
Ostale sobe sa periodičnim boravkom ljudi Puna vazdušna osvježenja svakih pet sati

Bilo je lako izračunati zapreminu grejnog poda u zimi: bilo je 240 kubnih metara. Međutim, zbog specifičnog rasporeda, nedostatka opreme za gas i prisustva samo dva stalna stanovnika, izračunavanje ventilacije kuće prilagođeno je zbog razloga uštede energije: umjesto izmjene po satu u zapremini od 240 m3, odlučeno je da se zaustavi na polovini kapaciteta ventilacije.

Rad vrela.

Implementacija

Izbor šema

U već pomenutom SNiP 31-02-2001 postoje tri koncepti ventilacije:

  • Prirodno - kada je izduvni vazduh prisiljen u ventilacioni kanal zbog prirodnog cirkulacije. Zagrejan, ubrzava i nalazi se u vazduhu; priliv se obezbeđuje ventilacijskim rešetkama u donjem delu zidova ili usisavanjem kroz nekonsolidovana vrata i prozore.
Šema prirodne ventilacije.
  • Prinudno - sa ispumpavanjem izduvnih gasova i prisiljavanjem ventilatora za svež vazduh.
  • Kombinirano - kada je isključen vazduh. Snabdevanje je ponovo organizovano propuštenim prozorima i vratima.

Odlučeno je da se zaustavi na trećoj varijanti.

Bilo je nekoliko razloga.

  1. Da bi organizovao izduv iz kuhinje, kupatila i soba, bilo je moguće koristiti kanal koji su napravili od strane graditelja između zavrtnja na kojem se oslanjale podne ploče i zid. Ali kanal usisavanja bi morao da položi, pokvari zidove.
  2. Prirodna ventilacija bi radila s nepredvidivim performansama: jaki vjetrovi karakteristični su za područje Krimske obale tokom zime. Prinudno izduvavanje ograničeno je ventilatorom izduvnih gasova; Vjetrovi utiču na njen učinak blago.
U vetrovitom vremenu, učinak prirodne ventilacije se povećava nekoliko puta.
  1. Prinudni ventilacijski kanal može imati manji prečnik od kanala za prirodni cirkulaciju vazduha.
  2. Na kraju, ona je privukla nisku cijenu komponenti potrebnih za projekat. Uopšteno, potrebna su cijev sa deflektorom, nekoliko ventilacionih rešetki, plastični poklopac, ventilator sa žicom i prekidač za njega.

Montaža

Bilo je lako sastaviti nekoliko opreme svojim rukama.

  1. Kanal između prečke i zida otvoren je sa strane ulice punch-om. Cev sa deflektorom smeštenom u rupu; žleb je bio zapenjen i postavljen.
  2. Sa unutrašnje strane zida instaliran je plastični otvor u kanalu za instaliranje, popravku i zamjenu ventilatora. Kroz to je instaliran ventilator u cevi; prekidač se dovodi na povoljnu visinu.
  3. Ventilacijske rešetke su postavljene duž kanala u svakoj sobi.
Ugradnja rešetke u suhom zidu je pitanje minuta.

Iznosi

Tokom prvog dana rada prisilne ventilacije, vazduh u kući nije prestajao; neprijatni mirisi nestaju. Osećaj stalne prehlade na 20 stepeni toplote je zaboravljen, kao loš san.

Napomena: s povećanjem vlažnosti, kapacitet toplote i toplotna provodljivost zraka brzo raste. Zbog toga, u blizini velikih vodnih tijela, temperatura ispod nule toleriše se lošije od -10 u područjima sa niskom vlažnošću.

Beliz je uništio gljivu; ona je takođe pomogla da se otarase tragova života kalupa - neurednih crnih mrlja.

Natrijum hipohlorit u sastavu

Jedini problem bio je hladan pod: curenje hladnog vazduha kroz neprilagođena ulazna vrata osjetila se.

Ulaz iz podruma

Konačno se oslobodio poslednje nesreće koja je pomogla dovodu vazduha iz podruma. Zbog produbljivanja ispod nivoa zemlje, temperatura oko + 14 ° C se održava tokom cele godine bez zagrevanja, uprkos prozoru za ventilaciju koji je konstantno bio otvoren za ulicu.

Rupe za usisavanje zagrejanog vazduha su bušene na pločama; na vrhu su prekrivene ventilacijskim rešetkama.

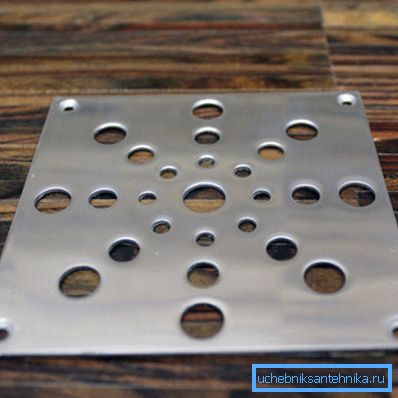

Za podove je bolje koristiti ravnu metalnu roštilj.

Rezultat je bio izvan hvale:

  • Sa površinom od 75m2, prosečna potrošnja toplote neophodna za održavanje udobne 20C je samo 2-4 kW, u zavisnosti od spoljašnje temperature.
  • Kada je grejanje potpuno isključeno, temperatura ne pada ispod + 12 ° C, čak i sa negativnom temperaturom izvan prozora.

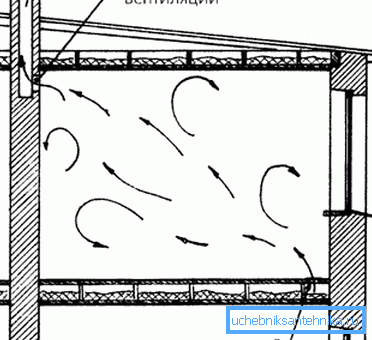

U dnevnoj sobi ulazi u zagrejan topli podrumski vazduh.

Zaključak

Autor se iskreno nadati da će njegovo iskustvo biti korisno čitaocu. Dodatne informacije o tome kako dizajnirati ventilaciju u vašem domu možete pronaći tako što ćete gledati video u ovom članku.

Successes!
