Mikroklima u bilo kojoj prostoriji predstavlja izvesni optimalan skup parametara u kojima se osoba oseća udobno i može produktivno raditi. Na to utiču uglavnom takvi parametri kao što su: vlažnost, temperatura vazduha, sastav vazduha. A ispunjenje glavnog dijela zadatka održavanja stabilnosti mikroklime leži na ventilacionim i grejnim sistemima, tako da problem dizajna treba posvetiti posebnu pažnju.

Kućište ventilacije i grejanje

Da li je smisla kombinovati sisteme grejanja i ventilacije?

Većina ljudi u našoj zemlji su naviknuti na tradicionalno grijanje vode, a pitanje kombinovanja ventilacije i grijanja se čak ne smatra ozbiljnim, ali uzaludno. Na kraju krajeva, dizajn ventilacionog sistema i grejanje u cjelini će omogućiti maksimalno korištenje mogućnosti zračnih kanala i neće stajati u idle u hladnoj sezoni.

Osim toga, sistem za grejanje vazduha ima nekoliko prednosti u odnosu na tradicionalni, gde se voda koristi kao nosač toplote.

Korišćenje vazduha kao tečnosti za hlađenje vam omogućava:

  • produžiti vijek trajanja sistema (trajnost sistema za grejanje zraka dostiže 40 godina);
  • smanjiti vrijeme zagrevanja prostora;

Obratite pažnju! U slučaju sistema za vodu, morate čekati dok radijator ne ispušta dovoljno topline, potrebno je satima. Sistem vazduha isporučuje prostoriju sa prethodno zagrejanim vazduhom, samo morate čekati dok se ne meša sa hladnim vazduhom. Potrebno je samo 20-30 minuta.

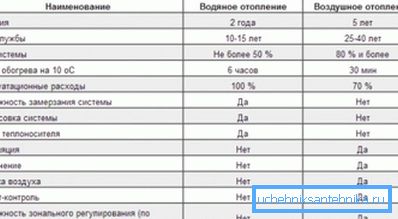

Upoređivanje tipova sistema grejanja

Opšte odredbe o projektovanju sistema ventilacije i klimatizacije

Bez obzira na dizajn grejanja, ventilacije i klimatizacije malog dvorišta ili zgrade visokog stepena, rezultat obavljenog posla treba biti 2 dokumenta:

  • tekstni deo - u objašnjenjima dizajner ukazuje na opšta tehnička rešenja usvojena u projektu. Konkretno, izračunavanje opravdava usvojeni deo vazdušnih kanala, snagu sistema za klimatizaciju i sisteme grejanja. Ako se sistem instalira na industrijskom preduzeću, onda je potrebno navesti načine zaštite vazdušnih kanala od agresivnih medija;
  • grafički deo - crteži treba da sadrže šemu grejanja, klimatizacije i ventilacionih mreža. U slučaju kombinacije ventilacije i zagrevanja vazduha, rad je malo pojednostavljen.
Ventilacija poda

Što se tiče crteža, treba napomenuti da ih treba izvesti u strogoj saglasnosti sa GOST 21.602-79, jednostavna skica ručno na grafiku je neprihvatljiva.

Obratite pažnju! Ako projektujete ventilaciju i grejanje male kuće sopstvenim rukama, onda, naravno, možete učiniti bez GOST-a, glavna stvar je da zaposleni razumiju sve. U drugim slučajevima, strogo poštovanje standarda je obavezno.

Pravila za crtanje crteža

Crtež mora sadržati ne samo šematsko predstavljanje samog projiciranog sistema, već i plan kuće, u suprotnom neće biti moguće procijeniti da li je kanal pravilno položen, na primjer.

Što se tiče dizajniranja sistema za višekatne zgrade, generalno je neophodno:

  • da crta A1 ploču tlocrt zgrade;
  • da broji prostor, dok se brojanje vrši u skladu sa zahtevima GOST 21.602-2003, koji je usvojen umesto sovjetskog regulativnog dokumenta GOST 21.602-79. Što se tiče numerisanja prostorija, broj treba staviti u krug, numerisanje se vrši počev od lijevog dela crteža, pri čemu se prvi broj koristi za označavanje broja poda, a svi ostali su zapravo broj prostorija;
  • onda je, na istom planu, imperativ dimenzioniranja zatvorenih struktura bezuspešno, to je osnova za naknadnu proračunu toplotnih gubitaka;
  • ako se koristi grejanje vode, onda će biti izabrano mesto za lociranje čvora, na svakom spratu će biti naznačeni izgled cevi i lokacije radijatora;

Obratite pažnju! GOST na radnim crtežima grejanja i ventilacije daje jasnu listu dopuštenih simbola. Kreativnost u ovoj stvari je neprihvatljiva, a dolje će biti riječi o primjerima neke notacije.

  • isto važi i za prikaz na pločama vazdušnih kanala i klima uređaja.

Prihvaćene konvencije u crtežima

U principu, dizajn ventilacionog sistema počinje sa činjenicom da podovi ukazuju na njihovu poziciju dizajna. Nakon toga, potrebno je u svim prostorijama gde se obezbeđuje ventilacija.

Na ovim sečama, potrebno je prikazati položaj dizajna ventilacionih mreža (naznačena je visina njihovog postavljanja i dimenzije), pored toga potrebno je prikazati:

  • ventilacioni kanali i rudnici (prikazani u tačkama);
  • označite usta ventilacionog vratila i sredinu prozora;
  • Izrađeni rezovi i podni planovi zgrade služe kao osnova za crtanje aksonometrijske projekcije ventilacionog sistema.

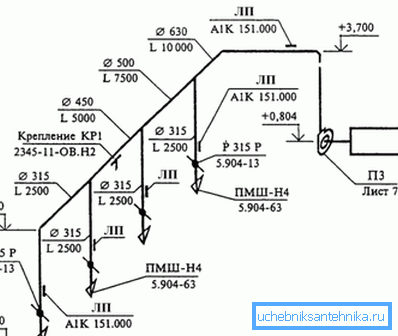

Aksonometrijska projekcija ventilacije na podu

Obratite pažnju! Isto uputstvo se odnosi i na dizajn sistema za grejanje vazduha, u kombinaciji sa sistemom ventilacije u prostorijama.

Pri kreiranju crteža primjenjuju se sljedeća pravila:

  • bilo koji element sistema za ventilaciju i grejanje mora biti označen i pričvršćen na njegov serijski broj (unutar istog brenda). Na primjer, sistem usisavanja sa prirodnom cirkulacijom označen je kao PE, sa prisilnom - P, vazdušna zavesa na crtežu je označena slovom U, a jedinice za grijanje mogu biti identifikovane slovom A.

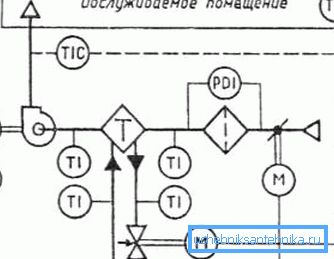

Tehnološka šema ventilacionog sistema

GOST dizajn crteža grejanje i ventilacija nije ograničeno na samo jedan dokument iz 2003. godine.

Označavanje nekih elemenata sistema ventilacije i grejanja dati su u zasebnim standardima:

  • prilikom obeležavanja kanala i fitinga na listu treba pratiti preporuke GOST 21.206-93;
  • GOST 21.205-93 treba koristiti kada je neophodno da se na crtanju prikaže takav element kao izolacija cevovoda, amortizacija, podrška i drugi specifični elementi. Isti standard se koristi za označavanje pravca protoka vazduha, rezervoara, priključaka cevi itd.

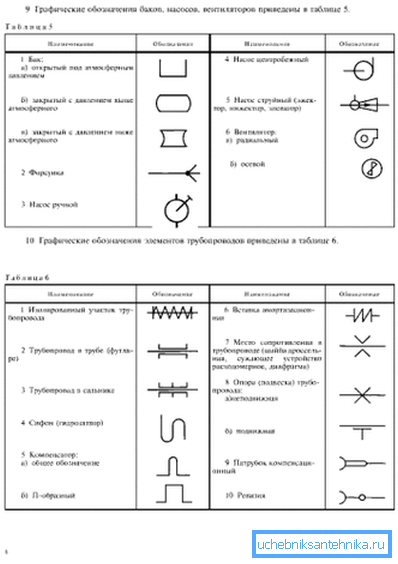

Primeri legende
  • GOST 21.112-93 posvećeni simbolima lifta i transportne opreme.

Obratite pažnju! Kod prikazivanja simbola ove vrste na crtežu, mora se uzeti u obzir skala.

Opšti vodič za dizajn

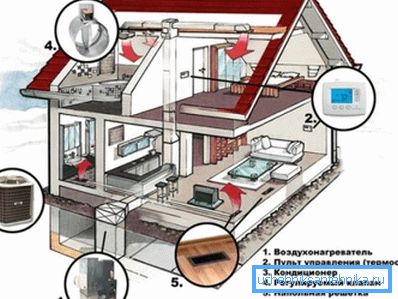

Sistem ventilacije u kombinaciji sa sistemom grejanja funkcioniše prema sledećem principu:

  • topli vazduh se isporučuje kroz kanal dovoda u prostorije kuće;
  • kroz izduvnu cev, vazduh se uzima iz prostora, svež vazduh se pomeša sa ulice, a mešavina vazduha se vraća nazad u grejni uređaj;
  • nakon što se ovaj proces ponovi.

Obratite pažnju! Takvi sistemi nužno su opremljeni sistemom filtera, često postoji funkcija dodatne vlage. Cirkulišući vazduh treba dodatno čišćenje, jer ga ne zamenjuje sveže.

Filter je obavezan element svakog ventilacionog sistema.

U privatnoj konstrukciji u svakom slučaju, dizajn grejanja, ventilacije i klimatizacije pojedinačno, ali možete formulisati nekoliko univerzalnih pravila:

  • Kanal dovodnog vazduha je pogodno postavljen između poda. Naročito ova opcija je pogodna za konstrukciju ramova, cevi neće zauzimati jedan centimetar slobodnog prostora u sobi. Sa ovim položajem na 2. spratu će se topli vazduh izlivati ​​sa nivoa sprata, a 1. - od plafona;

Obratite pažnju! Treba imati na umu da će topli vazduh potekati iz rešetke, zbog čega je nepoželjno postaviti direktno iznad sofe, fotelje itd. Istovremeno, nepoželjno je staviti ih preko zavesa - malo je verovatno da će neko biti zadovoljan gledanjem konstantno zavijajućih zavesa.

  • ako su armirani betonski podovi, bolje je staviti vazdušne kanale u uglove zidova. Zatim se lako mogu prikriti pomoću višenamjenskog plafona.

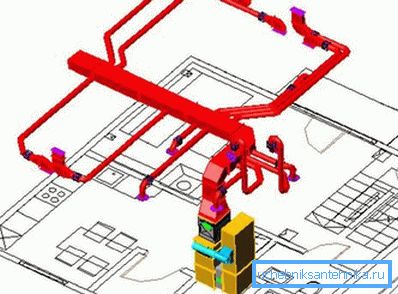

3D model kanala koji snabdeva toplim vazduhom

Postoji nekoliko karakteristika vezanih za postavljanje odvodnog kanala.

Prema tome, odgovarajući dizajn sistema grejanja i ventilacije zahteva:

  • vazduh je ušao u izduvnu cev na donjem spratu - na nivou poda. Činjenica je da zagrejani vazduh ulazi u prostorije odozgo, zbog toga njegova ograda u blizini poda doprinosi boljom grejanju sobe;

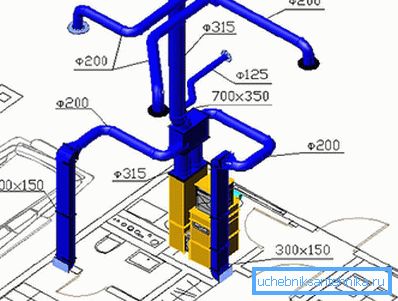

Vazdušni kanal za hlađenje vazduha
  • na drugom i na drugom spratu ograda treba napraviti blizu plafona - topla vazduh se u ovoj zoni podiže i akumulira, što nije važno za osobu;
  • na ovom kanalu je logično postaviti damper za regulisanje protoka vazduha, a to će zimi pomoći uštedama na računima za električnu energiju;
  • Posebnu pažnju treba obratiti na zvučnu izolaciju vazdušnih kanala u područjima koja se nalaze uz grejnu instalaciju. Može imati smisla koristiti fleksibilne kanale za vazduh u ovim područjima ili koristiti spoljašnju izolaciju buke;
  • u leto, grejanje neće raditi, tako da izduvna ventilacija mora imati krovni otvor, u toploj sezoni, kroz njega će se ukloniti zagađeni vazduh;
  • mešanje svežeg vazduha sa ulice može se vršiti kroz zidne ventile.

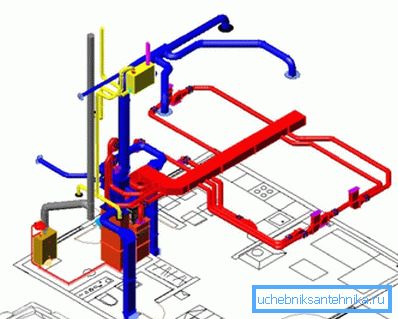

To je kako izgleda sistem.

Odvojeno, morate navesti izvor toplote. Naravno, možete koristiti instalaciju, radeći na struju, ali takvi sistemi se teško mogu nazvati ekonomičnim, a za zavisnosti od električne energije od kuće nije najbolja opcija.

Na fotografiji - ventilacionu jedinicu

Zbog toga se često koriste instalacije u kojima je grejač priključen na konvencionalni kotao za grijanje (nije važno električni ili kotao na čvrsto gorivo). Troškovi rada takvih sistema su oko 20-30% niži u odnosu na konvencionalno zagrevanje vode.

Obratite pažnju! Pored toga, kotao se može istovremeno koristiti za dovod tople vode i, na primjer, "topli podovi".

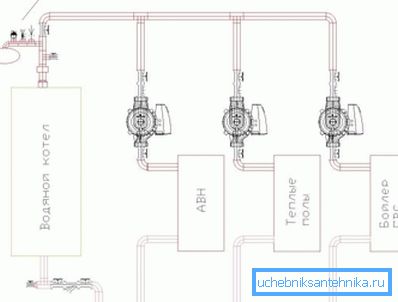

Vodeni kotao se koristi ne samo za grejanje kuća

Jednostavan proračun sistema za grejanje vazduha u kombinaciji sa ventilacijom svežeg vazduha

Ovdje, naravno, puno zavisi od načina na koji se organizuje cirkulacija vazduha. Ako se, na primjer, koristi samo djelomično recikliranje, onda će to malo uštedjeti na struju, jer grijač ne mora trošiti energiju pri zagrevanju zraka na temperaturi koja je jednaka onoj spolja.

S druge strane, opcija parcijalne reciklaže nije uvijek prihvatljiva isključivo iz higijenske tačke gledišta, jer će dio zagađenog vazduha i dalje ostati u prostoriji. Ali nulta reciklaža, posebno u hladnoj sezoni, će mnogo koštati vlasnike, ali će se garantovati čist vazduh.

Izračunavanje zagrevanja vazduha u kombinaciji sa ventilacijom vrši se pod pretpostavkom da se sobna temperatura mora održavati. Priliv ne bi trebao trpiti zbog toga, to jest, frekvencija zamjene vazduha u prostoriji takođe treba biti konstantna vrijednost.

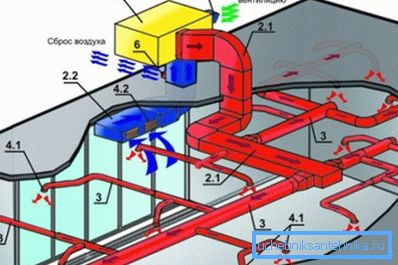

Protok vazduha treba da bude približno jednak izduvju

Kao uzorak data je veoma pojednostavljena verzija proračuna, ali je pogodna, na primer, za privatnu izgradnju.

Cijeli proračun se može podijeliti na tri jednostavna koraka:

  1. Potrebno je utvrditi gubitak toplote u prostoriji. Da bi se pojednostavila izračunavanje, preporučljivo je da koristite online kalkulator, što će omogućiti da uzmete u obzir suptilnosti poput tipa prozora sa dvostrukim zastakom instaliranim u stanu, klimatskoj zoni itd. Kada ručno izračunate, mnogi početnici imaju teškoće s ovim;

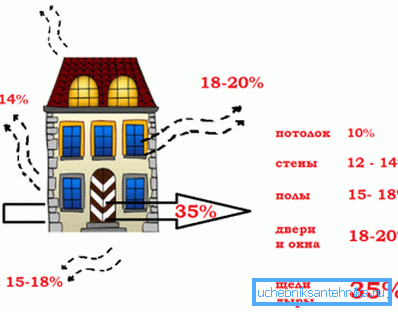

Glavni izvori gubitka toplote

Obratite pažnju! Tačnost ove stavke zavisiće od sposobnosti grijača da održi željenu temperaturu u stanu. Ako je, na primer, rezultat potcenjen, onda se grejalica jednostavno ne bori i možete zaboraviti na udobnost.

  1. Zatim morate podesiti temperaturu koja se održava u prostoriji i na izlaznoj temperaturi (na izlazu grijača) i određuje protok vazduha pod navedenim uslovima. Obračun se vrši prema formuli

G = Qp / [s • (tg-tv)],

u ovoj formuli koristi se sledeća oznaka:

  • Qp - gubitak toplote, izračunat u prethodnoj fazi, W;
  • c je toplotni kapacitet vazduha, J / (kg • K), referentna vrednost je 1005;
  • tg i tv - temperatura grijača i temperatura u prostoriji, C.
  1. Utvrđena potrošnjom toplote, koja će potrošiti na zagrevanje ovog vazduha, koristi se formula

Qn = G • c • (Tv-tn),

gde je tn temperatura vanjskog zraka ,?

Primer računanja

Kao primer, hajde da izvršimo jednostavnu obradu u kojoj je zadatak izvršiti proračun grejanja i ventilacije, pod uslovom da rade zajedno.

Prihvaćeni su sledeći početni podaci:

  • u prostoriji su instalirani dvostruki zastakljeni prozori, a površina za zastakljivanje je procenat od 20% površine zida;
  • usvojena vanjska temperatura -30 ° C;
  • postoji samo jedan zid u prostoriji;
  • prostorija - 20 m2;
  • kuća bi trebala konstantno održavati temperaturu na +20 ° C, temperaturu dovoda +50 ° C;

Obračun se vrši prema preporučenom načinu:

  • gubitak toplote za takav slučaj je 2,26 kW;
  • protok vazduha za takav slučaj treba da bude G = 2260 / (1005 (50-20)) = 0,075 kg / s;
  • toplota za grejanje će trebati Qn = 0,075 • 1005 • (20 - (- 30)) = 3769 W = 3,77 kW. Već na osnovu ovih podataka možete izabrati uređaj za grejanje u skladu sa karakteristikama pasoša.

Sumirajući

Projektovanje sistema za ventilaciju samo na prvi pogled može izgledati jednostavno - postaviti par cevi i dovesti ih do krova. U stvari, sve je mnogo komplikovanije, au slučaju kada se ventilacija kombinuje sa zagrevanjem vazduha, složenost zadatka samo povećava, jer morate osigurati ne samo uklanjanje prljavog vazduha, već i postizanje stabilne temperature u sobama.

Video u ovom članku je teoretski, u kojem eksperti daju odgovore na više opštih pitanja.
