Ventilacioni deflektor je jednostavan uređaj koji omogućava povećanje efikasnosti sistema u okviru 20%. Želimo da razgovaramo o principu rada, karakteristikama i tipovima ovih uređaja, kao i da se fokusiramo na tome kako postaviti ventilatorski deflektor svojim rukama.

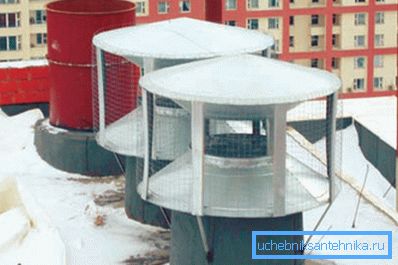

Deflektor izduvne ventilacije povećava žudnju i efikasnost izduvnih gasova.

Deflektori ventilacionih sistema

Uređaj i princip rada

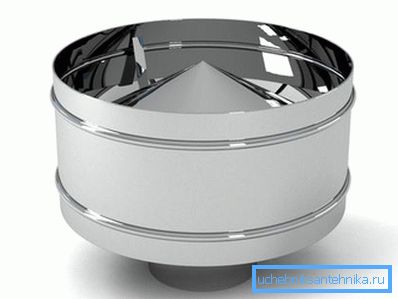

Na slici - jedan od najčešćih tipova deflektorima.

Pre svega, neophodno je saznati koji je deflektator u ventilaciji, jer opseg snažno utiče na dizajn uređaja. U sistemima za dovod i izduvni sistem prirodne ventilacije, deflektor se instalira na vrhu izduvnog kanala kako bi se povećao potisak usled stvaranja područja smanjenog pritiska.

Princip rada uređaja zasnovan je na Bernoulijevom zakonu, od kojih je jedna od posledica dejstvo razblaživanja vazduha u toku sa različitim poprečnim presekom. Što je veći protok, primetniji je pad pritiska.

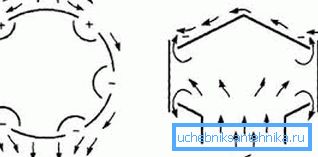

Dijagram prikazuje tok vjetra (slika A) i protok vazduha na izlazu kanala (slika B), kao i zone visokog i niskog pritiska (označeni sa

Obratite pažnju! Dakle, vidimo da je zbog vetra koja duva cev, stvarajući relativni vakuum na području njegovog vrha, što dovodi do toga da vazdušne mase unutar cevi budu usmerene prema gore, stvarajući dodatni potisak.

Ako uzmemo u obzir ventilatorski deflektor, videćemo nekoliko glavnih delova (varijanta TsAGI):

  1. Difuzor. To je komad cevi u obliku skraćenog konusa, koji se nosi uskom stranom cijevi. Povećava pritisak u cevi na vrhu, tako povećava razliku pritiska i aktivnost izbacivanja izduvnog vazduha kroz vjetar;
  2. Kišobran ili kapa. Ona služi za zaštitu kanala od padavina, ostataka i drugih stranih predmeta;
  3. Spoljni cilindar ili kućište. Sprječava prolaz vjetra, stvarajući unutar područja niskog pritiska.
Crtanje ventilacionog deflektorja, gdje: 1 - vrh cevi; 2 - difuzor; 3 - stanovanje; 4 - kišobran (staj); 5 - kišobran (kapa).

U verziji izgradnje Grigoroviča ćemo videti nešto drugačiju sliku.

Struktura uređaja uključuje sledeće čvorove:

  1. Difuzor. Ovde vidimo istu skraćenu konus, ali nosimo na cevi sa širokom stranom, a deo ove strane prelazi deo konice. Ovaj detalj se naziva i "staklo", u kom slučaju će glava cevi biti "staklo";
  2. Kišobran ili kapa. Izvodi zaštitnu funkciju, kao u prethodnom primeru;
  3. Obrnuti konus. Ugrađen je ispod poklopca sa gornjim nadvorom i služi za sprečavanje akumulacije vazduha pod kišobranom, kao i za stvaranje, zajedno sa difuzorom, prolaznog vetra preko krajnjeg poklopca.

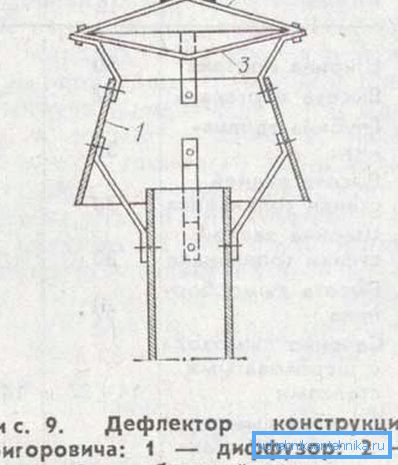

Uređaj dizajnirao Grigoroviča.

Obratite pažnju! U varijanti Grigorovich-a, vidimo da se izbacivanje odvija u dva pravca: u smjeru inverznog konusa i u pravcu široke strane difuzora. Protok kroz obrnuti konus povećava se zbog sužavanja kanala, što dovodi do povećanja razlike pritiska.

Vrsta

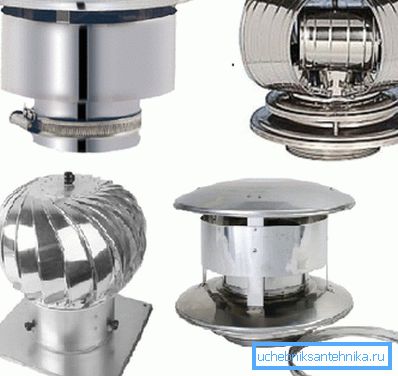

Moderno građevinsko tržište nudi mnogo različitih modela i dizajna.

Izbor ventilacije za ventilaciju treba da bude zasnovan na slobodno dostupnim sortama i vremenskim uslovima u vašem području.

Razmotrite najčešće modele:

  • Dizajn Centralnog Aerohidrodinamičkog Instituta (TsAGI) je jedna od najpopularnijih sorti. Karakteristike dizajna koje smo razmatrali iznad;
  • Model Grigorovich. Ovo je možda najčešći tip deflektora u našoj zemlji i inostranstvu. Dizajn se takođe razmatra u prethodnom poglavlju;
  • Astato otvorena ploča dizajn. Takođe je vrlo čest i popularan zbog jednostavnog uređaja i efikasnog rada;
  • Rotacijski modeli. To su složeni uređaji sa rotirajućim dijelom i poseban sistem lopatica koji podržavaju ovu rotaciju. Posebna karakteristika je veća cena i efikasnost;
  • Modeli u obliku slova H. Odlikuje se prisustvom dva odblokera odjednom na jednom vrhu;
  • Deflectors, weathervanes. To su rotacione mlaznice s kobilicom, koja pretvara strukturu u pravcu vjetra, tako da njegovi tokovi padaju u sistem rupa i noževa, što uzrokuje efekat izbacivanja plina iz kanala.

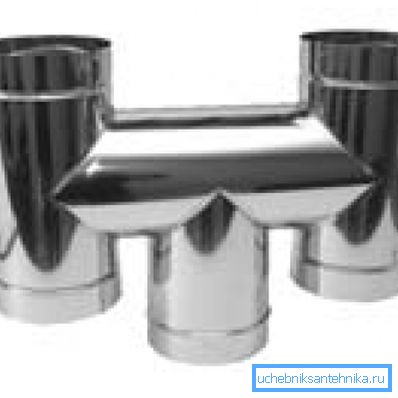

Opcija dizajna H oblika.

Obratite pažnju! Po pravilu, izduvna cev je prikazana na krovu. Ovo stvara razliku u gravitacionim vrednostima vazdušnog pritiska, a takođe omogućava da se deflektor postavi u prostor otvoren za vjetar.

Pored koncepta aparata, trebaju nam dimenzije poprečnih preseka kanala i cilindara ili njihov odnos. Izračunavanje deflektor za ventilaciju vrši se na osnovu ovih odnosa ili se vrši od nule za određeni uređaj.

Proizvodi grafikona veličine za različite prečnike vrhova kanala.

Ako govorimo o materijalima, u većini slučajeva svi modeli su napravljeni od dve vrste sirovina: metala ili plastike. Najčešće se koriste pocinčani čelik, limenki, nerđajući čelik i aluminijum.

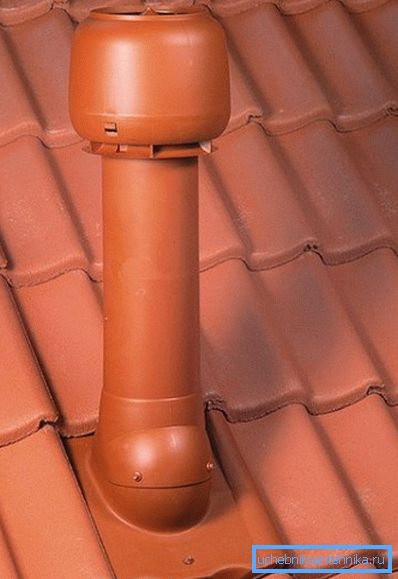

Plastični proizvodi se mogu odabrati bojom krova.

Plastična ventilacija ima nižu cenu, razne boje, ali se plaši visokih temperatura i brzo dolazi u loše stanje.

Montaža

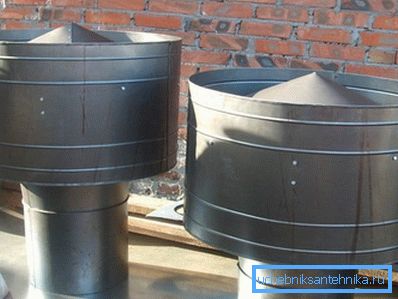

Instaliranje uređaja na vrhu cevi je prilično jednostavno.

Za one koji su kupili deflektor, naša uputstva za instalaciju:

  1. U većini modela, uređaj ima donju mlaznicu koja se nosi na cevi i fiksira sa stezaljkama, vijcima ili zakovicama. Stezaljka - najlakši način za montažu;

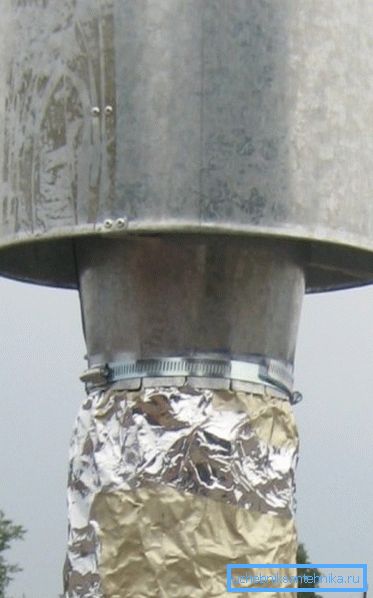

Stezaljka pojednostavljuje instalaciju.
  1. Difuzor na donju cev je pričvršćen za zagrade sa navojnim priključkom. Obično su to 3 ili 4 zagrade, koje su pričvršćene do kraja mlaznice sa navrtkama, a suprotni krajevi razdvajajućih konzola se ubacuju u rupe na difuzeru i takođe su fiksirani pomoću navrtki;

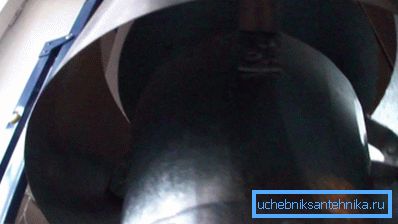

Slika prikazuje zagrade i veze.
  1. U gornjem delu kućišta pričvršćenog kućišta difuzora za poklopac. To mogu biti zavrtnje ili zavrtnje. Na stubove je pričvršćen poklopac sa ili bez obrnutog konusa.
Poklopac se montira na police.

Obratite pažnju! Prečnik kišobrana mora prevazilaziti prečnik izlaza difuzora, u suprotnom kiša padne unutar kanala.

Zaključak

Upotreba deflektorja vam omogućava da povećate izduvnu ventilaciju i da je zaštitite od blokade vjetra. Takođe je moguće povećati ukupnu efikasnost sistema i zaštititi ga od obrnutog potiska.

Video u ovom članku će vam pomoći da bolje razumete pravila uređaja i instalaciju ovog dizajna.
