Zašto vam treba kablovski kanal i kako je postavljen

Za jednostavnog čoveka na ulici zvuči tako nešto čudno. U stvari, riječ "kanalizacija" označava samo tunele dizajnirane za polaganje kablova. Zatim, bliže pogledamo zašto koriste ovakve kanalizacije i kako se to vrši.

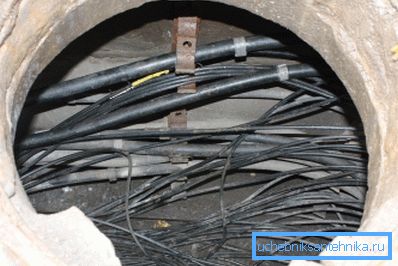

Kanalizacija sa položenim kablovima

Šta je kanalizacija za kablove i zašto je to potrebno

Pošto nije teško pogoditi ime, kanalizacijski sistem za kablove nalazi se pod zemljom.

Ovo rešenje vam omogućava da uklonite sa gradskog pejzaža:

  • Telefonske linije;
  • Električne žice;
  • Fiber optički kablovi, itd.

Među prednostima postavljanja komunikacija u posebnom kanalizacionom sistemu, mogu se naglasiti sljedeće tačke:

  1. Kanalizacija štiti žice od:
  • izlaganje vlazi;
  • pad temperature;
  • elektromagnetski efekti;
  • jake vetrove vjetra, udari groma i druge prirodne pojave.
  1. Pruža pristup komunikacijama u bilo kom trenutku, što je možda potrebno za provjeru, popravku ili zamjenu mreže.
  2. Omogućava vam da instalirate nove linije, bez povrede integriteta površine puta.
  3. Omogućava vam da postavite široku komunikacionu mrežu, bez obzira na lokaciju terenskih struktura i promjene u reljefu.
  4. Moguće je postaviti žice ne samo horizontalno, već i vertikalno, na primjer, u visokogradnje. Ako je potrebno, možete postaviti mrežu čak i pod vodom.

Naravno, kanalizacioni sistem za kablove se sastoji ne samo od tunela, već i od brojnih drugih elemenata, kao što su posmatranje i kutne bunare, kolektori itd. Ti elementi nisu namenjeni samo za vršenje revizija i popravki, već i za preusmeravanje vode iz sistema slučajne vode.

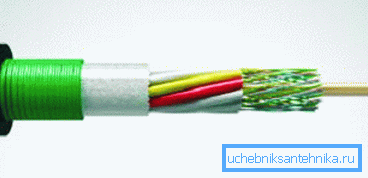

Optički kabal za polaganje u kanalizaciju

Kanalizacijski uređaj

Pripremni rad

Sistem kanalizacije počinje sa kalkulacijama i projektom. Najvažnije je da se staza prekine tako da je količina rada minimalna. Zahvaljujući ovom pristupu, cena projekta će se smanjiti, a proces uspostavljanja komunikacije će se ubrzati (pogledati i članak Telefonski kanal: karakteristike izgradnje i rada).

Trasa, ako je moguće, treba da bude što je moguće ravno, međutim, neophodno je zaobići sve vrste podzemnih objekata, područja sa blago lociranom podzemnom vodom i kvarcnim zemljištem. Dakle, dizajn bi trebao biti isključivo specijalista.

Takođe, u fazi projektovanja odlučuje se o materijalima iz kojih će biti izrađeni tuneli.

Mogu biti:

  • Beton;
  • Azbest beton;
  • Plastika;
  • Polietilen;
  • Keramika.

Obratite pažnju! Komunikacione mreže u kablovskim kanalima postavljaju se u cevi od azbestnog cementa ili betona. Njihov prečnik je obično 100 mm.

Na fotografiji - odljev azbesta

Mogu se postaviti ne samo pojedine cevi, već i balansirani paketi.

Pošto kvalitet prenosa često zavisi od električne homogenosti mreže, u fazi projektovanja, grupacija položenih žica se vrši prema:

  • Dizajn karakteristike;
  • Vrijednost radnog kapaciteta;
  • Dužina;
  • Otpornost na talas i neke druge parametre.

Kablovski kanali komunikacije preko SNiP-a na svakih 15-20 kilometara trase moraju biti opremljeni kablovskim platformama, čiji glavni zahtev je ravna i suva površina, čak i tokom perioda snijega, poplava rijeke i jesenje kiše.

Pored toga, kao što je već pomenuto, na raskrsnicama mreža postavljene su kapije koje omogućavaju pristup kanalizacionom sistemu. Treba napomenuti da su bunari posebni i tipični. Mogu se napraviti od raznih građevinskih materijala, na primjer, opeke ili armiranog betona.

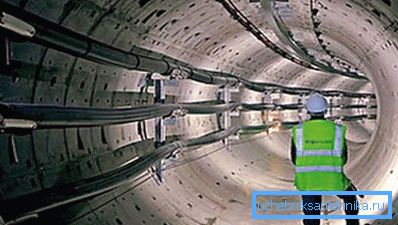

Telefonski odvod

Rastojanje između bunara ne bi trebalo da prelazi 150 metara. U slučaju okretanja rute za više od 15 stepeni, ugao mora biti ugrađen pod ugao rotacije.

Obratite pažnju! Mreža bi trebalo da bude ispod nivoa zamrzavanja tla. Ako je nemoguće ispuniti ovo stanje iz bilo kog razloga, grejni kabl položi se u kanalizaciju.

Ovo je samoregulirajuća traka koja se nalazi izvan cijevi i povezana je sa električnom energijom. Upute za povezivanje grejnih kablova su izuzetno jednostavne.

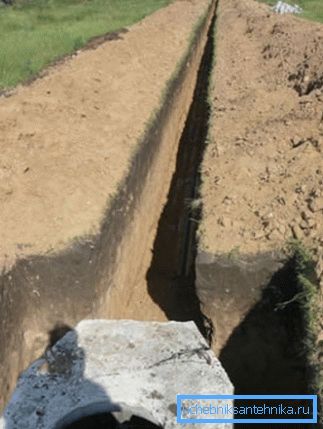

Kablovski kanal

Karakteristike konstrukcije

Izgradnja kablovskih kanala i električne mreže vrši se kopanjem rova.

Ovo uzima u obzir dva glavna pokazatelja:

  • Širina rova;
  • Dužina

Ako put prolazi pod putevima, tunel se iskopa i odmah ojača. Da bih ubrzao proces izgradnje, radim paralelno. Na primer, specijalna oprema se bavi kopanjem rova, a građevinski timovi odmah grade sopstveni rukav.

Obratite pažnju! Radovi na kablovima mogu se izvoditi na temperaturi okoline ne manji od -20 stepeni Celzijusa. Ako se kabal polije u cevi od polietilena, zabranjeno je obavljati rad na temperaturama ispod -10 stepeni.

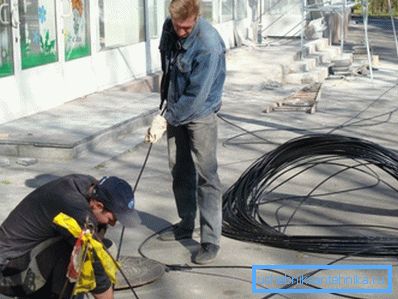

Ručno usmeravanje kablova

Što se tiče samog traka, postoje neki zahtevi za to koji zavise od težine kabla:

Težina kabla, kg / km Sredstva napetosti Pogled na vučni element
Do 1500 Rad se obavlja ručno Čelični užad ili čelična žica od 3 mm
Do 6000 Ručni vitlo ili kablovska mašina Čelični užad diam8.0-0 mm
Od 6000 i više Žičara Žica od čelične žice prečnika 11-12 mm

Ovde su, možda, glavne karakteristike kablova za postavljanje kablova.

Zaključak

Kablovski kanali su odličan način zaštite komunikacija i prenosa električne energije od nepovoljnih uslova okoline. Pored toga, pojednostavljuju proces postavljanja mreža u urbanim sredinama, ali istovremeno postoji i veliki broj zahteva za njihov uređaj (pogledajte članak Povezivanje mašine za pranje sa otpadnim vodama i vodom: 5 jednostavnih i nezavisnih koraka).

Zbog toga, za rad ovog posla trebaju biti kvalifikovani profesionalci koji poseduju neophodnu opremu. Sa videa u ovom članku možete dobiti više informacija o ovoj temi.
