Vodene pumpe za kućne vodovodne instalacije: pregled

Vodene pumpe za vodovodne instalacije su neophodne kako bi se osigurala neprekidna cirkulacija tečnosti i potreban nivo pritiska u sistemu za dovod vode na cijeloj lokaciji. Prema tome, izbor opreme treba pristupiti uz dužnu pažnju.

Dakle, pogledajmo njegove sorte i glavne karakteristike.

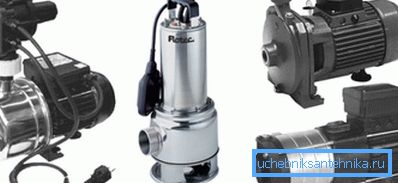

Asortiman pumpe za zemlju

Vrsta

Dakle, idemo na uvod:

Potopljen

Slika potapajuće centrifugalne pumpe

Mašine sa potopljenim tipom mogu biti vorteks, centrifugalni i crvi. Zahvaljujući njihovoj visokoj praktičnosti, centrifugalne mašine su najčešće, razmatramo ih:

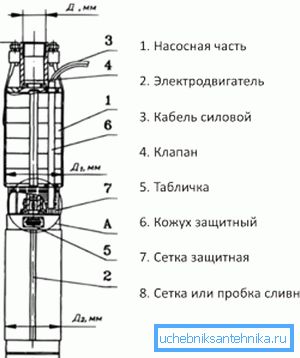

Dijagram uređaja potopljene jedinice
Oznaka na slici Ime
1 Pump deo
2 Elektromotor
3 Napojni kabl
4 Valve
5 Nameplate
6 Zaštitni poklopac
7 Zaštitna mreža
8 Mrežni ili odvodni utikač

Ovi modeli su potopljeni direktno na dno samog izvora, odakle isporučuju tečnost u sistem.

Prednosti:

  • Razumna cena.
  • Visok nivo snage i performansi. Ovi modeli su idealni za servisiranje artesijanskih bunara.
  • Mali prečnik, koji omogućuje bušenje uskog bunara.
  • Jednostavnost rada s vlastitim rukama.
  • Dugog operativnog termina zahvaljujući nedostatku elemenata za trljanje.

Nedostatak je težak rad popravke, što je povezano sa potrebom podizanja uređaja od velike dubine.

Connection:

  • Priključujemo napojni kabl, crevo i čelični kabel na uređaj.

Savet: preporučuje se povezivanje povezanih elemenata na jednu traku pomoću zgrade. Ovo pojednostavljuje proces potapanja i naknadnog povećanja.

  • Uronite na dno bunara.
  • Fiksirajte kabl na vrh.

Polu potopljiva

Pumpa za polu-potopivu vodovodnu vodu

Ove pumpe su sredstvo između podvodnih i površinskih modela. Oni su inferiorni u saglasnosti sa tehničkim karakteristikama i ne mogu izvoditi specijalizovane zadatke, ali imaju nekoliko prednosti koje ih čine boljim pri radu sa malim, širokim bunarima.

Naime:

  • Jednostavno održavanje. Na kraju krajeva, ova oprema ne zahteva potpunu potapanju.
  • Nema potrebe za potpunom zaptivanjem.

Veza izgleda skoro ista kao u prethodnoj verziji, samo je neophodno da ne moknete gornji deo uređaja.

Crpna stanica

Sample Station pumpe

Glavna opipljiva razlika između ove opcije je prisustvo hidroakumulatora, što omogućava akumulaciju vode za njen daljeg transporta do tačke unošenja vode. U većini slučajeva, pored drugih naosa, u svakom slučaju moraćete da instalirate takvu jedinicu. Ova oprema je montirana u specijalno opremljenom kesonu ili podrumu.

Dijagram uređaja i priključak pumpe za prečišćavanje vode
Oznaka na slici Ime
1 Upravljačka stanica
2 Mrežni kabl sa utikačem
3 Mrežni kabl sa utičnicom
4 Prekidač struje
5 Utičnica
6 Izvor vode
7 Ulazni filter
8 Kontrolni ventil
9 Usisna cijev
10 Površinska pumpa
11 Kabl pumpe sa utikačem
12 Cijevi za ubrizgavanje
13 Bradavica
14 Cross
15 Akumulator
16 Transformacija bradavice
17 Fleksibilan eyeliner
18 Cjevovod do tačke unošenja vode

Prednosti:

  • Potpuna automatizacija. Zbog prisutnosti automatizacije kontrola nad radom stanice nije potrebna, što znatno pojednostavljuje njegov rad.
  • Obezbeđivanje potrebnog nivoa pritiska u sistemu vodosnabdevanja, što je neophodno za rad mnogih vodoinstalatera.
  • Eliminacija vodenog čekića. Zbog specifičnosti svoje strukture obezbeđuju ravnomeran tok tečnosti, što povećava radni vek čitavog sistema vodosnabdevanja.
  • Sposobnost rada bez struje. U slučaju nesreće u elektrani ili oštećenju žice, voda će nastaviti da protiče neko vreme dok hidraulični akumulator nije prazan.
  • Povećajte radni period pumpe, s obzirom na smanjenje broja uključivanja i zatvaranja.
  • Jednostavna uputstva za priključivanje na vodeni sistem.

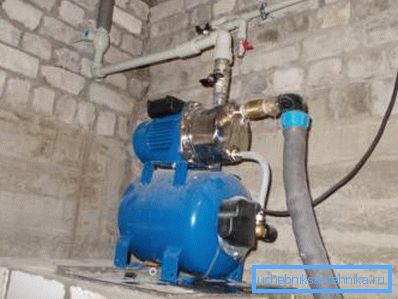

Priključna stanica u suterenu kuće

Savet: preporučuje se zagrevanje prostorije u kojoj se nalazi opisani uređaj kako bi se sprečilo zamrzavanje vode u rezervoaru tokom zimskog perioda.

Nedostaci:

  • Relativno visok trošak. Iako tokom rada, početni troškovi brzo plaćaju za sebe.
  • Ostavite dubinu podizanja vode, koja je obično 10 m.

Connection:

  • Izabrali smo pouzdano stabilno mesto i ugradili agregat na njega.
  • Povezujemo se s napajanjem.
  • Spustimo usisno crevo u bunar.

Cirkuliše

Uobičajena stepenasta pumpa za vodovod u privatnoj kući

Ovaj uređaj ne služi za podizanje vode iz dubine, već obezbeđuje neophodan pritisak u vodovodnom sistemu.

Zbog toga ima nešto širi spektar aplikacija:

  • U kombinaciji sa uređajima za podizanje vode koji ne mogu da stvore potrebni nivo pritiska.
  • U sistemima grejanja, naročito se odnosi na podove toplotno izolirane vode.
Šema cirkulacione pumpe
Oznaka na slici Ime
1 Terminal kućište
2 Navojni utikač
3 Tehnička oznaka
4 Dio tela stora
5 Vijci
6 Zaptivni prsten
7 Spoljni ležaj
8 Val
9 Leži zaustavljanje
10 Ležište
11 Zatvarač
12 Split Cone
13 Radno kolo
14 Orah
15 Zaptivanje slota
16 Telo pumpe
17 Konektor senzora
19 Prsten za prskanje

Connection:

  • Isključite dovod vode u kolu.
  • Odrežite deo cevi.
  • Mi postavljamo uređaj na svoje mesto.

Savjet: ako kreirate paralelnu granu cirkulacione pumpe i opremite ga zatvorenim ventilom, možete isključiti uređaj u bilo koje vrijeme i obaviti održavanje bez zaustavljanja cijelog sistema.

Izračunavanje

Ako želite da izabrana oprema za cirkulaciju izvršava svoje funkcije, pre nego što je nabavite, potrebno je izračunati snagu uređaja potrebnog za vašu lokaciju koristeći sljedeću formulu:

H = (H1 + H2 + H3) * 20%, gde

  • H - potreban pritisak, meren u metrima;
  • H1 - broj metara od dna bunara do ogledala;
  • H2 - broj metara od ogledala do izlaza iz njega;
  • H3 - kapacitet pumpe za podizanje vode naveden u uputstvu.

Nakon primanja željene vrijednosti, tačno ćete znati koliko je neophodno povećati pritisak u cjevovodu.

Takođe je korisno izračunati potrebne performanse vašeg aparata za podizanje vode:

P = str1 + str2 +str3 + ... + strn, gde

  • R - neophodna produktivnost za pružanje svih tačaka za dovod vode vodom;
  • R.n - količinu tečnosti koja se pojedinačno troši pojedinačno.

Zaključak

Kao što vidite, nekoliko varijanti pumpne opreme se koriste za uređenje vodovodnog sistema privatne kuće. S obzirom da potopni materijal je neophodan prilikom podizanja tečnosti iz artesijanskih bunara, polu-potopiva će biti prikladnija kada se servisiranje bunara, pumpne stanice biće odličan i potpuno autonoman izbor za bušotine u pesku, a cirkulacione snage će moći povećati nedostatak pritiska u cjevovodu .

Pored toga, ne zaboravite na potrebu za preliminarnim proračunima indikatora snage buduće opreme.

Pravilno radna stanica će celoj kući obezbediti vodu.

Video u ovom članku upoznaće vas sa dodatnim materijalima. Izaberi na osnovu gore navedenih preporuka.
