Uređaj za kanalizaciju

Odvodna kanalizacija je mreža, čije su veze svod, pumpa stanica i cevovod koji silom transportuje odvode. Postavljanje krajeva otpadnih voda povezivanje sa postojećom mrežom. Da bi uređaj napravio odvodnu kanalizaciju, potrebna su određena znanja i vještine.

Karakteristike

Šreder

Kanalizacija je gravitacija i pritisak. Svaki sistem je uređen na osnovu spoljašnjih uslova. Ako eksterni faktori ne dopuštaju izgradnju samo-toka kanalizacionog sistema, onda se gradi pritisak koji ima svoje prednosti:

  • Dug vek trajanja. Ako uzmemo u obzir cijevi od livenog gvožđa, PE ili PVC-a, koji se često koriste za kanalizaciju, oni su nedavno proizvedeni dovoljno visokog kvaliteta.
  • Verovatnoća blokada cevovoda je minimizirana. Moderne pumpe su opremljene reznim ivicama koje razbijaju tkivo i druge čvrste frakcije pronađene u domaćoj otpadnoj vodi.
  • Uporedna štednjaka. Ovo se odnosi na kanalizacioni sistem, koji ima veliku dužinu i mali prečnik.
  • Jednostavna pravila rada.
  • Relativno jednostavna i brza instalacija. Da biste instalirali spremni KNS, ne morate da izvodite velike zemaljske radove. Isto važi za ugradnju cevovoda pod pritiskom, koji su skoro paralelni sa reljefom zemlje.
  • Kompaktni CND. Stanica za pumpanje za kanalizaciju ne uzima mnogo prostora, tako da se može instalirati čak iu podrumu kuće.

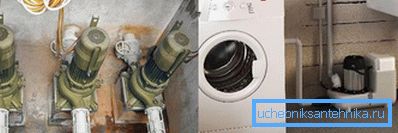

Pumpa i pumpa za otpadnu vodu

Odvodna kanalizacija je uređena u sledećim slučajevima:

  • Cevi za odvođenje otpadnih voda u privatnoj kući nalaze se ispod tačke priključenja, na primjer, postojeće kanalizacione mreže;
  • teren duž linije kanalizacionog otpada ima značajne razlike;
  • primeniti zatvoreni način postavljanja cjevovoda preko puta;
  • vrsta tla ili drugi razlozi isključuju mogućnost dubokog rova;
  • cev sa malim prečnikom.

Projektovanje

Dizajn kanalizacionih kanala može učiniti svaku relevantnu organizaciju specijalizovanu za izgradnju. Ako imate neophodna znanja, ovaj posao se može uraditi nezavisno.

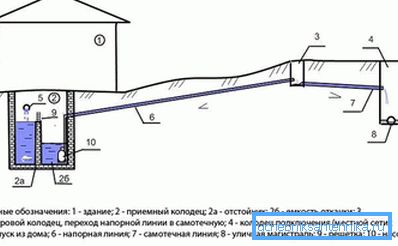

Princip uređaja kanalizacijske kanalizacije

Projektovanje kanalizacionih kanala započinje studijom geoloških i geodetskih podataka. Izlazeći od njih, bunar je odabran na mreži postojećeg kanalizacionog sistema i nacrtana je linija za postavljanje cjevovoda. Tokom projektovanja će se odrediti dubina polaganja cevi i njegov prečnik, označiti će se konstrukcije i oprema na putu, odabrati će se pumpa, odabrati njegov tip i kapacitet. Da biste izabrali pumpu, potrebno je napraviti hidraulički proračun i zakazati zajednički rad cevnog pritiska i uređaja. Prilikom izbora pumpe, potrebno je uzeti u obzir geometrijsku visinu lifta i gubitak pritiska duž dužine cjevovoda odvodnog tlaka. Prilikom polaganja cevi, potrebno je uzeti u obzir teren i pokušati da ne preterano produbi cevovod. Da biste to uradili, duž dužine rute treba da promenite padine. Dobro bi trebao biti najmanji u sistemu. Ako postoji mogućnost, poželjno je instalirati bunar sa opremom na autoputu, u kojoj će se kanalizacioni sistem pretvoriti u tok gravitacije. Ako reljef dozvoljava, gravitacioni cjevovod treba da bude što je moguće duze, a cjevovod pod pritiskom mora biti kraći.

Savjet! Često je nekoliko vlasnika susednih zgrada koje štede na izgradnji kanalizacije zadovoljne zajedničkim prijemnim bunarima, na koje povezuju svoje unutrašnje sisteme i iz kojeg izgrađuju jednu granu pritiska.

Posebne karakteristike

Pumpa stanica je glavna komponenta otpadne vode. Dizajn KNS-a uključuje rotor koji ima rezne ivice. Zahvaljujući njima, čvrste frakcije su srušene i ne ometaju ispuštanje otpadnih voda slobodno kroz cjevovode čiji prečnik može biti do 110 mm. Svi dijelovi pumpe su izrađeni od metala visoke čvrstoće, pa uređaj ima prilično dug radni vek. Umjesto cijevi od livenog gvožđa, koji su se nedavno koristili za postavljanje kanalizacije, sve više se koristi polietilen ili polivinilklorid. Sa prečnikom cevi do 90 mm, takvi proizvodi se isporučuju u kalemu, što je pogodno za ugradnju.

Crpne stanice mogu se podijeliti na dva tipa:

  • Intra-house. Takva KNS preusmerava otpadne vode iz jedne kuće. Uključuju pumpu sa mlinom i plastično kućište. Po pravilu, takva struktura je instalirana u podrumu.
  • Vanjski Namenjeni su za pumpanje otpada iz nekoliko kuća. Oni pumpaju vodu iz rezervoara u koji kanalizacija dobija gravitaciju iz različitih zgrada. Otpadne vode se isporučuju u postrojenje za prečišćavanje otpadnih voda ili u postojeći kanalizacijski sistem.

Ako vam je potrebno uklopiti u kanalizacionu kanalizaciju, morate sakupiti potreban broj dozvola i sertifikata, napraviti ugovor za prijem odvoda i pozvati specijalnu građevinsku ekipu.

Izbor pumpe

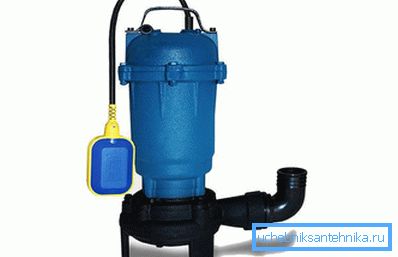

Fekalna pumpa sa mlinom

Tip pumpe je odabran u zavisnosti od sastava otpadne vode. Za odvode ekonomskog porijekla od tuša, sudopera i sudopera, obična pumpa može biti pogodna. Ali pošto se koriste i fekalne nečistoće iz WC školjke, koje takođe mogu dobiti čvrste delove, pumpa mora biti odabrana mlinom. Njegovo prisustvo smanjuje prečnik pritisne cevi na 40 mm.

Pošto su velike količine tečnosti ispuštene iz kupatila, fontova i bazena, pumpe za njih moraju imati visoke performanse. Osim toga, njihovo neprekidno djelovanje treba osigurati dugo vremena. Još jedan faktor koji se mora uzeti u obzir pri izboru tipa pumpe, trebalo bi da bude dizajniran za temperaturu vode do 70? C, dolazeći od odvoda mašine za pranje sudova i mašine za pranje veša.

Prilikom instalacije pumpe postoje određena pravila:

  • temperatura znaka plus mora uvek biti na mestu instalacije pumpe;
  • lokacija za instalaciju KNS mora biti očišćena i imati pristup pristupu;
  • na dnu konstrukcije treba postaviti ogranak za podršku sa posebnom prirubnicom;
  • pritisna cev je poduprta na kolenu;
  • cev na vrhu bunara je pričvršćena držačem pričvršćenoj na zid strukture;
  • cevovod mora biti instaliran u skladu sa pravilima - bez izobličenja i naprezanja. Prečnik ispusne cijevi mora biti manji od usisa;
  • kako bi se isključila obrnuta struja, na potisnoj cevi su postavljeni kontrolni ventil i ventil;
  • za spuštanje i podizanje pumpe koristi se lanac koji je fiksiran na jedinici i vodičnu strukturu;
  • kada pumpa stigne do donjeg kolena, automatski se pojavi čvrsta veza.

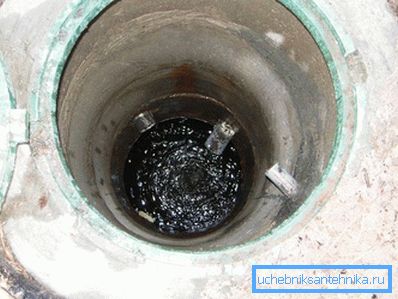

Montažni uređaj

Montažni uređaj

Kada se pojavi uređaj kanalizacione kanalizacije, prefabrikovani bun je važna veza u konstrukciji. Mora se instalirati u blizini kuće za prikupljanje otpadnih voda. Dno i zidovi bunara moraju biti osigurani pouzdano vodonepropusnost. U suprotnom postoji velika verovatnoća da će kanalizacija propuštati u zemlju. Površinske obloge obično se izrađuju betonskim, šljunkovitim ili pečenim opekom. Debljina bi trebalo da dostigne oko 25 cm. Spoljašnja strana zidova može biti izolovana slojem bitumena, unutrašnja strana bunara je malterisana, odnosno šavovi se prešu. Često se koriste u izgradnji betonskih prstenova, koji se složeni na posebnu ploču.

Da bi pumpa radila duže, poželjno je urediti bunar iz dva dela. Prvi dio će sakupljati otpadne vode. U drugom slučaju, morate instalirati pumpu koja će raditi nakon što voda pređe iz prvog odjeljka i dostigne određeni nivo. U ovom slučaju, čvrste frakcije će ostati u prvom delu.

Savjet! Ako je bunar u jednoj sekciji, onda je instalirana potopna pumpa za otpadne vode sa mlinom.
