Udaljenost između kanalizacionih bunara i drugih standardnih

Svrha pisanja ovog članka je sastavljanje osnovnih zahtjeva za dimenzije i rastojanja, koje treba slijediti prilikom polaganja drenažnog sistema. Moramo saznati koja je minimalna udaljenost između kanalizacionih šahtova, koja je veličina zaštitne zone postrojenja za prečišćavanje i kakav je prečnik kanalizacionih cijevi. Pa idi.

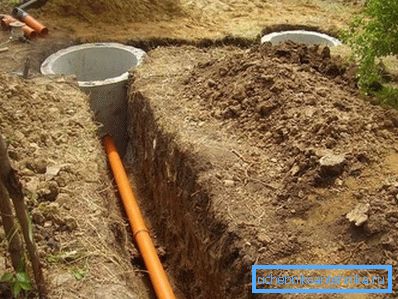

Kanali za kanalizaciju.

Izvori informacija

Glavni izvor informacija za nas biće Državni odbor SSSR-a SSSR-a, SNiP 2.04.03-85, usvojen 1986. godine. On reguliše postavljanje eksternih kanalizacionih mreža i izgradnju srodnih objekata.

Interesantno je: skoro istovremeno sa njim, usvojen je SNiP 3.05.04-85, koji opisuje uslove za izgradnju eksternih vodovodnih i kanalizacionih mreža. Ako je prvi dokument posvećen uglavnom dizajnu otpadnih sistema, drugi se fokusira na korištene materijale i tehniku ​​ugradnje.

Moraćemo da sakupimo neke informacije u drugom dokumentu - kod pravila SP 32.13330.2012. Ovo je ažurirana verzija SNiP 2.04.03-85, usvojena 2013. godine, koja ne otkazuje njegov efekat, već uvodi neke dopune u tekst.

Vels

Počnimo sa zahtjevima za lokaciju bunara. Da bismo to uradili, morat ćemo početi ispitivanjem njihovih tipova.

Vrste i svrha

  • Inspekcijski bunari služe za kontrolu rada kanalizacionog sistema i, što je najvažnije, za čišćenje u slučaju neizbežnih blokada.
  • Rotira - vrši istu funkciju na tačkama promene pravca kretanja akcija. Svaka krivina za cev je uvijek mesto povećanog rizika; pristup do njega u potpunosti rešava ovaj problem, omogućavajući vam da očistite pregradu kada se to desi.
Na fotografiji - boks za rotacionu kanalizaciju. Na preokretu postoji revizija za čišćenje klomaka.
  • Kompenzacija diferencijalnog nagiba. Prekomerna predrasuda nije ništa manje štetna za rad sistema otpada od njenog odsustva: prekomerno brzo kretanje otpadnih voda dovodi do činjenice da se čvrste frakcije akumuliraju u cevi, postepeno smanjivši njegovu dozvolu.
  • Glavčine su opremljene na zglobovima cevovoda.

Lokacija

Najmanja razdaljina između kanalizacionih šahtova prema SNiP za šahtove je određena veličinom cevi koja ih povezuje.

Prečnik, mm Najkraća daljina, m
150 35
200 - 450 50
500 - 600 75
700 - 900 100
1000 - 1400 150
1500 - 2000 200
Preko 2000 250 - 300

Nodalni bunari, kako je lako pretpostaviti, opremljeni su na svim mjestima koji spajaju kanalizacijske linije; rotirajući - gde cev mijenja smjer. Pored toga, oni bi trebali biti obezbeđeni u projektu na tačkama promene nagiba ili sekcije.

Dimenzije

Deonica kružnog bunara je ponovo određena odsekom cevi:

  • Do 600 mm - 1 m;
  • 700 mm - 1,25 m;
  • 800 - 1000 mm - 1,5 m;
  • 1200 mm - 2 m.
Dve najpopularnije veličine bunara.

Međutim: sa dubinom većom od 3 m, najmanji prečnik je 1,5 m.

Visina radnog dijela bušotine (od pladnja ili polica do poklopca) obično se uzima jednako 1800 mm. Jasno je da uputstva nisu uvek primenjiva: teren može primorati da povećava ili smanji dubinu. Ako je 1,2 m ili manje, poprečni presek se povećava u odnosu na gornje vrednosti za 300 mm; dok ne bi trebalo da bude manji od jednog metra.

Grla nisu napravljena 700 mm; prilikom upotrebe velikih cijevi treba preskočiti alate za čišćenje.

Suzi u vratu otežava čišćenje bunara.

Cijevi

Pri polaganju sistema za odvodnjavanje treba da se zasniva na sledećim najmanje veličinama cevi:

Objekt Najmanji prečnik, mm
Stambena i industrijska mreža u četvrti kvartal 150
Ulična mreža domaće i industrijske upotrebe 200
Intra-četvrta mreža oluje 200
Mreža ulične oluje 250
U unutrašnjoj četvrti i uličnoj mreži u naseljima sa zapreminom otpada manje od 300 m3 dnevno 150

Pored toga, SNiP reguliše nagib cevi.

Relevantno je ne samo za vanjske mreže: te iste vrijednosti treba poštovati prilikom postavljanja unutrašnjih kanala rukama.

  • Za cevi od 50 mm optimalan nagib je 0,035 (3,5 cm po linearnom metru).
  • Za 110 - 0,02.
  • 150-0.01.
  • 200 - 0,008.
Optimalni i minimalni dozvoljeni nagib za najpopularnije veličine.

Sanitarne zone zaštite

Njihova veličina je određena kako vrstom strukture, tako i njenom performansom.

Izgradnja Veličina sanitarne zaštitne zone u metrima kapaciteta, hiljadu m3 / dan
Do 0,2 0,2 - 5 5 - 50 50 - 280
Polje filtera 200 300 500 -
Poljoprivredno navodnjavanje 150 200 400 -
Biološko jezero 200 200 300 300
Crpna stanica 15 20 20 30

Šta bi trebalo da bude udaljenost od kanalizacije do podruma kolibe?

Evo parametara koji treba poštovati prilikom projektovanja autonomnog kanalizacionog sistema za privatnu kuću (kapacitet - manje od 15 kubnih metara dnevno).

  • Sanitarna zaštitna zona podzemnog filtracijskog polja je 15 metara.
  • Za filter filijale ili filter peska i šljunka, to je 25 m.
  • Septička jama može biti izgrađena 5 metara od temeljnog objekta, a filter može biti izgrađen na 8.

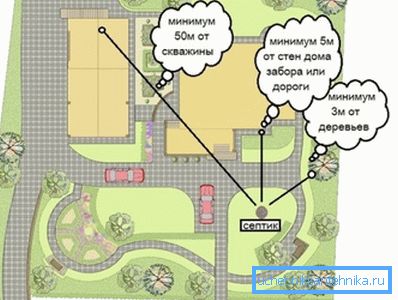

Lokacija septičke jame u vrtu.

Okreće se, dubina

Koji je najmanji radijus okretanja kolektora?

  1. Sa presekom do 1200 mm, jednak je prečniku cevi.
  2. Ako je cev debljina od 1200 mm, minimalni radijus okretanja je jednak njegovim pet prečnika.

Važno: u drugom slučaju, bunari za inspekciju trebaju biti izgrađeni na početku i na kraju krivine okretanja.

Koja je minimalna dubina koju možete postaviti kanalizaciju?

Vrijednost se utvrđuje pre svega dubinom zamrzavanja tla i iskustvom operativnih kanalizacionih mreža u regionu.

Ako ne postoje operativni podaci, minimalna dubina kanalizacije je:

  • Sa presekom do 500 mm - 0,3 m iznad dubine zamrzavanja tla;
  • Sa većim prečnikom - 0,5 m iznad nivoa zamrzavanja.
Minimalna dubina cevi prečnika 0,5 m.

U oba slučaja, rastojanje od vrha cevi do površine zemlje ili oznake nultog nivoa ne može biti manja od 0,7 m. Cena kršenja ovog pravila je povećana verovatnoća zamrzavanja cevi na mrazu i oštećenja vozila koja prođu. Ako je iz nekog razloga stanje neizvodljivo, cevi se postavljaju u betonsku ladicu i dodatno izoluju.

Zaključak

Nadamo se da će materijali ponuđeni čitaocu pomoći u dizajnu i samogradnji. Kao i obično, video u ovom članku sadrži dodatne tematske informacije. Successes!
