Telefonska kanalizacija: karakteristike konstrukcije i rada

Telefonske kanalizacione mreže su podzemne konstrukcije izgrađene uz upotrebu cevi i bunara. Objekti su dizajnirani za skrivenu i sigurnu lokaciju nisko-strujnih ili optičkih vlakana. U ovom članku ćemo pogledati koje vrste komunikacionih kanalizacija danas koriste, a koje su karakteristike njihove upotrebe.

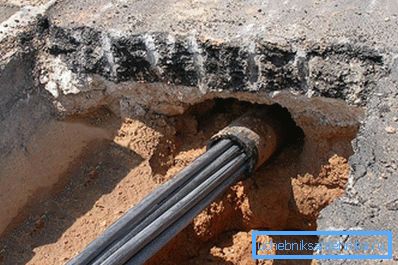

Telefonski put u polietilenskim cevima

Glavne vrste su njihove dizajnerske karakteristike.

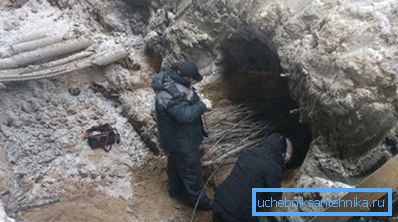

Izvođenje radova na popravku prije ugradnje šahta

Komunikacija kanalizacije, u skladu sa svrhom, podeljena je na dva tipa:

  • Glavna kanalizacija - Ovo je složen sistem koji se sastoji od cijevi, bunara i drugih elemenata namijenjenih za postavljanje kablom.

Izgradnja počinje u bunama stanica i ide duž glavnih linija. Tokom autoputa, na određenoj udaljenosti od jedne od drugih, nalaze se kontrolni i razvodni ormani.

Vrela su namenjena za provjeru integriteta kablova i za njihovo hitno zamjenu ili popravku. Specijalna oprema za distribuciju ugrađena je u distributivne ormane, od kojih je glavna linija podeljena na sekundarne distributivne vodove.

  • Distribucija otpadnih voda je cevovod s manjim prečnikom preseka nego cjevovod koji se koristi za postavljanje linije. Strukture potiču od distributivne opreme i vode direktno krajnjim korisnicima.

Važno: U glavnom gasovodu je uobičajeno postaviti samo liniju trupa. Shodno tome, u distributivnim kanalima se postavlja manji prečnik kabla. Ali, ako se različite rute poklapaju, one se mogu postaviti u jedan gasovod.

U skladu sa dizajnerskim karakteristikama komunikacije kanalizacija je podeljena na:

  • Modifikacije sa jednim rupom u kojima je cevovod po cijeloj dužini jedan kanal;
  • Multihole modifikacije u kojima se primenjuju blokovi iz nekoliko cevi.

Pravila za izgradnju kanalizacionih kanala ukazuju na mogućnost korišćenja ne samo betona i keramike, već i polietilenskih cevi čija cijena je manje visoka.

Izbor cevi se određuje u skladu sa geodetskim karakteristikama regiona. Zbog toga se pre izvođenja građevinskih radova sastavlja projekat u kojem se, zajedno sa parametrima dubine i prečnika polaganja, vrsta cijevi označava u skladu sa korištenim materijalima, kao i vrstom i brojem šahtova.

Pravilno projektovan i izgrađen kanalizacijski sistem vam omogućava da izvršite zamjenu zaptivki i instalaciju ožičenja sopstvenim rukama. Takođe možete redovno vršiti merenje i održavanje na liniji bez potrebe za otvaranjem površine ili zemlje.

Pored toga, pravilno konstruisana i konstruirana konstrukcija obezbeđuje optimalnu zaštitu instaliranog ožičenja od elektrohemijske korozije i mehaničkog oštećenja.

Zahtjevi za građevinske radove

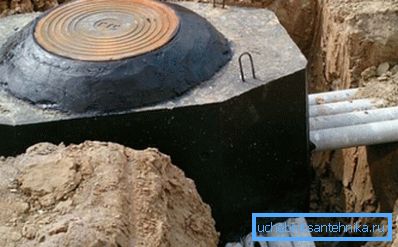

Na fotografiji - šaht za ugao

Izgradnja telefonskog kanalizacionog sistema vrši se u skladu sa nizom tehničkih uslova, pravila i propisa (pogledajte članak Povezivanje mašine za pranje sa kanalizacijom i vodom: 5 jednostavnih i nezavisnih koraka).

Glavni uslov za izgradnju telefonskih mreža je dug radni vek objekata. Usklađenost sa ovim zahtevom određuju performanse i pouzdanost struktura.

U vezi sa pojavom optičkih mreža, izgrađeni su kanalizacioni sistemi uzimajući u obzir mogućnost postavljanja oba tipa mreža. U nekim slučajevima izgrađeni su zasebni cjevovodi, projektovani za individualno polaganje optičkih vlakana.

Prilikom projektovanja i naknadne izgradnje kanalizacionog sistema neophodno je osigurati zaštitu od sljedećih faktora:

  • prodiranje gasa ili vode u cjevovode i bunare;
  • korozivni procesi (elektrohemijska korozija);
  • tektonske aktivnosti i, kao rezultat, mehaničkih efekata i oštećenja mreža;
  • efekti temperature.

U skladu sa pravilima izgradnje, prilikom postavljanja podzemne kablovske mreže, neprohodni deo ulice se bira sa visokokvalitetnom površinom puta. Ne preporučuje se postavljanje cjevovoda pod raskrsnice kolovoza puteva i željeznica, gdje se na tlu stavlja znatno mehaničko opterećenje.

Karakteristike konstrukcije uređaja za gledanje

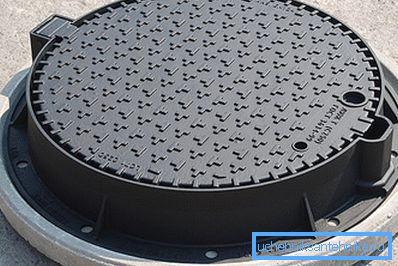

Na slici - otvor (tip T) za većinu modernih šahtova

Uputstvo za projektovanje i naknadnu izgradnju komunikacione kanalizacije zahtijeva prisustvo različitih vrsta uređaja za gledanje.

Inspekcijski izvori mogu biti od sledećih tipova:

  • kontrolne tačke - instalirane su na ravnim dijelovima staza;
  • ugao - ugrađen na plotu rotacije sa uglom od više od 15 °;
  • grananje - instalirano na onim područjima gdje je ruta razvedena u nekoliko različitih pravaca;
  • stanice - instalirane su na odeljcima isporuke rute za telefonske centrale.

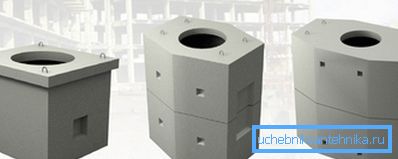

Glavna konfiguracija armiranog betonskog bunara

U skladu sa zahtevima za izgradnju telefonske kanalizacije, šahte treba da budu smeštene na udaljenosti od ne više od 150 metara od takvih zahteva, a to su zahtevi jednostavnosti i efikasnosti preklapanja između bunara tokom popravke i instalacije.

Armirani beton može biti prefabrikovan i prefabrikovan. Danas je dozvoljeno koristiti šahtove napravljene od drugih materijala. Međutim, njihova upotreba treba da bude motivisana karakteristikama lokacije ili karakteristikama zemljišta u koji se mreža produbljuje.

Važno: Da bi se povećao kapacitet otpadnih voda, već uređeni uređaji za gledanje nisu rekonstruisani, već su dopunjeni novim bunarima, koji se postavljaju u neposrednoj blizini starih uređaja za gledanje.

Zahtjevi za postavljanje kanala

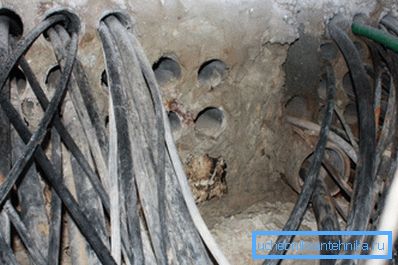

Na slici je primjer distribucije žica u različitim kanalima

Uputstvo za polaganje cijevi mora ispuniti niz zahtjeva, među kojima napominjemo sljedeće tačke:

  • Unutrašnja površina upotrebljenih cevi, bez obzira na vrstu materijala koji se koristi, treba da bude glatka.
  • Bez obzira na tip cevi koji se koriste, završena konstrukcija ne bi trebala imati štetan uticaj na ožičenje.
  • Gotovi cjevovod mora biti otporan na mehanička opterećenja, promjene temperature i efekte podzemnih voda.
  • Kod uređenja distributivnih mreža treba koristiti polietilenske cevi sa unutrašnjim presekom od 55-58 mm.
  • U rasporedu mrežnih mreža koriste se cevi od betona ili azbestnog cementa sa unutrašnjim presekom prečnika 90-100 mm. U nekim slučajevima mogu se koristiti polietilenski analogi prečnika od najmanje 63 mm.

Mogućnosti postavljanja mreže

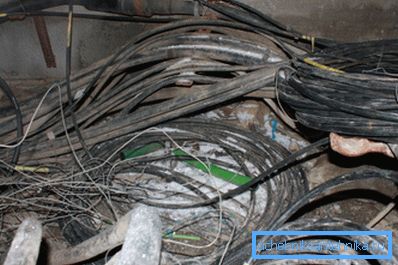

Primer neprofesionalnog rada sa mrežnim vlaknima i koaksijalnim ožičenjem

Kanalima se mogu postaviti kablovi za sve vrste komunikacije.

Polaganje se vrši u skladu sa sledećim zahtevima:

  • Polaganje se vrši u slobodnim komunikacijskim kanalima, u kojima ne treba pronaći više od šest žica istog tipa.
  • Kanali komunikacije u kojima se vlakno usmerava ne smeju se koristiti za prihvat električnih instalacija.
  • Ako je kanal okupiran električnim kablovima, onda je postavljanje nearmirnih optičkih vlakana dopušteno samo u prethodno položenim polietilenskim cevima PND-32-T.
  • Oklopni kablovi se polažu na slobodne i zauzimane kanale bez upotrebe polietilenskih cevi.
  • Postavljanje neuređenog provodivanja vrši se u kolektoru male sekcije.
  • Prečnici položenih komunikacionih kablova ne smeju biti veći od 75% prečnika preseka kanala.

Metode postavljanja kablova

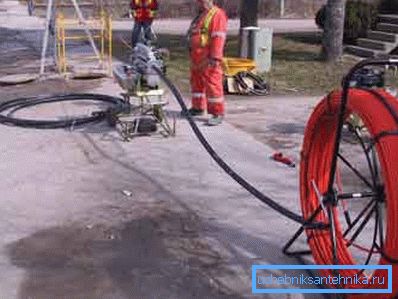

Na fotografiji - upotreba ručnog vitla sa čeličnim kablom

Metode vuče kablova zavise od vrste i težine.

Ovi parametri moraju se uzeti u obzir prilikom odabira odgovarajuće metode i odgovarajućeg alata.

  • Kablove mase ne veće od 1500 kg / km se ručno rukuju pomoću sintetičkog ili čeličnog kabla;
  • Kablovi mase ne veće od 6000 kg / km se izvlače ručnim vitlom opremljenim čeličnim kablom prečnika najmanje 8 mm;
  • Kablove mase veće od 6000 kg / km se vuče pomoću mašine i čeličnog užeta prečnika najmanje 11,5 mm.

Zaključak

Sada znate kakva je moderna telefonska linija, kako je izgrađena i kako se to radi. Više korisnih i informativnih informacija možete pronaći tako što ćete gledati video u ovom članku (pročitajte i članak Polipropilen kanalizacione cijevi - inovativno rješenje u oblasti vodovoda).
