Metode instalacije vodovoda

Vodeni bunari prema SNiP-u su podzemne konstrukcije, čija je svrha u njih instalirati opremu za snabdevanje vodom. To mogu biti ventili, ventili, merni uređaji, zaporni ventili itd. Ovi dizajni mogu imati pravougaone ili zaobljene oblike.

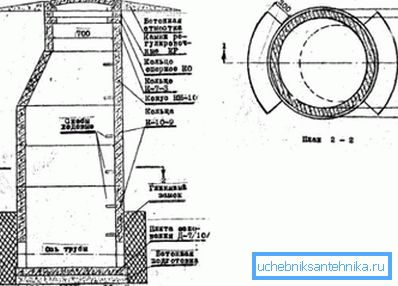

Na slici, shema konstrukcije sa željenom veličinom.

Opšte odredbe

Ovi objekti su potrebni za ugradnju različite opreme u njih.

Zahtjevi za ugradnju spoljnih delova inženjerskih komunikacija sadržani su u SNiP br. 2.04.0 / 84.

Uopšteno govoreći, detalja vodnog bunara izgleda ovako.

  1. Njegova visina od nivoa drenaže do poklopca treba biti najmanje 150 cm.
  2. Za mreže sa presekom do 400 mm, minimalni razmak od zida konstrukcije do cevi treba biti 30 cm. Za sekcije od 500/600 mm - to je 50 cm, a sa prečnikom sistema većim od 600 mm - 70 cm.
  3. Prihvat cijevi s poprečnim presekom do 40 cm treba postaviti najmanje 0,3 m od zidova. Ako je prečnik veći od 40 cm, razmak se povećava na 0,5 m.

Obratite pažnju! Ova uputstva poboljšavaju udobnost instalacije. Ako je veličina prirubnice velika, onda se za pričvršćivanje koriste gusti vijci, često se moraju pričvrstiti dugačkom polugom.

Dizajniranje crta armiranog betona.
  1. Jačina sa kraja utičnice, okrenuta prema zidu, za presek do 30 cm treba da bude od 40 cm, a prečnik veći od ove vrednosti -0,5 m.
  2. Gornji deo uvlačnih stabljika utikača treba da bude odvojen od svih površina od 30 cm. Volan sa fiksnim tipom štapa zahteva 50 cm slobodnog prostora.

Od dna cevi do nivoa posteljine treba da bude:

  • sa presekom do 40 cm - 25 centimetara;
  • sa prečnikom 50 / 60-30;
  • sa presekom veći od 60-35.

Obratite pažnju! Da bi prodrli u bunar, poželjno je opremiti svoj zid sopstvenim nosačem od čelika ili livenog gvožđa. Ako to ne učinite, možete koristiti merdevine ili merdevine.

Čelični poklopci za vodu i kanalizaciju ne moraju biti izolovani. Izolovani elementi se koriste ako postoji tehničko opravdanje. Na primjer, u području teške zime.

Armirane betonske konstrukcije

Uređaj je bunar iz armiranog betona.

Najčešći prefabrikovani tvornički izvori armiranog betona.

Ono što čini tako dobro

Uređaj vodovoda iz betonskih prstena je sledeći:

  • putna ploča;
  • prsten je komplementaran;
  • vrat;
  • podna ploča;
  • zidni prsten;
  • otvor sa poklopcem;
  • donja ploča.

Dimenzije prstena vodenih bunara date su u tabeli.

Označavanje proizvoda Dimenzije u mm Težina u kg Troškovi
Visina Debljina zida Int. prečnik
COP / 7/1 100 80 700 46 340
COP / 7 / 1.5 150 80 700 68 350
COP / 7/3 350 80 700 140 590
KS-7-5 500 80 700 230 800
COP / 7/6 600 100 700 250 825
COP / 7/9 900 80 700 410 1230
COP / 7/10 1000 80 700 457 1280
COP / 10/5 500 80 1000 320 1105
COP / 10/6 600 80 1000 340 1130
COP / 10/9 900 80 1000 640 1530
COP / 12/10 1000 80 1200 1050 2115
COP / 15/6 600 90 1500 900 2060
COP / 15/9 900 90 1500 1350 2670
COP / 20/6 600 100 2000 1550 3345
COP / 20/9 900 100 2000 2300 4015
COP / 25/9 900 120 2500 2200 16,100
KO / 6 70 120 580 60 390

Montažna konstrukcija

Vodovodne armirane betonske bunare najčešće se montiraju za stambene zgrade. Za svoje domove se takođe koriste. Međutim, u većini slučajeva privatni vlasnici popunjavaju monolitne kvadratne ili pravougaone strukture (zahtevaju jednostavnije oplate nego za okrugle kolege). Građevinske organizacije koriste više sofisticiranih metoda koristeći gotove fabričke prstenove.

Dalje kratko o tome kako se samo-instalacija vodovoda iz armiranog betona.

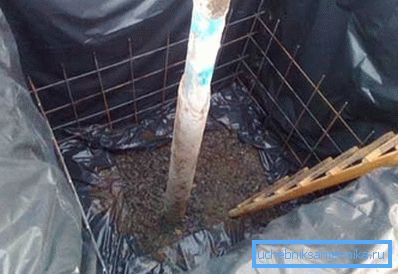

Samostalni raspored betonskog bunara.
  1. Treba napomenuti da će oplata uređaja biti komplikovana jer mora imati otvore za mrežne tacne i ulaz.
  2. Prvo treba da kopate jamo, a zidovi bi trebali biti 20 cm širi od veličine budućeg bunara.
  3. Pored dna jame treba sipati 20 cm šljunka ili peska. Ovaj sloj će biti osnova zidova i služi kao drenaža.
  4. Zidovi jame moraju biti prekriveni vodonepropusnom valjkom - plastična folija, hidroizolacija, krovni premaz. Takav pod takođe ne dozvoljava da voda iz betona bude apsorbovana u tlo, čime se smanjuje čvrstoća konstrukcije.
  5. Onda je okvir za ojačanje montiran. Može se napraviti od valovitih šipki, vezanih za žarenu žicu ili fabričku mrežu.
  6. Zatim se oplata izbacuje. Materijal za njega može poslužiti kao vezivna šipka otporna na vlagu, ploče, OSB, glatki sloj itd.
  7. Fabrički beton M-200 ili nezavisno mešana smeša se sipa u gotovu kutiju u slojevima od po 30 cm. Proporcije rešenja: 1 udela cementa, 3 akcije kvarcnog peska i 3 akcije šljunka. Svaki od slojeva koji se sipaju je ojačana spajanjem.
  8. Kada se beton potpuno osuši, na vrhu se postavlja tvornička ploča, koja ima poklopac i poklopac vodenog bunara.

Opeke od cigle

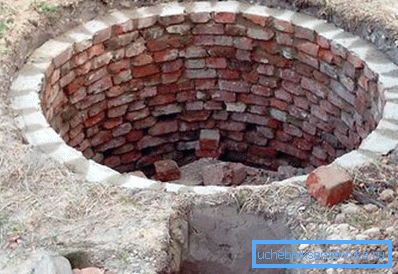

Izgradnja cigle.

Uređaj vodovoda iz cigle - radno intenzivniji proces. Dimenzije jame za njih bi trebale biti veće nego kod betonskih kolega. Činjenica je da je opekom potrebna spoljna hidroizolacija, koja je opremljena sa nekoliko slojeva zagrejanog bitumena.

Obratite pažnju! U ovom slučaju, potrebno je izvršiti polaganje samo od žute ili crvene keramičke opeke. Silikat se pravi na osnovi kreča i brzo se uništava u okruženju vlage.

Stavite materijal u pola cigle. Njihovi horizontalni redovi su vezani najmanje 25% dužine elemenata. Kao vezivo koristi mješavinu cementne peske u omjeru od 1: 3. Debljina zidnih zglobova je 1 / 1,5 cm.

Završne plastične konstrukcije

Spremna konstrukcija od plastike.
  1. Plastični postrojenja omogućavaju uštedu vremena.
  2. Dizajn vodovoda ovog tipa sastoji se od debele valovite cevi izrađene od PE ili PP. Struktura ima grane za ploče i zaptivne prstene.
  3. Da bi se povećala krutost prstena konstrukcije, napravljena je sa dvostrukim zidovima.
Preklopni tip dizajna.
  1. Cena plastičnih bušotina je prilično visoka - proizvod od dva metra sa odsekom od 0.7 m košta 15/17 hiljada rubalja.

Instalacija objekata

  1. Jama kopa, nešto veća od samog vrela. 15/20 cm će biti dovoljno.
  2. Pad peska pada.
  3. Zatim se struktura spušta u jamu.
  4. Ako struktura ima potopljenu komoru, popunjena je betonom. Zbog toga, bušotina neće plutati u vlažnom tlu.
  5. U zgradi su instalirane komunikacije i oprema.
  6. Izvršava se popunjavanje.

Zaključak

Bunari za vodovodnu mrežu imaju važnu funkciju. Oni nude opremu koja reguliše i kontroliše rad sistema.

Video u ovom članku će vam pomoći da razumete njegovu temu.
