Kanalizacija u kupatilu: tehnološki uređaji i principi

Udoban odmor u prekrasnom drvenom kupalištu može uništiti svaku malu stvar, na primer, nepropisno uređenu kanalizaciju. U ovom slučaju, soba će mirisati neprijatne i jedva da će neko uživati ​​u njoj. Da bi kanalizacioni sistem u kupatilu radio kao švicarski sat, lakše je odmah uzeti u obzir sve suptilnosti ovog posla nego da se u budućnosti bavi brojnim ispravkama.

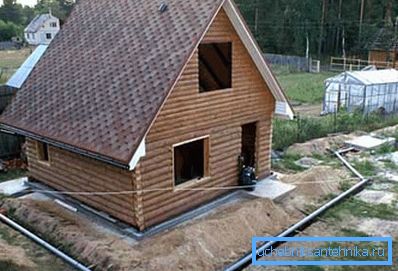

Uređaj za kanalizaciju u kupatilu

Opšti principi kanalizacije

Glavni zadatak kanalizacionog sistema je odvodjenje odvodnih kanala i njihovo ispuštanje: bilo na centralizovani sistem za odvodnjavanje, ili na odvodnu jama ili septička jama od kanalizacije. Što se tiče kupatila, često se otpadna voda ispušta iz WC-a u kanalizaciju, što treba uzeti u obzir kada se u kupatilu izrađuje kanalizacioni sistem.

Postoji nekoliko sistema za odvodnjavanje:

  • koristeći drenažni bunar;

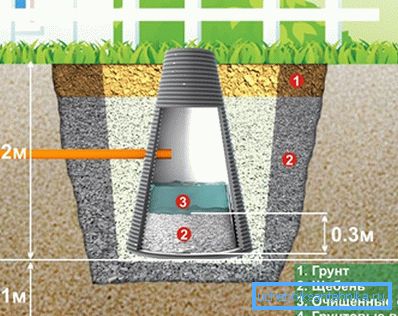

Šematski prikaz drenažnog bunara
  • koristeći septička jama;

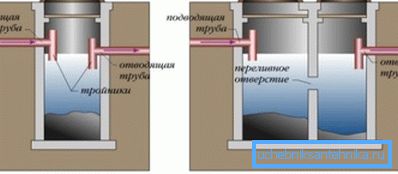

Jednosmerne i dvokomorne septičke jame
  • sa ispuštanjem kanalizacije u centralizovani drenažni sistem.

Prilikom izbora pogodne opcije, potrebno je uzeti u obzir zapreminu odvoda i tla na dacha. Dakle, ako je tlo dobro propušteno za vodu, onda možete učiniti najjednostavniju kanalizacionu kanalizaciju. U suprotnom, možda bi najbolje rešenje bilo da se koristi jama za sakupljanje srednje vode, onda se otpadna voda ispušta kroz nagnut cevovod.

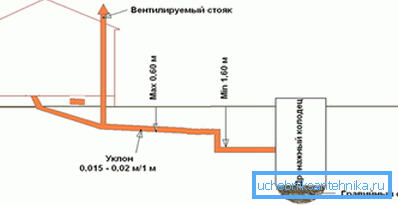

Šema šema u kupatilu

Na dacha se najčešće koriste samo prva dva sistema kanalizacije, malo je verovatno da postoji centralizovani kanalizacijski sistem izvan grada. Varijanta sa septičkim rezervoarom može se nazvati univerzalno rješenje.

Opšta pravila za dizajniranje kanalizacije

Što se tiče regulatornih dokumenata, pažnju treba obratiti prije svega na SNiP 2.04.03-85, SNiP 2.04.01-85. Svi zahtevi sadržani u ovim dokumentima utvrđuju maksimalno dozvoljene udaljenosti od septičke jame (drenažni bunar ili septička jama) do stambenih prostorija i tačaka za dovod vode.

Kako napraviti kanalizaciju u normi za kupanje ne kaže, informacije sadržane u njemu će biti korisne samo u fazi planiranja.

Za varijantu otpadnih voda korišćenjem septičkog rezervoara preporučuje se održavanje sljedeće udaljenosti između septičke jame i drugih objekata:

  • na udaljenosti od najmanje 5 m mora biti ostavljeno do stambene zgrade;
  • pre ograde odvajanja dacha parcela, treba da bude najmanje 2 metra, a uopšte takve stvari kao što je septička jama bolje je da se kreću u unutrašnjost;

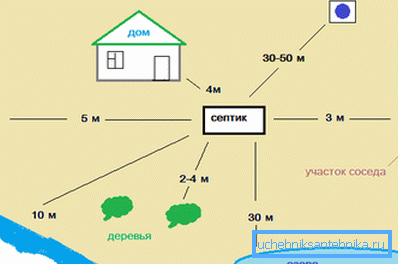

Na dijagramu se vidi preporučeno rastojanje od septičke jame
  • Najvažniji kriterijum može se smatrati rastojanjem do dovoda vode, što je veće, to je bolje. Ako je zemlja pješčana, onda je bolje imati septička jama na udaljenosti od 40-50 metara od nje. U slučaju kohezivnog zemljišta, ova rastojanja se mogu smanjiti na 25 - 30 metara.

Obratite pažnju! Ako ne poštuju pravila za postavljanje septičkih jama i pojavu podzemnih voda, rizik od zagađenja se povećava. Ako se podzemne vode koriste za vodosnabdevanje kod kuće, onda to može uticati na ljudsko zdravlje.

Kanalizacija sa septičkim spremnikom

Redosled kanalizacionog sistema se sastoji iz sledećih faza:

  • planiranje - raspored septičke jame i jarkova je prikazan na dijagramu ploha;
  • kopanje jarkova i rupa za postavljanje septičkih jama;
  • polaganje cjevovoda;
  • ispitivanje sistema drenaže;
  • popunjavanje jarkova;
  • postavljanje septičke jame.

Važno je da se ne grešite sa materijalima - za taj deo cevovoda, koji će proći na ulici, potrebno je koristiti plastične cijevi narandžaste boje. Dozvoljeno je koristiti cijevi od livenog gvožđa, ali velika težina ne dodaje njihovoj popularnosti, a cijena cijevi od livenog gvožđa nije toliko mala.

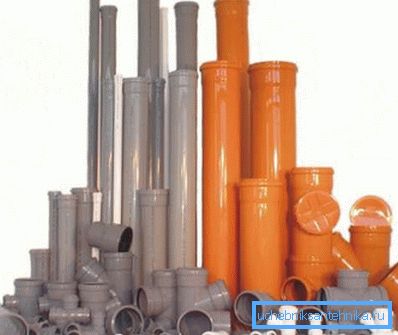

Narančaste cevi se koriste za spuštanje spolja, a sivo - unutar kupke.

Što se tiče prečnika cevi, ako je zadatak sistema isključivo izlivati ​​vodu iz kupatila, onda je dozvoljen cjevovod od 50 mm. Iako je bolje zaustaviti na prečniku od 110 mm, to će vam omogućiti da povežete toalet sa sistemom.

Obezbeđivanje potrebnog nagiba

Kanalizacija za kupanje rukama počinje kopanjem kanala za polaganje cijevi. Voda kroz cevovod se kreće gravitacijom, pa je neophodno osigurati dovoljno nagib dna jarka.

Kada hidraulička obrada uzima u obzir prečnik cevi i brzinu protoka vode. Naravno, nema smisla svaki put provoditi proračune, tako da možete koristiti gotovu vrednost nagiba u zavisnosti od prečnika cijevi.

Vrednosti nagiba u zavisnosti od prečnika cevi

Prečnik, mm Nagib, cm / m
50 2.5 - 3.5
110 1.2 - 2.0
150 0,7 - 1,0
200 0,5 - 0,8

Pored toga, potrebno je uzeti u obzir dubinu zamrzavanja tla, u protivnom će se u cevi formirati ledeni utikač, a protok vode postaje nemoguć.

Mapa prikazuje vrednosti dubine zmije za različite regione post-sovjetskog prostora (srednje vrednosti se određuju interpolacijom)

Što se tiče dubine jarka, potrebno je pratiti sledeće preporuke:

  • treba se usredsrediti na nivo tla iza osnove problema;
  • minimalna dubina jarka unutar temelja treba da bude oko 50 - 70 cm;
  • Da biste utvrdili šta bi trebala biti dubina jarka na kraju jarka, potrebno je znati njegovu dužinu i nagib.

Nakon završetka iskopa, naklon se proverava korišćenjem hidrauličkog nivoa ili nivoa. Zatim se sloj peska debljine oko 5 cm sipa na dno jarka i sabijeni (nagib mora ostati).

Polaganje cijevi

Vertikalne sekcije cevi mogu se fiksirati vezivanjem na palicu koja se pogura u zemlju. Bolje je podići visinu ovih sekcija sa marginom, a nakon ispunjavanja estriha višak se može prekinuti.

Vertikalni elementi gasovoda moraju biti rigidno fiksirani

Pri polaganju cevi poželjno je dodatno obmotati izolacionim materijalom od pene. Zbog toga će drenaža kupke sa vlastitim rukama postati "otporna na mraz", pa čak i ako dio cjevovoda bude u zoni zamrzavanja tla, odvodi se neće zamrznuti.

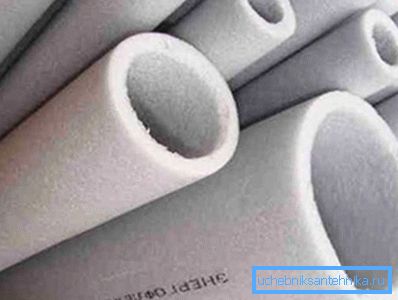

Cev se može postaviti na uobičajenu izolaciju za ventilacione cevi

Obratite pažnju! Preporučljivo je urediti šahtove na mestima okretanja, a najmanje jedan bun takođe treba staviti na dugačku ravnu. U slučaju mogućih problema sa protokom vode, lakše ćete pronaći grešku.

Nakon ugradnje svih dijelova cevovoda, potrebno je provjeriti nejasnoću spojeva i usklađenost sa nagibom. Da biste to uradili, dovoljno je da sipamo par litara vode u vertikalnu dionicu cjevovoda, a zatim izmerite koliko je vode došlo do izlaza.

Ako su zapremine gotovo jednake, onda je cevovod pravilno postavljen. Posle toga možete sahraniti rov.

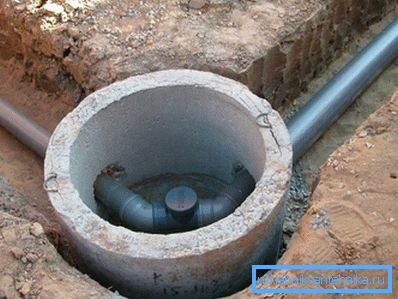

Na slici - šahta

Eliminišite neprijatan miris

Svaka kanalizacija u kupatilima - sa svojim rukama treba da bude opremljena dobro ventilacijom. Da bi to učinili, dovoljno je obezbediti ventiliran podizač unutar temeljice i dovesti ga spolja kroz krov.

Na tačkama ispuštanja vode (na betonskoj površini u kupatilu) neophodno je ugraditi roletne. Zbog priključka za vodu, ovi uređaji ne dozvoljavaju da miris iz kanalizacije ulazi u prostorije. Ako zanemarimo ventilacionu cev, u cevovodu će se stvoriti retenzioni prostor, a povećani pritisak će prekinuti vodu.

Na dijagramu se vidi vertikalni ventilacijski kanal.

Uređaj za gašenje požara

Kupljeni kontejneri nisu jeftini, tako da sa malom količinom otpada (do 800 litara nedeljno) možete raditi sa gumenom gumom domaćeg gasa.

Uputstvo za uređaj takvog septičkog spremnika sastoji se od sljedećih stavki:

  • kopanje jama od 2x2 m i dubinu od najmanje 2,5 m;
  • drenažna podloga se sipa na dno jame (sloj peska 15 cm, a na vrhu sloj šljunka - 15 cm);
  • u zavisnosti od zemljišta i količine otpada, izračunava se potreban broj guma. Za glinastu tlu i nedjeljni odvod do 800 litara, dovoljno je 7 guma, složene su jedna na drugu, jama je popunjena drenažnim prskanjem sa strane, a vertikalna drenažna cijev se može postaviti u centar;
Gumenjak septička jama
  • rupa se pravi u gornjoj gumi za cev;
  • poklopac za septička jama može se napraviti od metala ili betona. U njemu morate ostaviti rupu za ventilacionu cev.

Obratite pažnju! Ventilacija septičke jame je obavezna, bez pristupa svežem vazduhu, bakterije ne mogu efikasno da funkcionišu.

Rezultat

Predložena kanalizacija u kupatilu je efikasna, jednostavna i niskobudžetna, morate trošiti novac samo na kupovinu cijevi. Izvođenje radova prema ponuđenom uputstvu garantuje brzo uklanjanje odvoda i odsustvo neprijatnog mirisa. Zahvaljujući tome garantovano je ugodan boravak.

Na video snimku u ovom članku se detaljnije razmatra pitanje kanalizacije u kupatilu.
