Kanalizacija: klasifikacija, tehnička rješenja, korišteni

Kada se pojavio prvi kanalizacioni sistem? Po kojim znacima su ovi sistemi klasifikovani? Od čega su napravljeni? U članku moramo pronaći odgovore na ova i neka druga pitanja.

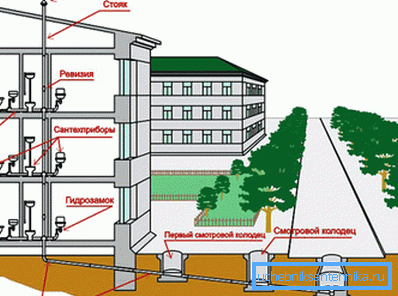

Zemljište u urbanoj kanalizaciji.

Istorija

Počnimo sa kratkim istorijskim pregledom.

Najstariji poznat sistem za odlaganje otpadnih voda izvan grada pronađen je tokom istraživanja u gradu Indije Mohenjo-Daro, izgrađen prije više od 4.600 godina.

Drugi najstariji projekat je Veliki peščar u Drevnom Rimu, sagrađen na prelomu 7. i 6. vijeka prije nove ere. Skala strukture je impresivna: kanal, koji je igrao ulogu kolektora, ima visinu više od četiri metra širine od tri metra.

Zanimljivo: kanalizacioni sistem izgrađen pre više od tri hiljade godina nije upravo zadržan do našeg vremena. Koristi se za preusmeravanje kišnice do danas.

Otprilike u isto vreme, izgradnja kanalizacionog sistema datirana je u 200 tisuće kineskom gradu Linzi, što je bilo ogromno za to vreme.

A šta je sa prosvetljenom Evropom? Nažalost, nemamo ništa da se hvalimo: do 18. veka, kanalizacija se jednostavno nalazila na ulicu ili, u najboljem slučaju, u nepropusne jame, zagađujući podzemne vode. Rezultat je bio sasvim prirodna epidemija, koja je u nekim godinama kosila do trećine stanovništva.

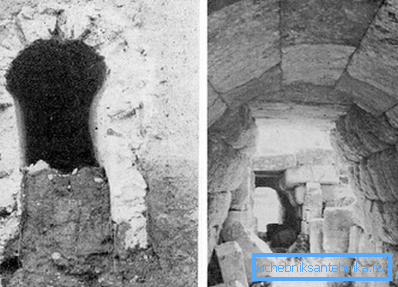

Podzemne kanalizacije drevnih vremena u Atini i Eretriji.

Klasifikacija

Koje vrste kanalizacionih sistema se mogu razlikovati u našem vremenu?

Klasifikacija je moguća na više osnova.

Lokacija, funkcionalnost

  • Domaća kanalizacija prikuplja domaću i industrijsku otpadnu vodu unutar stambene zgrade, industrijskih objekata, skladišta itd. i šalje ih dalje.
  • Vanjski prevoz otpadnih voda iz zgrada do postrojenja za prečišćavanje otpadnih voda.
  • Konačno, postrojenje za prečišćavanje otpadnih voda pretvara zagađenu otpadnu vodu u bezopasni čvrsti otpad, mulj (često se koristi kao đubrivo) i prečišćena voda, koja se može ispuštati u bilo koje vodno tijelo ili jednostavno na reljef.

Vrsta otpadnih voda

Sastav otpadnih voda i njegovo poreklo takođe variraju.

Koje su opcije moguće?

  • Domaćinstva (fekalija i domaćinstvo). To je, zapravo, ono što se spaja u toalete, kupatila i kuhinjske sudopere stambenih zgrada.
  • Industrijska preduzeća - tečnog otpada.
  • Konačno, sadržaj oluje od kanalizacije je kišnica i topljena voda.

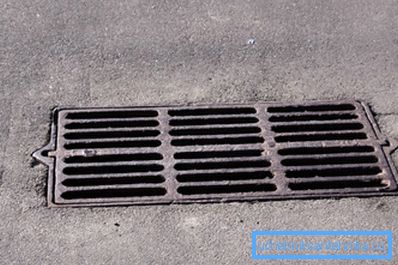

Primanje dobro odvodnjavanje.

Imajte na umu: u većini slučajeva, odvodi od oluje ne zahtevaju čišćenje i ispuštaju se u bilo koje lokalno vodno tijelo. Izuzetak je kanalizacija koja ulazi u atmosferski sistem sa teritorije preduzeća, autobuskih stanica, benzinskih stanica i drugih jako zagađenih područja.

Autonomija

Domaćinstvo i, retko, sistemi industrijskog otpada mogu se podijeliti na još jednoj osnovi:

  • Centralizovani ujedinjeni odvodi velikog broja pretplatnika;
  • Autonomni kanalizacioni sistemi su pojedinačno orijentisani. Moraju osigurati ne samo transport, već i korišćenje proizvoda ekonomske aktivnosti.

Zanimljivo: najefektivniji autonomni kanalizacijski sistemi, uključujući stanice dubokog biološkog tretmana, omogućavaju vam da uklonite do 98% zagađenja, što vam omogućava da otpadnu vodu ispuštate na površinu zemlje ili ih koristite za navodnjavanje.

Glava i drift

U najvećem dijelu kanalizacionog sistema gradova - samopokrivajući: položeni su stalno pristrasnošću prema postrojenjima za prečišćavanje otpadnih voda. Žao, ne svugde olakšanje omogućava obezbeđivanje potrebnog nagiba: na brdovitom terenu, prevoz odvoda u potpunosti ili delimično obezbeđuje fekalne pumpe.

Odgovarajuća šema se naziva pritisak.

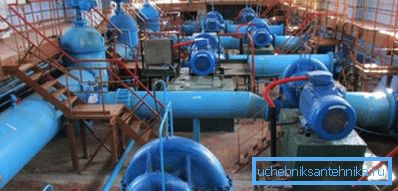

Kanalizaciona pumpa.

Interakcija olujnih i kućnih sistema

Grad ili selo je teritorija u kojoj je neophodno riješiti problem povlačenja kako domaćih, tako i olujnih drenaža. Šema povlačenja se može sprovesti na tri načina.

Ime Opis Aplikacija
Zajednički Domaći i oluji se spajaju u zajedničku mrežu Zajednički kanalizacijski sistem je profitabilan prvenstveno u malim gradovima. Dovodna mreža je uglavnom mnogo jednostavnija; Međutim, njegov kapacitet mora biti znatno viši nego što je potrebno za uklanjanje kućne otpadne vode.
Odvojeno Domaći i oluji se sakupljaju i odlažu odvojeno. Šema je tipična za sve većim gradovima.
Delimično Kućna i olujna kanalizacija prikupljaju različite mreže, ali se spajaju u zajedničku kolekciju Rešenje za područja sa visokim nivoima zagađenja. Koristi se kod čišćenja kiše i rastopljene vode.

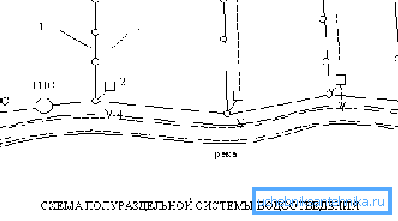

Jedna od mogućih semi-odvojenih šema.

Elementi i materijali

Hajde da se upoznamo sa glavnim elementima kanalizacionog sistema i materijalima koji se koriste za njihovo stvaranje.

Comb

Unutrašnja kanalizacija. Primio je ime za oblik karakterističan za kompaktne stanove s susednim uređenjem kupaonice i kuhinje: tri slavine (do umivaonika, kadu i sudopera) formiraju nešto što daleko podseća na češalj.

Primenljivi materijali:

  1. Do 70-80-ih godina prošlog vijeka - liveno gvožđe. Za zaptivanje priključaka utičnice korišćen je kabol (impregnirana ulja ili impregnirana smola) i, manje uobičajeno, taloženje sumpora.

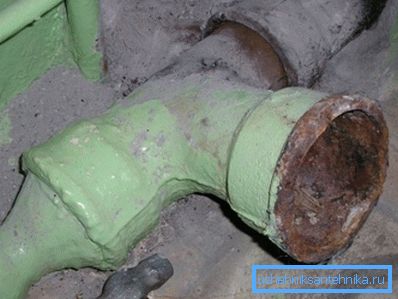

Demontaža čelika od lijevanog željeza.

Pažnja: demontaža sivih spojeva zahtijeva njihovo grijanje sa ventilatorom ili fenom. Vodite ovaj rad vlastitim rukama, ne zaboravite na zaštitu respiratornih organa: isparavanje je toliko korozivno da može izazvati grčeve respiratornog trakta.

  1. Sledećih 20 godina masovno su koristili monolitni plastični češaljki. Povezani su sa livenim gvozdenim čepovima sa zapečaćenjem istog kabla.
  2. Konačno, sada se masovno koriste kombinovane konstrukcije polivinilhlorida i polipropilena sa gumenim zaptivkama.

Riser

Vertikalna cev koja kombinuje glavnike nekoliko stanova. Otvara se krov, čime se obezbeđuje ventilacija.

Prema sadašnjem SNiP-u, obavezno se isporučuje nekoliko revizija (čišćenje rupa):

  • U prizemlju i / ili u suterenu;
  • Na gornjem spratu zgrade;
  • Sa visinom od više od 5 - na tri sprata.

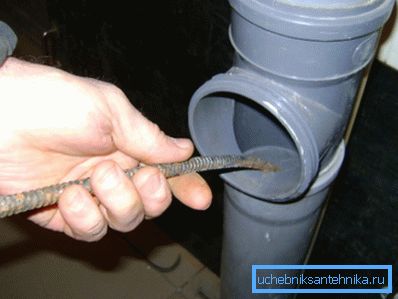

Na fotografiji - čišćenje stuba kroz reviziju.

Postoje timovi zvonastih plastičnih kanalizacionih cijevi, a retko i lijevano gvožđe.

Korisno: cevi modernog livenog gvožđa sve više su opremljene istim gumenim zaptivkama kao plastika. Ovo na neki način pojednostavljuje instalaciju, ali ne doprinosi popularnosti livenog gvožđa: čvrsta masa i tri puta četiri puta veća cena čine ga upitnom kupovinom.

Lezhnevka

Horizontalna grana, koja kombinuje nekoliko podizača i završava sa oslobađanjem bunara. Opremljen je sa revizijama ili čišćenjem na krivinama; položeni konstantnim nagibom, koji je određen prečnikom cevi:

Prečnik, mm Nagib, cm / m
110 2
150 1
200 0.8

Materijali su isti kao kod risara. Nenad: kada visi plastične cijevi, maksimalni razmak između držača ne sme biti veći od 10 prečnika. Uputstvo je povezano sa činjenicom da se plastika u velikim razmakima može podvrgavati svojoj težini, stvarajući kontra-kosine.

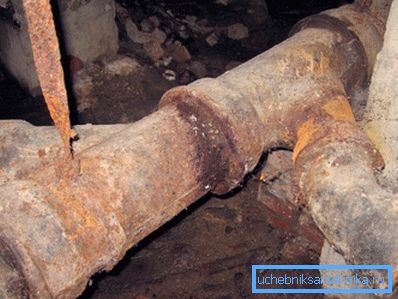

Ploča od livenog gvožđa u kući sedamdesetih godina.

Pa

Vrela je isporučila svu spoljašnju kanalizaciju. Cilj - periodična revizija i čišćenje klomaka.

Inspekcijski izvori su montirani:

  1. Na ravnim dijelovima kanalizacije u povećanjima koja su direktno proporcionalna prečniku cevi.
  2. Na svim uglovima.
  3. O povezivanju dve ili više grana.

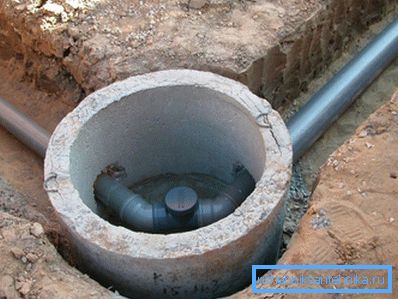

Rotira se dobro.

Osim toga, bunar može nadoknaditi prekomerni nagib reljefa.

Tradicionalni materijal za zidove bunara je cigla; Danas se u izgradnji bunara masivno koristi armirano-betonski prstenovi. Potpuno zapečaćen dizajn polietilena i polipropilena postaje sve popularniji.

Kolekcionar

Jednostavno rečeno, ovo je velika cev koja povezuje mreže ulica i dvorišta na putu do postrojenja za prečišćavanje. Prečnik - od 600 do 2400 ili više milimetara. Materijali - opeka, armirano-betonski prstenovi, monolitni armirani beton, cevi od polietilena.

Uslovi korišćenja

Pravila za korišćenje kanalizacionih sistema u domaćinstvu su uopšteno prilično očigledna:

  • Ne možete ih koristiti za recikliranje nerastvorljivog i čvrstog otpada;

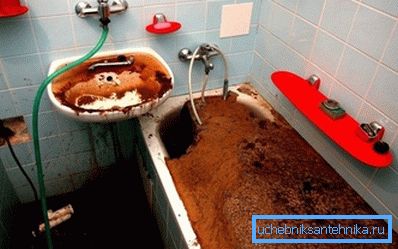

Posledice blokade na prvom spratu stambene zgrade.
  • Zabranjeno je ispuštanje u sistem otpada toksičnih, isparljivih i zapaljivih materija;
  • Ne preporučuje se ispuštanje velikih količina tople vode sa temperaturom od 80 ° C i više (naročito kada su sistemi za grejanje ispiranja). Lokalno pregrevanje može dovesti do gubitka tezine spojeva i deformacije plastičnih cevi.

Zaključak

Nadamo se da će materijali ponuđeni čitaocu biti korisni.

Dodatne informacije o uređenju kanalizacionog sistema mogu se naći u video snimku ovog članka.
