Kako izračunati drenažu na sajtu

Kao što znate, prije započinjanja građevinskih radova potrebno je napraviti plan i izračunati parametre cele strukture. Samo sa pravilnim proračunima, struktura koju ste izgradili će funkcionisati na 100%. Ovaj članak će razmatrati kako izračunati odvodnju na lokaciji prije izgradnje.

Izbor drenaže i njene šeme

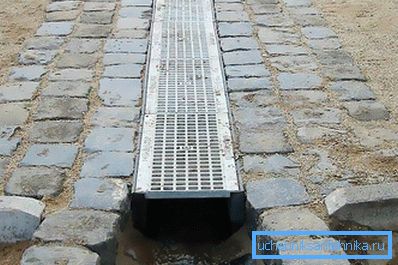

Površinska drenaža

Činjenica je da postoje dve vrste drenaže: površno i duboko. Pre izračunavanja odlučite koju vrstu drenaže ćete izgraditi.

  • Površinska drenaža je dizajnirana da prikupi kišu i istopi vodu. Zbog toga, ako je takav sistem dovoljan za vas, nastavite sa crtanjem rasporeda zaliha za zalivanje i vodovoda za dovod vode. Oluci treba da budu postavljeni oko perimetra mesta gde se otpadne vode sakupljaju sa čvrstih površina: asfaltne staze, platforme i odvode sa krova zgrade. Izračunava se nagib oluka, kao i kod postavljanja kanalizacije - 2 cm po dužini od 1 m. Napraviti odvodnu šemu i izračunati nagib, nastavite sa izgradnjom.
  • Drenaža dubine je dizajnirana da se odvode sa teritorije ne samo da se kiše i topi voda, već i trajno se javlja na malu dubinu podzemnih voda. Ako nije moguće preusmeriti kišnicu van lokacije, onda se oluci sa krovova kuća mogu presečiti u duboku drenažu. Počevši od mapiranja drenaže, razmotrite ovu nijansu. Izračunavanje ove vrste konstrukcije je mnogo komplikovanije. Odvodna cev treba raditi duž cijelog perimetra zgrada, ali ne bliže od 3 m od zida. Kao što shvatate, svrha dubokog odvodnjavanja je presretanje svih podzemnih voda i sprečavanje njihovog curenja u podrum kuće.

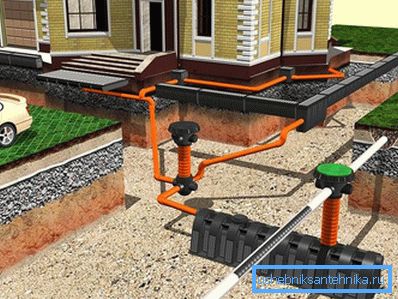

Duboko

Dakle, s izracunom površinskog odvodnjavanja sve je jasno, ali cemo detaljnije razmotriti izracun dubine drenaže.

Izračunavanje dubine drenaže

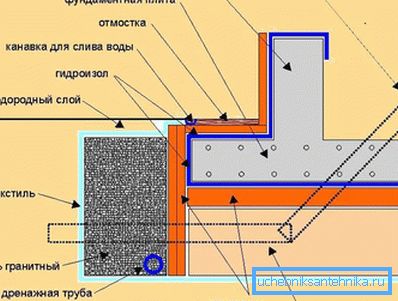

Dubina polaganja

Nakon što je nacrtao duboku drenažu, potrebno je preći na važnije proračune. Proračun drenaže mora sadržati tačnu dubinu instalacije.

  1. Prvi faktor koji utiče na dubinu drenažnog polaganja je dubina zamrzavanja tla. Kao što shvatate, ako se drenaža zamrzne u zimu, tada tokom prolećne otapanje nećete moći da sakupljate vodu za talenu i odvojite ih od zgrade. Drenažne cijevi za odvodnjavanje leda će se otapati dugo vremena, što će smanjiti funkciju drenaže na nulu. Razmotrite činjenicu da snežni poklopac deluje kao grejač. Dakle, računajući dubinu polaganja cevi, uzimamo dubinu zamrzavanja tla (za svaki region je drugačija) i oduzmite od njega: za prečnik cevi do 500 mm - 300 mm, za cev od 500 mm i iznad - 500 mm. Na primer, dubina zamrzavanja je 1500 mm. Odvodna cijev će biti postavljena prečnikom 200 mm. Izračunajte: 1500 - 300 = 1200. Ovo će biti dubina vašeg odvodnjavanja.
  2. Drugi faktor koji utiče na dubinu drenaže je dubina osnove zgrade. U ovom proračunu, ništa nije komplikovano. Dubina osnove je uzeta, a 500 mm se dodaje sa dna jastuka. Takva dubina se računa za presretanje podzemnih voda tokom popodne.

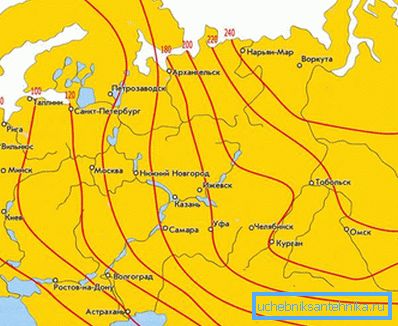

Dubina zamrzavanja tla u različitim regionima

Ovde, na osnovu ova dva proračuna, uzima se najveća vrijednost, što ukazuje na dubinu instalacije odvodnjavanja.

Izračunavanje nagiba padine

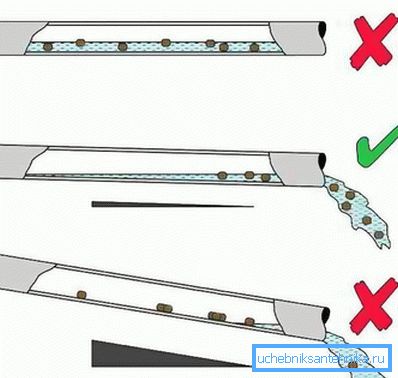

Optimalan nagib cevi

Izračunali ste mesto gde će se odvoditi i dubina njegove instalacije. Ali kako bi ispravno funkcionisao, cev mora ležati na nagibu od gornje tačke ka pražnjenju. Nagib je izračunat na isti način kao i površinski odvod i kanalizacija od 1-2 cm po 1 m linearnom. Da biste pravilno izračunali nagib čitavog autoputa, možete izvršiti neke proračune:

  1. Sa gornje tačke drenaže (obično se nalazi na uglu zgrade) izmerite dužinu rovova koji se kopaju duž 2 koji se spajaju na uglu strana zgrade. Na primer, rov od 9 metara.
  2. Sumirajte ih i dobijete ukupnu dužinu rova ​​- 18 m. Izmerite rastojanje od zgrade do najniže tačke odvoda, što je svodni bunar.
  3. Na primer, neka bude 10 m. Sumovi dva broja: 18 + 10 = 28.
  4. Dobili ste ukupnu udaljenost od vrha odvoda do donje tačke odvoda, a to je 28 m.
  5. Ako izračunate razliku između dve tačke, uzima se 1% udaljenosti, onda je 0,28 m. Drugim rečima, razlika u položaju gornje tačke odvoda i donje tačke odvoda će biti 28 cm.

Na osnovu ovih kalkulacija, pratite nagib drenaže.

Dobro lokacija

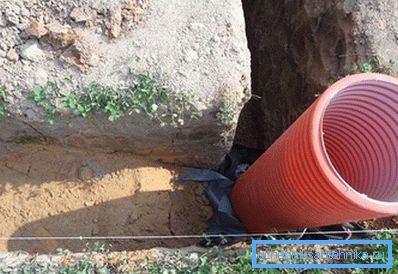

Ugradnja drenažnog bunara

Za održavanje odvodnjavanja neophodno je obezbediti inspekcijske izvore. Prema tome, izračunavanjem šeme dubokog odvodnjavanja, izračunajte potrebni broj bunara i njihovu lokaciju.

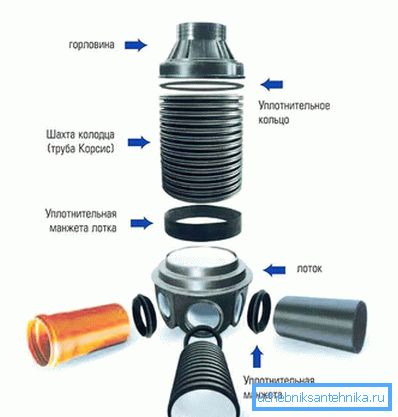

Glavni delovi pre-bunara

Drenažni bunar treba da bude na krivini, ali ne više od 20 metara od odvoda struje, a na ravnom delu - svakih 30-40 metara. Postavite zaliv dobro u najnižu tačku, uzimajući u obzir pogodno ispuštanje vode u klapavu ili pumpanje sa drenažnom pumpom.

Pošto ste pravilno izvršili sve proračune za izgradnju drenažnog sistema, možete biti sigurni u svoj kvalitet i trajnost.

Video

Pogledajte kako pravilno odvoditi temelj i lokaciju:
