Glavna kanalizacija: interna i spoljna distribucija

Savremeni drenažni sistem je čitav kompleks opreme i raznih uređaja povezanih jedni sa drugima. Kada kreirate kanalizacioni sistem u privatnoj kući s vlastitim rukama, vrlo često postoji mnogo poteškoća sa lokacijom komponenti.

Pravilno organizovanje odvoda je sasvim realno, ako pročitate osnovne principe.

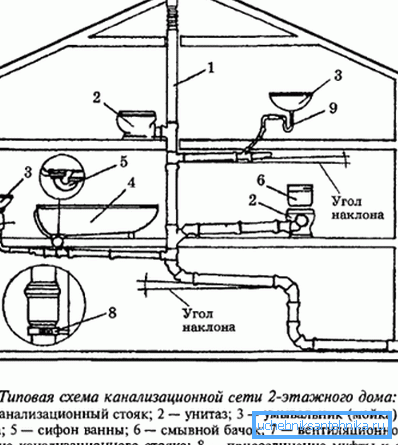

Fotografija prikazuje tipičnu šemu za jasnoću.

Unutrašnja mreža

Glavni cilj ove grane je prihvatanje otpadnih voda i njihovo uklanjanje izvan strukture direktno u spoljni sistem, koji će se preusmeriti na posebne prijemnike. Šema kanalizacije u stanu i stambenoj zgradi regulisana je paragrafima SNiP 2.04.01-85, koji jasno opisuju pravila za ugradnju komponenti.

Osnovne komponente

Da bi se svi fragmenti sistema otpada uspješno uspješno srušili, potrebno je organizovati odgovarajući raspored u fazi projektovanja. Prostorije koje zahtevaju snabdevanje vodom treba da budu što bliže.

U ovom slučaju, moguće je formirati kratku granu.

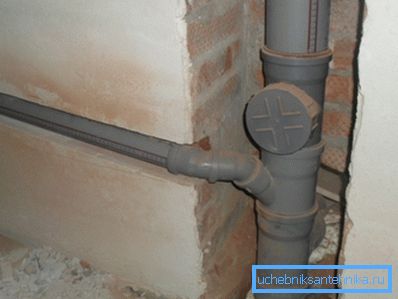

Lokacija postolja na posebnom kanalu.
  • Centralni riser je bitan atribut svakog sistema, tako da se njegovoj instalaciji treba obratiti pažnja.. To je vertikalna cevovoda elemenata prečnika 110 mm i više. U velikim zgradama može se instalirati nekoliko stubova.
  • Linijske linije su najčešće izrađene od PVC cijevi za kanalizaciju, pošto je njihova cijena niska. U procesu ugradnje se koriste komponente sive boje, koje imaju jednostruku strukturu. Zbog toga, proizvodnja može smanjiti troškove proizvodnje.
  • Oblikovani dijelovi su potrebni za povezivanje pojedinih fragmenata. To uključuje tee, krstove, povezivanje prstena, adaptera i neke druge proizvode.

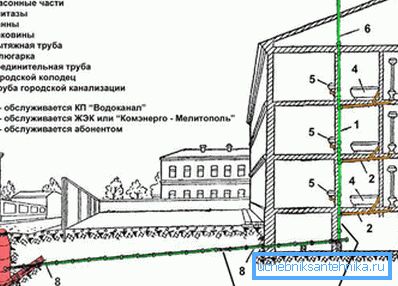

Demonstracija kanalizacije u Hruščovu za poređenje.

Napomena! Postavljanje podizača se može izvršiti na zatvoren način, što će na kraju poboljšati estetske karakteristike prostorije. Za ovo su korišćene kutije ili napravljeni posebni kanali.

Instaliranje podizača

U kući, glavna slavina je uređena prema projektu. Prvi korak je obeležavanje, za koji tragovi na bočnoj površini ostaju jednostavnim olovkom ili markerom na mestu gde će cev proći. Tokom pripremnog rada neophodno je označiti područja elemenata pričvršćivanja do zida.

Otvori za odlaganje se obično nalaze u uglovima sanitarnih čvorova, a zatvoreni stubovi - odmah iza toaleta, posmatrajući osu. Sve komponente su postavljene striktno vertikalno, tako da odstupanje ne prelazi 2 mm po linearnom metru. U nekim slučajevima, perekidki i indentovi.

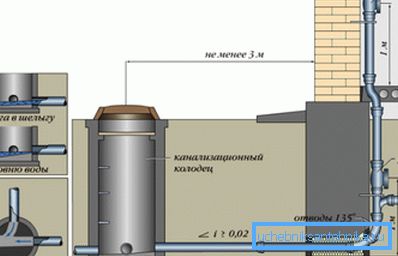

Primjer lokacije za kanalizaciju.

Sklop baze se pravi sa dna. Povezivanje fragmenata se vrši pomoću utičnica koje se nalaze na jednom od krajeva.

Tvrdoća je osigurana gumenim o-prstenovima. Pored toga, ovakva zaptivka dozvoljava, u izvesnoj meri, kompenzaciju neusklađenosti zglobova.

Za čišćenje su instalirane posebne revizije, koje se moraju nalaziti na udaljenosti od 1 m od poda do centralnog dela rupe. Istovremeno, potrebno je povući sa strane priključenog sanitarnog aparata najmanje 15 cm kako bi se omogućilo čišćenje postolja kada je zamašeno.

Povezivanje i osiguranje linija za dodir

Spajanje cevi se vrši upotrebom posebnih elemenata - fitinga. Uz njihovu pomoć, možete napraviti sistem ogranka, okretati, kao i izvršiti prelazak na različiti prečnik. Proces pričvršćivanja je omogućen upotrebom kanalizacionog spoja, koji omogućava priključenje dve osovine.

Fiksiranje linija za odvod se vrši pomoću specijalnih obujmica, koji su pričvršćeni za vertikalnu ili horizontalnu ravninu. U tom slučaju, cevi treba da budu smeštene sa nagibom od 2 cm po linearnom metru, inače neće biti moguće organizovati kvalitetan protok.

Spolja

Najčešće se shema zasniva na uređaju za kanalizaciju iz betonskih prstenova sa prisustvom postrojenja za prečišćavanje otpadnih voda. Po pravilu, takvi sistemi su gravitacija i stoga ne sadrže pejdžerske stanice. Nadalje, razmatraće se svi elementi eksterne mreže, omogućavajući postizanje pouzdanog funkcionisanja komunikacije.

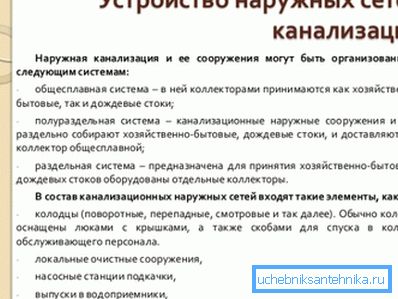

Glavni tipovi spoljašnjih sistema.

Dobro upijaju

Ova hidraulička konstrukcija je odvodna rupa, na dnu čij se nalazi sloj peska i drobljenog kamena za dodatni tretman otpadnih voda. Dizajn se izrađuje primjenom armiranobetonskih prstenova složenih jedna na drugu. Zglobovi između segmenata su zaptiveni cementnim peskom malterom.

Postrojenje za lečenje

Montira se u neposrednoj blizini apsorbujućeg bunara, jer nakon prolaska kroz septičke jame, odvode treba ispuštati u zemlju. Sam sistem se nalazi u tlu i čisti se jednom godišnje. Za montažu se priprema jar odgovarajućih veličina.

Piping sistem

Moguće je isporučiti kanalizaciju do krajnje odredišne ​​tačke samo pomoću cevovoda koji su nedavno napravljeni od cjevovoda od narandžaste boje. Takvi elementi imaju višeslojnu strukturu i stoga mogu da izdrže pritisak zemljišta.

Ispod je vodič o tome kako spojiti elemente sa prisustvom utičnice.

Pokazala faznu vezu elemenata.
  1. U preliminarnoj fazi, oba kraja cevi temeljno su očišćena iz različitih ostataka. Samo u odsustvu prljavštine i prašine moguće je osigurati kvalitetno spojeve dve komponente.
  2. Neposredno u utičnicu ugrađen je gumeni prsten odgovarajućih veličina, koji igra ulogu pečata. Uz pomoć, moguće je postići maksimalnu tezinu šavova.
  3. Tanak sloj silikona nanosi se na površinu glatkog kraja kako bi se poboljšao otpornost vode na zglobu. Podmazivanje treba ravnomerno raspoređivati ​​na površini.
  4. Element se ubacuje u utičnicu dok se ne zaustavi, nakon čega se markica postavlja olovkom za referencu. Zatim, cev se izvlači tako da se sa linije sačuva alat od oko 1 cm.

Pažnja! Ako iz nekog razloga u blizini nije bilo silika, onda možete koristiti tečni sapun. Međutim, kvalitet veze u ovom slučaju će biti manje pouzdan.

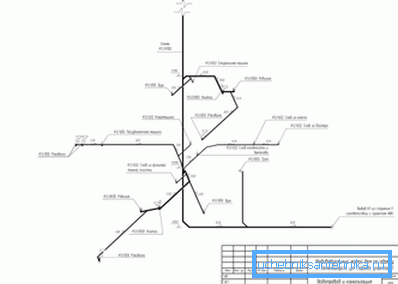

Prikazana je izvršna šema - aksonometrijska.

Kao zaključak

Kada se formira kanalizaciona šema privatne kuće, ne treba zaboraviti stvaranje ventilacije, u suprotnom će miris fetida uvek biti prisutan u prostorijama sa instaliranim sanitarnim uređajima. Obično je poklopac postavljen direktno na postolje, dok visina odvodnog kanala treba da prekorači krovni greben za 50-100 cm.

Ostali detalji o ovoj temi nalaze se u videu u ovom članku.
