Eksterne kanalizacione mreže: strukturni i regulatorni

Kako sistem otpada radi van kuće? Koji materijali se koriste za njegovu izgradnju? Da li postoje kodovi za izgradnju eksternih kanalizacionih mreža? Pokušajmo to shvatiti.

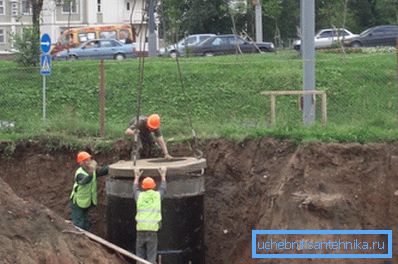

Ugradnja bunara u kanalizaciju.

Uređaj: samo komplikovano

Prvo, da saznamo kako sve funkcioniše.

Nakon napuštanja kanalizacionog sistema kod kuće, tečne otpadne vode ulaze u bunar. Tipična šema povezivanja zidova bunara sa oslobađanjem je izuzetno jednostavna: cev prolazi kroz rupu u armiranobetonskom prstenu; Ulaz je zapečaćen malterom od cementne peske.

Dno bunara je betonska ladica koja usmerava odvode na priključnu cev između bunara. Po pravilu, broj bunara odgovara broju ulaza u stambenu zgradu. Smer kretanja otpadne vode je odabran uzimajući u obzir reljef terena.

Kapetanova očitljivost sugeriše: u odsustvu nagiba ili potrebe da se odvodi odvode u pravcu elevacije terena, kretanje odvoda može se postići promjenom dubine bunara. Osim toga, u nekim slučajevima se vrši pritisak na kanalizaciju; Fekalne pumpe su odgovorne za oporavak kanalizacije.

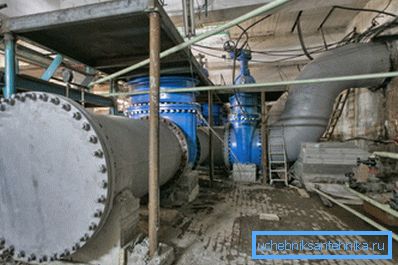

Pumping kanalizaciona stanica broj 2, grad Ljubertsy.

Kako se spajaju kanalizacioni tokovi, povećava se prečnik cevi koji povezuju bunare. Svi ispusti okruga ili nekoliko okruga grada se kombinuju u kolektoru - najvećoj cevi, koja prenosi sadržaj u postrojenje za prečišćavanje. Tamo, otpadna voda se filtrira, dezinficira i isprazni do reljefa ili na bilo koje lokalno vodno tijelo.

Koji materijali se koriste u izgradnji različitih kanalizacionih postrojenja?

  • Tradicionalni materijal za zidove bunara - crvene keramičke opeke - pre pola veka zamijenjeni su armirani betonski prstenovi; sada se postepeno zamenjuju polietilenskim i polipropilenskim bunarima.
  • Cijevi su napravljene od livenog gvožđa i plastike - polietilena, polipropilena i polivinil hlorida. Asebestni cement, keramika i armirani beton se manje koriste.
  • Za izgradnju kolektora koriste se ojačane betonske i keramičke cijevi. Pored njih, u mnogim gradovima možete pronaći kolektore sa lukom od cigle i monolitnim armiranobetonskim konstrukcijama.

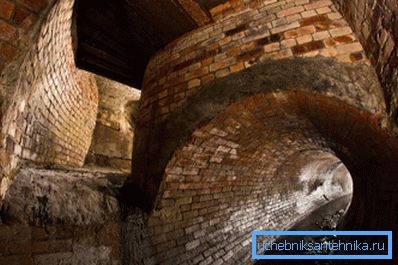

Kolektor u Moskvi.

Regulatorni zahtevi

Moramo proučiti dva dokumenta koja su direktno povezana sa temama od interesa za nas.

  1. SNiP na spoljašnjim vodovodnim i kanalizacionim mrežama ima broj 3.05.04-85 i pušten je u rad 1986. godine.
  2. Osim toga, postavljanje eksternih kanalizacionih mreža reguliše se skupom pravila SP 32.13330.2012. Objavljuje se kao ažurirana verzija SNiP 2.04.03-85 izdata istovremeno sa prethodnim.

Hajde da izaberemo ključne tačke iz teksta.

SNiP 3.05.04-85

Polaganje spoljašnjih mreža vodovoda i kanalizacije uz upotrebu zvonova u obliku zvona na terenu sa nagibom vrši se uz njihovu orijentaciju prema nagibu utičnice.

Pravotvornost odvodnih dijelova između bunara proverava se ogledalom za čišćenje. Horizontalna tolerancija nije više od četvrtine prečnika, ili ne više od 5 cm na obe strane; vertikalna odstupanja nisu dozvoljena. Kontrola svakog odseka se vrši dva puta - prije i nakon zatvaranja cjevovoda.

Odstupanje vrha kanalizacije od projektovane pozicije ne može biti veće od 30 milimetara, bez obzira na dužinu lokacije.

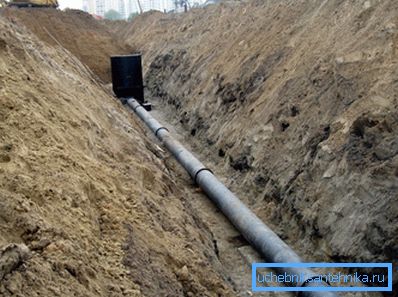

Cev između bunara treba da bude savršeno ravna.

Cevni priključci centrirani su prilikom polaganja, tako da je širina razmaka konstantna.

Tokom pauze u polaganju, krajevi cevi su prigušeni.

Zglobovi sa zaptivačima ne mogu se spojiti zamrznute.

Cijevi od livenog gvožđa

Prirubničke prirubnice od livenog gvožđa zaptivene su sa kabolom (tamno ili bituminizovano konoplje). Poželjno je zaštititi pečat azbestnom cementnom bravom. Uz to, dozvoljene su zaptivne mase i gumene o-prstenove.

Dubina ugradnje utičnice reguliše se dokumentom.

Prečnik cevi, mm Dubina zaptivke, mm
Kabolka Kabol i azbestna cementna brava Zaptivač
65-200 35 30 50
250-400 45 35 60
600-1000 50 40 70

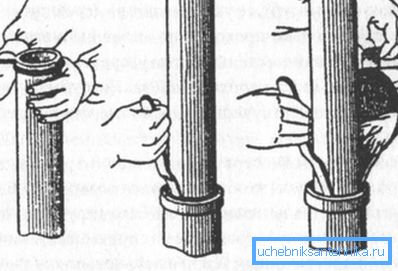

Lupanje zvona sa zaptivkom cementne brave.

Azbestne cementne cevi

Veličina razmaka između krajeva spojenih cijevi je:

  • Prečnik do 300 mm - 5 mm.
  • Prečnik preko 300 mm - 10 mm.

Prije priključivanja priključka za kanalizaciju treba napraviti oznaku koja označava početni i radni položaj sklopke.

Zglobovi od asbestos-cementne sekcije sa livenom gvožđom se izrađuju pomoću livenih fioka.

Betonske i armirane betonske cijevi

Koriste se prvenstveno za kanalizaciju.

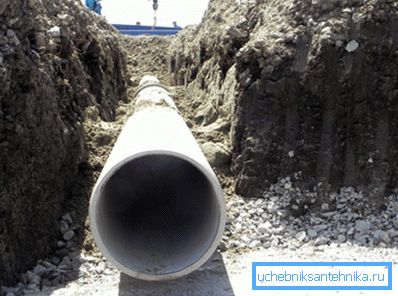

Postavljanje drenažne cevi armiranim betonskim cevima.

Veličina razmaka između krajnjeg lica i potisne površine pri priključku utičnice je:

  • Za kanalizaciju sa prečnikom do metra - 12-15 mm, preko metra - 18-22.
  • Za kanalizaciju slobodnog protoka prečnika 700 mm - 8-12 mm, preko 700 mm - 18-22.
  • Za spojeve spojeva - do 25 mm bez obzira na prečnik.
  • Metode za zaptivanje spojeva su slične onima opisanim za cijevi od livenog gvožđa - sa jednim amandmanom: preporučuje se korištenje samo polisulfidnih zaptivača. Dubina ugradnje je regulisana iu ovom slučaju:
Prečnik, mm Dubina zaptivke, mm
Kabolka Kabol sa azbestnom cementnom bravom Zaptivač
100-150 25 25 35
200-250 40 40 40
400-600 50 50 50
800-1600 55 55 70
2400 70 70 95

Imajte na umu: za drenaže, utičnica može biti potpuno zaptivena cementom B7.5. Pri pripremi rešenja sopstvenim rukama, za jedan deo cementa se uzima 5,24 delova peska.

Keramika

Razmak između krajeva prečnika do 300 mm je 5-7 mm, sa velikim prečnikom - 8-10.

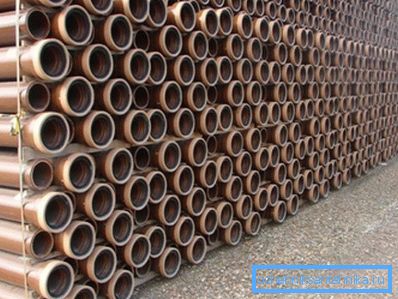

Planirana keramička kanalizacija.

Za zaptivanje utičnica može se koristiti:

  • Već smo nam poznati kabol sa uređajem za blokadu izrađenom od klase B7.5 za cementni malter.
  • Asfaltna mastika (na temperaturama otpadnih voda ne veća od 40 ° C).
  • Polisulfidne zaptivne mase.

Uputstva za izbor dubine pečata su ovdje prikazana:

Prečnik, mm Dubina zaptivke, mm
Kabolka Kabolka sa bravom Mastik, zaptivač
160-300 30 30 40
350-600 30 38 45

Plastika

Proteklih godina, sistemi za kanalizaciju su značajno primorali konkurentna rješenja za stvaranje prostora. Glavni razlog njegove popularnosti je cijena: recimo PVC cevi su jeftinije od livenog gvožđa 3-5 puta.

Uputstva za instalaciju u SNiP-u odnose se na cijevi od polietilena i polivinilklorida.

  • Zglobovi polietilenskih cevovoda izrađuju se metodom zavarivanja ili utičnice za zavarivanje. Istovremeno, različiti tipovi polietilena (HDPE i LDPE) ne mogu se međusobno povezati.

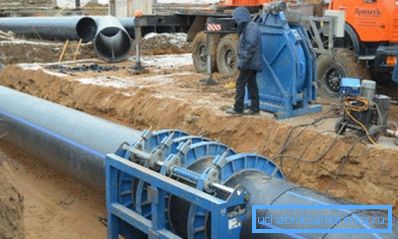

Zavarivanje HDPE cijevi.
  • Izgradnja eksternih mreža za vodosnabdijevanje i kanalizaciju pomoću polietilenskih cevi i fitinga može se izvoditi na temperaturama ne manja od +10 C. U hladnom zavarivanju se izvodi u zagrejanoj prostoriji (na primjer, u pokretnom šatoru koji je zagrejan sa toplotnim pištoljem).
  • Mesto zavarivanja mora biti zaštićen od prašine i kontakta sa snijegom ili kišom.
  • PVC cijevi spojeni lepkom ili gumenim zaptivkama. Za lepljenje koristi se lepak gipk-127. Lepljenje ne sme biti podložno mehaničkom naponu 15 minuta; Hidraulički testovi se izvode ne ranije od dana.

Važna tačka: temperatura na kojoj se vrši vezivanje je takođe ograničena. Trebalo bi da bude +5 - +35 stepeni.

Testovi

Kako su testirane vodene i kanalizacione mreže na otvorenom?

Cevovodi pod pritiskom se testiraju hidraulično pumpanjem vode. Međutim, ako postoje tehničke poteškoće s njegovim podnošenjem, neki cjevovodi mogu biti testirani vazduhom.

U kojim slučajevima su pneumatski testovi dozvoljeni?

  • Sa radnim pritiskom azbestno-cementnog, armiranog betona i livenog cevovoda do 5 atmosfera.

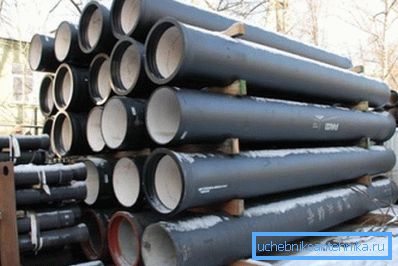

Na fotografiji - cijevi pod pritiskom.
  • Sa radnim pritiskom podzemnih čeličnih cevi do 16 atmosfera, iznad zemlje - do 3. Međutim, postavljanje kanalizacije sa čeličnim cevima je najgori izuzetak.

Referenca: nadpritisak od 1 atmosfere (1 kg / cm2) podiže vodenu kolonu na visinu od 10 metara. Prema tome, vazduh se može testirati na kanalizaciju sa visinskom razlikom do 50 metara.

Ispitivanja se izvode u dve faze:

  1. Nakon spajanja svih zglobova i delimičnog popunjavanja zemljom (do pola vertikalnog prečnika). U tom pogledu moraju biti dostupni za pregled.
  2. Posle završne repatacije, sproveden je ponovljeni test - već u prisustvu kupca i predstavnika operativne organizacije.

Šta sa niskotlačnim cevovodima, koji uglavnom uključuju kanalizaciju?

Ako pojednostavimo formulacije date u dokumentu, test curenja može se izvršiti na dva načina:

  1. Na niskim nivoima podzemnih voda (u suvim zemljištima) cevovod se napuni vodom. Njegov nivo ne bi trebalo da padne tokom testa.
  2. Kada se na visokim podzemnim vodama, naprotiv, nedostatak vode u cevima ukazuje na stezanje.

Kako je dogovoreno sa klijentom, testiranje cevovoda može biti selektivno.

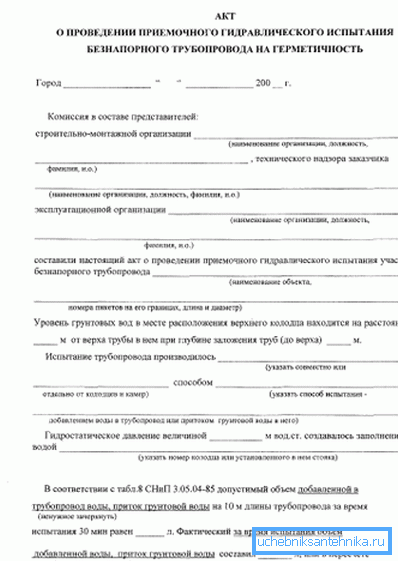

Test sertifikat.

SP 32.13330.2012

Koji zahtevi moraju ispunjavati spoljnu kanalizacionu mrežu prema SP 32.13330.2012?

Prilikom projektovanja kanalizacionog sistema, treba uzeti u obzir mogućnost korišćenja tretirane otpadne vode za vodosnabdevanje proizvodnje i navodnjavanja poljoprivrednih površina ili uređenja prostora.

Prilikom priključenja na kanalizacionu mrežu preduzeća izvan svoje teritorije, izgrađeni su kontrolni vodovi.

U nekim slučajevima neophodno je osigurati instalaciju mjerača otpada:

  • Ako preduzeće nema centralizovanu vodu ili se snabdeva vodom iz više izvora;
Mnoga preduzeća imaju sopstveni unos vode.
  • Ako proces proizvodnje podrazumijeva neravnotežu između potrošnje vode i ispuštanja više od pet posto.

Dozvoljeno je kombinovanje odvoda nekoliko preduzeća, ali tek nakon što prođu kontrolne bunare.

Stepen tretmana otpadnih voda reguliše se od strane opštinskih službi. U slučaju neusaglašenosti otpadnih voda sa ovim zahtevima, rad na njihovom preliminarnom tretmanu dodeljuje se preduzeću.

Odvode sa nekih teritorija ne mogu se isprazniti u kanalizaciju bez prethodnog čišćenja.

Lista uključuje:

  • Industrijske zone preduzeća;
  • Carpool;
  • Benzinske pumpe;
  • Gradilišta;
  • Autobuske stanice i parkirališta;
  • Tržni centri;
  • Skladišta.

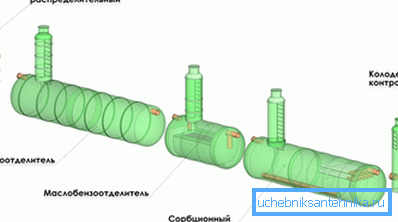

Šema lokalnih tretmana.

Da bi se obezbedio nesmetan rad na kanalizacionom dokumentu, preporučuje se veliki broj mera:

  1. Dupliranje izvora energije u područjima pod pritiskom. Kao rezervni izvor može se koristiti kao autonomna elektrana ili baterija.
  2. Dupliranje komunikacija i uređaja obilaznih linija za rešavanje problema salvo pražnjenja.
  3. Bufer rezervoara uređaja, ponovo ispunjen sa salvo pražnjenjem i ispušten kasnije u normalnom režimu.
  4. Odsek kanalizacije sa mogućnošću razdvajanja delova za popravku ili održavanje.

Najmanji prečnici cevi za gravitaciono odvodnjavanje određuje servisirani objekat:

Objekt Najmanji prečnik, mm
Ulična mreža za kućne otpadne vode 200
Intra-četvrta mreža za otpadne vode u domaćinstvu 150
Oluja ulične mreže 250
Storm Intra Network 200
Ulična mreža u naseljima sa dnevnom potrošnjom vode manja od 300 m3 150
Industrijska mreža 150

Smanjen prečnik oluje vodi do sasvim predvidljivih posledica.

Zaključak

Nadamo se da će informacije i regulatorne reference biti korisne čitaocu. Kao i obično, dodatni materijali za kanalizaciju na otvorenom mogu se naći na video snimku u ovom članku. Successes!
