Zašto nam treba podna ploča

Iako je instalacija bunara u tehničkom smislu sasvim jednostavna, i dalje je proces koji zahtijeva velike fizičke troškove. S tim u vezi, kako bi se produžio radni vek, korištena je podna ploča na bunarju, mada ga neki iz nekog razloga jednostavno nazivaju poklopcem.

Ovo se odnosi i na vodovodne objekte, na kanalizaciju i gasnu komunikaciju, gde se betonski prstenovi koriste za jačanje rudne osovine - to je ono o čemu ćemo razmotriti u nastavku, a možete i gledati tematski video u ovom članku.

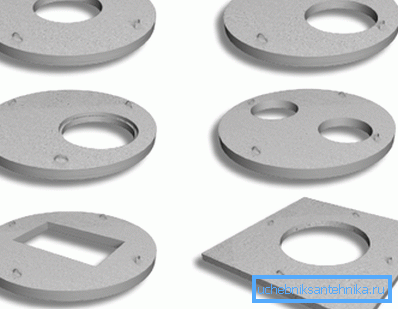

Ploča za bunare može imati drugačiji oblik.

O preklapanju

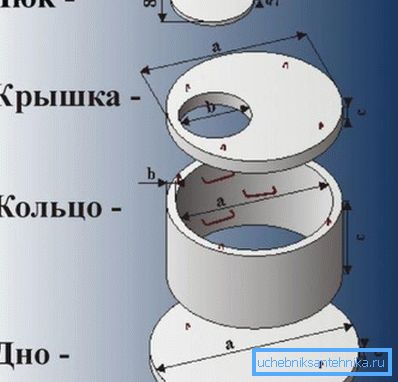

Dijagram betonskog uređaja

Napomena Šipovoda za kanalizaciju betonske ploče ili bilo koji sličan dizajn nije za njegovu potpunu blokadu, kao i za postavljanje metalne (betonske) šipke. Po pravilu, dimenzije ploče bunara se preklapaju pod uglom, ali ponekad takva ploča može biti kvadratna - na površini vidimo samo betonski podmetač sa lopaticom.

Dimenzije

Dimenzije na podu

Naziv proizvoda Dimenzije u cm Težina u kg Približna cena u rubrima
D H
PVK-8 100 15 200 1280
PVK-10 120 15 280 1770
P-10 120 15 280 940
P-10 kV 120 15 320 2400
P-12 140 15 500 1560
P-15 170 15 710 2250
P-15 kV 170 15 940 6800
P-15 C 170 15 710 2650
P-20 220 15 1300 3870
P-20 kV 220 15 1800 13,100
P-20 C 220 15 1300 4250
P-25 * 275 15 2800 14100

* Napomena. Peć je ogromna.

Opšta pravila

Ugradnja kanalizacije
  • Kao što je ranije rečeno, poželjno je odabrati dimenzije ploče bunara strogo po veličini prstenova - u takvim slučajevima ne samo estetika, već i sigurnost proizvodnje. U onim slučajevima kada je rudnik postavljen opekom, njegov poprečni presek se dobija kvadratno, te se takve pokrivače pojavljuju u četvorostrukim oblicima.
  • Armirano betonsko preklapanje bunara postavljeno je na vrh zadnjeg (gornjeg) prstena, ali u slučajevima kada je zidana zidana, postavljena je na završnu liniju ovog polaganja.
  • Da bi se povećala snaga, instrukcija zahteva da se između ploče i prstena (zidova). Nakon ugradnje, u otvor je postavljen metalni otvor, koji se sastoji od prstena i poklopca za dobro izvlačenje, omogućavajući dovodu da se podiže iznad zemlje, što sprečava prljavu vodu da teče sa površine.
  • Pri instaliranju bunara koriste se dizalice kamiona, pošto su masa prstena i samih podova dovoljno velika da se ručno ugradi.
  • Sam preklapanje, prema GOST 8020-90, je izrađen od teškog betona, gdje njegova klasa na tlačni čvrstoći ne može biti niža od B22.5 (M300), a na vodonepropusnoj W W A-I, A-III klasa armature se koristi za metalni okvir Bp-I. Brend otpornosti na mraz (broj ciklusa zamrzavanja i odmrzavanja) mora biti niži od F-100, to jest, ne manje od 100 ovih istih ciklusa.
  • U zavisnosti od prečnika prstena, izabrana je i veličina ploče, a vi ih vidite na gornjoj tabeli, a osim toga, ova veličina može odgovarati ne samo promjeru, već i dijagonalu kvadrata. Rupa za metalni ili armirani betonski otvor može biti ili u sredini ili pomerena bliže ivici.
  • Takva konstrukcija praktično (prema prirodnim atmosferskim uslovima) ne plaši padova temperature (čak i ako su prilično oštra), vlažnost i vlaga.. Oni mogu da izdrže velika mehanička opterećenja od vozila koja prolaze kroz njih, zadržavajući svoje prvobitno stanje i oblik. Upotreba u proizvodnji teških betona čini ih veoma masivnim (ponekad oko ili više od 2 tone), što im ne dozvoljava da se pod pritiskom pritiskaju na točkove cestnih vozila.

Standardna instalacija

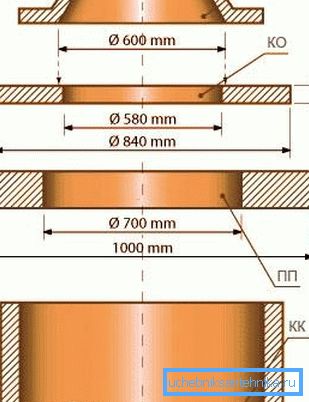

Montirni otvor

Napomena Poklopac od metalne (betonske) poklopca šahta treba montirati isključivo na prsten za podupiranje. Strogo je zabranjeno da ga instaliramo na peć!

Prema GOST 8020-90 3.900.1-14 izdanje 1. Armirani betonski proizvodi za okrugle bunare za vodosnabdevanje i kanalizacionu instalaciju loptica napravljeni su sa određenim karakteristikama. Ova pravila su na snazi ​​od dana Sovjetskog Saveza i njihovo kršenje može dovesti do saobraćajnih nesreća, pa čak i gubitka ljudskih života.

Drumska nesreća zbog komunalnih usluga

Osnovna svrha prstenskog nosača (KO) je da zaštiti strukturu tokom redistribucije specifičnog opterećenja. Zbog KO, takvo opterećenje je oslabljeno najmanje deset puta, čime se obezbeđuje slobodan prolaz automobila, pa čak i vozila pratećih vozila.

Strogo je zabranjeno korištenje samoobrađenog KO, ali samo sertifikovanog, odnosno proizvedenog u fabrici. Umjesto toga ne možete koristiti zidane ili različite uređaje za livenje cementa.

To rezultira neusaglašenost sa pravilima napisanim u GOST 8020-90

Nažalost, ponekad imamo komunalne usluge, odnosno njihove građevinske timove, zanemarimo takve norme, što dovodi do takvih posledica, kao što vidite na slici iznad.

Pod uticajem vlage i opterećenja iz vozila koja prolaze, improvizovani KO počinje da se sruši, odakle se bunar izlazi ispod površine puta. To dovodi do činjenice da se opterećenje nejednako raspoređuje i da ne može pokrenuti samo otvor, već samu betonsku ploču.

Zaključak

Preklapanja za bunare, na isti način kao i loptice sa pratećim prstenovima, su obavezna komponenta njih tokom rada, a ne samo na putevima, već i na ulazima u kuće, trotoare i tako dalje. Ova predostrožnost je potpuno opravdana, s obzirom na to da je opasnost od slučajnog dolaska na njega eliminisana - samo propadati bez uočavanja rupa.
