Vrste dizalica: upoznati sa klasifikacijom ventila

Koje vrste sanitarnih čvorova se trenutno koriste? U ovoj publikaciji upoznaćemo ventile malih i srednjih veličina, koji se koriste u vodovodnim i grejnim sistemima privatnih i stambenih zgrada.

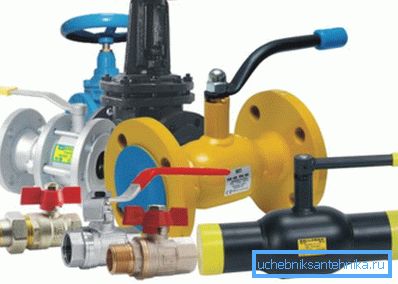

Naš cilj je upoznati sa nekim vrstama ventila.

Ventili za vrata

Koriste se u jedinicama za merenje i podmazivanje vode, kao i za odrezivanje određenih sekcija velikih vodova i grejnih krugova. Tipične veličine koje se koriste u kući - DU50 - DU100.

Međutim: u liftovima Stalinoka retko možete naći ventile DU150. Još veće veličine se koriste samo na linijama za grejanje.

Voda u ventilu blokirana je parom pojedinačnih obraza ili monolitnim klinom, koji se napajaju u telo pomoću šarafa. Ogledala (O-prstenovi) na obrazima (klin) i telu - metal; zaptivanje se postiže snažnim steznim površinama.

Materijali

Evo spiska materijala koji se koriste u proizvodnji ventila.

Element Materijal
Telo, obraze Liveno gvožđe, ugljenični čelik
Stock Ugljični čelik
Volan Liveno gvožđe, ugljenični čelik
Ogledala Nerđajući čelik, mesing
Compaction Grafitna žlezda

Izvršenje

Vrata se mogu klasifikovati:

  • Da obezbedi obraze od telesnih ogledala. Čelični ventili obično se završavaju sa monolitnom kapijom, livenom gvožđom - klinom između dva obraza ili između obraza i tela.
  • Oblik drške. Za proizvode od livenog gvožđa karakteriše okrugli točak, za čelik - pravokutni na ručku štapa.
  • Mobilnost zaliha. Može se izvući iz kućišta kada se otvori ili nalazi unutar kućišta. U drugom slučaju, zatvarač ima sopstveni navoj.

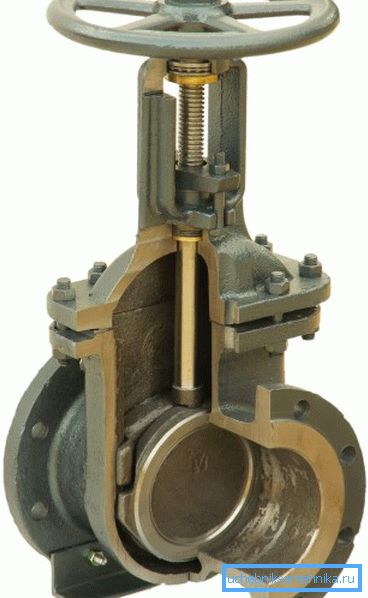

Klinasti ventil sa uvlačenjem.

Karakteristično

Prednosti kapija:

  1. Relativno niska hidraulička otpornost.
  2. Veličina malih instalacija (manja od zavrtnja istog prečnika).
  3. Mogućnost ugradnje sa bilo kojim pravcem protoka vode.

Nedostaci:

  1. Potreba za periodičnom punjenjem žlezda i brušenjem obraza, koji se sakupljaju.
  2. Značajne dimenzije u pravcu pravokutnog na osu cjevovoda (zatvarač se uvlači u kućište, sećate se?).
  3. Vrlo umerena zategnutost zatvarača. Situacija u kojoj ne postoji curenje kroz kontrolni ventil u cirkularnom čvoru liftova uopšte blokiran - izuzetak, a ne pravilo.

Plug ventili

Voda se blokira okretanjem plute na telo. Tvrdoća je osigurana skoro potpunim odsustvom razmaka između utikača i kućišta Materijali - metali sa relativno malim koeficijentom trenja, koji nisu skloni koroziji i koji se prate na međusobne površine: liveno gvožđe i mesing.

U stambenim zgradama, u velikim količinama se koriste ventili veličine 15-40 mm.

Izvršenje

U ovom slučaju, klasifikacija dizalica po vrsti je moguća i na nekoliko osnova.

  • Trup može biti modularan ili monolit.
  • Stezanje cevčice cevi može se osigurati pomoću pakovanja žlebova sa steznom žlezdom ili sila pričvršćivanja utikača na telo. U drugom slučaju ga privlači orah na dršci koji prolazi kroz telo.

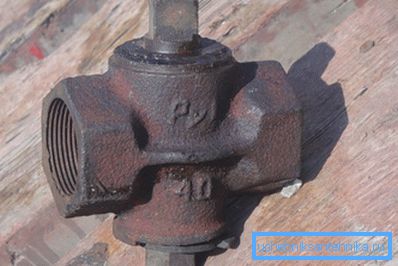

Ovaj dizajn se zove tenzijski kran.
  • Ventil može biti opremljen ručkom ili preklapanjem sa ključem.

Karakteristično

Prednosti:

  1. Niska cena vezana za jednostavnost dizajna krana.
  2. Dovoljno širok kroz kanal u saobraćaju, omogućavajući ventilu da ne zatvara ostatke.

Nedostaci:

  1. Kod punjenja dizalica - konstantno curenje kutije za punjenje prilikom zatvaranja i otvaranja, za zatezanje dizalica - rizik od uklanjanja lajsne.

Napomena: za punjenje ventila pletenice sa sopstvenim rukama, cevovod će se morati isušiti sa obe strane. U suprotnom, poremećeni utikač može da izleti iz trupa na frontu vode.

  1. Veliki napor potreban za premeštanje dizalice.
  2. Visoka hidraulička otpornost.

Vijak ventila

Pokretni ventil upravlja pogon vijakom. On zatvara vodu, pridržavajući se sedlu s otvorom kroz njega. Materijali - liveno gvožđe (trenutno su uglavnom izrađeni ventili velikih dimenzija) i mesing.

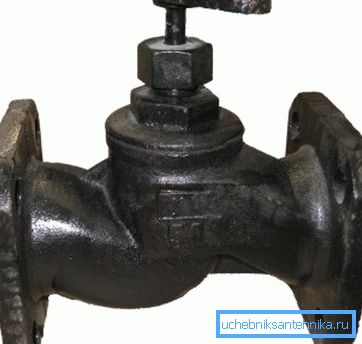

Na foto-vijčanom ventilu od livenog gvožđa.

Izvršenje

Koje vrste slavina sa pokretnim ventilom i šrafovima se koriste u vodovodu:

  • Ventil može biti sav metal, sa poliranim ogledalom ili sa gumenom ili paronitom (opet, guma, samo tvrdo i otporno na toplotu).
  • Sve-metalni ventil, zauzvrat, može imati ravno ili konusno ogledalo.

Pažnja: raznovrsna slavina sa konusnim mesinganim ventilom je, po mišljenju autora, stvaranje nekog mračnog genija, poslato vodoinstalaterima kao kazna za pijanstvo. Ventil se zaglavio u kućištu (i on se vrlo često zaglavio) ne može se ukloniti bez potpunog skidanja ventila. Očigledno uputstvo nije da kupimo ovo čudo neprijateljske opreme pod bilo kojim okolnostima.

  • Brtveni element može se napraviti sa uljnim zaptivkom ili jednim ili dva gumena prstena.

Karakteristično

Dostojanstvo:

  1. Jednostavno popraviti.

Nedostaci:

  1. Potreba za pakovanje žlezde i periodična zamena zaptivke (ako je dostupna).
  2. Visoka hidraulička otpornost.
  3. Stalna akumulacija smeća pod sedlom.
  4. Instalacija sa jednim pravcem protoka vode. Protiv-protok se otvara prilikom pokušaja otvaranja ventila.

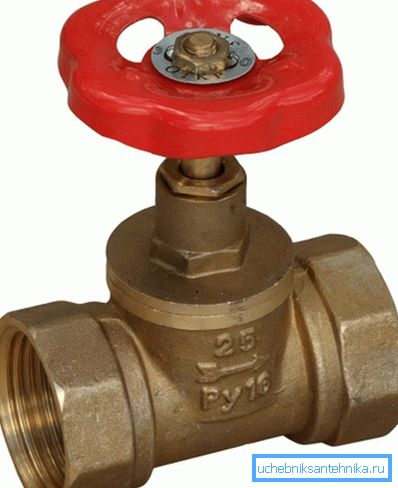

Strijela označava pravac protoka vode.

Kuglični ventili

Sve vrste kuglasti ventili predstavljaju dubok rad na greškama prilikom projektovanja plutajućih ventila.

Pluta u njima je kugla sa kanalom koji je jednak prečniku priključenog cevovoda. Zapečatana je sa dva sjedala sa niskim trenjem polimera. Po pravilu, zapečaće stub.

Materijali - mesing i (manje često) nerđajući čelik; Teflon ili fluoroplastično djeluju kao zaptivač. Veličine - od DN50 do DU500.

Izvršenje

Različite vrste kuglasti ventili koji se koriste u kućnim inženjerskim mrežama razlikuju se prvenstveno u dizajnu i obliku tijela.

  • Cevovod može biti navođen, prirubljen ili zavaren.
  • Telo se može spojiti (na navoj ili pete) ili sve zavarene.
  • Drška može biti stacionarna ili uklonjiva, u obliku ručice ili leptira.
  • Ventil se može kombinovati sa proizvoljnim filterom za grubo ili grubo.

Karakteristično

Da budemo kratki: kuglični ventili nemaju ni jednu od gore navedenih nedostataka. Malfunkcije su izuzetno retke i uglavnom se svode na potrebu da se zapečatiti pečat nastao oko stabla nakon nekoliko stotina ciklusa zatvaranja i zatvaranja.

Kuglični ventil u rezu.

Zaključak

Nadamo se da će naš materijal pomoći čitatelju prilikom odabira ventila. Članak može izgledati donekle pristrasno; Međutim, ona se zasniva samo na vlastitom iskustvu autora (pogledati i članak Ball valve 3: 4 - uređaj, karakteristike, instalacija).

Kao i uvek, video u ovom članku će ponuditi dodatne informacije. Successes!
