Vodovodni elementi: dodatni elementi, bez kojih je

Komponente za vodovod predstavljaju ekstenzivnu grupu delova koji se koriste u instalaciji vodovoda. Upotreba takvih elemenata omogućava vam da konstruišete složene multifunkcionalne strukture koje pružaju maksimalni nivo udobnosti tokom rada.

U našem članku ćemo vam pružiti informacije o najčešćim vrstama sanitarnih armatura, kao i izvestan broj preporuka o upotrebi određenih delova.

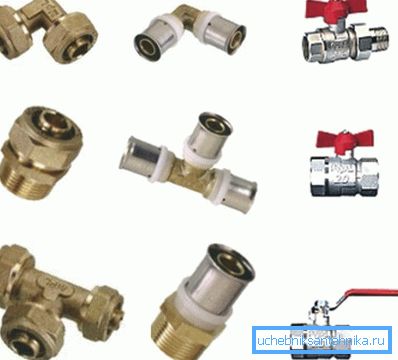

Koristeći ove delove, možemo izgraditi složen i efikasan dizajn.

Opšta klasifikacija

Plastični čep sa prirubnicom na jednom ogranku

Vodene štapići, spojnice, adapteri, slavine, mešalice, creva i mnogi drugi elementi danas se široko koriste u instalaciji vodonepropusnih kola. Svaki od ovih delova obavlja svoju funkciju, ali i dalje možete uslovno podeliti ceo opseg na nekoliko velikih grupa:

Dio kategorije Funkcije i funkcije dizajna
Povezivanje
  • Koristi se za postavljanje cijevi istog ili drugog prečnika.
  • Veza može biti izvedena kako u pravu, tako i pod uglom.
  • Takođe je moguće podijeliti konturu u nekoliko dijelova.
  • Glavni zahtev je obezbeđivanje pouzdanosti što bliže pouzdanosti monolitnog cevovoda.
Isključi
  • Ova kategorija uključuje slavine, ventile i miksere.
  • Fitingi vrše funkciju privremenog preklapanja praznine cevi.
  • U zatvorenom stanju uređaji moraju pouzdano blokirati protok vode, ali istovremeno moraju osigurati brzo otvaranje i ulazak tečnosti u sistemski dio ili na tačku potrošnje.
Merenje
  • Oni su ugrađeni u cevovod na fazi njegove instalacije ili su povezani na posebne terminale.
  • Koristi se za merenje parametara proticaja vode - brzine, pritiska, temperature itd.
  • Za većinu ovih uređaja karakteriše visoka cena, zbog visoke složenosti njihove proizvodnje.
Dodatno
  • Kategorija u kojoj se često razlikuju komponente koje nisu uključene u prethodne grupe.
  • Dodatni detalji često uključuju različita creva, utikači, ventili za vodu itd.

Pored toga, postoji i klasifikacija dodataka prema materijalu proizvodnje. Po pravilu, svi proizvodi se dele na metal, plastiku i kombinovane.

Obratite pažnju! Uputstvo preporučuje upotrebu vrste fitinga koji je najprimjereniji za vrstu korištenih cjevovoda i idealno biraju proizvode od jednog proizvođača.

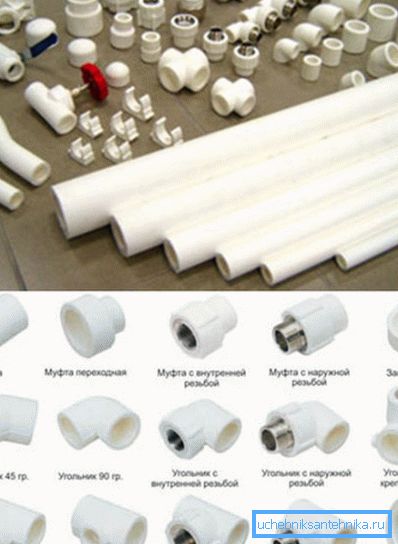

Za svaki materijal - svoj set dodatne opreme

Povezujući elementi

Najčešće sorte

Priključni pribor je predstavljen na savremenom tržištu u najširem asortimanu. Značajan dio takvih dijelova su navojni elementi za cijevi različitih materijala, te stoga ćemo započeti analizu sa njima.

Prema formi i svrsi, postoje takvi elementi:

  • Kvačilo - najjednostavnija veza, opremljena navojem. Koristi se za priključivanje dve cijevi bez promjene pravca. U zavisnosti od dizajna, može se koristiti za montažu proizvoda istog ili različitog prečnika.

Obratite pažnju! Deo hardvera koji povezuje cevi sa različitim poprečnim presekom prolaza se obično naziva adapter. Primer je vodoinstalaterski spliter, u kome se delikatna grana proteže od glavne cevi.

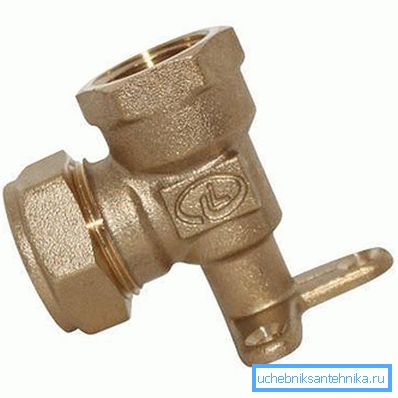

Vodeni ugao na zidu
  • Tee nije tako teško, ali se koristi za priključivanje tri dijela cjevovoda. Teži su ravni i uglovi.
  • Križi se rijetko koriste prilikom opskrbe vodom, ali su u kanalizaciji gotovo neophodni. U nekim slučajevima, pauk se može koristiti kao spliter glavnog kola na tri dodatna.
  • Koleno i ugao se koriste za dizajniranje okreta autoputa. U većini slučajeva, koleno se koristi u obliku delova luka, s obzirom da su uglovi ispod 900 stvara previše otpornosti na protok vode.
  • Vodokotlić - jednostavna montaža sa navojem na dve štrcaljke. Koristi se za kreiranje odvojljivih veza.

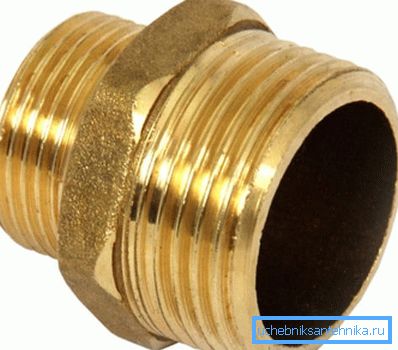

Fotografija od bronze bradavice
  • Prirubnica - dizajn koji obezbeđuje pouzdano povezivanje vodovodnih mreža različitim dizajnom.
  • Poklopac za vodovodne cevi - krajnji element, koji je ugrađen na krajnji dio kola. Trebalo bi da obezbedi pouzdano preklapanje cijevi, ali ako je neophodno, utikač se može odvijati i isušiti.

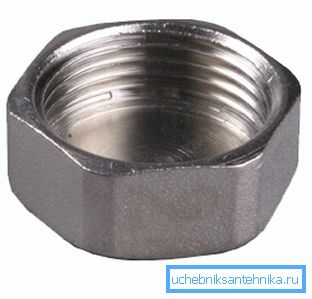

Metalni utikač sa unutrašnjim navojem

Naravno, svaki od ovih elemenata može se proizvesti u prvih deset, ako ne u stotinama modifikacija i veličina, pa morate pažljivo odabrati delove za instalaciju.

Specifični modeli za polimerne proizvode

Tradicionalni materijal za montažu vodova je metal.

Međutim, u skorije vrijeme, tehnopolimeri, koji su povezani korišćenjem specifičnih detalja, sve više se koriste kao alternative.

  • Priključci za lemljenje se obično kupuju za postavljanje polipropilenskih vodovodnih cevi. Izrađeni su od istog materijala kao i sami cevi, što vam omogućava da formirate stalnu vezu zagrevanjem i zavarivanjem delova.

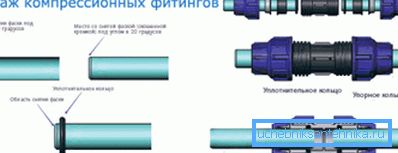

Postavljanje fitinga na PE cevi
  • Stezne čaure se često koriste za povezivanje polietilenskih cjevovoda.. Stezanje stranice postiže se presovanjem cevi posebnim umetkom (polimerom ili metalom), koji je, s druge strane, pričvršćen sa navrtkom. Sa pravilnom montažom i funkcijom, ovaj dizajn može izdržati dovoljno visok pritisak.

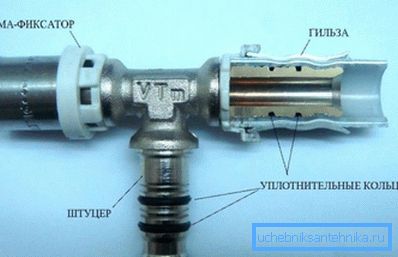

Crimp Fitting
  • Zaptivne rukave - najpopularnija oprema za metal-plastiku. Koriste se za stvaranje stalnog priključka: metalno jezgro se ubacuje u cev, koja je presvučena spolja preko rukave od aluminijuma ili fine mesinga. Zahvaljujući specijalnom dizajnu jezgra, formiraju se zaptivni prstenovi sa visokom naprezanjem.

Kao što je slučaj sa konvencionalnim priključcima, ovi delovi se proizvode u obimnoj dimenzionalnoj mreži.

Cevni priključci

Slavine i mikseri

Druga najrazličitija grupa nameštaja je različite slavine, kanisteri i mikseri. Kao što smo već napomenuli, njihov glavni zadatak je otvaranje ili zatvaranje otvora cevi ako je potrebno.

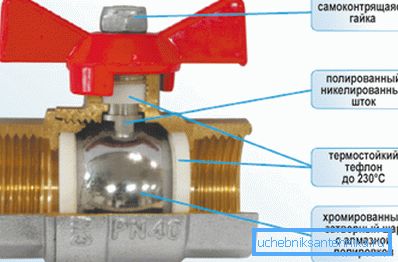

Loptasti ventil

Danas industrija proizvodi mnoge vrste dizalica, ali najčešće se instaliraju:

  • Lopta - jednostavna, ali vrlo pouzdana u radu.. Element za zaključavanje je sfera sa rupama, koja se upravlja krutim štapom. Kada je otvaranje sfere poravnato sa rupom na tijelu slavina ili miksera, prolaz se otvara i isporučuje se voda.

Obratite pažnju! Kao manjak takvih proizvoda često se ukazuje na relativno visoku složenost demontaže i popravke, ali iskusni majstori dobro slažu sa takvim zadacima.

  • Boxed - jednostavan za održavanje, ali nešto manje pouzdan. Osovina kutije u takvom dizalicu predstavlja navojni cilindar, na kome se nalazi ili zaptivni poklopac ili mehanizam nekoliko keramičkih pločica, koji naizmenično blokiraju protok vode.

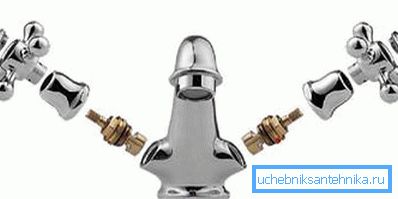

Mešalica sa dvostrukim kutijama
  • Trebali bismo istaknuti i miksere sa plastičnim kertridžima. Ovi polimerni dijelovi se koriste isključivo u svakodnevnom životu: s jedne strane, oni jasno regulišu tok vode, ali s druge strane, nemaju impresivnu snagu.

Ostale komponente

Pored uobičajenih detalja, bez kojih je funkcionisanje sistema vodosnabdevanja nemoguće, mogu se izdvojiti:

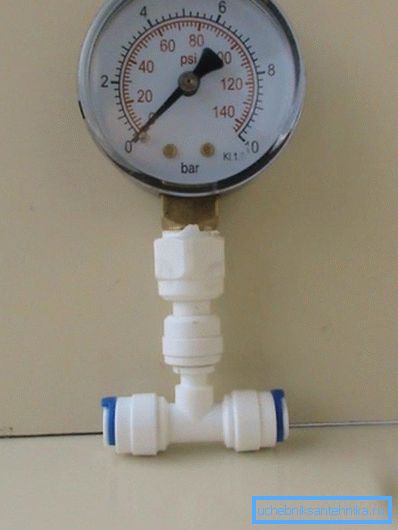

Manometar na cevi
  • Manometar za snabdevanje vodom je prilično jednostavan merni uređaj koji beleži pritisak u cevi.. Najčešće, manometri opremljeni su konturi u privatnim kućama, gde pritisak reguliše pumpa.
  • Vodonepropusni menjač - koristi se za izjednačavanje pritiska u sistemu. Ovaj uređaj može biti veoma koristan ako imate sumnje da će priključci cevi "preživjeti" efekte čekića za vodu.

Obratite pažnju! Ako je u svakodnevnom životu instalacija reduktora veoma poželjna, onda je u industrijskim sistemima instalacija takvih uređaja obavezna.

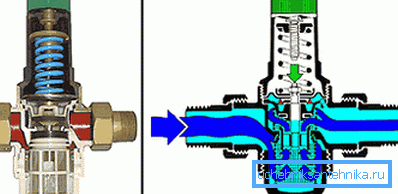

Uređaj i princip menjača
  • Ako nemate mogućnost da instalirate reduktor, onda je sasvim moguće napraviti damper za sistem vodosnabdijevanja vlastitim rukama.. Najčešće se koriste ekspanzijski rezervoari opremljeni dodatnom membranom kao takvi sistemi: uređaj pretpostavlja rastući pritisak, a membrana kompenzuje značajan deo energije zbog svoje elastičnosti.
  • Takođe ne zaboravite na ugrađene filtere.Ovi elementi namještaja se obično srušavaju u konturu pred složenim uređajima (isti menjači) i značajno produžavaju životni vijek, čuvajući abrazivne čestice suspendovane u vodi.

Zaključak

Merač pritiska vode, filter, slavina, mikser, cijev, bradavice, spojnice i ostali delovi nisu ništa važniji od samih cevi. Zbog toga trebate pažljivo proučiti gorenavedenu klasifikaciju i pogledati video u ovom članku: tako da dobijete barem jednu opću ideju o elementima koji će vam trebati prilikom rada.
