Vodovodna pumpa: uređaj, varijante, instalacija

Za dobro servisiranje koriste se različite pumpe: ovo su površinski uređaji sa akumulatorom ili rezervoarima za skladištenje, potopljenim uređajima i mehaničkim pumpama.

Želimo da kažemo o pumpnim stanicama za bunare koji pripadaju sistemima za dovod vode.

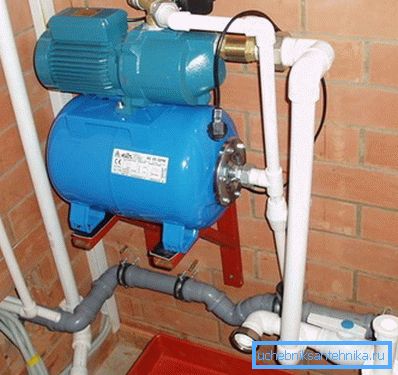

Črpalne stanice mogu biti instalirane u zatvorenom prostoru.

Crpna stanica

Uređaj

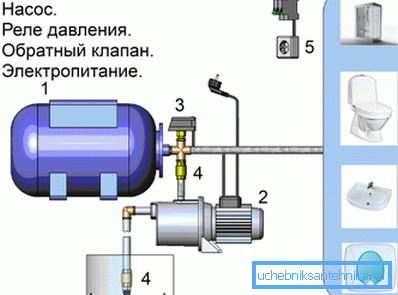

Pumpa na bunaru je prilično jednostavna.

Generalno, tipična pumpna stanica je sistem koji se sastoji od sledećih osnovnih elemenata:

  • Hidroakumulator. Ovo je rezervoar u koji se voda napaja do određenog pritiska, što omogućava sistemu da zadovoljava potrebe vodovoda. Ovaj uređaj vam omogućava da izbegavate konstantno pokretanje motora pumpe i da obezbedite stabilan pritisak i pritisak u sistemu;
  • Pumpa U tom svojstvu najčešće se koriste centrifugalni samousisavajući ili vorteksi agregati. Sistem isporuke može biti opremljen daljinskim ili unutrašnjim izduvačem, što povećava mogućnost usisavanja zbog efekta Bernoulli, uz istovremeno smanjenje ukupnih performansi sistema;
  • Prekidač pritiska Ovde vidimo element automatskog upravljačkog sistema, koji je konfigurisan tako da kada pritisak poraste iznad unapred određene vrednosti, rele isključava napajanje na motor pumpe, a kada pritisak pada ispod unaprijed određene vrednosti, motor se ponovo uključuje;
  • Kontrolni ventil Ovaj element sistema ne dozvoljava tečnosti da protiče u suprotnom smeru i ostavljaju rezervoar za skladištenje ili mlaznicu za ubrizgavanje vode, jer ako u vazduh ulazi u sistem, pumpa može propasti;
  • Čvor za povezivanje napajanja. To je običan jednofazni ili trofazni (u zavisnosti od dizajna) priključak za odgovarajući izlaz, a sadrži i osigurače i sistem uzemljenja.
Slika je šematski dijagram akumulatora uređaja.

Akumulator je vrlo jednostavan: unutar čeličnog cilindra nalazi se gumena sijalica, oko koje postoji komprimovani vazduh. Kruška je priključena na ulaz, gde se voda ispušta kroz kontrolni ventil, i odakle ova voda ulazi u sistem za dovod vode kada je slavina ili drugi sanitarni uređaj otvoren.

Kada pumpanje vodene kruške povećava zapreminu, kompresira vazduh u cilindru. Stoga, kinetička energija motora pumpe se čuva kao potencijalna energija komprimovanog gasa koji ima tendenciju da iscedi tečnost iz kruške. Na ulazu u cilindar postavljen je prekidač pritiska, koji je ugrađen u prazninu u krugu napajanja pumpe motora.

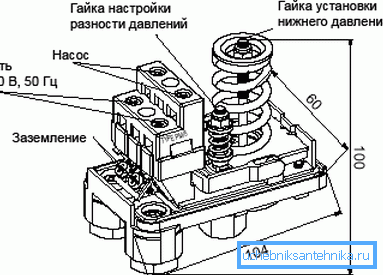

Dijagram uređaja prekidača pritiska.

Pomoću specijalnih matica, rele se podešava tako da kada se postigne granica gornjeg pritiska, rele otvara krug i motor se isključuje. Zatim, kada se voda puni u vodu tokom rada, pritisak u cilindru baterije se smanjuje, a kada pritisak podešen od strane tjunera postavi granicu nižeg pritiska, rele zapuši krug i motor počinje da pumpa vodu u sijalicu cilindra baterije ponovo.

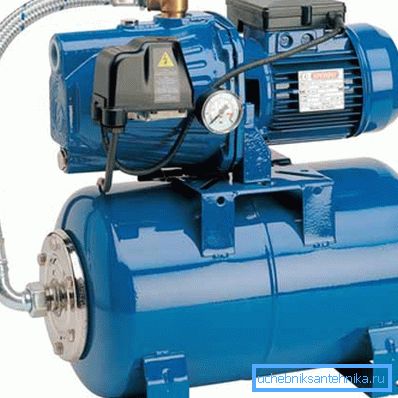

Prekidač pritiska nalazi se na tijelu pumpe pored merača pritiska.

Obratite pažnju! Dizajn pumpne stanice zasniva se na principu samoregulacije ili automatske kontrole sistema. Vrednosti pritiska i pritiska pumpe se određuju na osnovu parametara sistema vodosnabdijevanja, broja tačaka dovoda vode, produktivnosti i drugih parametara.

Vrsta

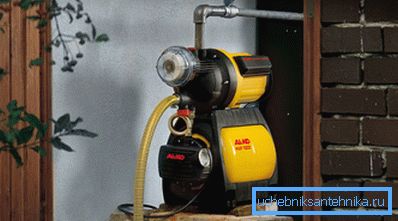

Za male dubine vodostaja možete koristiti redovnu stanicu bez ejektora.

Da saznamo kako da izaberemo pumpnu stanicu za bunar, moraćemo da razumemo tipove stanica i razumemo njihove razlike..

Postoje tri glavna tipa sistema, u zavisnosti od dizajna tečnog sistema usisavanja:

  1. Direktni usisni sistem. Pumpa stvara vakuum u cevi za dovod vode, a atmosferski pritisak potiskuje tečnost u ovu cijev. Problem sistema je da, zbog ograničenog pritiska vazduha u atmosferi naše planete (oko 1013, 25 hPa), kolona vode koju ovaj pritisak može potisnuti je nešto preko 10 metara;
  2. Sistem sa integrisanim ejektorom. Tu je indirektno usisavanje vode: pumpa stvara mlaznicu koja, kada prolazi kroz mlaznicu ejektora, stvara smanjeni pritisak u usisnoj komori i pod njenim delovanjem izvlači vodu iz bunara. Prednost ovog sistema je u tome što je pumpa osigurana od suvog rada, jer kontinuirano pumpa vodu u krug recirkulacije;
  3. Sistem daljinskog izbacivanja. U ovom slučaju, dizajn pretpostavlja da je ejektor potopljen u bunar, a sada nas visina kolone ne tiče, jer se aparat nalazi blizu vodenog ogledala. Ovde se usisavanje vrši i zbog efekta Bernoulli na indirektan način, ali performanse i efikasnost sistema pada u korist mogućnosti podizanja vode iz velike dubine.

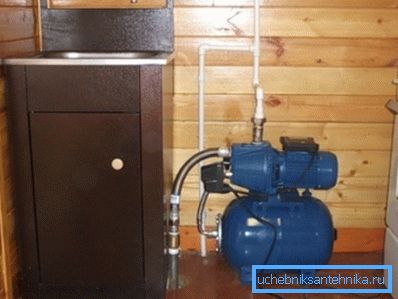

Za bušotinu u Abisinju dovoljna je stanica bez izduvnih gasova.

Prva vrsta sistema može koristiti pumpnu stanicu za Abisinski bunar, jer njegova dubina ne prelazi mogućnosti atmosferskog pritiska. Takođe, ovaj sistem je pogodan za plitke izvore peska, ali ako njihova dubina dostiže 15 metara (sve to je veća od 9), takva stanica neće raditi.

Ugrađeni ejektor povećava pouzdanost i izdržljivost pumpe.

Drugi tip ima isti opseg kao i prvi, on je jednostavno zaštićen od kvarova na pumpama zbog priključka za vazduh koji ulaze u gasovod. Ovo je progresivniji dizajn, ali njegova cijena je veća.

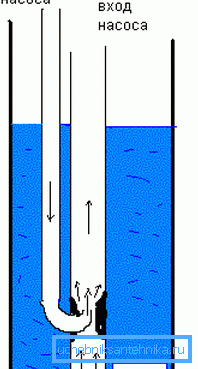

Daljinski ejektor je potopljen u kanal bušotine.

Sistem sa daljinskim (potopljenim) ejektorom omogućava vam da pumpate vodu sa dubine od oko 40 metara. Najčešće, ova opcija se koristi na dubini od 20 metara ili 25 metara, ali performanse takve pumpe su ograničene na nisku efikasnost i zbog toga ne funkcionišu dobro za farme sa velikim brojem tačaka za dovod vode.

Postoje i konstrukcije gde se umesto hidrokakumulatora koristi spremnik, u kojem se pumpa uključuje i isključuje pomoću plovnog mehanizma. Takav model se smatra zastarelim, pošto će voda poplaviti vašu kuću kada plovak ne uspe i nećemo se detaljno zadržavati na njemu.

Za pogodnost izračunavanja potrošnje vode kod vodovoda kod kuće sastavili smo tablicu sa prosečnim vrednostima potrošnje raznih vodoinstalatera:

Br. N / n Tačka unošenja vode Prosječna potrošnja, m3 / h
1 Kran za navodnjavanje 1.5
2 Whirlpool 1.4
3 Standardna kupka 1.1
4 Veš mašina 0.7
5 Tuš kabina 0.7
6 Mašina za pranje posuđa 0.7
7 Kuhinja sudoper 0.7
8 Toalet "tulipan" 0.7
9 Pisoar 0.4
10 Bide 0.4

Ako dodate protok svih vaših vodenih tačaka, dobićete potrebne performanse potrebne za istovremeni rad svih slavina.

Obratite pažnju! Da biste utvrdili vrstu opreme koju trebate, trebalo bi da znate nivo vodenog ogledala u bunaru (dinamički nivo), kao i potrebne performanse sistema za dovod vode. Poznavajući ove parametre, lako možete izabrati željenu jedinicu.

Prednosti

Uređaj može biti instaliran na bilo kom mestu pogodnom za vas.

Kao što je poznato, ne koriste se samo površinske stanice, već i potopljene pumpe za opremanje vodonosnika. Koje su prednosti spoljašnjih jedinica u potopljenom?

Mnogi od njih nema, ali su prilično značajni:

  • Najvažnija prednost je niska cena u poređenju sa skupim dubokim sedištima. Ako vam nije potrebno obezbediti veće performanse ili pumpati vodu sa velike dubine, onda nema mnogo smisla da trošite novac na potopljenu opremu za bunar;
  • Površinska lokacija omogućava jednostavan i praktičan pristup opremi za održavanje i popravku u slučaju kvara ili nesreće. Za obavljanje čišćenja ili podešavanja pumpi dubokih bušotina, oni moraju biti uklonjeni iz kućišta, što je prilično zabrinjavajuće i nije uvek lako;
  • Kada jedinica ne uspije, može se lako zamijeniti, s obzirom na to da trošak zamjene takve pumpne opreme za bunar neće uticati na veliki uticaj porodičnog budžeta, a složenost rada je dostupna čak i amateru;
  • Uređaj sa ugrađenim ili udaljenim ejektorom se ne plaši ulaska vazduha u sistem, jer krug recirkulacije stalno usisava pumpu sa vodom;
  • Mnogi modeli stanica mogu se koristiti kao prenosiva opcija za zalivanje vrtova ili za druge namene.

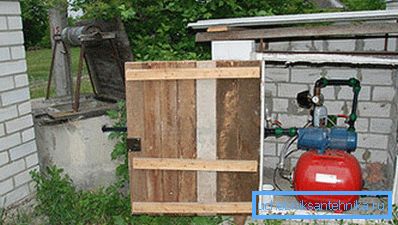

Možete pronaći opremu na bilo kom prigodnom mestu.

Obratite pažnju! Kao što se može videti iz karakteristika, preporučljivo je da se u zemlji, na maloj farmi, koriste sistemi za dovod površinskih voda u privatnom domaćinstvu sa niskom potrošnjom vode. Za održavanje arteških bunara ili veoma velikih farmi takve stanice nisu pogodne.

Nedostaci

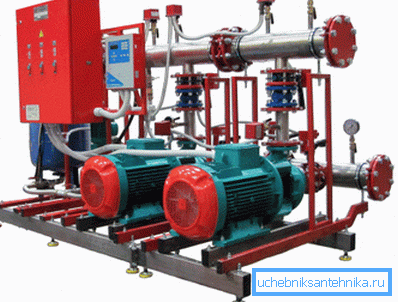

Za industrijske i industrijske potrebe koristite ozbiljnije uređaje.

Kao i svaka druga oprema, uređaji za prenos površinskih voda imaju nekoliko nedostataka:

  • Dubina bunara, koja može biti servisirana od strane konvencionalne stanice bez potopljenog ejektora, nije više od 8 do 9 metara. Zašto ne 10.3? Ovo je zbog gubitka i neadekvatnih radnih uslova opreme;
  • Površinska pumpa ili centrifugalna stanica stvara izuzetno zapažen buku, a kada se oprema nalazi unutar kuće, ovaj zvuk će čuti njegovi stanovnici;
  • Kada sačuvate letnju kućicu za zimu, jedinica koja se nalazi na površini moraće da bude sakrivena ili oduzeta sa vama, jer se može ukraditi ili oštetiti;
  • Stanica zahtijeva određeno mjesto u tehničkoj, komunalni ili podrumskoj sobi, što nije uvijek moguće dodijeliti;
  • Kada se motor pokreće, nastaje dovoljno snažna vibracija koja može da šteti okolnim građevinskim strukturama i cevovodu priključenom na sistem.

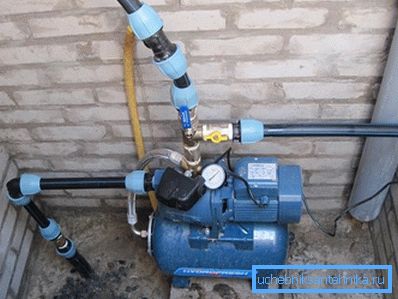

Snaga standardnog sistema prenosa je dovoljna za običnu porodicu.

Obratite pažnju! Uprkos svim nedostacima i ograničenjima, uobičajena pumpna stanica sa pritiskom od 45 metara dovoljna je za potrebe porodice od 4 osobe.

Montaža

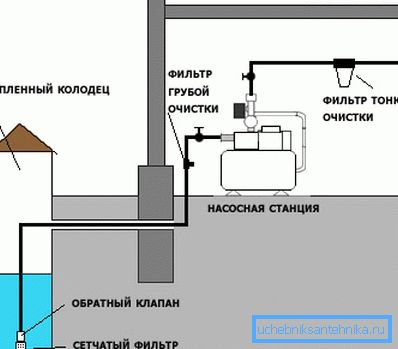

Dijagram ožičenja uređaja.

Za one koji žele povezati opremu vlastitim rukama, napravili smo malu instrukciju:

  1. Na odabranoj lokaciji stanice postavljamo čvrstu osnovu. Najprikladniji način je napraviti podijum od cigle ili betona od 1,2 do 1,4 metra visok;

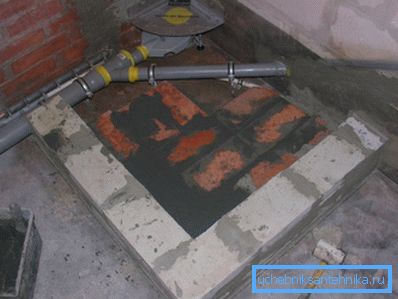

Izgradimo bazu za instalaciju.
  1. Na podijumu postavljamo gumenu podlogu sa debljinom od 10 - 20 mm kako bi se vibrirali. Instaliramo kompleks na noge, pričvršćujemo noge sidrima na podijum kroz montažne rupe;

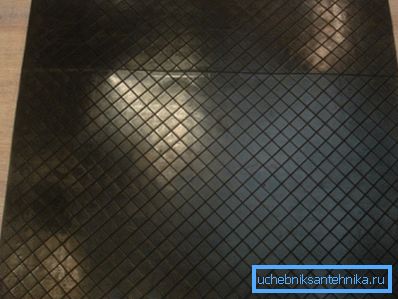

Mi stavljamo uređaj na poseban gumeni tepih od vibracija.
  1. Od bunara do mesta pumpanja kopamo rov duboko ispod nivoa zamrzavanja tla, u kojem postavljamo cjevovode od polietilena ili druge plastike. Dopunjujemo usisni kraj cevi pomoću kontrolnog ventila i grubog filtera (redovna mala mreža od nehrđajućeg čelika;

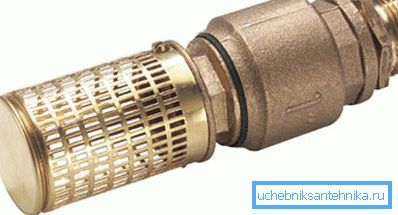

Snabdevanje završavamo sa kontrolnim ventilom i grubim filterom.
  1. Na kraju cevi koja dolazi iz izvora vode, vijčavamo spojnicu sa vanjskim navojem, na koji pričvršćujemo vraćajući ventil, zatim kovinsku uglovnu fazu, praćenu ravnom krpom "američki". Sve ovo je povezano sa usisnim portom sistema;

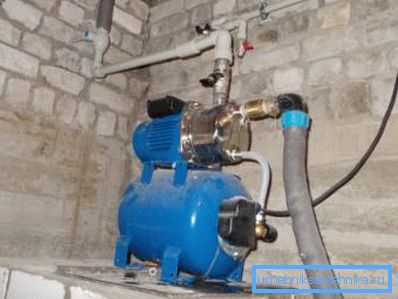

Priključite dovodnu cev do pumpe.
  1. Izlaz iz jedinice nastavlja se sa "američkim" kranom, na koji spojimo rotirajuću rotacionu (90 stepeni) spojnicu od polipropilena do navoja. Spustite cijev za vodu na spojnicu;
Priključite unutrašnji vodovod.
  1. Vertikalna usisna cev je povezana sa horizontalnim dijelom podzemnog cevovoda sa okretnim priključcima ili spojnicama;

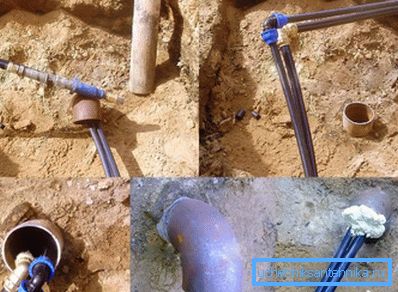

Spojimo vertikalni i horizontalni dio cevovoda.
  1. Napunite pumpu vodom kroz posebnu rupu (pročitajte uputstva za uređaj), otvorite slavine i napravite probni rad sistema;
Napunite sistem vodom.

  1. Ako je test uspešan, kopamo u rovove i zatvorimo i zatvorimo mesto gde cevi ulaze u bunar.

Zaključak

Kao što se vidi iz naših uputstava, instalacija i priključak pumpe nije toliko težak. Da biste sklopili vodovod, možete pozvati čarobnjaka, a to možete učiniti samim sledećim tačkama u priloženom vodiču. Takođe će vam pomoći video u ovom članku.
