Vodne mreže: varijante, komponente i dizajn

Voda se transportuje potrošačima vodovodnim cevima i vodovodnim mrežama. Ove strukture moraju biti u skladu sa zahtevima efikasnosti i pouzdanosti. Ovo se postiže pravilnim izborom u projektovanju trase cevovoda i rasporedu mreže, materijala i odseka cijevi, kao i načina njihovog rada.

Prilikom izbora, dodjele i korišćenja lokacija za vodovodne kanale potrebno je pridržavati se zakonodavstva o zemljištima i određenih regulatornih dokumenata.

Sistemi vodosnabdevanja su kompleksne tehničke instalacije.

Sorte vodnih mreža

Svi sistemi vodosnabdevanja su podeljeni na spoljašnje i unutrašnje mreže.

Spoljni dio sistema

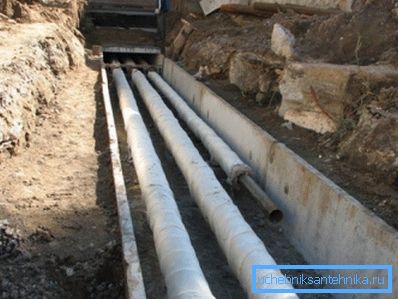

U mreži fotografija, postavljena u tri teme.

Rastegnite vodu u 1, 2 i više "navoja". Najbolja opcija je da ih postavite na prilično povišen prostor, imajući minimalni broj konstrukcija, u oblastima koji su pogodni za održavanje i popravke.

Da bi se obezbedio planirani nivo potrošnje vode potrošačima, između paralelnih kanala opremilo se prekidačem. U dužini trase i na mestu servisiranog objekta mogu se postaviti spremnici za skladištenje.

Klasifikacija vodovodnih mreža ih deli po načinu transporta vode do pritiska i bez pritiska.

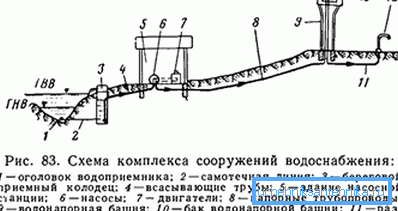

Dijagram izvora napajanja spoljašnjeg pritiska.
  1. Tečnost se pumpa kroz mreže pritiska pomoću pumpi ili razlike pritiska. Kreiran je između piezometrijskog znaka nivoa vode na izvoru i izračunate piezometrijske oznake na mestu unosa. Prvi vodovi su injektiranje, drugi - gravitacijski pritisak (gravitacijski pritisak).
  2. U vodnim linijama koje nisu pod pritiskom (gravitaciono gravitacija), njihov unutrašnji prostor (sekcija) nije u potpunosti iskorišćen. Obim njihove primene nije toliko širok u poređenju sa tlačnim.

Obratite pažnju! Izvodljivost postavljanja slobodnog proticaja zavisi od nekih tačaka. Na primjer, razlika u nivou oznaka početka i kraja snabdevanja tečnosti, reljefa regije, razdaljine između čvorova za dovod i sakupljanje.

Upotreba cijevi bez pritiska smanjuje troškove vodovodnih cijevi. Međutim, trošak rute može se povećati zbog povećanja dužine usled potrebe za obezbeđivanje potrebnih padina.

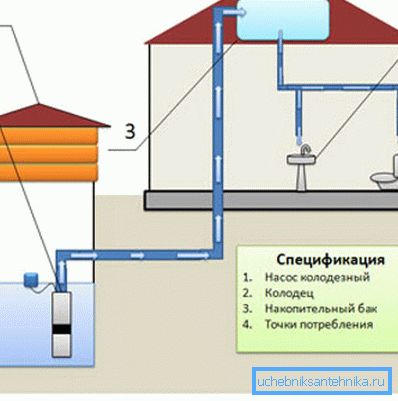

Autonomni sistem gravitacionog vodosnabdijevanja.

Konfiguracija sistema može zavisiti od takvih faktora:

  • površinski oblik i izgled objekta;
  • prisustvo veštačkih i prirodnih prepreka;
  • reljef regije;
  • lokacija glavnih potrošača resursa;
  • lokacije izvora vode, itd.

Iz tog razloga, mrežna konfiguracija može biti razgranata, zvonjena ili miješana. Prstenovi prstena su najskuplji, ali imaju najveću pouzdanost.

Uputstvo upozorava da su nitovi sistema koji isporučuju glavni volumen vode prtljažnik. Bez vezivanja za pojavu mreže, autoput uvijek treba postaviti na osnovu pravca glavnih tokova vode. Trebali bi pokriti cijeli lokalitet.

Koje su spoljne mreže

Glavni elementi mreža pod pritiskom mogu biti:

  • akumulacioni rezervoar;
  • pumpna stanica;
  • cevovod pod pritiskom (vodovod);
  • izgradnja vode (toranj);
  • linije hidrostatičkog i hidrodinamičkog pritiska;
  • podzemni rezervoar pod pritiskom;
  • kameru da se prebaci.

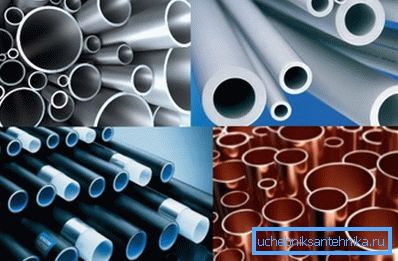

Vodovodne cevi iz različitih materijala.

Materijal cevovoda za vodove izabran je prilikom projektovanja sistema i zavisi od uslova njihove upotrebe. Ovo može biti čelik, plastika, armirani beton, azbestni cement.

Najčešće korišćeni prečnici proizvoda čeličnih cevi prikazani su u donjoj tabeli.

Prolazan, u cm Debljina zida cevi, u mm Težina po metru u kg
pluća običan ojačan pluća običan ojačan
0.6 1.8 2 2.5 0.37 0.4 0.47
0.8 2 2.2 2.8 0.57 0.62 0.74
1 2 2.2 2.8 0.74 0.8 0.98
1.5 2.35 ? ? 1.1 ? ?
1.5 2.5 2.8 3.2 1.16 1.28 1.43
2 2.35 ? ? 1.42 ? ?
2 2.5 2.8 3.2 1.5 1.66 1.86
2.5 2.8 3.2 4 2.12 2.39 2.91
3.2 2.8 3.2 4 2.73 3.09 3.78
4 3 3.5 4 3.33 3.84 4.34
5 3 3.5 4.5 4.22 4.88 6.16
6.5 3.2 4 4.5 5.71 7.05 7.88
8 3.5 4 4.5 7.34 8.34 9.32
9 3.5 4 4.5 8.44 9.6 10.74
10 4 4.5 5 10.85 12.15 13.44
12.5 4 4.5 5.5 13.42 15.04 18.24
15 4 4.5 5.5 15.88 17.81 21.63

Unutrašnja vodostaja

Unutrašnji sistem vodosnabdijevanja zgrada i objekata naziva se skup opreme, komponenti i uređaja koji obezbeđuju resurs iz spoljašnje mreže i njegovu isporuku pod pritiskom na uređaje za vodu.

Uređaj vodovodne mreže u zgradama je sledeći:

  • jedan ili više ulaza;
  • jedan ili više merača;
  • distribuciju i snabdijevanje;
  • zaporni i kontrolni ventili.
  • ponekad sistem uključuje pumpe za povećanje pritiska i filtere za omekšavanje, deferrizaciju, promenu boje itd. voda.

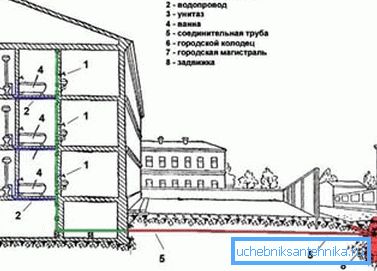

Šema domaćeg vodovoda.

Unutrašnji sistem vodosnabdevanja može se povezati vlastitim rukama sa opštinskom snabdjevačkom mrežom naselja ili biti napajan iz autonomnog izvora vode (površinske ili podzemne).

Prema njihovoj svrsi, vodosnabdijevanje objekata i zgrada podeljeno je na industrijske, piće i protivpožarne sisteme.

  1. Proizvodne mreže snabdijevaju vodom različitog kvaliteta za tehničke potrebe potrošača (hlađenje opreme, proizvodnja proizvoda, na primjer, beton, prehrambeni proizvodi itd.).
  2. Vatrogasni supresori služe za gašenje požara i sprječavanje njihovog širenja.
  3. Domaće mreže za piće su dizajnirane da daju kvalitetu vodu za piće. Osim toga, resurs se koristi za kuhanje i higijenu.

Prema načinu korišćenja resursa, sistem obezbeđuje isporuku direktnog toka, obrnutog ili ponovljenog. U domaćim mrežama, prva sorta je uobičajena, a poslednja dva su sve više u potražnji u proizvodnji.

Problemi dizajna

Primarni zadatak dizajna je usmeravanje vodovodne mreže, koja podrazumijeva crtanje cjevovoda na planu.

Obratite pažnju! Izvodi se na osnovu uslova za stvaranje dovoljno pouzdanog sistema. Istovremeno, troškovi njegove izgradnje trebali bi biti najniži.

Prilikom uzimanja u obzir:

  • lokacija izvora vode i njegovih potrošača;
  • reljef regije;
  • lokacija rijeka, šljunka, parkova, ulica, zgrada, objekata i drugih vještačkih i prirodnih prepreka za ugradnju cjevovoda.

Trasiranje se vrši na topografskoj mapi regiona duž najkraće staze, zaobilazeći prepreke.

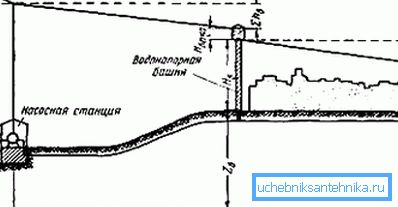

Shema za izračunavanje visine vodenog tornja.

Obratite pažnju! Resurs treba dostaviti korisnicima ne samo u željenoj količini, već i pritisak. Trebalo bi da bude dovoljno da podignete vodu do tačaka postavljanja uređaja za preklapanje vode.

U tu svrhu morate stalno održavati slobodan pritisak u vodovodnoj mreži. Pod ovim se podrazumeva razlika između oznake nivoa tečnosti (piezometrijskog) u cevovodu i nivoa površine tla.

Na slobodnom pritisku

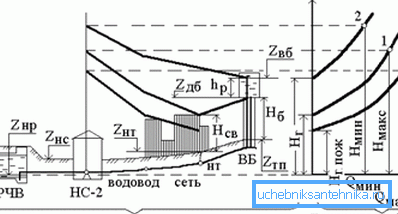

Piezometrijske oznake na kolu kanala.

Treba napraviti slobodnu glavu koja je dovoljna duž cele dužine mreže trupa, čak i na najvišim i najdaljim tačkama.

U takvim nepovoljnim područjima, pritisak ne bi trebao pasti ispod vrijednosti navedenih u propisima.

  1. Dakle, kako bi se ispravno utvrdila visina vodotornja, neophodno je pronaći tačku dotoka mreže za vodosnabdijevanje - ovo je područje do koje je najteže podići vodu.
  2. Ovo mesto je određeno kalkulacijama.
  3. U tu svrhu odabrano je nekoliko nepovoljnih područja na traci distribucije distributivnog cjevovoda. Jedna od njih će diktirati.
  4. Dalje, određuje se "opšta tačka razblaženja", koja je najbliža problemima. Iz nje je tečnost i uvodi se u njih.
  5. Određivanje oznake pritiska (piezometričke) na opštoj tački razdvajanja za podizanje resursa na izabrane problematične oblasti i upoređivanje parametara njihovih piezometrijskih oznaka, stručnjaci izračunavaju diktirajuću tačku. Za nju, vrijednost oznake će biti veća.

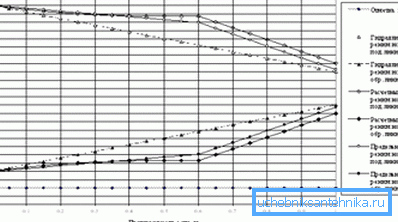

Primjer piezometrijske grafike.

Tokom ovog rada nacrtan je piezometrički graf vodovodne mreže. Prikazuje promenu pritiska duž dužine cevi.

Jedan od važnih zadataka dizajna je detaljno opisivanje sistema. Sastoji se od odabira i specifičnog smeštaja u mrežu vodovoda, fitinga, fitinga itd.

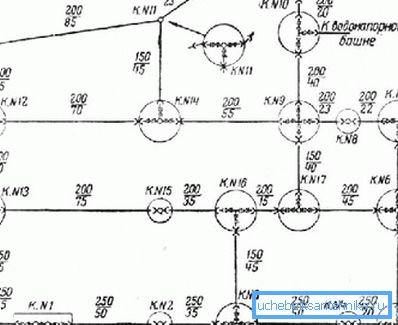

Detajlni sistem.

Detalji o vodovodnoj mreži se obavljaju u skladu sa izabranom opcijom vodovoda. Ovo se radi kada se već izvrši hidraulični proračun sistema, pronađene su stvarne vrijednosti potrošnje resursa, određeni su materijali i prečnik cijevi. Detaljni dizajneri proizvode na radnim crtežima. Uz pomoć simbola, na njima su prikazani elementi, elementi i ostali elementi iz kojih su sklopljeni sistemski sklopovi.

Neka pravna pitanja

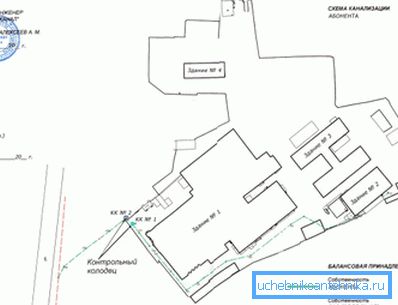

Šema bilansa mrežnih lokacija.

Ako se stvoreni sistem vodosnabdevanja priključi na komunalnu mrežu, prvo morate da dobijete preliminarne tehničke uslove u regionalnom Vodokanalu.

Da biste ih dobili, morate sakupiti i dostaviti takve dokumente.

  1. Aplikacija za TU.
  2. Oblik u kojem će se opisati članarina u vodovodnim mrežama.
  3. Informacije o podnosiocu prijave: pasoš, poštansko i pravo prebivalište, kontakt informacije.
  4. Naziv parcela na zemljištu.
  5. Planirajte granice teritorije na kojoj će biti izgrađena vodovodna mreža.
  6. Dozvola za takvu upotrebu parcele.
  7. Informacije o planiranom vremenu uvođenja budućeg objekta u rad.
  8. Izračunavanje obima potrebnog resursa (tj. Planiranih opterećenja).
  9. Podaci o parametrima konstrukcije.

Tehnološki priključak na vodovodnu mrežu gotovog objekta vrši se u granicama zemljišta. To se radi u roku od 18 mjeseci, računato od datuma potpisivanja ugovora o priključenju.

Treba istaknuti da u isto vrijeme granice podjele operativne odgovornosti vodovodnih mreža treba obaviti u skladu sa Uredbom Vlade Ruske Federacije br. 167 "Pravila za korištenje komunalnih vodovodnih sistema i kanalizacije u Ruskoj Federaciji".

Zaključak

Vodovodne mreže su složene hidrauličke strukture. Postoji mnogo vrsta njih, koje bi trebalo izabrati na osnovu svrhe sistema i uslova njenog rada. Video u ovom članku će razviti svoju temu.
