Vodimo vodovod iz bunara u kuću

Da bi sistem za vodosnabdevanje u privatnoj kući opremili iz bunara sa potopljenom ili površinskom pumpom, sasvim je moguće, ako samo razumete dijagram ožičenja jedne ili druge električne opreme. Trenutno, većina stanovnika privatnog sektora preferira podvodne jedinice, kao moćnije i pouzdane.

Samo ovde mogu biti drugačiji, stoga morate razumjeti šta ste izabrali. O takvim uređajima, njihovom načinu povezivanja i postavljanju cijevi ćemo govoriti u nastavku, a videćete i tematsku demonstraciju videa u ovom članku.

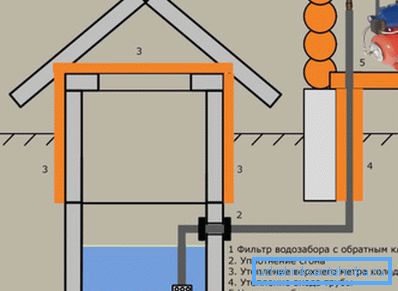

Šematski prikaz vodosnabdijevanja kuće iz bunara

Vodovod

Izbor pumpe

Napomena Trenutno smo zainteresovani samo za one vrste podvodnih (dubokih) pumpi koje se koriste za uzimanje vode iz bunara i bušotina. Pored njih postoje i fekalne i drenažne pumpe, koje se koriste i za čišćenje toaleta i za čišćenje rezervoara za vodu ili istih bunara. Osim toga, takve jedinice su podeljene prema principu rada - one su centrifugalne i vibracione.

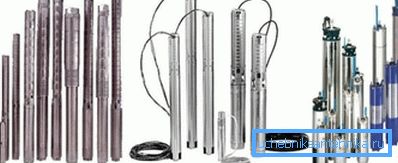

Takve pumpe se mogu koristiti za dovod vode, kako iz bunara, tako i iz bunara.

Trenutno, vodosnadanje iz bunara i bušotina može se izvoditi pomoću potapajućih pumpi, a nivo ogledala sa površine nije bitan (neki modeli mogu da pumpaju vodu sa dubine od 200-250m) - važno je samo to da je dubina to dozvoljava. Ako nas interesuje postavljanje vodosnabdevanja iz bunara u kuću, a ne samo zalivanje povrća, onda bi, naravno, trebali dati prednost centrifugalnim jedinicama.

Samo ovde je važno pravilno izračunati moć uređaja, tako da je dovoljno za održavanje svih sanitarnih jedinica u kući - za takav izbor obratite pažnju na donju tablicu.

Ime kupatila Protok vode
Umivaonici za umivaonike 0.4m3/ sat
Toalet bide 0.4m3/ sat
WC školjka 0.4m3/ sat
Sudoperi 0.7m3/ sat
Mašina za pranje sudova 0.7m3/ sat
Veš mašina 0.7m3/ sat
Tuš kabina 0.7m3/ sat
Hidrant za zalivanje bašte (vrt) 0.7m3/ sat
Bath 1.1m3/ sat

Potrošnja vode sat vremena u različitim kupatilima

Da biste utvrdili ukupnu maksimalnu potrošnju vode, jednostavno morate pogledati gornjoj tabeli i dodati zajedno indikatore svih vaših uređaja. Oznaka pumpe, koja je nužno uključena u njegov tehnički pasoš (priručnik za upotrebu) i često na tijelu same jedinice, ukazuje na njegov kapacitet i nominalni kapacitet za unos vode u m3/ sat

Količina vode

Pored moći i načela rada, pumpe su takođe odabrane prečnikom i dužinom - ako prečnik nije važan za bunar, onda se ne bi ni jedna jedinica ušla u bunar. Ali dužina je neophodna tako da potpuno potopljeni uređaj ne dostiže dno za najmanje 30-50 cm, ali nivo vode može varirati u zavisnosti od vremena u godini ili intenziteta unošenja vode.

Postoje dva nivoa vode - statička i dinamička, od kojih bi trebalo da počnete da određujete dužinu potopljene pumpe. Statički nivo je indikator kada se unos vode nije napravio tokom dana, ali je uglavnom odbijen od dinamičkog nivoa.

Da bi se utvrdilo zaduženje bunara ili bunara, voda se izlazi iz vode na sat i ta oznaka, na kojoj će se ogledalo pojaviti nakon ovog vremena, zove se dinamički nivo. Što je manja razlika između dva indikatora (dinamička i statička), to je bolja mogućnost nadoknade. Pumpa mora da potone 30 cm ispod statičkog nivoa i istovremeno ne dostigne dno na istoj udaljenosti.

Kopanje i drugi pripremni rad

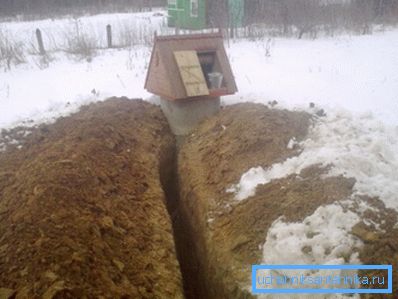

Rop iz bunara
  • Počnimo sa tehničkim parametrima - sistem vodosnabdevanja od bunara do kuće se postavlja duž rovova, čija dubina mora biti najmanje 50 cm dublja od tačke smrzavanja tla u vašem području. Osim toga, ova slika takođe sadrži i peskovito jastuče na dnu rova, čija debljina treba biti najmanje 2 cm - to je neophodno, tako da se polietilensko crevo ne ošteti na kamenju, a od nje se nanosi ravnomerni pritisak.

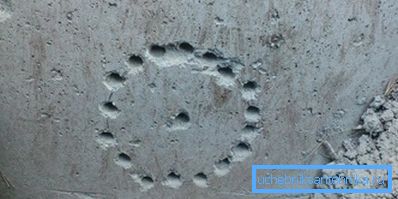

Dakle, napravljena je rupa
  • Sada, u odnosu na rupu koju ćete morati napraviti u betonskom zidu bunarskog prstena - ne može se napraviti rezač dijamanta, jer je zid ojačan čeličnom žicom, a ponekad čak i sa pojačanjem. Zbog toga morate izvući krug željenog prečnika, tako da možete potisnuti spojni ugao za polietilensko crevo od 32 mm. Obrišite obeleženi krug oko perimetra, kao što je prikazano na slici iznad i izbacite sredinu čekićem ili perforatorom.
  • Istim principom, možete napraviti rupu u temeljima, iako će to biti nešto teže - Uostalom, takva traka je obično debela najmanje 40 cm, pa je bolje pobijediti rupu sa dve strane - sa ulice i iz sobe.
  • Da biste imali priliku da udarite rupu u temelj, morate iskopati jamo sa ulice i unutra. Njegova veličina treba da odgovara vašim dimenzijama i dužini alata, odnosno, trebate imati priliku da tamo radite sa lopatom i udubljenjem sa dugačkom bušilicom.
  • Pored toga, pre nego što položite vodovod, potrebno je opremiti mesto za pumpnu stanicu i najbolje od svega ako koristite istu jamu za tu svrhu. Samo će vam trebati da postavite zidnu ciglu i da ga malteriramo, takođe možete koristiti široki prsten. Međutim, ništa vam neće sprečiti opremanje takve jedinice na vrhu, bez upotrebe jame, ali to će zauzeti određeno mesto u sobi.

Montaža

Napomena Najbolje je koristiti cijev od polietilena prečnika 32 mm kao cev za vodu koja vodi od pumpe do uređaja za distribuciju vode. Označen je kao HDPE - polietilen pod niskim pritiskom.

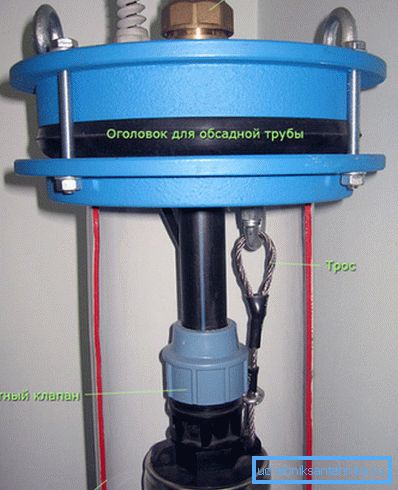

Potopni priključak pumpe

Pogledajte gornju fotografiju - tamo vidite povezivanje potopljene pumpe u bunar, ali se takođe povezuje u bunar, samo tamo nema kraja, ali hajde da naručimo. Kontrolni ventil je sjepljen na samu pumpu, što sprečava vodu da teče dole u bunar ili bunar, a pumpa je pričvršćena na obruč i pomoću kabla koji se isporučuje.

Za pričvršćivanje na vrhu (u dosegu sa površine) u prstenu se izbuše rupa i tu se nalazi kabl, koji je, nakon istezanja, fiksiran ili sa pričvršćivačem ili jednostavno zavijen na komad armature (za bunare, to se radi na vrhu).

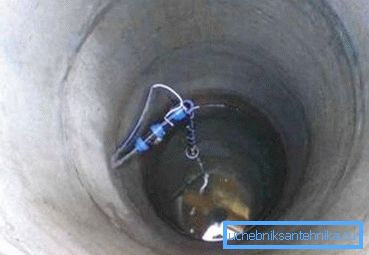

Spuštamo pumpu u bunar

Ako imate bunar, onda vjetrobran PND (pomoću kompresijskog fitinga) na nepovratni ventil tako da ovaj segment bude dovoljan od ugrađene pumpe do otvorne rupe u ploči. Tamo, ovo crevo mora biti povezano sa drugim dijelom koji vodi od bunara do čvorišta za odvajanje vode, a to se vrši pomoću ugla kompresije.

Postavite samu montažu tako da opterećenje od ivica rupa u prstenu padne na njega; izvucite električni kabl koji ide iz pumpe kroz istu rupu.

Posebni terminali na glavi bušotine

Ako radite sa bunarima, na vrhu su posebni terminali sa kojima možete povezati dva komada kablova - od kuće i od pumpe.

Ako radite sa bunarcom, onda ćete morati učiniti takvu vezu direktno u rov, pošto kabal iz kompleta neće biti dovoljan za vas u svakom slučaju. Prekidači su najbolje izolovani termo mlaznicama, posebno pošto je njihova cena jeftina, manje od troškova električne trake.

Vezni čvor

Sada pređimo na vezu, tačnije, na skup pumpne stanice i da to uradimo, pogledajte gornju fotografiju - možete videti kako se vrši prva faza veze.

Idemo, spustićemo grejni kabl (sada nam nije interesantan) i pratiti čvorove - od HDPE-a, koji dolazi od pumpe, glavnog ventila, a onda grubog filtera i sve ide do relejnog releja i senzora koji radi na suvom. Važno je napomenuti da ako su senzor i relej u istom bloku, onda su manje pouzdani, pa je bolje kupiti ove čvorove odvojeno.

Prekidač pritiska je direktno povezan sa izlazom (istog PND-a) u rezervoar membrane, koji je obično najmanje 70 litara. Nakon toga se instalira još jedan filter, ali je već fino očišćen (obično, ovo je model sa zamjenljivim kertridžima), a odatle počinje i ožičenje do svih sanitarnih jedinica u kući.

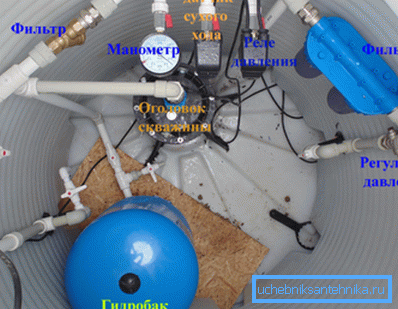

Izgleda kao pumpa stanica u jamu

Ako želite da optimizujete rad potopljive pumpe, odnosno da biste smanjili praznine između ciklusa pokretanja i zaustavljanja, onda ćete morati da promenite fabrička podešavanja za prekidač pritiska.

Dakle, automatska zaustavljanja centrifugalnog motora po defaultu na pumpi se javlja kada se dostigne pritisak u membranskom rezervoaru 3 atmosfere, a započinje se kada pada na 2 atmosfere. Možete promeniti ove parametre postavljanjem 5 atmosfera na shutdown i 1,5 atmosfera po početku, ali pazite da ne oštetite sam uređaj.

Pored toga, šema vodosnabdevanja u privatnoj kući iz bunara treba voditi fabričkim uputstvima pumpe. Naravno, princip povezivanja je isti svuda i opisan je gore, ali možda postoje i neke nijanse.

Zaključak

U zaključku treba napomenuti da radni vijek potopne pumpe u velikoj mjeri zavisi od čistoće izvora iz kojeg se vrši unošenje vode, jer takve jedinice nisu dizajnirane za pumpanje peska i mulja. Zbog toga, bar jednom na 3-5 godina, potrebno je da očistite bunar ili bunar sopstvenim rukama.
