Voda u kući iz bunara sa vlastitim rukama: stvaranje

22-04-2018
Snabdevanje vodom

Tema ovog članka je isporuka vode iz kuće iz bunara. Saznaćemo koji pritisak treba da stvori pumpu; koje su pumpe poželjne za rad u bunaru i kako se povezuju sa vodenim sistemom kuće. Osim toga, dodirnućemo i veoma radoznat koncept - sistem za klimatizaciju koji koristi vodu za hlađenje prostora.

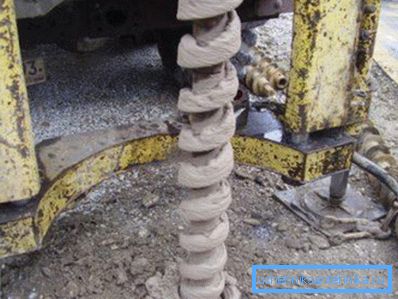

Bušenje se ne završava na bušenju. Voda mora biti dovedena u kuću.

Pritisak glave

Očigledno je da se voda u kući iz bunara mora snabdevati prekomjernim pritiskom.

Za to postoje bar dva razloga.

  1. Voda mora da prevlada hidrauličnu otpornost cevi i fitinga, što je povezano sa neizbežnim padom pritiska.

Uzgred: plastične i metalno-plastične cevi svih vrsta imaju mnogo nižu hidrauličnu otpornost od čelika (uključujući galvanizaciju). U slučaju crnog čelika, karakteristike cijevi znatno se značajno smanjuju tokom rada zbog korozije i akumulacije depozita kreča u vodovodnoj mreži.

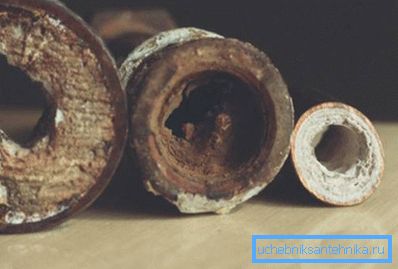

Lime i rđa smanjuju lumen cijevi tokom vremena.
  1. Nadpritisak je neophodan za normalno funkcionisanje slavina i fitinga toaletne posude. Ako voda dođe do ulaznog ventila modernog rezervoara gravitacijom, jednostavno se neće otvoriti. Međutim, stare domaće tenkice mogu raditi bez preteranog pritiska.

Dakle, koji pritisak treba da stvori pumpu?

Izračunavanje

Red računanja je prilično jednostavan.

  • Dubina bušotine se uzima kao osnova. Ako iz nekog razloga nema dokumentacije na njoj, lako se meri pomoću opterećenja na konopcu. Napomena: pumpa se obično spušta na udaljenosti od najmanje metra od dna, što ga štiti od pada u mulj radnog kola i peska.
  • Na dubinu bušotine u metrima se dodaje 30 metara nadpritiska. Dakle, garantovano je da obezbedimo potreban pritisak na sve vodovodne instalacije.
  • Rezultat je dodatno uvećan za 10 procenata kako bi se nadoknadili neispunjeni gubici na priključcima, obrtima cevovoda itd.
Komponente rezultirajuće glave.

Hajde da saznamo šta treba da bude glava pumpe za bušotinu od 70 metara: (70 + 30) x1.1 = 110 metara.

Prekoračiti izračunanu vrijednost ne vrijedi iz dva razloga.

  1. To će dovesti do gubitka energije.
  2. Prekomeran pritisak će ugroziti integritet sistema vodosnabdevanja, pre svega - fleksibilne veze sa mikserima i rezervoarima.

Izbor pumpe

Kakvu pumpu treba preneti vodu do kuće iz bunara? Koji su kriterijumi selekcije?

Moderno tržište nudi nekoliko dizajna bušotina.

Mi ih navodimo ključnim operativnim karakteristikama.

  • Uređaji za spoljnu (površinsku) instalaciju su spremni za popravku i održavanje, za razliku od svih potopljenih uređaja; njihov problem je što ovi proizvodi mogu raditi samo ako rastojanje od površine do ogledala vode nije više od 10 metara.
Pumpa na površini.
  • Swirl Pumps relativno jeftin; Međutim, zbog minimalnog (u delimičnom milimetru) razmaka između radnog kola i kućišta, oni su izuzetno osjetljivi na nečistoće. Kada je sadržaj suspendirane materije veći od 30 grama po kubnom metru, bolje je da više voli druga rešenja.
  • Screw - Naprotiv, oni su u mogućnosti da transportuju celulozu sa sadržajem peska do 50%. Cena ove nepretnosti je niska produktivnost i efikasnost, koja ne prelazi 70% najboljih modela.
  • Membranske pumpe izuzetno jeftin i sposoban da stvori relativno pristojan pritisak. Njihov glavni nedostatak je u tome što se membrane tokom mehaničke operacije iscrpljuju: vek trajanja uređaja između popravki ne prelazi 2 godine.
  • Konačno centrifugalna pumpa - ovo je dalji razvoj ideje o vrtlogu. Pritisak se stvara u koracima, sa nekoliko impelera. Zbog velikog razmaka između njih i tijela dozvoljene su suspendirane čvrste supstance u količini do 150 g / m3 sa veličinom čestica do 2 mm; uređaji ovog tipa mogu da stvore pritisak do 250 metara i više.

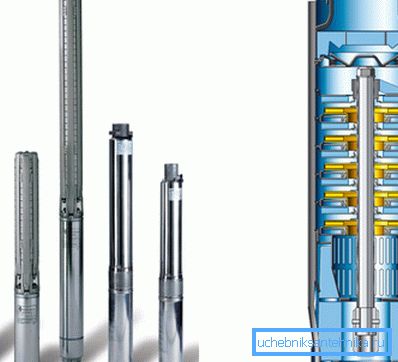

Centrifugalna bušotina.

Na šta drugo treba obratiti pažnju prilikom izbora uređaja koji će vodosnabdijevati iz bunara?

Performanse idealno bi trebalo da premaše maksimalnu potrošnju u porodici, ali da budu manje od protoka bunara. Drugi zahtev je zbog činjenice da je suhom (rad u odsustvu vode) glavni neprijatelj mehaničke pumpe: voda obezbeđuje hlađenje motora.

Referenca: za porodicu od 3-4 osobe se obično uzima pumpa kapaciteta 30-50 litara u minuti. Ako se voda iz bunara koristi za navodnjavanje, projektovani kapacitet se udvostručuje.

Prečnik pumpe mora odgovarati prečniku bunara. Prekasno veliki razmak između kućišta i zidova kućišta pogoršavaće hlađenje elektromotora; nedostatak dozvole stvaraće probleme pri spuštanju i podizanju uređaja radi popravke ili zamene. U većini slučajeva koristi se pumpa prečnika 4 inča (2,5 cm) i kućište prečnika 125 mm.

Bolje je obratiti pažnju eminentnim proizvođačima (Wilo, Grundfos, Pedrolo i njihov ilk). Uputstvo je povezano sa većom tolerancijom greške brendirane opreme i karakterističnim razvijenim mrežama servisnih centara.

Ulaz

Kako izgleda vodosnabdevanje kuće iz bunara?

U tom kapacitetu se koristi obična cijev za pritisak od polietilena. Da bude precizan, njegov materijal je HDPE (polietilen niske potrošnje je znatno jači od jeftinije LDPE). Prečnik odgovara prečniku mlaznice pumpe; način pričvršćivanja na mlaznicu - priključak za kompresiju.

Glavna stvar na koju treba obratiti pažnju prilikom unosa s vlastitim rukama: snabdevanje vodom do kuće iz bunara vrši se ispod nivoa zamrzavanja. U ovom slučaju, garantujemo da ne dozvolimo da se cev zamrzne na vrhuncu hladnog vremena.

Na dijagramu, pored dubine ulaznog provodnika, možete videti dodatnu opremu, postavljenu nakon pumpe.

Šta uraditi ako je nemoguće iskopati rov željene dubine (kamenito zemljište, permafrost itd.)?

  • Ulaz je izolovan. U tu svrhu koristite penu ili poliuretanske ljuske, obmotite cev u polietilensku penu ili montirajte kutiju prekrivenu ekspandiranom gline: izbor vrste izolacije je po vašoj diskreciji.
  • U izolaciji je ugrađen samoregulacioni grejni kabl koji će sprečiti zamrzavanje vode čak i ako nema slavine. Kabl je pričvršćen za cev sa trakom, trakom ili stezaljkama.

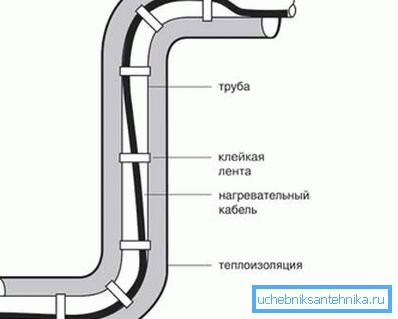

Grejni kabl neće dozvoliti da cev zamrzne na vrhuncu hladnog vremena.

Poseban slučaj

Postoje li prednosti u pogledu performansi dobro za vodu u kući?

Može se pokrenuti takva odluka i protiv nje.

  • Verovatnoća zamrznutog unosa teži na nulu. U podrumu izolovane konstrukcije, temperatura ne pada ispod nule, čak iu najtežim mrazima. Štaviše, ostaje stabilna čak i ako se kuća ne zagreje: tla, kako se sećamo, imaju konzistentno pozitivnu temperaturu, ali iz hladnog vazduha je u našem slučaju toplotno izolirana zidovima.
  • Možeš zaboraviti na kopanje rova.
  • Ne samo to: sa istim nivoom vodonosnog sloja, bušotina bušena iz iskopa će biti nešto kraća, što će vam uštedjeti određenu količinu na bušenju.

Neke prednosti, zar ne?

Nažalost, ne tako. Ulov je u tome što kada se bušotina deformiše, pumpa pada ili kućište je oštećeno, popravni rad se često svodi na ponovno penetraciju pomoću bušilice. Kao što shvatate, to je u podrumu stambene kuće to onemogućeno.

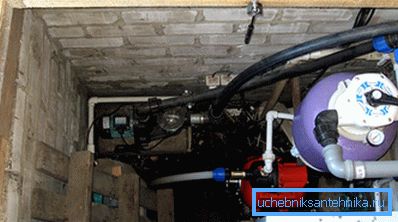

Pronalaženje bunara u kući je prilično nejasna odluka.

Usput: obično se preporučuje bušenje bliže od tri metra od zidova kuće. Ograničenje je povezano s vjerovatnoćom naduvavanja podruma prilikom uzorkovanja zemljišta u blizini.

Klimatizacija

Da li je moguće organizovati hlađenje kuće vodom iz bunara?

Predstavljamo nekoliko rešenja različite složenosti i efikasnosti sa njihovom kratkom ocenom.

Toplotna pumpa

Kolo koristi toplotnu pumpu vode i zraka. Njegov izmjenjivač toplote prenosi višak energije u vodu, koji se uzima iz jednog bunara i spaja u drugi. Zbog stabilne temperature podzemnih voda tokom cele godine, toplotna pumpa se može koristiti i za klimatizaciju letnje prostorije i za zimsko grejanje.

Rešenje je veoma praktično i univerzalno, ali njegove nedostatke treba zapisati:

  • Visoka cena. Toplotna pumpa koštaće 150-200 hiljada rubalja; drugi bunar takođe ne zadovoljava vlasnika sa jeftinom potrošnjom.
  • Zahtevi visoke brzine protoka. Da biste preusmerili 14 kWh toplote, potrebno je zagrevati tri kubna metra vode za tri stepena. Do sada za sat, neće se oduzeti svaki podzemni akvifer.

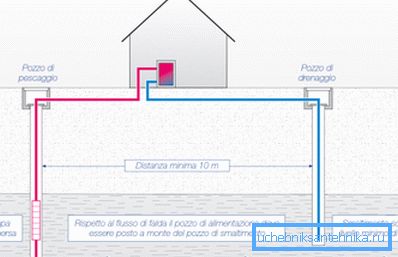

Šema bušenja toplotne pumpe. Minimalno rastojanje između usisnih i drenažnih bunara - 10 metara. Protok podzemnih voda od dovoda do odvodnjavanja.

Fancoil u sistemu vodosnabdevanja

Neuporedivo jeftinije rešenje je otvaranje sistema hladne vode pomoću ventilatora (izmenjivač toplote sa prisiljenim protokom vazduha). Zašto ih? Protok vazduha vam omogućava da povećate prenos toplote na fiksiranom području radijatora.

Napomena: U ulozi ventilatora se često koristi klima uređaj u unutrašnjosti. Između ostalog, njegova upotreba u ovom kvalitetu će pojednostaviti uklanjanje kondenzata: već su prisutne sve potrebne cijevi i otvori u tijelu.

Zašto takva šema, uprkos jednostavnosti, nije baš popularna? Zbog smešne efikasnosti. Uz razumnu potrošnju hladne vode, količina toplote koja se uzima iz vazduha u sobi će biti oko kilovat-sati dnevno.

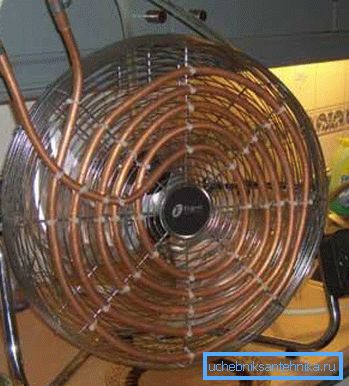

Na foto-domaćem ventilatoru od ventilatora i bakarne cevi.

Krug cirkulacije

Mnogo razumnije rješenje je napraviti krug sa cirkulacionim navojem ventilatora.

  • Razmenjivač toplote nalazi se iznad pumpe. Poželjno je - bakar, sa čestim rebrima: tako ćemo obezbediti maksimalnu efikasnost sa minimalnom veličinom. Često, međutim, to je jednostavno polietilenska cev u obliku slova U.
  • Razmenjivač toplote je povezan sa ventilacionim navojem pomoću par linija (obično iz iste polietilenske cevi).
  • Linije su prekinute sklopom cirkulacione pumpe, sigurnosnom grupom (manometar, ekspanzioni rezervoar i sigurnosni ventil) i ventil za punjenje kola.

Efikasnost hlađenja za 40-metarski bunar može biti 1,5-2,5 kilovata. U tom slučaju, potrošnja električne energije će biti manja od najekonomičnijeg klima uređaja - 60-75 W.

Zaključak

Kao i uvek, čitalac će naći dodatni materijal na video snimku u ovom članku. Successes!
