Ventil za vodu sa senzorom curenja

Električna slavina s senzorom curenja pomaže u sprečavanju takvih problema kao što je poplava kućišta. Dakle, takvi uređaji su nedavno postali prilično popularni među stanovnicima stanova i kuća. U nastavku bliže pogledamo šta je sličan sistem i kako je montiran.

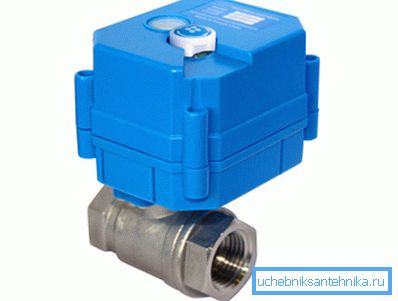

Električni kuglični ventil

Princip rada

Danas postoje dvije vrste senzora:

  • Žični uređaji koji se povezuju sa kontrolerom koristeći žice;
  • Bežični - pošaljite radio signal kontroloru.

U svakom slučaju, šema sistema je sledeća:

  • Kada je senzor uronjen u vodu, njegovi polovi se zatvaraju, zbog čega uređaj šalje signal regulatoru.
  • Zatim, regulator prenosi električni impuls vodnom ventilu sa električnim pogonom koji isključuje dovod vode.

Ne treba više od petnaest sekundi da se zatvori ventil nakon senzora. Da biste nastavili snabdevanje vodom, potrebno je pritisnuti posebno dugme koje se nalazi na kućištu električnog pogona. Strogo instaliran sistem garantuje zaštitu od naglog propuštanja sistema za vodosnabdevanje ili sistema grejanja.

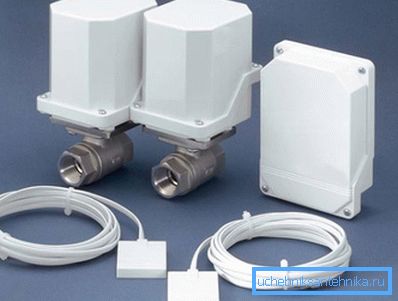

Glavni elementi sistema zaštite od poplava

O čemu se sastoji sistem

Dakle, sa principom sistema koji smo pročitali. Sada bismo bliže pogledali karakteristike elemenata čiji se sastoji.

Električni kran

Ovaj uređaj je ventil u obliku kugličnog ventila sa električnim pogonom. Razlika od mehaničkog kugličnog ventila je samo u tome da položaj blokirajućeg elementa nije regulisan ručicom, već električnim motorom.

Savjet! Teško je ugraditi kuglični ventil sa električnim pogonom svojim rukama, pošto je preko priključne kutije priključen napojni kabl PVS3x0.5. Zbog toga je ovaj posao bolje poveriti specijalistu.

Za zaptivanje priključka mehanizma za zaključavanje pomoću električnog pogona, zaptivni prstenovi su uključeni u komplet uređaja. Kao pravilo, oni su napravljeni od legura koji su otporni na habanje i zagađenje. Sam element kočnice je obično napravljen od nerđajućeg čelika i odlikuje ga dobra izdržljivost.

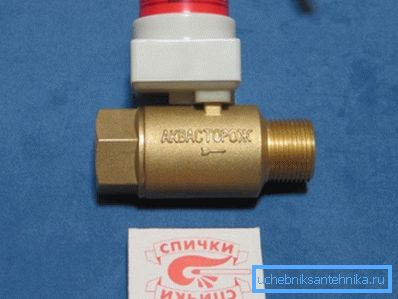

Električna dizalica od domaćeg proizvođača

Za proizvodnju tela uređaja mogu se koristiti sledeći materijali:

  • Liveno gvožđe;
  • Bronza;
  • Nerđajući čelik ili druge legure metala.

Treba napomenuti da se električni pogoni mogu dizajnirati za različite napone, najčešće u razmatrane svrhe, koriste se kuglični ventili sa električnim 24v DC i 12V DC.

Po pravilu, postavite električni pogon na kuglični ventil 1 - 2 inča, 1 inč i? inčni prečnik. Često uređaji ne samo da blokiraju protok vode, već i daju zvučni ili svetlosni signal.

Savjet! Pre kugličnih ventila, preporučljivo je koristiti filtere za prečišćavanje vode. U ovom slučaju, njihov život će se povećati.

Ispod su druge karakteristike koje imaju kuglične ventile sa električnim pogonom za kuću:

Potrošnja energije 7 W pri zatvaranju
Vreme je da se potpuno zatvori 5-7 sekundi
Opseg radne temperature -10 + 50 stepeni Celzijusa
Maksimalna temperatura fluida +90 stepeni Celzijusa

Savjet! Ovi ventili se mogu koristiti ne samo u vodovodnim sistemima, već iu grejanju. Štaviše, trostrani ventil sa električnim pogonom za grejanje omogućava ne samo blokiranje protoka hladnjaka, već i da ga preusmeri, na primjer, od radijatora do obilaznice.

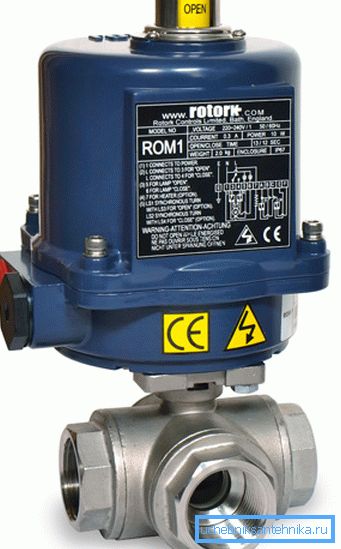

Trostruki električni kuglični ventil od inostranog proizvođača

Senzor curenja vode

Montira se na mestima gde postoji najveća mogućnost curenja:

  • Mašine za pranje veša;
  • Vann;
  • U blizini sudopera;
  • Kabine za tuširanje itd.

Kao što je gore rečeno, kada voda ulazi u senzor, on šalje signal kontroloru. Ovi uređaji moraju biti povezani na bezbedan izvor napajanja, tako da ako slučajno dodirnete ploče, nećete doći do strujnog udara.

Obratite pažnju! Proizvođači preporučuju svaka tri mjeseca da obrišu ploče uređaja pomoću vlažnog sunđera. Ova operacija se izvodi kao profilaksa i proverava performanse sistema.

Na prodaju možete pronaći senzore stranih i domaćih proizvođača. Cena druge je niža, dok kvalitet nije inferioran sa stranim analogijama.

Kontroler

Ovaj uređaj obavlja nekoliko funkcija:

  • Obrađuje signal od senzora;
  • Daje napon električnom kugličnom ventilu;
  • Pruža snagu senzorima;
  • Pruža zvučni i svetlosni signal.

Kontroler se može nalaziti na bilo kom dostupnom mestu gde voda ne može da se nabavi na njega. Broj elemenata u sistemu može biti različit, zavisno od karakteristika njegove instalacije.

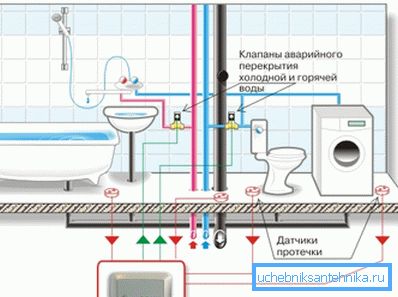

Dijagram zaštite od poplava

Mogućnosti instalacije

Pre instalacije sistema potrebno je napraviti izgled svih elemenata. Zatim, u skladu sa šemom, morate osigurati da je dužina priključnih žica dovoljna.

Sama instalacija se obavlja u sledećem nizu:

  • Označene oblasti lokacije, dizalice, senzori i kontroler.
  • Prema šemi postavljene žice.
  • Loptaste kugle.
  • Instalirani senzori.
  • Povežite kontrolere.

U nastavku pogledamo neke od ovih operacija.

Dodirnite vezu

Ubacite kuglični ventil

Ovaj uređaj je instaliran na dovodu cevovoda nakon ručnih ventila. Strogo je zabranjeno koristiti kuglični ventil za električni pogon umjesto ventila na ulazu.

Kao što je već pomenuto, instalacija samog uređaja najbolje prepušta stručnjacima. Istovremeno morate odmah obezbediti neprekidnu moć.

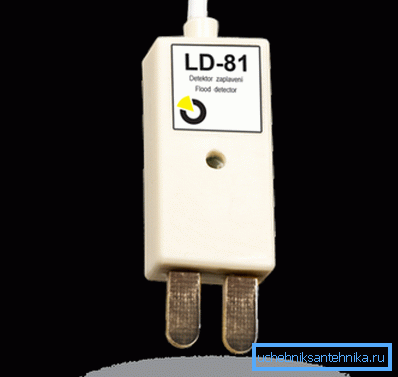

Na fotografiji - senzor poplave

Instalacija senzora

Senzor se može instalirati na dva načina:

  • Podna montaža - podrazumeva umetanje senzora u podnu oblogu u oblastima gde se verovatno akumulira voda u slučaju curenja. Kontaktne ploče u ovom slučaju se dovode do površine tako da su podignute do visine od nekoliko milimetara. Žica na uređaj se vrši u valovitoj cevi.
  • Podna montaža - uređaj se postavlja na površinu poda sa kontaktnim pločama.
Kontroler zaštite od poplava

Instalacija regulatora

Napajanje kontrolera se isporučuje iz kućišta za napajanje. Nula i faza su povezani sa uređajem prema šemi.

Priručnik za instalaciju ovog uređaja je sledeći:

  • Prvi korak je napraviti rupu u zidu za razvodnu kutiju.
  • Zatim morate prorezati žlebove za žice za napajanje od lokacije uređaja do kućišta za napajanje, kao i za svaki kuglični ventil i senzor.
  • Zatim se montira kutija za montiranje na mestu pripremljenom u zidu i regulator je fiksiran u njemu.
  • Nakon toga morate ukloniti prednji poklopac uređaja i spojiti sve žice prema dijagramu.
  • Na kraju rada potrebno je zamijeniti prednji poklopac regulatora.

Ako je sistem ispravno montiran, nakon uključivanja, indikator na kontroleru počinje da svetli. U slučaju curenja, boja indikatora se menja od zelene do crvene, a zvuk zvuči. Istovremeno kran blokira snabdevanje vodom.

Ovde su, možda, glavne tačke instaliranja sistema zaštite od poplava.

Zaključak

Motorizovani kuglični ventili sa senzorima curenja su korisni pronalasci, jer izbegavaju niz ozbiljnih problema povezanih sa poplavama. Jedina stvar koju trebate ispravno instalirati sistem i testirati njegove performanse.

Sa videa u ovom članku možete dobiti više informacija o ovoj temi.
