Vanjski vodovod i kanalizacija: šta je potrebno uzeti u

Pre nego što nastavite sa instalacijom eksternih komunikacija, treba zapamtiti da zahtevi za njih sadrže šifru zgrade za spoljni vodovod i kanalizaciju. Neusklađenost sa njenim zahtevima može poremetiti ekološku ravnotežu na lokaciji, dovesti do prodora otpadnih voda u zemljište i kontaminacije vodonosnika. Pored toga, sam sistem može brzo propasti.

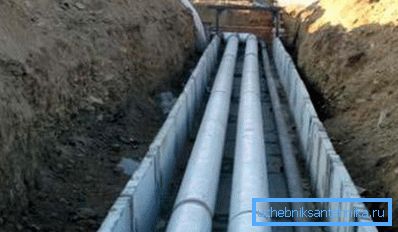

Spoljni sistem vodosnabdevanja mora biti instaliran u skladu sa propisima.

Dokumenti koji uređuju instaliranje spoljnih mreža

Osnovni dokument prema kojem se vrši instalacija spoljnog vodovoda je SNiP br. 3.05.04 / 85.

Pored toga, potrebno je uzeti u obzir i odredbe sledećih zbirki:

  • SNiP №III / 4/80;
  • SNiP № 3.01.03 / 84;
  • SNiP № 3.01.01 / 85;
  • SNiP br. 2.04.02 / 84.

Pripremne komunikacije trebaju biti primenjene u skladu sa SNiP br. 3.01.04 / 87.

Prema normama, vodovodne cevi za spoljne vodove i analogne kanalizacije mogu biti:

  • azbest-cement;
  • čelik;
  • armirani beton;
  • liveno gvožđe;
  • keramika;
  • plastika.

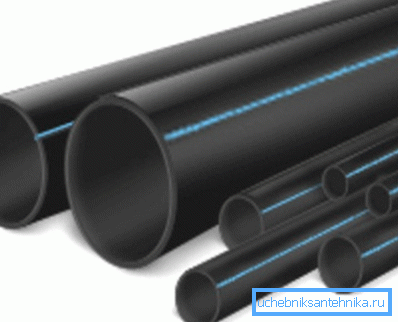

Plastične cevi za vanjske vodove.

Obratite pažnju! Sada, najčešće se koriste polimerni proizvodi od cevi. Oni moraju biti označeni za spoljašnju instalaciju. Takve cijevi obično imaju crnu boju sa plavom trakom.

Opšti zahtevi za uređenje cjevovoda

Prema SNiP-u broj 2.04.02 / 84, spoljašnji deo vodosnabdevanja bi trebao imati obavezne elemente.

Komponente vodovodnog sistema

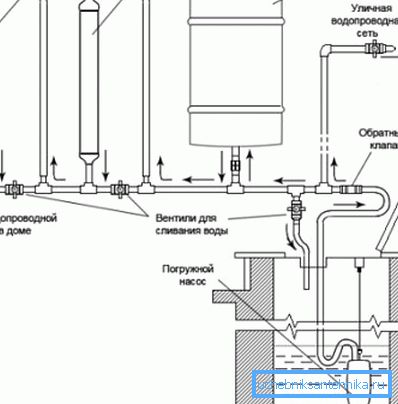

Šeme prigradskih vodovoda.
  1. Postrojenje za unos vode.
  2. Cjevovod, isporučujući resurse na ulaz u kuću.
  3. Skladišni rezervoar (vodeni toranj).
  4. Zgrada inspekcije bi trebalo da se nalazi ispred cevovoda.. Kada se na vanjskom vodosnabdevanju ugradjuju kontrolni izvori, u njima se ugradjuju zaporni ventili.
  5. Da bi se povećao pritisak (pritisak) do željene vrednosti, sistem je opremljen pumpnom stanicom za vodu.
  6. Jedinica filtracije, prečišćavanje vode u stanje pijenja.

Zajedničko ulaganje na eksterne sisteme vodosnabdevanja deli ih na sledeće kategorije, na osnovu njihove namjene.

  1. Tip domaćinstva obezbeđuje vlasnicima pitku vodu.
  2. Analog požara je dizajniran da ugasi požare.
  3. Proizvodna verzija služi za transport tehničke vode. Koristi se za rashladnu opremu, proizvodnju proizvoda itd.
  4. Vrste zalivanja potrebne za navodnjavanje biljaka.
  5. Cirkulacioni tip snabdevanja vodom služi za smanjenje potrošnje vode.
  6. Najčešće kombinovane mreže rešavaju ruke. Može se koristiti, na primjer, za navodnjavanje biljaka i obezbjeđivanje mjesta za piće.

Faktori koji se uzimaju u obzir

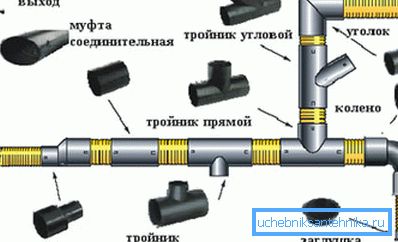

Fitingi koji se koriste za parenje cevi.
  1. Postavljanje cevi za montažu mreže ne dozvoljava prodiranje u njihovu površinu, otpad i podzemnu vodu. Sami proizvodi i pribor ne smeju biti zagađeni.
  2. Komunikacija ide prema odobrenom projektu.
  3. Roke prije polaganja cijevi treba provjeriti za njihovu usklađenost sa dimenzijama dizajna.
  4. Cevi za slobodne struje u obliku zvona treba postaviti sa proširenim krajem prema protoku vode.
  5. Na pravim prolazima, potrebno je stalno pratiti pravednost instalacije mreže.
  6. U uputstvu preporučuje se komunikacija položena od metalnih cevi za tretiranje antikorozionim jedinjenjem.

Konfiguracija mreže

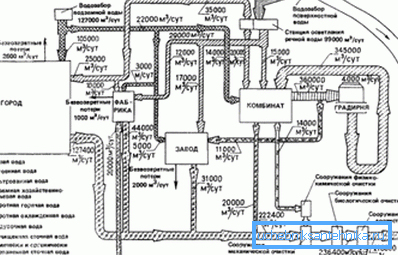

Primjer šema javnog vodosnabdijevanja i kanalizacije.
  1. Ravan mora biti iskopan od dovoda vode, ispod nivoa zamrzavanja tla, najmanje 20 cm.
  2. U pregledu ventila za zapaljivanje bunara postavljeni su za vodovod na otvorenom. Njihov prečnik i tip moraju biti navedeni u specifikacijama.

Obratite pažnju! Ako bi sistem bio povezan sa zajedničkim komunalnim vodovodnim sistemom, najbolje je povjeriti svoje zaposlene u vodokanalima. Ožičenje unutar kuće može se obaviti samostalno.

  1. Minimalni nagib eksternog izvora vode treba da bude 3 cm za svaki metar, u pravcu dovoda vode.
  2. Minimalni presek cijevi za standarde ulične kanalizacije postavljen na osnovu njegovog tipa. Ako je ovo kompletna odvojena kućna mreža - 200 mm, ako je olujni sistem oluje 250 mm.

Prečnik cevi za spoljnu vodu određuje se na osnovu potrošnje vode, kao i hidrauličnu otpornost svih segmenata sistema.

U ovom slučaju, minimalni prečnik spoljašnjeg izvora vode je:

  • za komunalne mreže u velikim naseljima, kao i industrijske objekte - 100 mm,
  • u ruralnim područjima - 75 mm.
  • Ako je zgrada višestrana - 150/200 mm.

Međusobno uređivanje inženjerskih mreža

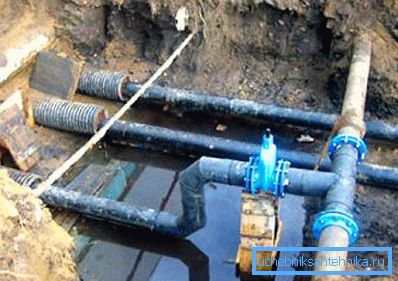

Na fotografiji, tačna lokacija mreža, relativno jedna drugu
  1. Prilikom paralelnog postavljanja cijevi, vodovod i kanalizacija moraju biti smješteni u razmaku od najmanje 40 cm.
  2. Strogo je zabranjeno instaliranje kanalizacione mreže u oblasti sanitarne vode.
  3. Kada ne možete da pređete bez prelaska sistema, cevi treba postaviti pod uglom jedni pored drugih. Prelazak kroz akutni ugao je zabranjen. Istovremeno je potrebno posmatrati nagib eksternog dovoda vode.
  4. Vodovodne cijevi treba postaviti iznad šahtova. Tamo gde se presecaju, vertikalni jaz između njih treba biti najmanje 0,4 m.
  5. Ako se plastične cevi koriste za ugradnju sistema, zaštićene su čeličnim kućištima na mestima raskrsnice. Dužina, a samim tim i cena ovih elemenata, zavisi od vrste zemljišta. Ako je gline, dužina kućišta bi trebala biti 5 m u oba smjera od tačke raskrsnice. Na jakom mestu za filtriranje (na primer, peščane) brojka se povećava na 10 m.
  6. Razmak između ulaza kanalizacije i vodovodnih cevi u zgradu mora biti najmanje 1,5 m.

Zaključak

Izgradnja komunikacija na otvorenom, trebalo bi da se pridržavate pravilima i pravilima izgradnje. Oni se nalaze u SNiP-ima, ovi dokumenti se moraju proučiti prije rada.

Video u ovom članku sadrži mnogo korisnije.
