Vanjske vodovodne i kanalizacione mreže: regulatorni

Koji SNiP na eksternim vodovodnim i kanalizacionim mrežama trenutno je na snazi? Koji su zahtevi za dizajnera i instalatera koji im nameće? Koji su materijali izvođeni na otvorenom vodovodu? Od čega su napravljeni kanalizacioni sistemi? Pokušajmo odgovoriti na ova pitanja.

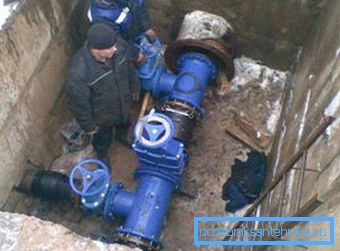

Ugradnja spoljnog vodovoda.

Regulatorni dokumenti

U oblasti od interesa za nas postoje dva SNiP:

  • SNiP o projektovanju spoljnih mreža vodovoda i kanalizacije broj 3.05.04-85.
  • SNiP 02.04.02-84, koji sadrži zahteve za izgradnju spoljašnjeg vodosnabdijevanja.

Pored toga: postoji poseban GOST za pripremu radnih crteža eksternih mreža od interesa za nas. GOST 21.604-84 je pušten u rad 1. jula 1983. i ostaje validan do danas.

Hajde da ispitamo ključne zahteve oba dokumenta.

SNiP 3.05.04-85

Kako bi trebalo izvršiti instalaciju spoljnih mreža vodovoda i kanalizacije prema SNiP-u? Prilikom premještanja elemenata cjevovoda sa zaštitnim premazom treba koristiti metode utovarivanja i transporta koji isključuju oštećenje premaza.

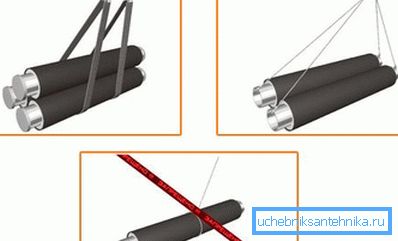

Pravi i pogrešni načini punjenja.

Raspored cevi u rovu treba da isključi ulazak stranih predmeta u njih. Pre montaže cevovoda, njegovi elementi se pregledaju iznutra i čiste od bilo kakve kontaminacije.

Prilikom sklapanja cevovoda koji nije pod pritiskom iz cevnih oblika u obliku zvona na neujednačenom terenu, treba ih postaviti sa nagibima prema nagibu. Uputstvo je povezano sa smanjenom verovatnoćom curenja tokom depresiviranja veze u ovom slučaju.

Pravotvornost cjevovoda u ravnim delovima se vizuelno proverava, za čišćenje pomoću ogledala.

Maksimalno dozvoljeno odstupanje od položaja osovine cjevovoda utvrđenih u projektu su:

Vrsta cjevovoda Maksimalno odstupanje, mm
Glava pritiska, horizontalno odstupanje ± 100
Pritisak glave, vertikalni otklon ± 30
Slobodno protok ± 5

Cevovodi pod pritiskom mogu se položiti u nežnom luču ili krivini, pod dva uvjeta:

  • Montiraju se iz cevnih priključaka sa gumenim zaptivkama..

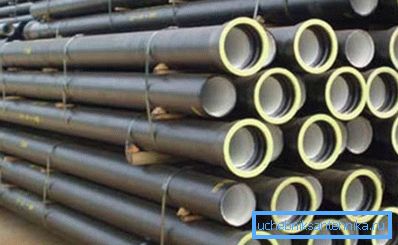

U foto-utičnicama za pritezanje prstena.
  • Kut rotacije na svakoj utičnici ne prelazi 2 ugaone stepene prečnika do 600 mm i 1 ugao stepena prečnika preko 600 mm.

Kod kovanja soketa, cevi su centrirane tako da je širina utora u utičnici ista oko čitavog obima.

Zavarene čelične cevi se montiraju sa pomicanjem zavara (ravne ili spirale) za najmanje 100 mm. Izuzetak su cevi sa šavom kuvanim unutar i van.

Vanjske vodovodne i kanalizacione mreže se postavljaju pomoću cijevi od livenog gvožđa bez gumenih zaptivki sa zaptivanjem utičnica sa katranom ili bituminiziranim kablom i zaptivanjem sa azbestno-cementnim malterom. Slično tome, priključak je završen betonskim i armiranim betonskim cevovodima.

Međutim: prilikom sklapanja cevovoda malim prečnikom vlastitim rukama, mnogo je lakše koristiti zaptivna sredstva za sanitarnu silikonsku cijev.

SNiP 02.04.02-84

Kvalitet vode isporučene za upotrebu u domaćinstvu treba da zadovolji sve zahteve GOST 2874-82.

Napomena: Ovaj dokument je trenutno ukinut. Zahtjevi za kvalitet vode sadržani su u SanPiN 2.1.4.1074-01.

Izvod iz teksta dokumenta.

Kada se projektuje sistem vodosnabdevanja, treba izvesti sledeće norme potrošnje vode:

Tip kuće Potrošnja, l / dan
Kupaonice nisu dostupne 160
Kade su instalirane; PTV snabdijeva grijalica za toplu vodu ili kotao 230
Kupatila su postavljena, topla voda se isporučuje centralno. 350

Glava ne bi trebalo da bude manja od:

  • Na ulazu u jednu prizemlju zgrade - 10 metara.
  • Na ulazu u višespratnu zgradu - 10 m + 4 m na svakom spratu zgrade.
  • Na uličnoj koloni - 10 metara.

Ako se izgrađuje višespratna zgrada u prostoru s niskim zgradama, isporučuje se sa sopstvenom pumpnom stanicom.

Izvori vode mogu biti:

  1. Kanali, reke.
  2. Jezera, jezera i akumulacije.
  3. Vels.

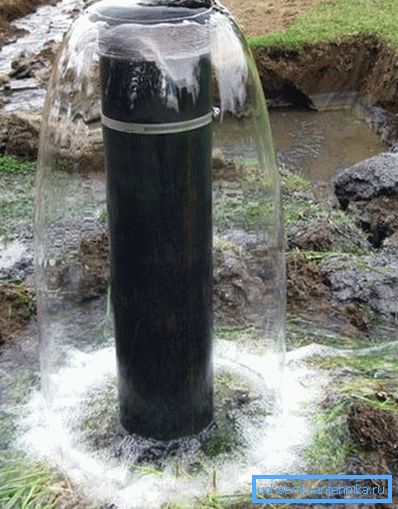

Voda iz bunara povoljno sa odsustvom nečistoća i zagađenja.

Za industriju je dozvoljena upotreba tretiranih otpadnih voda; ali da se u proizvodnom ciklusu koristi voda koja ispunjava uslove za snabdevanje pitkom vodom.

Materijali

Hajde da saznamo koji materijali su u toku masivna izgradnja eksternih mreža za vodosnabdevanje i kanalizaciju.

Snabdevanje vodom

Liveno gvožđe se široko koristi u izgradnji vodova do kraja sedamdesetih. Zatim su koristili zvonce za lupanje; zaptivanje je obavljeno sa cementnim bravama i talasom olova. Moderne cijevi od livenog gvožđa opremljene su gumenim zaptivnim prstenovima i koriste se gdje je potrebna velika mehanička čvrstoća.

Čelične cijevi sa brzom i tehnološkom vezom trepavica sa zavarenim šavovima zamijenili su liveno gvožđe neposredno prije kolapsa SSSR-a. Cena inovacija je oštar pad resursa: često se traži 15-20 godina nakon instalacije popravak spoljnih mreža za vodosnabdijevanje zbog korozije i preplavljenja sedimenata.

Za poređenje: cijevi od livenog gvožđa korištene u izgradnji čuvenih fontana Peterhofa, nisu se promijenile od puštanja u rad 1721.

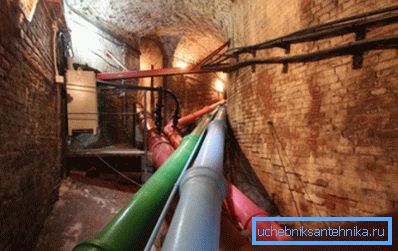

Snabdevanje vodom od gvožđa, snabdevanje donjih fontana Peterhofa.

Trenutno se metalne cevi zamenjuju cijevima od polietilena. Cev pod pritiskom je povezana niskotemperatskim zavarivanjem: krajevi susednih trepavica se rastopaju i pritiskaju jedni do druge, dok se polimerni talasi ne očvršćavaju. Minimalni vek trajanja rješenja procjenjuje se na 50 godina; površina plastike nije obrasla sedimentima i pruža izuzetno nisku hidrauličnu otpornost.

Kanalizacija

  • Ovde je zabeleženo tradicionalno liveno gvožđe: do danas se često postavlja kanalizacija između bunara.
  • Ojačane betonske cijevi se, po pravilu, koriste u izgradnji kolektora.
  • Keramika se uglavnom koristi u industriji za transport hemijski agresivnih i visokotemperaturnih otpadnih voda.
  • Cevi od polivinilhloridnih cevi se masivno koriste zajedno sa livenim gvožđem za postavljanje sistema otpadnih voda malih promjera; ali za izgradnju kolektora, pored armiranog betona, koriste se dvoslojne cevi sa vanjskim talasima, napravljene od polietilena.

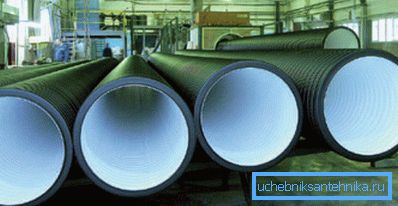

Dvoslojne polietilenske cijevi Korsis.

Zaključak

Izmenjujući materijale, namerno smo izostavili mnoge relativno egzotične vrste cevi koje čitalac jedva čeka u svakodnevnom životu. Dodatne informacije, kao i obično, će ponuditi video u ovom članku. Successes!
