Uredjaj dobro pod vodom: glavni elementi i saveti za izbor

Šta je to bunar? Izgleda da je odgovor očigledan: rupa u tlu iz koje se voda ispumpava. Očigledan i pogrešan. Pred nama je čitav niz opreme - od filtera sa rezervoarom za odlaganje do sistema automatskog uključivanja pumpe. Tema ovog članka je instalacija vodovoda.

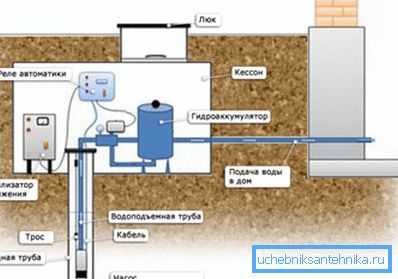

Jedan od mogućih šema.

Komponente

Šta se sastoji od toga? Mi ćemo odmah odrediti: raspravljamo o izgradnji bunara relativno male dubine (do 70-100 metara) sa protokom dovoljnim da obezbedi vodu za stanare jedne ili dvije ili tri privatne kuće. Industrijski bunari sposobni da isporučuju desetine kubnih metara vode na sat i uzimaju vodu iz nižih horizonta su komplikovaniji.

Pomerite se dole.

  • Sump Ovo je cev slepih zidova, uvučena u vodonepropusni sloj ispod filtera.
  • Zapravo filter koji obezbeđuje prečišćavanje vode koja dolazi u pumpu od peska i čestica tla.
  • Kućište kućišta, obezbeđujući stabilnost zidova bušotine. Zahvaljujući njoj se uski vertikalni bun ne sruši u prvim danima rada.
  • Jet ili keson nalazi se u sjaju. Svrha izgradnje ovog plitkog bunara je dvostruka: štiti cev kojom se voda napaja od zamrzavanja i sprečava širenje tla preko kućišta.

Zabrinjeno: u toplim predelima bunari često rade bez ovog elementa. Konkretno, na Krimu, sa pozitivnom temperaturom najhladnijeg zimskog mjeseca, može se posmatrati kućište direktno iz zemlje; voda ulazi u kuću kroz nepleteni ulaz.

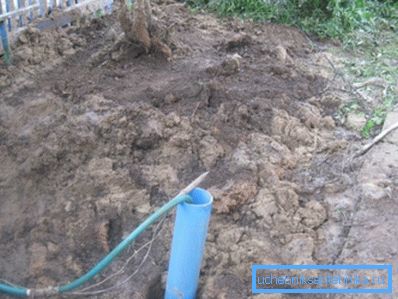

Topli ivici imaju svoje specifičnosti. Cev za vodu se ne zamrzava ni bez toplotne izolacije.
  • Pumpa koja podiže vodu sa dubine.
  • Pritisna cev kroz koju voda izlazi iz bunara u kuću.
  • Nepovratni ventil sprečava protok vode kada je pumpa zaustavljena.
  • Automatska kontrola pumpe.
  • Hidroakumulator ili akumulativni kapacitet, omogućavajući pumpi da radi u praznom hodu.

U ovom redosledu detaljnije analiziramo uređaje za vodu.

Podzemni dio bunara

Stub kućišta

Filter i sapun su deo kućišta i spušteni u bušotine bušene sopstvenim rukama ili uz uključivanje tehnologije u cjelini. Kolona se, po pravilu, sastavlja na licu mesta od odseka cijevi isporučenih sa bravama (najčešće navojem).

Prečnik kućišta je obično nešto veći od prečnika pumpe; za najčešće 4-inčne pumpe koristi se cijev od 125 mm.

Koji materijali se mogu koristiti i koje su njihove osnovne karakteristike?

  • Tradicionalni materijal kućišta je crni čelik. Uprkos osjetljivosti na koroziju, njegov radni vek dostiže 50 godina i više zbog debljine čvrstog zida - 5-6 milimetara. Cev sa debelim zidovima se ne plaši pokreta na zemlji i osigurava da bunar radi pod bilo kojim uslovima; jedini nedostatak ovog materijala je visoka cena.

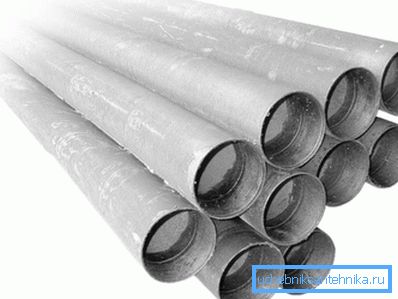

Izdržljivost čelične cevi je obezbeđena debljinom njegovih zidova.
  • Azbestne cementne cijevi su mnogo jeftinije; mnogo manja i njihova snaga. Materijal je pogodan samo za stabilna tla sa malom dubinom bušotine (bušenje na pesku).
  • Niskotlačni polietilen (HDPE) je još ekonomičniji materijal. Ima praktično neograničen radni vek - sa jednom rezervom: mekana plastika ne može izdržati mehanička opterećenja.

Koristan je: samo kućišta se koriste kao kućište koje se odlikuju njihovom jačinom i debljinom zida.

  • Neplastifikovani polivinilklorid (NPVH) - kompromis između jačine čelika i niske cijene polietilena. Cevi su nešto čvršći napravljeni od HDPE-a; navojne veze olakšavaju njihovo kombinovanje u kolonu.

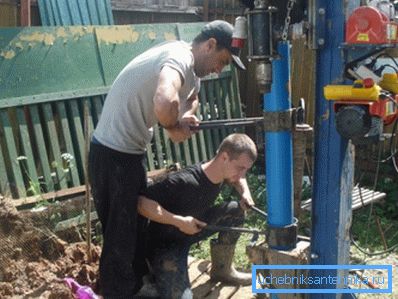

Cijev za polivinilhlorid se spušta u bunar.

Šta je filter koji eliminiše zagađenje?

  1. Obloge čeličnih kućišta se obično završavaju filterom od plemenitog čelika.
  2. Plastični filter je zona perforacije. Male rupe sa malim intervalom nalaze se duž dužine 1-3 metra od cijevi nakon dužine od oko metara od santimetra.

Prijemok, keson

Jama je bunar, otvoren je malo ispod nivoa zamrzavanja. Zidovi su betonirani ili postavljeni od crvene opeke (silikat ne toleriše produženi kontakt sa vodom). Zatvara se gline oko kućišta koji se uzdiže u sredini jame kućišta, štiti bušotinu od ulaska vode sa površine.

Sa gornje strane, jama je prekrivena betonskom pločom ili debelim pločama i izolirana je na bilo koji način.

Keson je rešenje ključ u ruke, plastično, čelično ili betonsko zvono, često isporučeno sa lopaticom. Caissons su u velikoj potražnji zbog značajne uštede u vremenu na bazi opreme.

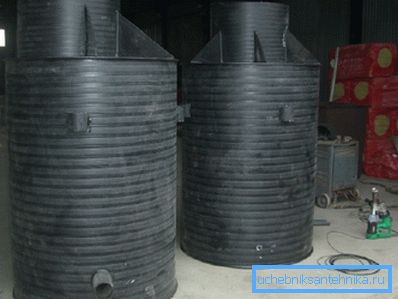

Na fotografiji - plastični kesoni.

Pumpa

Šta bi mogao biti uređaj koji podiže vodu na površinu?

U prodavnicama možete naći tri vrste pumpi za bušenje.

  1. Površni nalazi se u jami ili kesonu i podiže vodu, stvarajući vakuum u dole. Jasno je da se voda iz ove dubine ne podiže: ova vrsta pumpe se koristi isključivo kada se bunari opremaju peskom na dubini vode koja nije veća od 10 metara.
  2. Membranska potopna pumpa daje glava zbog cikličnih oscilacija solenoida sa par membrana. Komplet kugličnih ventila omogućava kretanje vode u pravom smeru na obe faze ciklusa.

Ovi uređaji pružaju dobar pritisak za kompaktne veličine i niske troškove; Međutim, za duboke bunare ne treba ih koristiti. Uputstvo je povezano sa relativno malim (ne više od 2 godine) resursa između popravki: membrane u procesu rada se stalno deformišu, akumuliraju tzv. Zamor materijala i zahtevaju periodičnu zamjenu.

Princip rada membranske pumpe.
  1. Konačno, u srcu najpopularnijeg programa je centrifugalna pumpa. - Uobičajeno centrifugalno radno kolo leži. Centrifugalna pumpa se razlikuje od svoje bliske rođake, vrtlog pumpe, zbog velike udaljenosti između radnog kola i kućišta (proizvođači izbjegavaju ubrzanu eroziju sa neizbrisivim abrazivnim česticama) i prisustvo nekoliko koraka kako bi se kompenzovao neizbežni pad pritiska uz povećani klirens.

Svaka faza se sastoji od zasebnog radnog kola i difuzora; u isto vreme, impeleri se montiraju na osovini zajedničkog za sve elektromotore. Jedna faza povećava pritisak na izlazu pumpe za 5-10 metara.

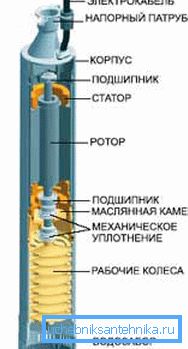

Uređaj je centrifugalna bušilica.

Nadzemna oprema

Šta dobro čini uređaj za vodu iznad nivoa zemlje?

Buffer

U ovoj funkciji djeluje hidroakumulator ili akumulativni kapacitet.

Svako rješenje ima svoje prednosti i mane.

  • Akumulator je u mogućnosti da stvori više pritiska u sistemu za dovod vode, može se postaviti u bilo koju tačku sistema za dovod vode. Međutim, akumulatori imaju relativno mali volumen i prilično su skupi.
  • Naime, akumulativni kapacitet, uz umerenu cenu, može imati veoma značajnu količinu, što će vam omogućiti prenos električne energije ili popravku pumpe bez neugodnosti. Međutim, moraće biti smješteno na vrhu zgrade.

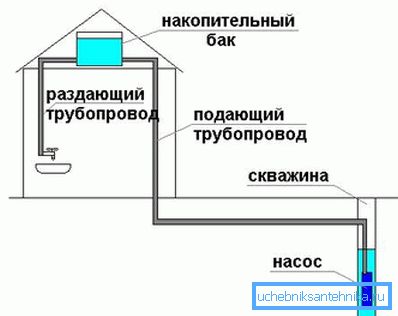

Spremnik se nalazi na potkrovlju.

Referenca: kako bi se obezbedio prihvatljiv pritisak od 1 kgf / cm2 u sistemu vodosnabdevanja, kapacitet će se morati podići na visinu od 10 metara, što približno odgovara trećim spratovima.

Automatika

To je senzor, po kom se relej uključuje i isključuje pumpu.

Tip senzora zavisi od vrste kapaciteta pufera:

  • U slučaju hidrauličkog akumulatora, pumpa se uključuje kada pritisak u vodovodnoj cevi pada ispod granične vrijednosti.
Krug sa hidroakumulatorom i senzorom pritiska.
  • U akumulativnom kapacitetu se postavlja senzor vodećeg plovka na nivou vode.

Zaključak

Ako čitaoc nije dobio odgovor na bilo koje pitanje - možda će ih naći na video snimku u ovom članku. Successes!
