Unutrašnje vodosnabdevanje i kanalizacija zgrada: standardi,

Unutrašnje snabdevanje vodom i kanalizacija zgrada su, bez preterivanja, glavne "arterije". Zbog toga stručnjaci posvećuju veliku pažnju razvoju ovih čvorova: u slučaju greške, nivo udobnosti će biti značajno smanjen, a rad na ispravljanju nedostataka zahtijevaće ozbiljno obnavljanje i značajne finansijske investicije.

U nastavku ćemo vam reći koji regulatorni dokumenti regulišu dizajn sistema za vodosnabdevanje i kanalizaciju, na šta treba obratiti pažnju prilikom planiranja i koje nijansi treba uzeti u obzir prilikom samostalne montaže cevovoda.

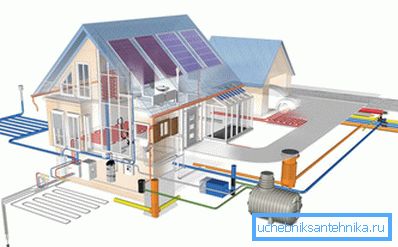

Za obezbjeđivanje kuće vodom potrebno je izvesti ogroman broj dizajnerskih radova.

Opšta pitanja dizajna

Regulatorni okvir

Glavni standard kojim se uređuju pitanja uređivanja takvih komunikacija su propisi o izgradnji i izgradnji internog vodovoda i kanalizacije zgrada (2.04.01-85), kao i ažurirana verzija SP 30.13330.2012, koja je stupila na snagu krajem 2013. godine.

Osim toga, dizajn sistema vodosnabdevanja i otpadnih voda treba uzeti u obzir sljedeće dokumente:

  • SP 31.13330.2012, kojim se definiše proces dizajniranja otvorenih sistema za vodu.
  • SP 61.13330.2012 reguliše toplotnu i hidroizolaciju različitih cevovoda.
  • SP 73.13330.2012, opisujući sanitarne zahteve za stambene zgrade i objekte itd.

Posebnu grupu čine sanitarne norme i pravila:

  • SanPiN 2.1.4.1074-01 - zahtjevi za kvalitet vode koji se isporučuje preko centralizovanih sistema za snabdijevanje pitkom vodom.
  • SanPiN 2.1.2.2645-10 - karakteristike uslova života u privatnim i stambenim zgradama.
  • SanPiN 2.1.4.2496-09 - osiguranje sigurnosti sistema tople vode.

Pri izradi dokumentacije obavezno je koristiti dokumente kao što je GOST za radne crteže za unutrašnje vodovodne i kanalizacijske sisteme (21.601-79), kao i druge relevantne u trenutku dostavljanja nacrta propisa.

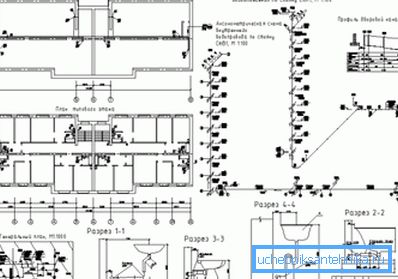

Fragment projektne dokumentacije

Karakteristike sistema

Prema SNiP-u za vodosnabdevanje domaćinstava, i kanalizacioni sistem i sistem vodosnabdevanja moraju ispunjavati niz zahtjeva.

U nastavku ćemo navesti one koji će biti najvažniji u nezavisnom dizajnu i uređenju ovih komunikacija:

  • Ako je moguće, sistemi za vodosnabdevanje i odvodjenje nekoliko zgrada trebali bi biti međusobno povezani.. Ovaj pristup će omogućiti efikasnije korišćenje raspoloživih resursa, što će, s druge strane, pomoći smanjenju troškova operativnih kapaciteta.

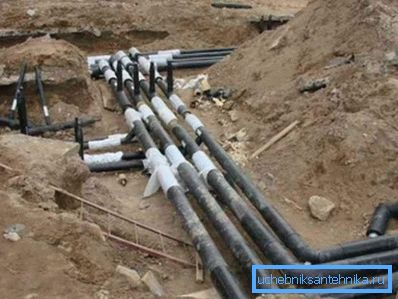

Priključak na glavni vodovod

Obratite pažnju! SNiP omogućava integraciju mreža zgrada, bez obzira na njihovu pripadnost odeljenju.

  • Voda koja ulazi u vodovod stambenog objekta mora biti u skladu sa sanitarnim standardima.. U tom slučaju, u nekim slučajevima neophodno je sprovesti skup mjera za tretman vode (čišćenje, pojašnjenje i sl.).
  • Voda koja se koristi u tehničke svrhe takođe se obučava.. Štaviše, stepen njenog prečišćavanja određuje karakteristika tehnološkog procesa za koji se koristi.
  • Za transport vode, cevovodi moraju biti napravljeni od materijala koji ne degradira kvalitet tečnosti čak i uz produženi kontakt.

Pri projektovanju vodovodnih sistema potrošnja treba uzeti u obzir. Za različite tipove objekata, ove zapremine su različite, a najčešće su prikazane u donjoj tabeli:

Karakteristike nivoa poboljšanja zgrada Prosječna dnevna potrošnja alkohola po stanovniku, litara
Zgrade sa unutrašnjim vodovodnim i kanalizacionim sistemom, ali bez kupatila. 120 - 160
Zgrade sa unutrašnjim vodovodom, kanalizacijom, kupatilima i lokalnih bojlera. 150 - 225
Objekti sa centralnim vodom, uključujući toplu vodu. 220 - 300

Obratite pažnju! Ove brojke treba koristiti za dizajniranje komunikacija koje planiraju rukovati svojim rukama. Uz centralizovanu konstrukciju, ponekad je dozvoljeno povećanje ovih standarda, podložno potkrepljenju i koordinaciji sa lokalnim vlastima.

Pored obima snabdevanja vodom, SNIP preporučuje i uzimanje u obzir količine slobodnog pritiska.

Minimalna vrednost ovog parametra treba da bude:

  • Na ulazu u zgradu sa jednim spratom zgrade - 10 m.
  • Za svaki sledeći sprat potrebno je dodati 4 m.
  • U periodu minimalne potrošnje vode, pritisak se može smanjiti na 3 m na svakom spratu iznad prvog.

Obratite pažnju! Vrijednost ukupne slobodne glave ne bi trebala biti veća od 60 m.

Unutrašnja vodostaja

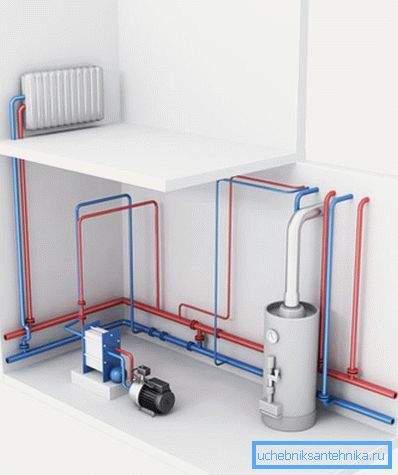

Konture tople i hladne vode

Pored ovih zahtjeva, regulatorni dokumenti također regulišu specifičnosti raspoređivanja svih komunikacijskih krugova. U nastavku ćemo opisati glavne tačke dizajna i početi sa sistemima za dovod tople i hladne vode.

Sistem vodosnabdevanja može biti centralizovan i lokalni. Izbor vrste sistema treba izvesti uzimajući u obzir karakteristike lokacije i ekonomsku efikasnost glavnog vodovoda.

Stoga, za značajan broj privatnih domaćinstava, cena kompletne opreme za pumpanje, kao i troškove izgradnje bušotine, može biti znatno niža od polaganja grana glavnog vodotoka.

U zavisnosti od namene zgrade, može se obezbediti sledeći sistem vodosnabdevanja:

  • Pije i pije.
  • Proizvodnja.
  • Vatrogasci
  • Sistem tople vode.

Obratite pažnju! U nekim slučajevima, snabdevanje protivpožarne vode kombinuje se sa proizvodnjom ili kućnim pićem.

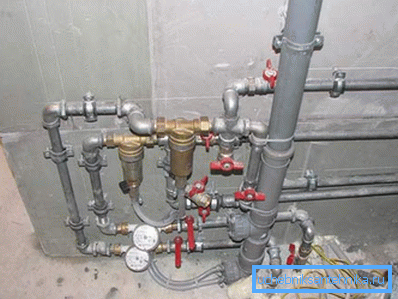

Foto sekcija u izgledu cevi

Glavne komponente sistema su:

  • Ulazak u zgradu.
  • Jedinica za mjerenje potrošnje tečnosti (ponekad je podijeljena na dva čvorova, za toplu i hladnu vodu, respektivno).
  • Distribucija mreže.
  • Riseri za snabdevanje vodom do gornje etaže.
  • Snabdevanje cevovoda.
  • Zatvarači i ventili (slavine, ventili).
  • Takođe u nekim slučajevima, dizajn može uključivati ​​i instaliranje rezervoara. Tipičan primjer takvog dizajna je membranski rezervoar, koji se ispunjava radom bunara ili bušotine i osigurava održavanje stabilnog pritiska u sistemu.

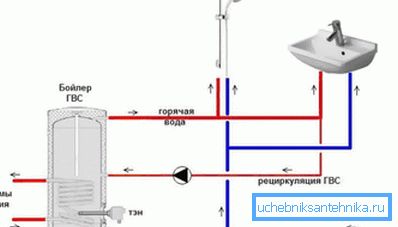

Krug recirkulacije na toplim cevima

Odvojeni zahtevi se postavljaju na sistem tople vode:

  • Da bi se održala temperatura do trenutka unošenja vode, uputstva preporučuju opremanje sistema cirkulacije.
  • Montaža priključaka za dovod vode na cevi za toplu vodu nije dozvoljena.
  • Prilikom polaganja cjevovoda, uvijek ih treba zaštititi od gubitka toplote opremom visokokvalitetne izolacije najproblematičnijih područja.

Domaća kanalizacija

Kao i vodovod, sistem za odlaganje tečnog otpada mora biti dizajniran prema određenim standardima.

Do danas stručnjaci razlikuju ove vrste kanalizacije:

  • Sanitarni i domaćinstvo - najčešće korišćeni tip. Koristi se za uklanjanje kanalizacije od sudopera, kade, WC školjke, kabine za tuširanje, bide, itd.
  • Proizvodnja - dizajnirana za rad sa velikim količinama industrijskog otpada.
  • Kombinirano - rezultat je kombinovanja dve prethodne vrste.
  • Unutrašnja drenaža - obično se koristi za uklanjanje rastopljene vode sa krovova i drugih arhitektonskih elemenata.

Prilikom planiranja kanalizacionog sistema potrebno je izračunati kapacitet (obično je u skladu sa količinom vode). U ovom slučaju, vredno je uzeti u obzir propise u vašoj regiji o količini otpadnih voda.

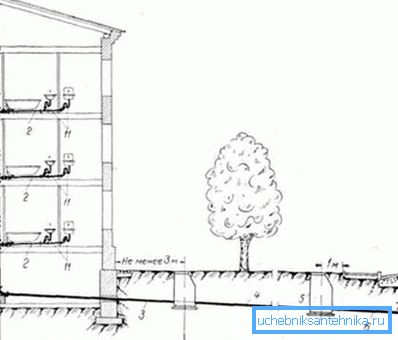

Organizacija odlaganja vode

Za unutrašnju kanalizacionu mrežu bit će relevantna sljedeća pravila:

  • Otpadne vode se vrše gravitacijom kroz zatvorene cevovode. Prevoz tečnosti u otvorenim ležištima dozvoljen je samo ako nemaju neprijatan miris i ne sadrže isparljive supstance.
  • Preporučljivo je postaviti drenažne cevovode na ravnoj liniji, sa konstantnim nagibom. Priključivanje ožičenja na postolje pomoću kosi kanalizacione krpe ili krstova.
  • Vijek trajanja cjevovoda koji se koriste za uređenje kanalizacije treba da bude 25 godina ili više. Danas je potrebno dati prednost proizvodima od tehnoloških polimera (PVC, polipropilen, polietilen).

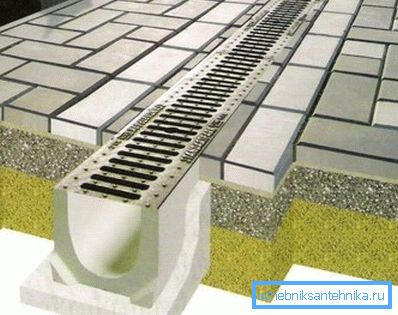

Otvorite konstrukciju ležišta

Inženjerske preporuke

Vodne mreže

Kao što vidite, analizirajući prethodni odeljak, ima dosta zahtjeva za uređivanje komunikacija unutar kuće. Pored toga, svaki čvor mora biti planiran i postavljen u skladu sa određenim standardima.

Zbog toga ćemo u ovom dijelu članka pružiti specifične preporuke koje ćete moći koristiti prilikom polaganja vodovodnih i sanitarnih uređaja:

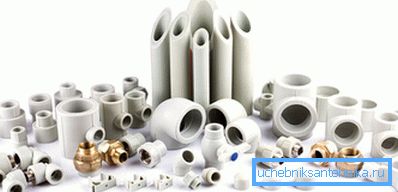

Cijevi i fitingi
  • Za većinu stambenih zgrada i industrijskih objekata, u projektu je postavljen jedinstveni ulaz cevovoda. Dva ili više ulaza treba obezbediti samo za stambene objekte, projektovane za 400 ili više stanova, kupatila i više industrijskih objekata.
  • Svi cevovodi sastavljeni su od delova čiji minimalni radni vek traje 50 godina na temperaturi od 20 0C i 25 godina na temperaturi od 75 0C.

Obratite pažnju! Životni vek se izračunava za pritisak koji obezbeđuje karakteristika performansi određenog modela cevi.

  • Podešavanje vodosnabdevanja sistema i njegov izbor vrši se pomoću ventila. Dizajn ovih delova trebalo bi da obezbedi nesmetanu promenu pritiska i pouzdano zaustavljanje protoka vode u zatvorenom stanju.

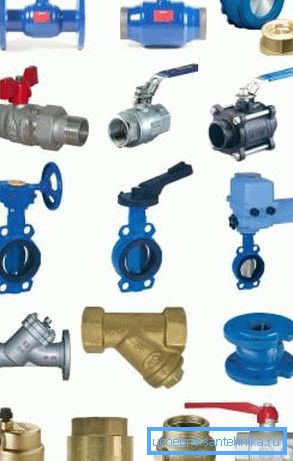

Primjeri ventila
  • Na mjestima gdje postoji odvojena topla i hladna voda, preporučljivo je ugraditi mješalice na ulaznu tačku. U nekim slučajevima je dozvoljena upotreba dve odvojene dizalice, ali ovaj dizajn će biti mnogo manje pogodan.

Takođe, u sistemima za dovod tople vode, neophodno je ugraditi kontrolne ventile.

Ovi dijelovi su obično instalirani:

  • Prije grupnih mešača.
  • Pre bojlera.
  • Nakon merenja tople vode.

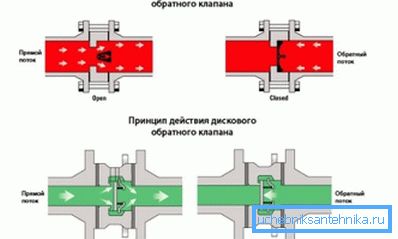

Šema rada kontrolnog ventila

Sve navedene preporuke važe za sisteme sa centralizovanim i za sisteme sa autonomnim vodosnabdevanjem.

Međutim, kada se unosi vodom iz bunara ili bunara, potrebno je instalirati pumpu:

  • Glavni element dizajna je pumpa koja podiže vodu iz dubine.
  • Rad ovog uređaja reguliše se automatskim sistemom koji uključuje ili isključuje pumpu u zavisnosti od pritiska u cijevima ili rezervoaru.
  • Da bi se uštedela energija i izjednačila pritisak na gornjim spratovima zgrade, obično je instaliran ekspanzijski rezervoar, koji služi kao rezervoar za vodu.

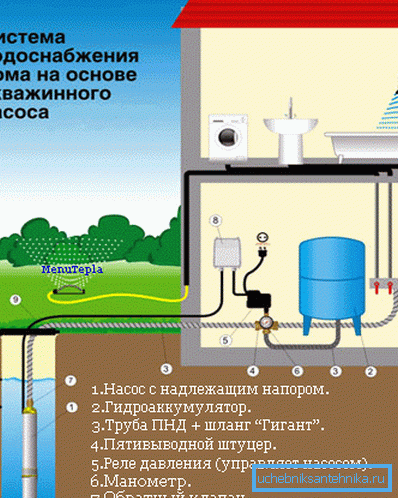

Autonomni sistem vodosnabdevanja

U nekim slučajevima (u slučaju nestabilnog rada centralnog vodosnabdevanja) pumpna stanica može biti instalirana kao rezervni sistem.

Sistem drenaže

U nerazdvojnoj kombinaciji sa vodom, potrebno je opremiti i kanalizaciju.

Po pravilu se postavljaju drenažne cevi:

  • U hodnicima, gospodarstvima, radionicama, u potkrovlju i podrumima - otvorena.
  • U rezidencijalnim prostorijama iza lažnih panela, pločastih ploča, u posebnim kanalima ili sa ugradnjom u prateće strukture - je skriven.

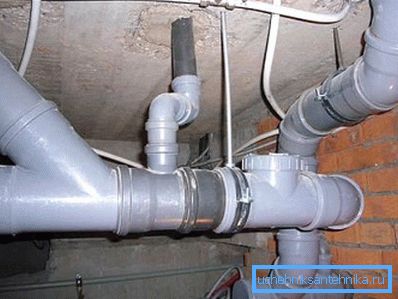

Otvorite polaganje u podrumu

Istovremeno tokom instalacije treba slediti ove preporuke:

  • Kada se skrivaju otpadne cevi od polimernih cevi, potrebno je uzeti u obzir mehaničku otpornost dijelova i ne podložiti ih deformiranju i destruktivnim opterećenjima.
  • Vertikalne sekcije cevovoda (podizači) postavljaju se u posebne niše, isključujući mehaničke uticaje. Prednji deo niše treba zatvoriti pomoću panela koji se može skinuti i koji omogućava pristup riseru za pregled i popravku.
  • Rupe u plafonima kroz koje prolaze cevi moraju biti zaptivne cementnim malterom. Za bolje zaptivanje, sam cev je umotan u rolo vodonepropusni materijal.

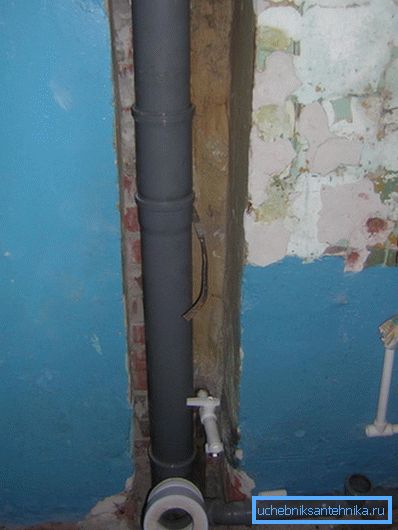

Pravilno postavljanje podizača u nišu
  • Gornji dio podizača se prikazuje na krovu u obliku ventilacionog kanala. Optimalna visina dizanja ventilacione cijevi za neoperirane ravne krovove je oko 20 cm.
  • Kada se zakopavaju polaganje cevovoda neophodno je obezbediti postavljanje kontrolnih vrata. Područje lopatice ne sme biti više od 0,1m2.
  • Razmak između revizija zavisi od vrste strukture. U stambenim zgradama obično se instalira jedna revizija u vremenu od 15 (prečnik cevi do 50 mm) do 20 (prečnika 150 mm ili više) metara.

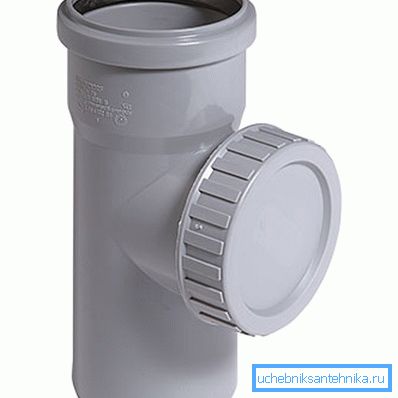

Interna kontrola kanalizacije

Zaključak

Pored gore navedenih informacija, SNiP na unutrašnjim vodovodnim i kanalizacionim mrežama takođe sadrži informacije o različitim detaljima konstrukcije i nijansama funkcionisanja ovih sistema. Zbog toga pre početka rada preporučujemo ne samo pažljivo gledanje video snimka u ovom članku, već i temeljno ispitivanje pune verzije svih gore navedenih regulatornih dokumenata.

Samo uz poštovanje uslova navedenih u njima, možemo osigurati stabilan rad dizajniranih komunikacija.
