Tuširanje: tipovi dizajna

Prilikom uređivanja tuš kabine posebna pažnja treba posvetiti dizajnu odvoda, jer će njegovo djelovanje zavisiti od normalnog rada kupatila. Postoji nekoliko vrsta dizanja tuša, odnosno slive su takođe različite. Pričaćemo o karakteristikama različitih vrsta vodovoda, kao i razmotriti kako napraviti odvod za letnji tuš sa svojim rukama.

Na fotografiji - odvod za tuš kadu.

Različite vrste tuša

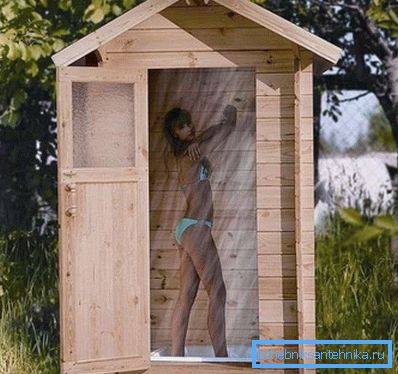

U zemlji postavljena je ljetna verzija tuširanja.

Da bismo dali bar potpuni opis odvoda tuša, neophodno je razmotriti različite vrste tuš kabina i sanitarnih prostorija koje se koriste u modernim kućama i stanovima. Pored toga, mnogi naši čitaoci su zainteresovani za izgradnju letnjih kabina za zemljišne parcele i prihvatljive metode odlaganja vode u uličnim uslovima.

Pošto proizvođači vodovoda snabdevaju neverovatan niz dizajna za ovu svrhu, odlučili smo da ograničimo naš opis na najrelevantnije i najpopularnije sorte. Tabela opisuje glavne tipove tuševa i odgovarajuće vrste priključaka za ispuštanje vode:

Tip tuša Drain dizajn
Zalivanje može Ne treba odvojen sistem odvodnjavanja vode, koristi se standardni sifon sa valovitim kupatilom
Kabina sa paletom U zavisnosti od dubine posude i visine njegove instalacije, koristi se poseban sifon sa taloženjem ili brušenje sa S-oblikom hidrauličke brave.
Kabina bez palete Tu su dve opcije:
  1. Tuš pasulj, koja je drenažna rešetka, brava za vodu i cev za povezivanje sa riserom;
  2. Odvodni kanal, koji je izgrađen duž jedne od granica kabine i povezan sa kanalizacijom
Ljetni tuš za davanje Može da nema odvod, može biti opremljen sa primitivnim septičkim rezervoarom ispod poda, može imati odvodni kanal i odvodnu cev povezan sa septičkim jamom ili jamom

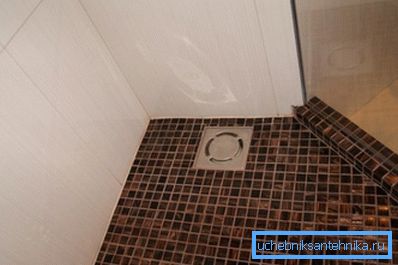

Za kabine bez palete koristite odvod tuša u podu.

Obratite pažnju! Namerno nismo uključili kutije za tuširanje na ovoj listi, jer oni već imaju sve neophodne instalacije, a sve što treba da uradite je da ga povežete sa kanalizacijom.

Sorte odvodnih armature

Tuš sa ležištem

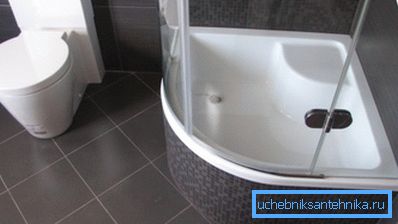

Ležište ostaje najpopularniji tip posude.

Do danas, najpopularnija vrsta tuš kabine je kabina sa paletom. Može biti monoblok ili kutija, au tom slučaju su svi potrebni fitingi već instalirani, ili može biti kućni podijum ili modularna kabina, a zatim se struktura odvoda sastavlja sopstvenim rukama.

Obično jednostavni sifon bez preliva se koristi za palete, ali se duboki modeli mogu dovršiti prelivom.

Izbor određenog modela zavisi od visine ugradnje palete, što zavisi od tri glavna parametra:

  1. Visina ulazne tačke u kanalizaciji. Prema pravilima i propisima SNiP-a, odvod se ne može nalaziti ispod ili na istom nivou kao i tačka za vezivanje u riseru;
  2. Visina montaže podijuma ili okvira;
  3. Dužina priključne cevi ili taloženja, koja preusmerava vodu u podizač. Činjenica je da visinska razlika iznosi 1-1,5 cm po metru dužine cevi, što je duže, što je veća instalacija.

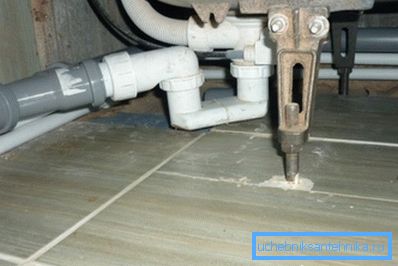

Izgradnja sa prelivom i klasičnom zaptivkom vode.

Osim toga, parametri odvodnjavanja bi trebali odgovarati karakteristikama opreme koja se koristi za tuširanje. Kapacitet odvoda mora osigurati blagovremeno uklanjanje vode koja ulazi u posudu. Ovo posebno važi za hidromasažne sisteme, instalacije kao što su "tropski tuš" itd.

Prečnik ventila treba odabrati strogo u skladu sa širinom odvodne rupe u tanjirima, tako da će postići najveću gustinu i pouzdanost priključka. Ovaj promjer može varirati od 50 do 90 mm. U slučaju priključaka malih prečnika potrebno je obezbediti pristup njegovim delovima za popravku i čišćenje, dok se odvod od 90 mm može očistiti kroz gornji otvor.

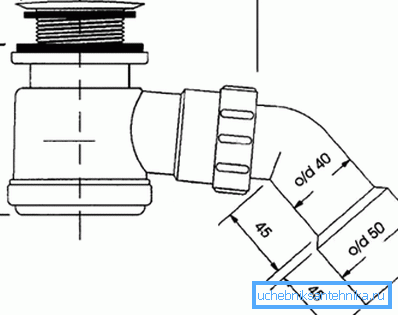

Precizno bi trebalo izabrati prečnik i visinu ugradnje uređaja.

Obratite pažnju! Prilikom instalacije hidromasažnih sistema, obavezno odaberite odvodne armature prema kapacitetu protoka u skladu sa potrošnjom vode u sistemu. Ona mora biti navedena u specifikaciji proizvoda ili koju je prodavac izrazio na Vaš zahtev. Protok vode hidromasažne jedinice takođe je neophodno naznačiti u tehničkom listu proizvoda.

Instalacija fitinga je vrlo jednostavna: u rupu panela postavljena je odvodna rešetka, koja je sa dna pritisnuta specijalnim navojem. Sifon je pričvršćen na mlaznicu, na izlazu na kome se postavlja taloženje. Drugi kraj taloženja povezuje se sa riserom.

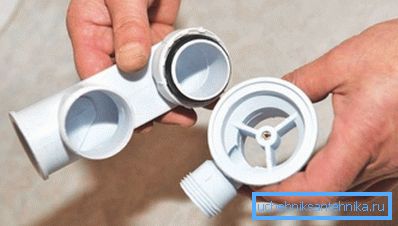

Prikupiti sifon nije teško.

Obratite pažnju! Navojne spojeve bolje su zaptivene pomoću FUM trake, a spojevi taloženja sa mlaznicom i ulazom u podizač zapečaćeni su silikonskim zaptivačem.

Tuš bez tacne

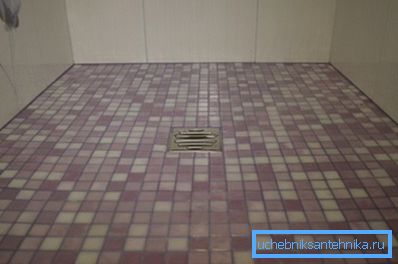

Ispuštanje u tusu bez posudice nalazi se u podnoj košuljici.

Sve popularniji tuš bez paleta ima najsofisticiraniji dizajn odvoda. Teškoća leži u činjenici da se ugradnja armatura vrši u podnim košuljama, a to nameće niz ozbiljnih zahteva:

  • Potreban je visok stepen i kvalitet hidroizolacije svih slojeva košuljice, svih spojeva, uglova i zidova u tuš kabini;
  • Pouzdanost montaže odvodnih armature treba da bude veoma visoka, jer u slučaju nesreće ili curenja njegova sanacija će biti povezana s demontažom pločice i košuljice, a troškovi obnavljanja poda će biti visoki;
  • Potrebno je precizno izračunati kapacitet sifona i maksimalni protok vode, u suprotnom u slučaju nedovoljnog pražnjenja tečnosti, voda će se prosuti preko celog kupatila, a potom poplaviti stan.

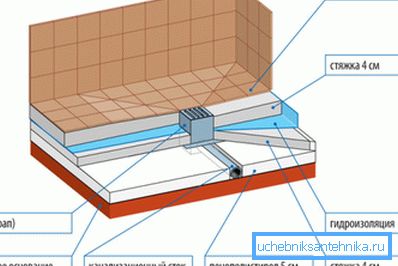

Blok dijagram uređaja za tuširanje poda.

U strogoj saglasnosti sa nosivošću, kao i debljinom kravata, izabrana je lestvica sa potrebnim prečnikom i visinom montiranja. Onda se montira na podnu ploču, pričvršćena pomoću moznika do betona, postavljena do nivoa, povezana sa cevima (sa nagibom od 1 - 1,5 cm po metru) sa veznom tačkom u kanalizacionu postolju.

Nakon toga se izrađuje polaganje cementno-peskovitog maltera, koji je poravnat sa formiranjem kosina do odvodne mreže. Hidroizolacija se vrši u svim fazama rada, sve veze se sabiraju sa FUM trakom i silikonskim zaptivačem.

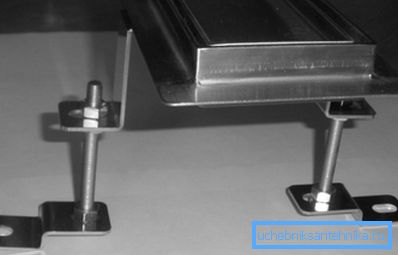

Noge za palete su opremljene rupama za montiranje i vijcima za podešavanje nivoa i visine.

Obratite pažnju! Za izgradnju visokokvalitetnog vanjskog tuša zahtijeće osnovne građevinske vještine, kao i poznavanje principa hidroizolacije i vodovoda.

Ugradnja odvoda za letnji tuš

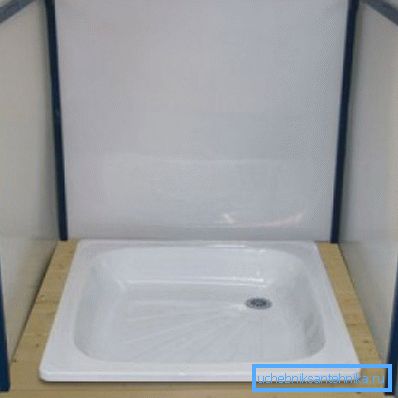

Rekreacija u prirodi bez mogućnosti pranja - ovo nije rekreacija.

Pre nego što napravite tuš u zemlji svojim rukama, trebalo bi da uzmete u obzir sve nijanse, pre svega - sistem odvodnje otpadnih voda. U praksi postoje tri glavne opcije:

  1. Podignite pod, propuštajte vodu, a otpadna tečnost ide u zemlju. Najmanje prihvatljiva opcija, pošto će ispod kabine biti luža, kasnije će se pretvoriti u trajno močvare sa komarcima i zalijevati za različita mala živa bića;
  2. Takođe podignite propusni pod, ali ispod nje uredite drenažnu rupu. Zidovi jame su postali vodootporni i ispunjeni peskom i šljunkom za odvodnjavanje i filtraciju tečnosti. Ovo je bolje nego ništa, ali će i dalje biti vlažno u kabini; pored toga, neprijatni mirisi mogu izaći iz jame;
  3. U kabini se postavlja odvodna posuda, od koje se cev vodi do kanalizacione septičke jame. Ponekad stvaraju nagnuto betonsku podlogu, vodu iz koje se uliva u obližnji septički jarak ili drenažni nosač. Ovo je najbolja opcija.

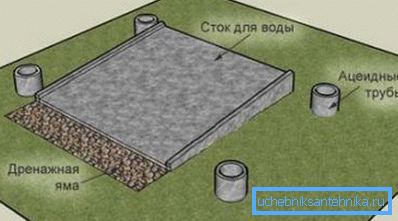

Betonski odvod za tuš daha.

Prva metoda je pogodna samo kao privremena, druga - sa veoma malim opterećenjem na kupatilu. Ako imate veliku porodicu ili želite da pozovete goste u vikendicu, jedina prihvatljiva mogućnost je da uredite posudu sa odvodom vode u septičkom rezervoaru.

Da bi to učinili, dizajn kabine uključuje okvir za postavljanje palete na određenu visinu iznad zemlje. U ekstremnim slučajevima, ispod nje možete kopati malo zemlje.

Zatim postavite standardni sifon bilo kog prečnika, jer je tok vode u letnjem tušu minimalan. Sifon je priključen na plastičnu cev, koja je preusmerena na stranu, a na rastojanju od nekoliko metara (što je daleko bolje) kopaju jama za septička jama.

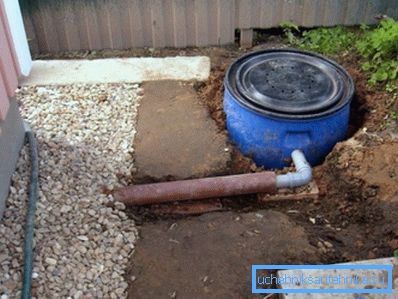

Cev odlazi u jamo s septičkim jamom.

Dubina jame treba da bude oko 1,5 metra. Najlakši način je postaviti metalnu ili plastičnu cev sa rupama u dnu u njega, prvo sipati sloj peska od 20-30 cm u burem, zatim sloj sitnog šljunka s slojem od oko 30 cm, a ostatak popuniti grubom rubom. Ovo će obezbediti neophodno prečišćavanje vode pre ulaska u zemlju u vašem području.

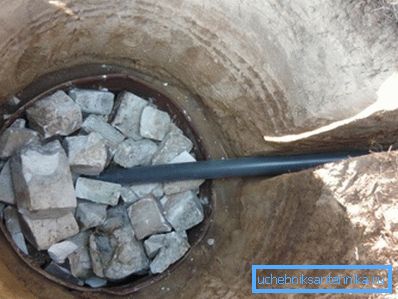

Šljunak je dobra drenaža i istovremeno filtrira tečnost.

Zglobovi čaše palete sa zidovima kabine su zapečaćeni silikonom i zatvoreni uglovima (podupirači) tako da tečnost ne protiče pored posude. Cev se postavlja uz poštovanje nagiba najmanje 1,5-2 cm po dužini metra.

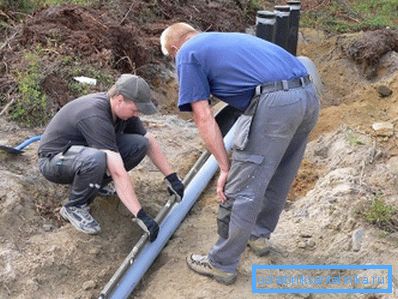

Obavezno pratite kosinu.

Obratite pažnju! Septička jama treba zatvoriti poklopcem, plastične cijevi sa poklopcem na navoj su najprihvatljivije. Umjesto cijevi, možete koristiti betonski prsten, dio cijevi velikog prečnika ili bilo koje drugo plovilo odgovarajuće veličine.

Zaključak

Dizajn bilo kojeg kupatila pretpostavlja postojanje efikasnog sistema za ispuštanje otpadnih voda. Od kvaliteta će zavisiti od mogućnosti udobnog rada vodovoda, tako da bi se izbor i ugradnja odvodnih armature trebalo odgovorno pristupiti. Video u ovom članku će vam pomoći da izbjegnete uobičajene greške.
