Trostrani ventil za manometar: svrha, opcije, ugradnja i

Zašto mi treba troslojni ventil za manometar? Da li je uvek instaliran? U kojim verzijama su proizvedeni ovi uređaji? Kakve su nepravilnosti tipične za njih? Kako zaptiti navojne spojeve prilikom ugradnje dizalice? Pokušajmo odgovoriti na ova pitanja.

Manometar sa trospratnom kranom.

Ciljevi

Prvo, saznajte zašto je trostrani manometarski kran uopšte potreban.

Njegova instalacija ima sledeće ciljeve:

  • Omogućava vam da kalibriše merni instrument povezivanjem testnog manometra..

Da razjasnimo: naravno, u ovom slučaju, slavina ne bi trebala imati drenažnu cev, već pun pražnjenje sa navojem ili prirubnicom cevi za povezivanje drugog uređaja.

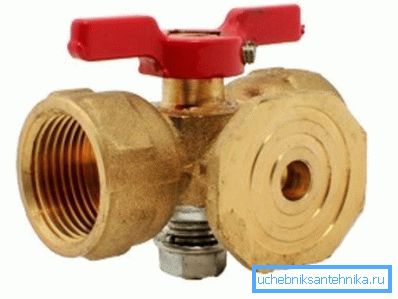

Slika prikazuje trostrani ventil sa kontrolnom prirubom za manometar 11b38bk.
  • Trosmerni ventil za manometar omogućava ne samo isključivanje uređaja sa linije, već i otpuštanje pritiska ispred njega. Veruje se da ovo znatno smanjuje vjerovatnoću neuspjeha (strelice koje se drže).
  • Na kraju, on vam omogućava da očistite utičnicu na manometru - resetujte kroz njega određenu količinu radnog medija. Tokom čišćenja, sve akumulirane nečistoće se uklanjaju iz izlaza, što može uticati na tačnost merenja pritiska.

Da li je moguće spojiti sa konvencionalnim protočnim ventilom? U industrijskim uslovima, gde je neophodna kontrola konstantnog pritiska kako bi se uskladila tehnologija proizvodnje, u pumpi i na gasovodima - br. Nepravilno očitavanje može previše koštati.

U sistemu grejanja privatne kuće ili u liftu stanarskog manometra, obično je povezan sa običnim kontrolnim ventilom. Zapravo, u liftovima manometar se često instalira samo u vreme kontrole očitavanja: sve dok postoji slobodan pristup tehničkim podrumima, problem krađe opreme ostaje relevantan.

Opcije izvršenja

Kako se može ugraditi trostrani ventil za merač od 1: 2 inča? Nudimo nekoliko opisa najčešćih projekata.

Napetost od plute

Trikotvorni ventil plute sa zateznom zaptivkom 11b18bk dostupan je u sljedećim konfiguracijama:

  • Dva cevovoda (DN 15) ili metrički (M20x1.5) navoj i odvodna rupa.
Verzija ventila sa otvorom za odvod.
  • Jedna cijev i jedan metrički navoj plus rupa za drenažu.
  • Isto, ali sa ručkom (poluga ili leptir).
  • Dva navoja (DN 15, M20x1.5 ili njihova kombinacija) i prirubnica za povezivanje testnog manometra.

Ventil je izuzetno jednostavan u dizajnu, ali ima nekoliko značajnih nedostataka:

  1. Sasvim veliki napor prekida (tipičan, međutim, za sve plutovane ventile).
  2. Stalni rizik od skidanja utikača kada se zateže matica. Mesing je prilično mekan metal, i ovde se ne zahteva previše napora.

Načelo rada trostranog ventila za manometar je jednostavno i jasno: T izrez u rotacionoj cevi, kada se okrene, kombinuje se sa jednim ili dva slavina.

Shodno tome, sledeće konfiguracije su dostupne u različitim položajima:

  • Ulaz je priključen, manometar je priključen na atmosferu kroz drenažu ili prirubnicu.
  • Pritisak se primenjuje na kontrolni ventil sa odvodom ili prirubnicom zatvoren.
  • Prekidač radi na resetiranju kada je merač isključen.

Šarovi sa drenažom

Kao uzorak razmatramo trosmerni kuglični ventil za 11B27p manometar. Interesantno je u implementaciji drenaže. U suštini, imamo običan spojni ventil sa izduženim tijelom i drenažnom rupom na jednoj strani lopte za zaustavljanje.

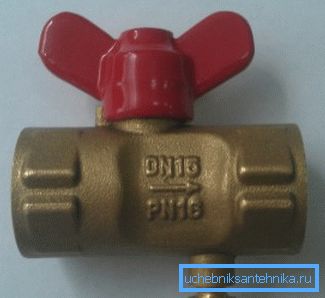

Kran 11B27p sa drenažom i poklopcem sa navojem.

Mi daju karakteristike proizvoda.

Parametar Značenje
Maksimalni radni pritisak 16 atmosfera
Maksimalna radna temperatura Za vodu - 140S, za paru - 225S
Materijal karoserije i kugla Brass
Materijal za zaptivanje za stub i sjedište PTFE
Drenaža Otvor u kućištu sa navojnim utikačem
Veleprodajna cijena 180 rubalja

Imajte na umu: u takvoj izvedbi, trostrani kuglični ventil za manometar je prilično neugodan u toploj vodi i grejanju. Otpustite drenažni vijak i opustite ruku vodom koja je ključna.

Šarovi sa muftovim ogrankom

Običan trosmerni ventil za spajanje se takođe može koristiti kao ventil manometra. Primjer takvog proizvoda je Valtec VT361N.

Na ovoj slici - trostrani ventil za manometar DU15 iz Valteca.

Materijal tela i kugla proizvoda je hromiran mesing; Pečati su napravljeni od teflona. Maksimalna radna temperatura okoline je +150 stepeni. Značajno je proklamovana izdržljivost proizvoda - najmanje 20.000 ciklusa.

Instalacija

Kako zaptiti navojne spojeve ventila i manometara kada ih instaliramo ručno?

Uputstvo je uopšteno standardno:

  1. Na gasnoj mreži se koristi traka FUM. Navoja su ručno ili sa alatom, ali sa minimalnim naporom.

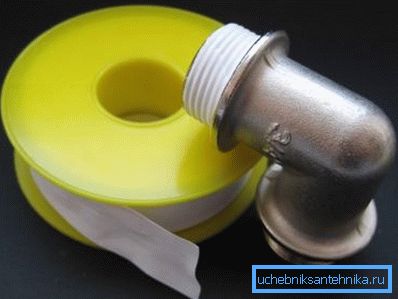

Traka FUM.

Obratite pažnju: traka FUM savršeno zaptiva cevni navoj, ali propušta čak i uz minimalni obrnuti tok.

  1. Za toplu i hladnu vodu bolje je koristiti polimernu zaptivnu navoj (TangitUnilok i analogi). U njegovom odsustvu, dobar rezultat obezbeđuje sanitarna posteljina, natopljena u bilo koju brzo sušenje boje, zaptivnog ili lanenog ulja.

Servis

Spisak nedostataka dizalica koji se mogu samoregraviti je više nego mali.

  • Propuštanje kada je plutajući ventil zatvoren označava nedovoljan pritisak ili ostatke koji su pali ispod plute. Demontirajte ventil, obrišite utikač i sedište i ponovo ga sklopite. Matica na crevu treba da bude zategnuta samo ako prolaz ostane posle čišćenja.
  • Propuštanje na štap kugličnog ventila ukazuje na razvoj zaptivnog prstena. Ako ventil ima šipku, može se zategnuti jedan do dva okretanja.

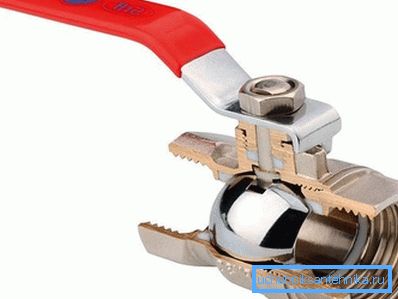

Mrak koji pritiska zaptivni prsten je jasno vidljiv u odeljku.

Ako je zaptivanje pritisnuto ručkom i pranjem postavljenim ispod njega - kada je ventil zatvoren, uklonite ih i postavite nekoliko obrta FUM trake preko zaptivke.

Zaključak

Razmotrićemo naše poznavanje relativno egzotičnog tipa ventila i fitinga. Video u ovom članku će tradicionalno ponuditi čitaocima dodatne tematske informacije. Successes!
