Trostrani ventil u sistemima grejanja i sistemima podnog

U ovom članku razmatramo karakteristike ventila. Naročito, njihov princip rada: trostrani ventil, na primjer, ima karakteristične osobine, u skladu s kojim funkcioniše. Pored toga, razgovaraćemo o strukturnim i operativnim karakteristikama ovih uređaja io tome gde i kako se mogu primeniti.

Tema članka je od posebnog interesa, s obzirom na to da je uređaj srednjeg i velikog sistema grejanja u dužini povezan sa tako nepovoljnim položajem kao neujednačena distribucija toplote. Razlog za ovaj problem je u tome što se rashladna tečnost postepeno hladi dok prolazi kroz cevovod i zbog toga će njegova temperatura biti veća u blizini uređaja za grijanje nego na najdaljoj tački cjevovoda.

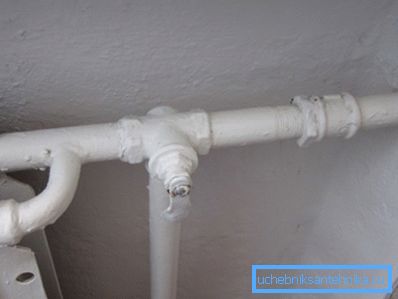

Tradicionalna aplikacija za grejanje

Rešenje ovog problema je izgradnja sistema koji koriste trostrani kran.

Funkcije aplikacije

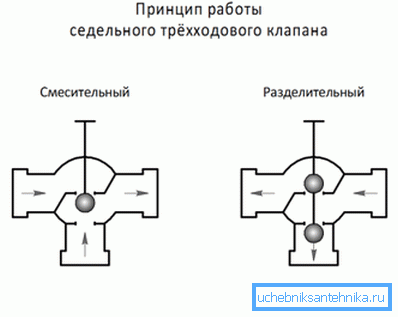

Primer kako funkcioniše trosmerni ventil za mešanje i razdvajanje

Kao što je već pomenuto, postavljanje trostranog ventila uglavnom se proteže na izgradnju srednjih i velikih dužinskih cevovoda, kao i za topli pod sa srednjom i velikom površinom ).

Ova vrsta ventila jednostavno ne reguliše pritisak vode, već vam omogućava da odmah podesite hladne i vruće tokove. Kao rezultat tačne instalacije i pravilnog rada uređaja, postiže se efikasnije preraspodela hladnjaka u zatvorenom sistemu.

Važno: U skladu sa zahtevima GOST 21345-2005, za ugradnju na cevovode sa malim prečnikom za naknadni transport gasovitih, kao i korozivnih i neutralnih tečnosti, mogu se koristiti zaporni ventili ovog tipa, pored sistema za grijanje zgrada.

Karakteristike konstrukcije

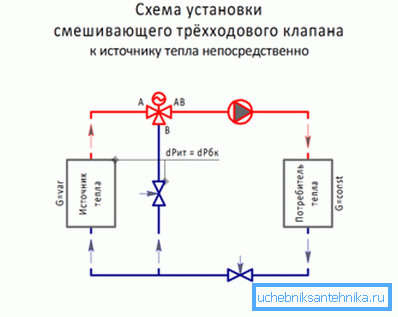

Primjer kako se označava trostrani ventil na dijagramu

Strukturno, trostrani ventili su čaura opremljena mehanizmom za zaključavanje ili regulacijom.

Dizajn uređaja uključuje elemente kao što su:

  • telo, koji se mogu napraviti od mesinga, nerđajućeg čelika, livenog gvožđa itd.
  • zatvarač ovu ili drugu konfiguraciju kroz otvore
  • mlaznice.

Rad uređaja se vrši okretanjem oko svoje osovine zamajca koji je pričvršćen na stražnjem vratu. Poluga za podešavanje se može okrenuti 90 ili 180 stepeni kako bi se otvorio jedan ili više kroz rupe.

Ekstremne pozicije zamajca su projektovane tako da tečnost može proći kroz jedan ili drugi. Ako je zamajac okrenuo u neutralni položaj, voda prolazi kroz dve rupe istovremeno i uređaj funkcioniše kao mikser.

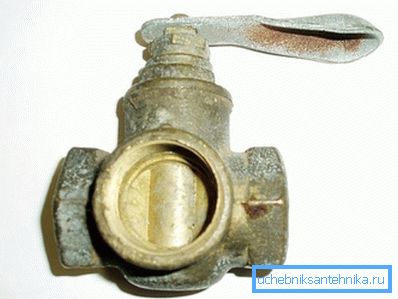

KRTP - kran koji reguliše trostruki pogon

Važno: Industrijske modifikacije trostranog ventila, namenjene za uređaj cjevovoda kroz koji se vrši transport zapaljive ili eksplozivne atmosfere, imaju posebna ograničenja ekstremne pozicije zamajca. Modifikacije opreme za zaključavanje, namenjene za upotrebu u sistemima za domaćinstvo, možda neće imati takve ograničenja.

Klasifikacija ventila trostranog tipa

Trostrani ventil ili njegovi veći industrijski proizvođači, čija cijena je veća, podeljena je na nekoliko kategorija na osnovu sljedećih karakteristika:

  • U skladu sa obliku zavrtnja, konusne, kugle i cilindrične modifikacije se razlikuju;
  • U skladu sa tipom protočnog dela, razlikuju se konstrukcije sa punom otvorom ili kućištem za ispitivanje i pražnjenje.

Izmjene kroz prolaz su opremljene sa dve priključne cevi namenjene za priključak na cevovod.

Uređaji tipa ispitivanja i oslobađanja su, prije svega, namijenjeni za ugradnju u različite jedinice i kapacitete. Za lakšu ugradnju i naknadni rad, kompletni set uređaja uključuje okidač i priključnu cijev.

  • U skladu sa konfiguracijom rotirajućeg elementa razlikuju se slova T-oblika i S-oblika.

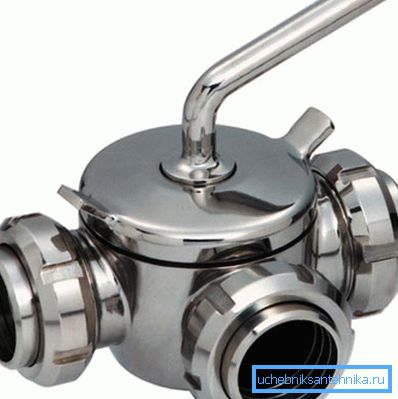

Trostruko crevo od creva
  • U skladu sa metodom instalacije mehanizma za vijke, razlikuju se promjene tenziteta, žlezde i plutača. U dizajnerskim dizalicama, zatvarač, kada je zatvoren, nalazi se neposredno tijelo direktno sa navrtkom. Istovremeno, pluta za punjenje ventilatora je pored tela sa poklopcem žleba i zaptivačem za pakovanje.
  • Industrijski trostrani dizalice podeljeni su na uređaje sa grejanim kućištem ili sa kućištem bez grejanja.
  • U skladu sa tipom priključnog uređaja, razlikuju se modifikacije prirubnice, spojnice, tsapkovy, čoke-zadnjice, tipa zavarivanja.
  • U skladu sa vrstom kontrole postoje različite verzije sa ručnim i mehaničkim, pneumatskim, hidrauličnim i električnim pogonima.

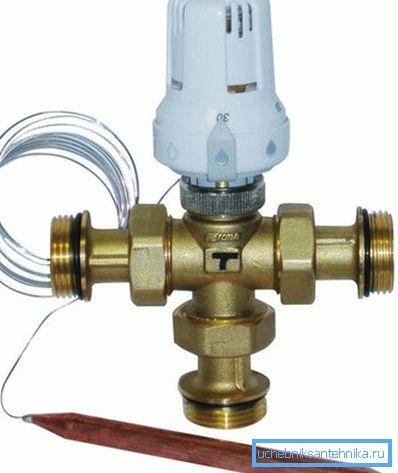

Trostrani termostatski ventil s senzorom za uranjanje

Bez obzira na pripadnost jednoj ili drugoj kategoriji, sve trostrane dizalice karakteriše odsustvo stagnirajućih zona, izdržljivost, povećana zaptivnost elementa za blokiranje, mali stepen hidrauličnog otpora i jednostavnost dizajna.

Međutim, istovremeno takvi uređaji imaju neke nedostatke, među kojima i veliki obrtni moment, povećana verovatnoća zamagljivanja okretnih dijelova kao rezultat pridržavanja procesa dugotrajnog rada.

Zahtjevi za ugradnju i rad

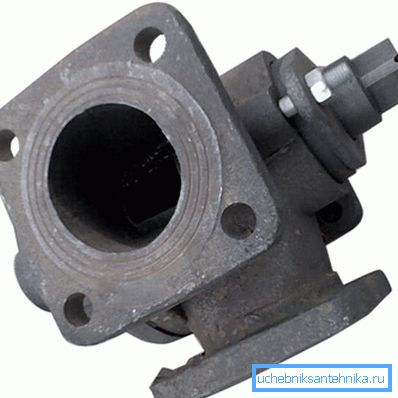

Foto krana bitumen K-80-III-000 ABZ
  • Trostrani ventili se mogu instalirati horizontalno ili vertikalno.
  • Prilikom izvođenja instalacionih radova sopstvenim rukama, morate osigurati da se pravac protoka transportiranog medija poklapa sa strelicom koja pokazuje pravac na tijelu uređaja.
  • Mesto instalacije krana mora biti odabrano na način da tokom kasnijeg rada i održavanja neće biti problema sa pristupom ventilu ili drugoj regulatornoj opremi.
  • U slučaju ugradnje sa upotrebom opreme za zavarivanje, potrebno je voditi računa da zaštitite unutrašnju šupljinu slavina od pada unutar zavarene vage i rešetki. Ponovo, neophodno je spriječiti slučaj zagrevanja, cijevi cjevovoda koji ulaze u cjevovod iznad + 100 ° C.
  • Instalacija i naknadni rad trostrani krana treba izvršiti u skladu sa zahtevima datim u pratećoj dokumentaciji koju je izradio proizvođač.
  • Upotreba ventila zahtijeva redovno održavanje kako bi se sprečilo oduzimanje ventila.

Zaključak

Sada imamo opštu ideju o tome šta je normalan ili specijalizovan trostrani hidraulički kran. Imate li još pitanja o izboru prave opreme?

Možete pojednostaviti zadatak posmatrajući video u ovom članku.
