Tabela veličine vodovodnih cevi: izbor proizvoda za

Svako ko planira da instalira sistem vodosnabdevanja, treba proučiti standardne dimenzije vodovodnih cevi na tržištu. Ove informacije će biti vrlo korisne, jer samo saznati dijelove i prečnike delova koji se koriste u radu, mi ćemo moći odabrati odgovarajući pribor i adaptere, kao i opremiti vezu sa kućnim aparatima.

U nastavku ćemo pružiti opće informacije o veličinama cevi, kao i pružiti referentne podatke koji će olakšati vaš izbor opreme u fazi projektovanja.

Što je veći propusni opseg, veći deo treba da bude

Osnovni parametri

Ključne dimenzije

Za izgradnju sistema za dovod tople i hladne vode danas se koriste cevi iz različitih materijala.

Ako planirate sami da izvršite instalaciju, najverovatnije ćete koristiti ove tipove:

  • Čelik.
  • Bakar.
  • Polietilen.
  • Polipropilen.
  • Metal-plastika.

Uprkos činjenici da je opseg proizvoda iz svake kategorije dosta širok, a dijelovi su u osnovi standardizovani, određene razlike su i dalje prisutne. Zbog toga prilikom kupovine materijala za postavljanje vodovodnih instalacija u privatnoj kući morate obratiti pažnju na funkcionalne parametre proizvoda.

Dijagram koji prikazuje odnos osnovnih vrednosti

Dimenzije vodovodnih cevi su određene takvim vrijednostima:

  • Dn je nominalni prečnik.
  • DU - uslovni hod (unutrašnji dio, izražen u milimetrima).
  • Debljina zida (što je više - jača je struktura i što je veći pritisak koji će izdržati).
  • Spoljni prečnik

Obratite pažnju! Veličina spoljnog prečnika je veoma važna kada planiramo skrivenu instalaciju vodovoda i pripremiti žlebove za postavljanje kontura. U drugim slučajevima, bolje je raditi s konceptom "uslovnog prolaska".

Inč i milimetri

Veoma često, proizvođači ukazuju na veličinu cevi za vodu u inčima - a milimetar gore ili dole može prouzrokovati nedovoljno tesnu vezu:

  • Pri spajanju proizvoda iz istog materijala, takve situacije retko se javljaju, ali kada zamenite, na primer, čelične konstrukcije sa plastikom ili bakrom, možete doći do neprijatne situacije.
  • Stvar je u tome da se inči koriste za označavanje navoja koji se preseca na vanjskoj površini. I pošto debljina zida različitih modela može varirati, postoji rizik od greške.
Cink sa navojem sa navojem

Savjet! Da ne bude zbunjeno, bolje je fokusirati se na spoljašnji prečnik proizvoda, ali na vrednost DU-upravo to odgovara inčnom oznakama.

Najčešće dimenzije vodovodnih cevi u mm i inči prikazane su u donjoj tabeli:

Tema, u inčima Uslovno prolaz, u milimetrima
3/8 10
1/2 15
3/4 20
1 25
1 1/4 32
1 1/2 40
2 50
2 1/2 65
3 88.5
4 114

Što se tiče praktične upotrebe, obično se fokusiraju na sljedeće podatke:

  • Uputstvo preporučuje upotrebu cevi sa presekom od 3/4 inča do 1 1/2 inča, u zavisnosti od potrebnog kapaciteta.
  • Tanji proizvodi se obično koriste za polaganje podizača i uređenje autoputeva koji vode.

Ukupne dimenzije

Metal

Čelični elementi za montažu vodovoda sa oznakom

Do nedavno najčešći tipovi delova za postavljanje vodovodnih cevi bili su proizvodi od čelika.

Označavanje takvih elemenata obično ukazuje na dva parametra:

  1. Spoljni prečnik
  2. Debljina zida

Da biste saznali unutrašnji poprečni presek, dovoljno je odvojiti dvije debljine zida (u milimetrima) od vrijednosti prečnika.

Najpopularnija mešavina čelika je navedena u nastavku:

Spoljni prečnik Uslovno prolaz Debljina zida
Pluća Standardno Ojačana
10 17 2.0 2.2 2.8
15 21.3 2.5 2.8 3.2
20 26,8 2.5 2.8 3.2
25 33.5 2.8 3.2 4.0
32 42.3 2.8 3.2 4.0
40 48 3.0 3.5 4.0

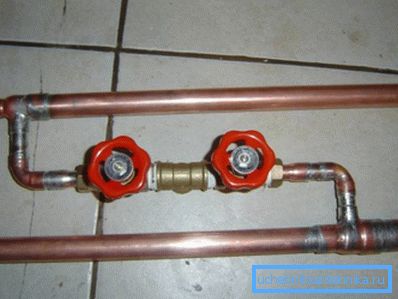

Bakarni proizvodi (na slici) postaju tankiji

Uprkos činjenici da cijena materijala nije demokratska, u nekim slučajevima bakarne krugove se koriste za snabdevanje vodom. Njihove dimenzije su nešto drugačije od proizvoda od čelika:

Označavanje u centimetrima Uslovno prolaz Spoljni prečnik
5/8 10 14 - 15
3/4 15 18
7/8 20 22
1 3/8 32 35
1 5/8 40 44-45



Savjet! Izborom metalnih elemenata za ugradnju vodovoda, vredi meriti dimenzije nekoliko proizvoda iz kupljene šarže koristeći čeljusti. Dakle, preciznost definicije će biti mnogo veća!

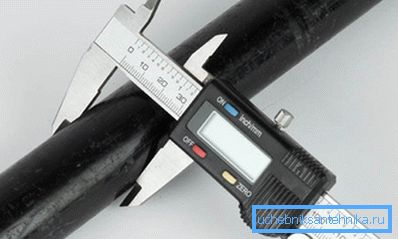

Tačnost dimenzija može se proveriti pomoću čeljusti.

Plastika

Dimenzije plastičnih cevi za vodosnabdevanje, koje se široko koriste danas kao alternativa metalnim konturima, takođe su veoma raznovrsne. Istovremeno, mnogi proizvođači polipropilenskih, polietilenskih i metal-plastičnih delova koriste sopstvene dimenzione mreže, stoga je poželjno koristiti dizajn istog brenda unutar istog sistema.

Naravno, neslaganja, ako se pojave, bit će beznačajna, ali za neiskusnog majstora mogu biti teške.

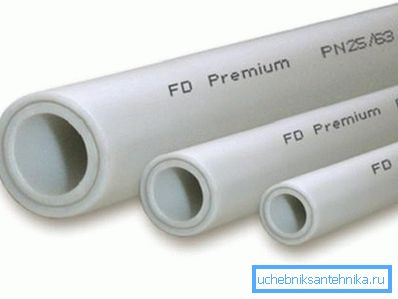

Plastične sorte se takođe proizvode u širokom opsegu.

Tabela veličina plastičnih cevi za vodosnabdevanje (polipropilen različite gustine) sadrži informacije o najpopularnijim modelima. Sve dimenzije su u milimetrima:

Spoljni prečnik PN30 PN20 PN10
Debljina zida Unutrašnji deo Debljina zida Unutrašnji deo Debljina zida Unutrašnji deo
16 - - 2.7 10.6 - -
20 3.4 13.2 3.4 13.2 1.9 16.2
25 4.2 16.6 4.2 16.6 2.3 20.4
32 3.0 21.2 5.4 21.2 3.0 26.0
40 3.7 26,6 6.7 26,6 3.7 32.6
50 4.6 33.2 8.4 33.2 4.6 40,8
63 5.8 42.0 10.5 42.0 5.8 51.5
75 6.9 50.0 12.5 50.0 6.9 61.2

Naravno, pri postavljanju komunikacije mogu se koristiti i druge veličine plastičnih vodovodnih cevi. Međutim, da bi se riješio većina problema koji nastaju prilikom rutinskih popravaka, informacije navedene u tabeli će biti sasvim dovoljne.

Debljina zida za različite razrede

Zaključak

Dimenzije cevi za vodovod treba poštovati što preciznije. Čak i uz odstupanje od jednog inča, hermetičko povezivanje dva dijela mreže ili povezivanje fitinga biće gotovo nemoguće, što znači da će biti ugrožen pouzdanost čitavog sistema (pogledajte članak Koji je dubina cijevi za vodu optimalna).

Možete detaljnije proučavati dimenzije i oznake tako što ćete čitati regulatorne dokumente i gledati video u ovom članku.
