Sve što treba da znate o ventilu za vodovod

Ne postoji savremeni gasovod bez ventila, bez obzira na to što se preko njega transportuje. Ovi uređaji izvršavaju nekoliko funkcija odjednom, među kojima je moguće primetiti zaštitu od čekanja osjetljive opreme (pumpe), podešavanja pritiska u sistemu itd. U njihovu korist kaže da je instalacija takvog uređaja izuzetno jednostavna.

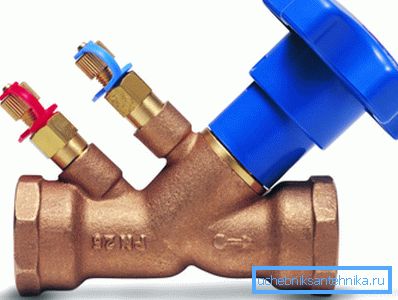

Balansni ventil

Klasifikacija klase

Takvi uređaji na vodovodnim cjevovodima (kao i na gasovodima itd.) Koriste se u nekoliko ciljeva:

  • zaštita opreme od pritiska - na primer, nepovratni ventili se obično postavljaju ispred pumpi kako bi se sprečilo oštećenje opreme tokom čekića za vodu. Instalacija se vrši korišćenjem odvojivih priključaka, tako da čak i ako nema iskustva, rad se može raditi ručno;

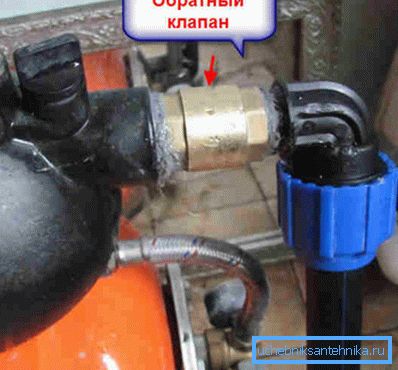

Pumpa je pouzdano zaštićena
  • funkcija podešavanja - u cevovodima, kretanje tečnosti u cevima je dozvoljeno samo u jednom pravcu, tako da će to pomoći iu ovoj situaciji. Čim voda pokuša da ide u suprotnom smeru, lijevac će blokirati prolaz u cevi;
U suprotnom smjeru voda neće ići
  • Ventili se takođe mogu koristiti za podešavanje pritiska sistema, odabrana je granična sila, na kojoj transportirani medij otvara ventil, kao rezultat, čim pritisak u cjevovodi premaši maksimum, otvara se i otvara nivo pritiska. Ventil na cevovodu - nezaobilazna stvar.

Ova funkcionalnost uređaja za zaključavanje i podešavanje nije iscrpljena, mogu se koristiti i za kontrolu pumpi tokom obrade otpadnih voda kako bi se smanjile količine curenja itd.

Pročitajte više o dizajnu i načinu rada različitih tipova ventila.

U zadnje vrijeme, pored konvencionalnih ventila (koji djeluju isključivo na osnovu primene sile), pojavljuju se i elektromagnetni analogi, koji se mogu daljinski kontrolisati. Potisni solenoidni ventil se može koristiti, na primjer, u sistemu "pametne kuće", sa jednim daljinskim upravljačem moguće je kontrolirati regulacione uređaje u kući i okolini.

Elektromagnetni ventili

Ključna razlika od drugih analoga je to što ne dozvoljava prodor vode kada se pritisak povećava, već samo po komandi čoveka. Ovo je njihova glavna prednost.

Što se tiče konstrukcije, ključni element se može smatrati kotom koji, kada struja prolazi kroz njega, uzrokuje da se jezgro pomeri, što otvara / zatvara otvoru. Takvi uređaji mogu raditi i od baterija (napon napajanja 24V) i povezan na mrežu (napon 110V ili 220V).

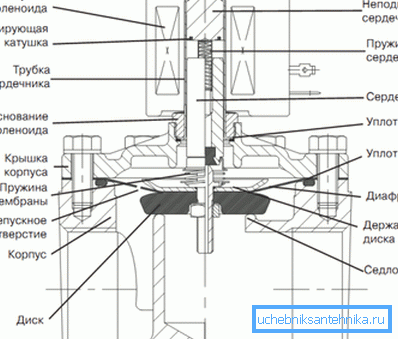

Solenoidni (elektromagnetski) ventilni uređaj

Što se tiče klasifikacije, može se razlikovati:

  • normalno otvoren / zatvoren ili bistabilan;
  • Takođe, može vršiti ventil sa solenoidom od 220 V: funkcija prebacivanja protoka (2/3 puta), zaustavljanje (2/2), trostrano (3/2).

Obratite pažnju! Prilikom izbora, morate uzeti u obzir specifičnosti rada svakog modela. Na primjer, ako se elektromagnetni uređaj za blokadu oslobađa pomoću servo-kontrole, onda morate znati da to jednostavno neće raditi pri nultom padu pritiska, tako da je barem minimalni pad pritiska još uvijek potreban.

Kada se radi o aplikaciji, elektromagnetni uređaji savršeno se uklapaju u koncept "pametnog doma". Na primer, električni ventil za vodu koji je ugrađen u keson će moći automatski odvoditi vodu iz cijevi sistema za dovod vode, pa čak i nećete morati napustiti kuću, a ovaj primjer je najjednostavniji.

Na slici - primjer solenoidnog zaključavanja

Jednostavni i kombinovani modeli

Tokom rada sistema vodosnabdijevanja neophodno je rešiti zadatke kao:

  • otpuštanje vazdušnih utikača iz cijevi koji su bili formirani direktno tokom rada;

Obratite pažnju! Ovaj problem mora biti posebno često rešen tokom rada sistema grejanja. Instalacija specijalnog ventila je obezbeđena na svim radijatorima kako bi se oslobodio višak vazduha.

  • kada ispuštanje vode (na primer, tokom očuvanja cijevi za zimu) potrebno je osigurati protok vazduha koji zamjenjuje odvodnu vodu u cijevi;
  • kada punjenje cijevi, ventil mora osigurati oslobađanje vazduha.

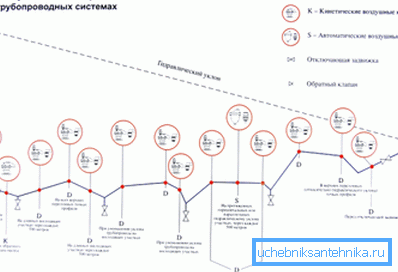

Dijagram pokazuje mesta na kojima ventili definitivno nisu redundantni.

Sa puštanjem zaglavljenog vazdušnog saobraćaja, jednostavni Mayevski kran sa ručnim upravljanjem će se nositi, cijena takvog uređaja čak ne dostigne čak 200 rubalja.

Međutim, mogu se koristiti i druge vrste ventila:

  • Jednofunkcijski ventili se koriste za automatsko oslobađanje nadpritiska. Koriste se za očuvanje efikasnosti pumpne opreme i sl., Izuzev izjednačavanja pritiska u sistemu za bilo šta drugo što nije prilagođeno;
  • kombinovano - omogućavaju vam da rešite sve navedene zadatke. Njihov uređaj koristi pokretnu plovku, kada je cevovod napunjen vodom, ustaje i zatvara velike otvore kroz koje ulazi vazduh, kada se voda spušta, takođe se pada, otvori se otvaraju i ne stvara se vakuum u cevi.

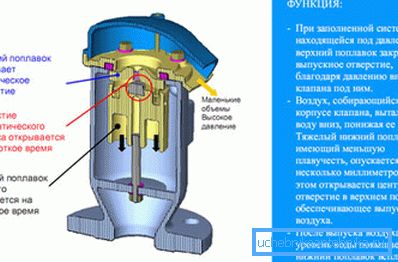

Jedna od opcija za automatske ventile za podešavanje

Obratite pažnju! Takođe u kombinovanim uređajima mogu biti male rupe za izjednačavanje pritiska.

Odvod i odvod

Odvodni ventil se može koristiti ne samo u kući za ispuštanje vode iz cevi, već i kao uređaj koji obezbeđuje sigurnost snabdevanja vodom iz bunara. Takvi uređaji, prema principu delovanja, podsećaju na kombinovani vazduh i zimi, kada se pritisak u cijevi smanjuje, ispuštaju vodu u bunar.

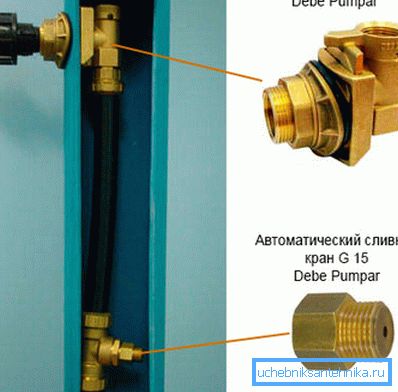

Primjer ugradnje automatskog uređaja za pražnjenje u kućište

Kada je pritisak iznad minimuma, lopta zatvara izlaz, a voda ide u kuću. Ako pritisak pada ispod minimalne oznake, tada lopta otvara izlaz, a voda se vraća u bunar, to omogućava sistemu da ostaje kada se voda u cevi zamrzne.

Odvodni ventil je koristan za zaštitu creva i cijevi sistema za navodnjavanje, a ovaj uređaj je naročito koristan za postavljanje odvojenog vodovoda za navodnjavanje. Ako cev nije postavljen vrlo duboko i postoji rizik od zamrzavanja, onda cevi za odvodnjavanje će isprazniti preostalu vodu iz sistema.

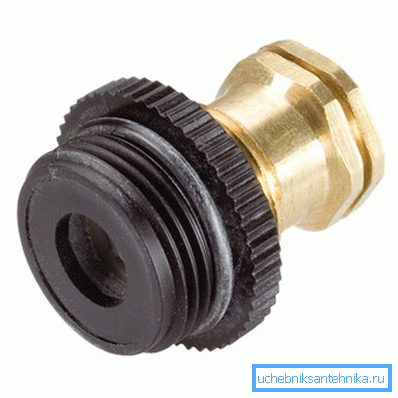

Jednostavan odvodni ventil

Naravno, jednostavno možete instalirati odvodni ventil i isto raditi, ali se niko ne može pohvaliti idealnom memorijom. Ventil nije zaboravio da se ispere.

Što se tiče instalacije, najčešće se koristi navojna (tj. Odvojiva) veza. Najčešće, cela instrukcija je da zategnuti maticu sa rukama, a zatim je zategnite ključem. U industriji mogu se koristiti zavareni i prirubnički spojevi.

Masivni ventili sa prirubnicom

Sumirajući

Normalno funkcionisanje cjevovoda bez ventila jednostavno je nemoguće. To je uređaj koji će vam omogućiti da ispustite sistem bez problema i ponovo ga napunite, niti će biti problema sa zaglavljenim vazdušnim saobraćajem. Jednostavnost instaliranja takvih uređaja doprinosi njihovoj popularnosti.

Video u ovom članku pokazuje postavljanje povratnog ventila u cevovod za dovod tople vode.
