Suburban vodosnabdevanje: šeme i materijali

Šta možete voditi snabdijevanjem letnje vode svojim rukama? Koje cevi i ventile treba da koristim? Kako osigurati konstantno snabdevanje vode unutar lokacije, ako se partnerstvo vrtova posluži po rasporedu?

Pokušajmo odgovoriti na ova pitanja.

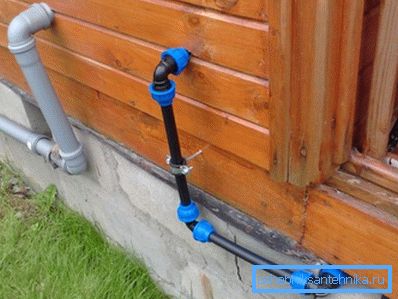

Vodovod i kanalizacija u selu.

Kupovina

Počnimo sa izborom materijala.

Cijevi

Podsećamo na uslove u kojima će sistem vodosnabdevanja funkcionisati u vikendici.

  • Moraće da transportuje samo i izuzetno hladnu vodu.
  • Radni pritisak ne prelazi 2,5-3 kgf / cm2.

Ako jeste - možete pogledati jeftine polimerne cijevi. Među njima, zauzvrat, naš izbor će biti cijev od polietilena pod pritiskom.

Zašto upravo ona?

  1. Radni broj polietilenske cevi je znatno niži od polipropilena ili PVC-a, a da ne spominjemo i druge materijale.
  2. Ova plastika je fleksibilna, što omogućava mogućnost postavljanja cevi sa savijanjem bez fitinga.

Ne samo to: polietilen zadržava svoju elastičnost na hladnom. Čak i ako voda ostaje zamrznuta u dovodu vode, cijev se neće razbiti, ali samo lagano rastezati. Kada se odmrzne, vratit će se na prvobitnu veličinu.

  1. Konačno, kompresioni fitingi za polietilen omogućavaju otklanjanje bilo kakvih složenih alata montiranjem sistema za snabdevanje vodom u letnjoj kući svojim rukama u doslovnom smislu. Sve što je potrebno jeste miter nož (kao opcija, obična vrtna pila i oštri nož za uklanjanje krajeva bora).

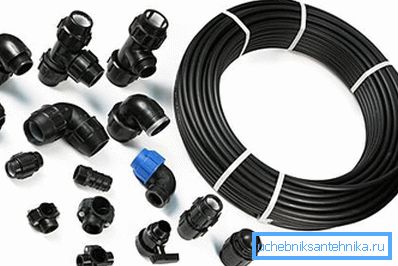

Polietilenska cijev sa priključnim elementima.

Veličina cevi zavisi od predvidjenog toka vode:

Potrošnja, l / s Unutrašnji prečnik cevovoda, mm
0,120 10
0.360 15
0.720 20
1,440 25
2.400 32
3.600 40
6,000 50

Napominjemo: cevi od polietilena obično se označavaju spoljnim prečnikom, što je jedan korak veći od unutrašnjeg prečnika. Prema tome, cev od 32 mm ima unutrašnji prečnik od približno 25 mm.

Armature

Ovde možete takođe dati vrlo specifične preporuke. Savremeni kuglični ventili se koriste kao zaporni ventili. Izuzetno su otporne na greške i uvijek drže vodu zatvorenu.

Kuglični ventil.

U tačkama distribucije vode montirane su kranovi sa keramičkim dizalicama. Ponovo, oni se razlikuju od tradicionalnih zavrtanja za vijke u trajnosti i toleranciji greške: možete zaboraviti pakiranje kutije za punjenje i zamjenu brtvila za dobro.

Nuance: instalacija keramičkih fitinga podrazumeva prisustvo grubog filtera. Pesak ili šarž zarobljeni između keramičkih ploča može ih isecati.

Pored filtera, uređaj za dovod vode sa vodom iz bunara implicira prisustvo kontrolnog ventila. Postavlja se na usisni dovod površinske pumpe ili u izlazu potopljenog. Ventil neće dozvoliti vodu da napuni cev nazad u bunar nakon što je pumpa isključena.

Pumpa

Šta bi trebalo biti pumpa za prigradsko vodosnabdijevanje vodom iz bunara ili prirodnog rezervoara? Sve zavisi od karakteristika izvora vode.

Sa kratkom udaljenostom od vodenog ogledala, najbolji je izbor pumpne stanice. Poseduje sopstveni hidrokakumulator, koji obezbeđuje neprekidno snabdevanje vodom kada pumpa prestane. Maksimalna dubina na kojoj površinska pumpa može podići vodu je 7-9 metara.

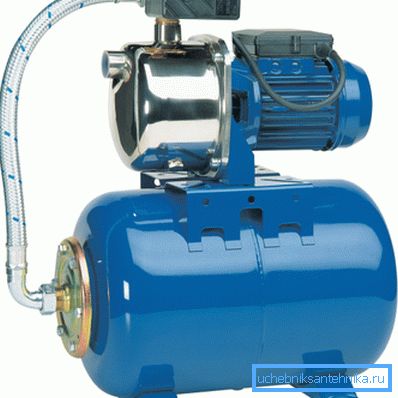

Crpna stanica.

Za dubinski bun sa čistom vodom, napraviće se vrtvetna pumpa (centrifugalna, sa jednim radnim kolom). Pruža odlične performanse sa dobrom glavom zbog minimalnog razmaka između radnog kola i kohleje (kućište pumpe).

Ako voda sadrži veliku količinu suspendovanih materija, bolje je da preferiraju višestepenu centrifugalnu pumpu. Veliki razmak između radnih kola i kućišta čini neosjetljivim na mulj i pesak; nekoliko radnih kola na zajedničkom vratilu sa serijskim difuzorima nadoknađuje neizbežni pad pritiska.

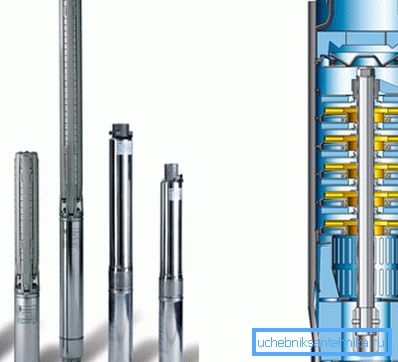

Izgled i dizajn višestepenih pumpi.

Šematski dijagram

Neprekidno vodosnabdevanje se može sprovesti na dva načina.

Akumulator

Ako je pumpa za površinsku pumpu obično već opremljena sa hidroakumulatorom, onda prigradski vodovod sa potopljenom pumpom podrazumeva njegovu zasebnu instalaciju. Hidrataculator je čelični rezervoar podeljen gumenom membranom u dva odjeljka - komore za vazduh i vodu.

Kada pumpa radi, rezervoar se napuni vodom; ujedno vazdušna komora stvara prekomeran pritisak i omogućava korišćenje kranova nakon što pumpa zaustavi. Kada koristite potopivu pumpu, potreban je još jedan dodatni element - senzor pritiska sa prekidačem koji se isključuje i uključuje napajanje kada se dostignu granični vrijednosti.

Ako je potrebno, nekoliko hidrauličnih akumulatora može se instalirati u jednoj vodovodnoj mreži. Mogu se montirati u bilo kom trenutku u vodovodu; njihove korisne zapremine se sumiraju, čineći duže prazne periode u pumpi.

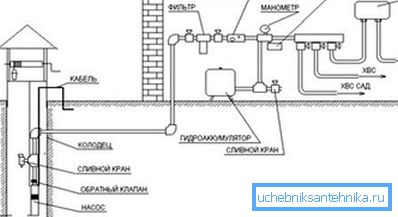

Krug sa hidroakumulatorom.

Kapacitet skladištenja

Sistem vodosnabdevanja u dacha zadruzi sa vodosnabdevanjem prema rasporedu se obično snabdeva kumulativnim kapacitetom. Njegova zapremina se obračunava u zavisnosti od dnevne potrebe za vodom i rasporeda za njegovo podnošenje. Na primer, sa prosečnom dnevnom potrošnjom od 400 litara i snabdevanjem vodom dva puta nedeljno, potreban je kapacitet od 1500 litara, a sa dnevnim snabdevanjem i potrošnjom 200 litara dnevno, ta 200 litara su dovoljna.

Po pravilu, posude za hranjenje polietilena se koriste kao rezervoar za skladištenje, koji su već opremljeni sa odvodnom cijevi. Bolje je da volite rezervoar od tamne plastike: u rezervoaru koji je prepušten sunčevim zracima, voda će cvetati brzo.

Rezervoar se nalazi u potkrovlju kuće (naravno, ako plafon može izdržati težinu), na zavarenom postolju ili na prirodnoj visini. Glava od 3-4 metra, iako bez margine, ali sasvim dovoljno za rad sanitarnih uređaja bilo kog tipa, uključujući protočne grejalice i mašine za pranje veša. Snabdevanje vodom je priključeno na odvodni priključak nakon ventila, što omogućava, ako je potrebno, da se rezervoar odvodi iz vodovoda.

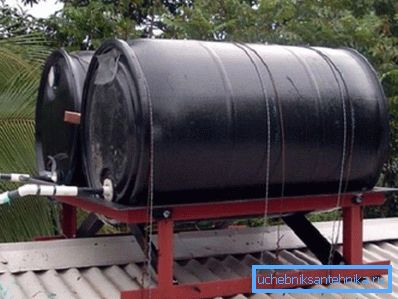

Mali rezervoari mogu se montirati direktno na krov.

Kako implementirati automatsko punjenje?

  1. U njenom bočnom zidu što je bliže vratu napravimo rupu prečnika od 18 milimetara.

Napomena: ako nema odgovarajuće bušilice, rupa u plastičnom zidu može se pažljivo isecati oštrim nožem.

  1. Instalirajte u ulazni ventil za rupu za vodokotlići WC školjke. Zaptivanje je obezbeđeno isporučenim gumenim podmetačem.
  2. Priključujemo dovod vode na ventil - direktno sa cevi od polietilena sa adapterom za ugradnju za pola-inčne navoje ili fleksibilnu priključnu cev.

Ako je kontejner postavljen na potkrovlju, bilo bi dobro zameniti preljev. U tu svrhu, kanalizaciona cev prečnika 50 mm se ubacuje u rezervoar kroz rupicu koja se razbije u zidu. Jedinjenje je zaptiveno silikonskim zaptivačem.

Korisno: u ovom slučaju, kvalitet mase ne vredi štednje. Proizvodnja poznatih proizvođača (Moment, Ceresite) je dobra, pre svega zato što se pouzdano drži složenih površina, na koje se glatko polietilen u potpunosti primjenjuje.

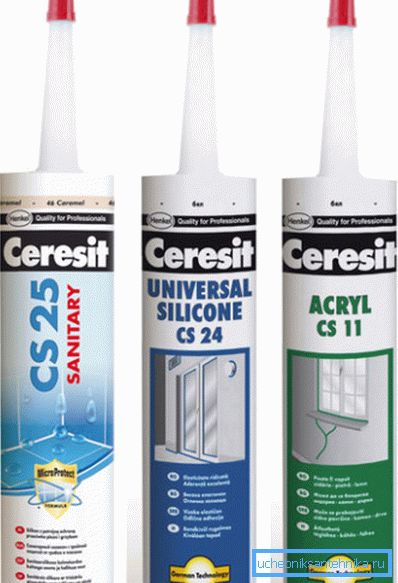

Ceresit zaptivači zaslužuju najviše priznanja.

Korisne stvari

Konačno - nekoliko korisnih savjeta:

  • Korišćenjem kumulativne šeme snabdevanja vodom u domu s vlastitim rukama savršeno se kombinuje sa prisustvom na mjestu bunara. Generalno, u ovom slučaju, možete raditi bez stacionarne pumpe i konstantnog cevovoda iz bunara: rezervoar se može jednostavno napuniti kroz crevo dok voda protiče.
  • Sa cijelom godišnjom upotrebom sistema za snabdevanje vodom, koji se napaja iz bunara, cev se uklapa dublje od nivoa zamrzavanja tla. Bušotina je pokrivena i izolovana: toplotna izolacija ne dozvoljava zamrzavanje čak i na vrhuncu hladnog vremena.

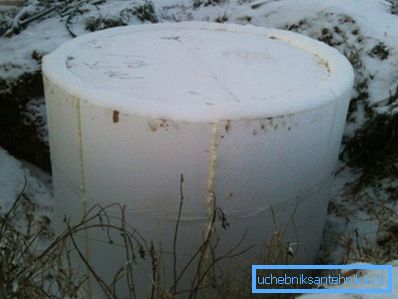

Na fotografiji izolacija bunara je izrađena od pene.

Zaključak

Nadamo se da će ove preporuke pomoći čitaocu u projektovanju i izgradnji vodovoda za vlastitu ljetnju kuću.

Dodatni materijali možete pronaći na video snimku u ovom članku. Successes!
