Šta je trostrani kran - karakteristike operacije i glavne

Trosmerni ventil u obliku slova T može se naći u raznim komunikacionim sistemima, ali dizajn je dobio najveću distribuciju u sistemima grejanja. Ovo je zbog činjenice da se prilikom kretanja kroz cevi hladnjača hladi, a različite prostorije se zagrevaju različito.

Zbog prisustva jedinice za miješanje, temperatura se održava na određenom nivou.

Na fotografiji: trostrani ventil 2 1 2 ima utičnice različitih prečnika (brojevi označavaju veličinu u inčima)

Vrste dizajna

Svi proizvodi ove grupe mogu se podijeliti na nekoliko tipova, u zavisnosti od njihovih karakteristika:

Zatvorene strukture Njihova glavna karakteristika je da je mehanizam zaključavanja namenjen samo preklapanju određenog izlaza, odnosno zadatka dizajna da zaustavi kanal od jedne ili druge mlaznice. Nije preporučljivo koristiti ovu opciju za podešavanje, jer je struktura podložna povećanom habanju i vrlo brzo ne uspeva.
Kontrolni uređaji Ova opcija je specijalno dizajnirana da reguliše intenzitet proticaja iz dve mlaznice i isporučuje mešovitu rashladnu tečnost u sistem. Konfiguracija opreme može biti veoma različita, sve zavisi od karakteristika rada i karakteristika sistema
Velike konstrukcije Ako mlaznice koje ulaze u trostruki ventil su 100 mm ili više, onda je verovatnije ventil, pošto primenjuje potpuno drugačiju verziju mehanizma za zaključavanje. Najčešće, takve jedinice su napravljene od livenog gvožđa, pa je njihova težina značajna
Automatske modifikacije Trostrani ventil sa termičkom glavom ili servo se naziva trostrani ventil. Sa njim se regulacija temperature rashladnog sredstva može vršiti u autonomnom redosledu, u skladu sa prethodno unetim podešavanjima. Ovo znatno poboljšava upotrebljivost.
Trostrani ventili mogu značajno da variraju u dizajnu, ali princip njihovog rada je uvek isti.

Savjet! Najbolje je kupiti proizvode koji imaju postavku skale na glavi ventila. Ovo značajno pojednostavljuje podešavanje i omogućava vam da zapamtite određene vrednosti kako ne bi gubili vreme prilikom određivanja optimalnog položaja dizalice.

Karakteristike sistema koji se razmatraju

Da bi se pronašla najbolja opcija, neophodno je jasno razumeti kako funkcioniše sistem i kako se uređuje mehanizam koji se razmatra. Takođe je važno odabrati optimalnu modifikaciju za određene uslove, a mi ćemo govoriti o svim ovim nijansama ispod.

Princip rada krana

Što se tiče modifikacije zaključavanja, sve je prilično jednostavno i jasno:

  • Separatorski ventil u otvorenom položaju prođe sve tečnosti iz glavne i obrnute linije, čime se obezbeđuje određena prosječna temperatura rashladne tečnosti.
  • Ako je ventil zatvoren, povratni tok se jednostavno ne isporučuje i maksimalna temperatura tečnosti ulazi u sistem, ova opcija se obično koristi tokom hladne sezone. Koliko pozicija ima trosmerni ventil ove modifikacije? Samo dva - otvorena i zatvorena, pokušavajući da regulišu protok sa njom je zabranjena.

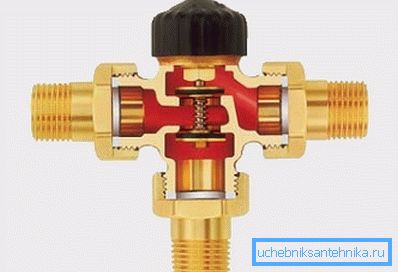

Izgleda kao razdvojni ventil u rezu

Regulisani sistemi rade na drugačijem principu, tako da ih treba razmatrati odvojeno.

Vredi napomenuti da je ova opcija više tražena i to je zbog većeg broja prednosti koje ćemo razmotriti:

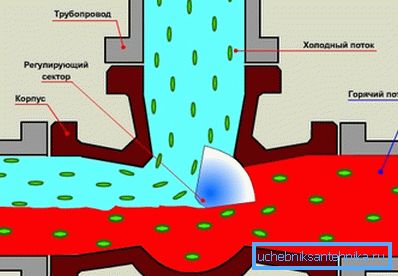

Izgleda kao trostrani kran
  • Mogućnost preciznog podešavanja proporcija hrane. To pomaže u podešavanju temperature u sobi sa tačnošću od 2-3 stepena, što vam omogućava da uvek održavate optimalnu mikroklimu u kući. Ne bez razloga, ova opcija je najtraženija među kupcima i već dugi niz godina je bila lider u ukupnoj prodaji proizvoda ove vrste.
  • Postoji veliki broj veličina koji će odgovarati bilo kom sistemu, na primer, trostrani kran od 2-2-1 inča je odlična opcija za dvospratnu zgradu, a trostrani kran, DU15 inča, pogodan je za male stanove ili čak pojedinačne sobe. Obično projekat propisuje neophodne karakteristike, ali ako nije, bolje je konsultovati kvalifikovanog specijaliste.
  • Ova opcija nema određeni broj pozicija, regulacioni čvor se pomera koliko je potrebno.. Ali vredi pamtiti o jednom veoma važnom faktoru: podesivi mehanizam se može koristiti kao uređaj za zaustavljanje, dovoljno je da se potpuno isključi ventil i jedan od tokova će biti potpuno odsečen.
Trostrani ventil DN 50 sa plutastim mehanizmom od nerđajućeg čelika koristi se za najteže uslove rada

Vredno je razmisliti o još jednoj opciji - trostrani ventil 14m1, njegova glavna razlika je da je jedan od izlaza prvobitno bio predviđen za ugradnju manometra. U tu svrhu se na jednoj od strana napravi posebna platforma na kojoj je merna oprema fiksirana, njegova konfiguracija može biti vrlo različita.

Prednost trosmernog ventila za manometar je da se mjerenja ne mogu vršiti kontinuirano, ali samo ako je potrebno. Ovo vam omogućava da znatno produžite životni vek opreme, jer uticaj na njega nije konstantan, ali samo periodično.

Karakteristike rada uređaja

Razmotrite kako dizajn radi u sistemu grejanja kuće ili stana:

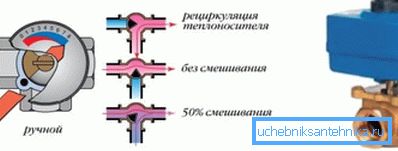

Na osnovu ove šeme, razmatramo kako bi sistem trebalo da funkcioniše
  • U prvoj poziciji svi kanali su otvoreni i protok se ravnomerno miješa, što omogućava smanjenje temperature hladnjaka. Najčešće, ova opcija se koristi u sistemima podnog grejanja, jer je za njegovo funkcionisanje potrebna znatno niža temperatura nego za radijatore.
  • U drugom položaju, povratna linija je potpuno blokirana, a hladnjak se napaja u sistem sa maksimalnom temperaturom. Ova opcija se primjenjuje u najhladnijom periodu godine i omogućava maksimalni prenos toplote, ali se ne preporučuje da se to koristi u nekom drugom trenutku jer će, prije svega, prostorija biti vrlo vruća, a drugo, potrošiti dodatnu energiju.
  • U trećem slučaju, ulazni tok iz kotla je blokiran, a tečnost cirkuliše u zatvorenoj petlji.. Ovo je neophodno u slučajevima kada se voda previše zagreva, pa čak i mešanje povratka ne može obezbediti adekvatno smanjenje temperature.
  • Intermedijarne opcije omogućavaju vam da prilagodite brzinu protoka, što vam omogućava da napravite podešavanja kako biste održali stabilnu temperaturu.

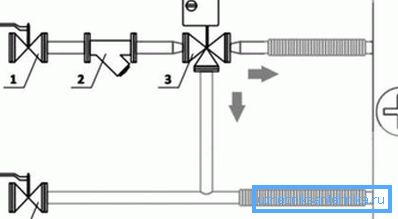

Vezivanje ventilacionog namotaja sa trosmernim ventilom je jednostavan sistem koji se koristi u sistemima za klimatizaciju. Primjer činjenice da strukture potražuju ne samo u grijanju

Kriteriji za izbor

Kada birate određenu opciju, važno je razmotriti sljedeće faktore:

  • Prečnik komunikacija na kome će se spojiti, na primer, trostrani ventil 1-2 sa 1-2 po 1 inču pogodan je za sisteme sa malim prečnikom, ali nije u potrazi za dizajnom sa velikim performansama.
  • Prilikom ručno ugradnje, bolje je koristiti slavine na kojima možete kasnije instalirati servo. Njihova cena je nešto veća, ali ako je potrebno, možete opremiti sistem automatskom tuning jedinicom.
  • Uputstva za instalaciju i rad treba da budu na ruskom jeziku kako biste razumeli sve nijanse procesa.

Savjet! Obavezno proverite kod prodavca dostupnost dokumentacije koja potvrđuje kvalitet proizvoda i njegovu usklađenost sa utvrđenim standardima.

Servo se može kupiti odvojeno od dizalice

Zaključak

Trostrani ventili omogućavaju vam da podesite temperaturu rashladne tečnosti i time uštedite značajna sredstva za grejanje i klimatizaciju. Video u ovom članku će detaljnije otkriti neka pitanja i jasno pokazati niz važnih tačaka.
