Šta je dvosmerni kran, gde i kako se koristi u proizvodnji

U sistemima grejanja i hlađenja, često se koristi dvosmerni ventil, koji je u stanju da obezbedi brzu i preciznu regulaciju zapremine dovedene ili povučene vode. Uređaj je takođe jedan od važnih elemenata u krugu ventilacije. Danas se široko pokušava koristiti dvosmerni ventil za vodu sa električnim pogonom, koji se kontroliše različitim senzorima. Odlikuju ih jednostavnost instalacije, pouzdan rad i lako održavanje.

Osim toga, njihov zadatak je osigurati specifikovane parametre jedinice za vezivanje i drugih sistema u kojima su instalirani. U nastavku ćemo detaljnije obraditi ovaj uređaj za zaključavanje.

Prirubnički dvosmerni kuglični ventil serije Q672

Karakteristike opreme

Glavna razlika između uređaja i drugih ventila je da je dizajnirana da prolazi vodu samo u jednom pravcu. U slučaju obrnute instalacije, može raditi pogrešno ili jednostavno neuspešno.

Savet: preporučujemo ugradnju filtera ispred ventila koji može zameniti čvrste čestice tako da ne oštete ventil.

Razlike

Uopšteno gledano, ona ima konstruktivne sličnosti sa standardnim ventilima i nizom razlika. Na primer, element za zaključavanje uređaja može biti kugla ili šipka specijalnog dizajna.

U tom slučaju, podešavanja se vrše sopstvenim rukama okretanjem lopte koja ima rupu 90? oko osi ili kretanjem štapa u vertikalnom smeru pomoću poluge na vrhu kućišta uređaja. Takav rad se može javiti i zbog električnih ili pneumatskih aktuatora povezanih senzora temperature i pritiska.

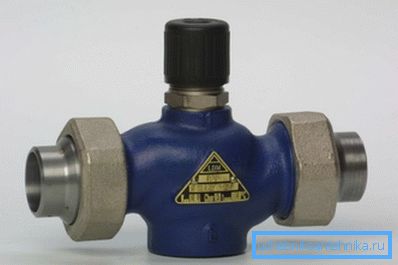

Hidraulični dvosmerni kontrolni ventil RV 111

Izgradnja

Zavisno od karakteristika i svrhe dvosmernog ventila može se napraviti od različitih materijala. Najčešće se to događa:

Čelik, liveno gvožđe Regulator se koristi u sistemima sa visokom potrošnjom pare ili vode.
Brass Dizajn ima malu ukupnu dimenziju i koristi se u ventilacionim sistemima malih prostorija i zgrada.

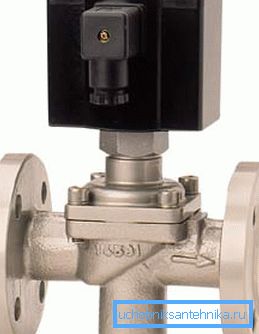

Selenoid dvosmerni ventil

Kran može biti izveden i na jednoj ili dvostrukoj verziji sedišta. U drugom slučaju, instrukcija dozvoljava, zahvaljujući dizajnerskim karakteristikama, da se podesi do isključenja protoka, u kojem postoji veliki pad pritiska koji sprečava rad ventila sa jednim sedištem.

Savjet: možete odabrati dvosmerni ventil kao posebnu konstrukciju, na koju morate povezati odvojeni aktuator, ili će se već montirati, najčešće električno.

Na fotografiji - Camozzi 101 pun uredjaj sa loptastim uređajem

Uređaj može biti opremljen različitim vrstama rada sa električnim pogonima, uključujući:

  • elektromotori niske snage;
  • uvući solenoide.

Dvosmerni regulacioni ventil može biti glavni kontrolni element hladnjaka ili grijača vazduha, mijenjajući protok rashladnog sredstva na izmjenjivač toplote. Ovaj metod podešavanja je najjednostavniji, ali nije oslobođen nedostataka, pa je bolje koristiti u najjednostavnijim slučajevima.

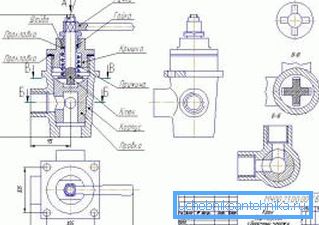

Montaža crteža dvosmernog krana

Važno znanje

Proizvodite uređaj mnogim firmama i kompanijama širom sveta. Svaki pokušava da napravi svoja prilagođavanja u vezi sa modernizacijom i lakoćom upotrebe dizalice u proizvodnji iu uslovima života.

Ispod ćete saznati šta treba da zapamtite i znate prilikom izbora uređaja:

  1. Namenjen je za podešavanje protoka ulja, pare, hladne i tople vode u sistemima za pare i toplotu.
  2. Oni se kontrolišu električnim pogonom, pneumatskim pogonima, termostatima i regulatorima diferencijalnog pritiska.

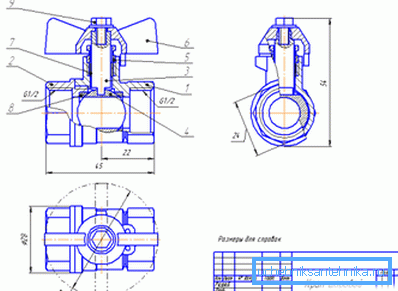

Montaža crteža dvosmernog mesinga

Savjet: ako koristite ventil bez pogona, može prouzrokovati curenje kroz stub.

  1. Kran se reguliše, stoga treba postaviti filter za ekran pred sobom kako bi se izbeglo mehaničko oštećenje. Cena drugog je mala, ali ima ogroman posao. Ovo će zadržati opremu dugo vremena bez oštećenja.
  2. Ventil može biti jednostruki ili dvostruki. Zbog razdvajanja toka, poslednji dizajn uređaja dozvoljava aktuatoru da ga zatvori snažnim padom pritiska, koji se ne može izvršiti jednim sedištem. Nedostatak je veća curenja sa potpuno zatvorenim ventilom.

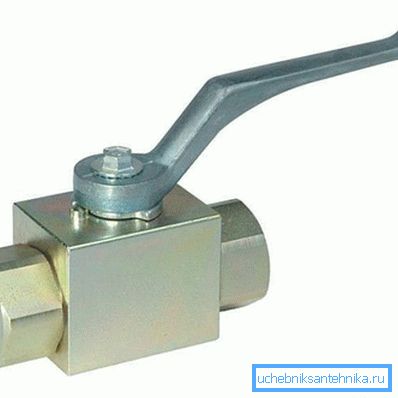

Dvosmerni ventil za vodu iz čelika, sposoban da izdrži pritisak do 350 atm
  1. Materijal karoserije dizalice daje joj određene karakteristike. Obično koristite čelik, liveno gvožđe i mesing (najčešće se najčešće naći na prodaji). Maksimalni pritisak za koji je ventil dizajniran:
    • mesing - do 16 atm.
    • liveno gvožđe - do 25 atm.
    • čelik - do 40 atm.

    Dvosmerni ventil napravljen od čelika može se koristiti pri najvišoj temperaturi i pritisku. Mesing je najmanje otporan na ove parametre.

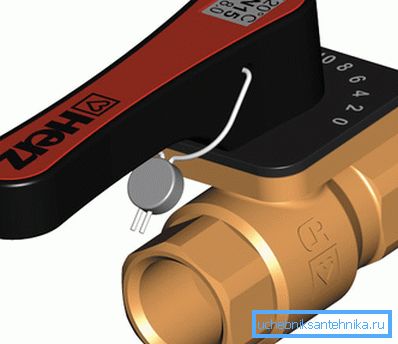

    Kuglični ventil sa navojem sa unutrašnjim navojem

    Savjet: kada je radno okruženje temperatura veće od 150 ° C ili je zasićeni pritisak pare veći od 4 atm, neophodno je ugraditi elemente za hlađenje. Oni će pomoći očuvanju krana i opreme, a takođe će biti dodatni faktor sigurnosti i očuvanja života i zdravlja ljudi.

    Zaključak

    Ako želite regulisati protok vode u sistemu grejanja ili hlađenja, dvosmerni ventil će vam pomoći. Izrađen je od različitih materijala, uključujući čelik i mesing, dok je u prvom slučaju naj otporniji na pritisak i temperaturu, au drugom - na najmanje otporan. (Pogledajte i članak Filter za sisteme grijanja: karakteristike.)

    Postavljanje uređaja moguće je samo sa mrežastim filterom koji zamenjuje prljavštinu akumuliranu u sistemu za dovod vode, grejanje ili ventilaciju. Video u ovom članku će pružiti priliku pronaći dodatne informacije o gore navedenoj temi.
