Snabdevanje vodom iz bunara: šeme i materijali

Da li je teško montirati vodovodni sistem iz bunara sa svojim rukama? U ovom članku upoznajte se sa načinima organizovanja ulaza hladne vode u privatnu kuću, opremu koja se koristi u tu svrhu i korišćene materijale.

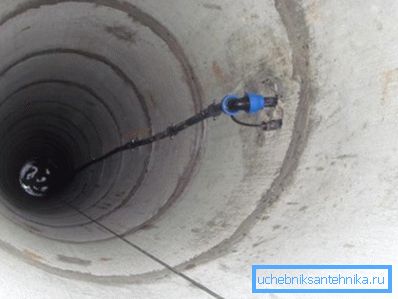

Dobro vodite iz armiranobetonskih prstenova.

Vrela i bunari

Da počnem da eliminišem konfuziju u terminologiji.

Vodeni bunar se često shvata kao dve potpuno drugačije stvari:

  • Dobro vodeno brašno, dozvoljavajući upotrebu za domaće (a ponekad i za piće) potrebe podzemnih voda.

Da razjasnimo: u baštenskom partnerstvu ili stambenom naselju, vodu iz bunara kada se koristi za piće treba filtrirati i kuhati. Razlog - vanjski toaleti i greznice, čije odvode idu u zemlju.

  • Voda dobro, u kojoj se izlazi iz glavnog voda u kuću ili u grupu zgrada.

Razmotrićemo obe opcije.

Voda dobro

Regulatorni zahtevi

One su sadržane u SNiP 2.04.02-84, kojim se utvrđuju pravila za instaliranje spoljašnjih mreža za vodosnabdijevanje.

Izaberite od teksta glavnog dokumenta.

  1. Zatvoreni ventili u odeljcima glavnog vodovoda nalaze se u bunarima. Jasno je da govorimo o podzemnom polaganju; međutim, u skladu sa tačkom 8.42, to je zapravo obavezno: cevi za hladnu vodu treba postaviti pola metra ispod nivoa zamrzavanja.

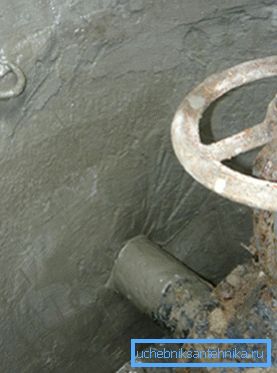

Grejni ventil na vodovodu.
  1. Prilikom prelaska cjevovoda ispod pruge na obe strane tranzicije obezbeđeni su bunari sa zatvorenim ventilom.
  2. Dizajnirane za ventile i šahtove na dovodu vode trebaju biti izgrađene sa sljedećim minimalnim rastojanjima:
Objekti Minimalno rastojanje, mm
Zidovi i cevi prečnika 400 mm 300
Isti prečnik je 500-600 mm 500
Isto >600 mm 700
Zidovi bunara i ravnica prirubnice na prečniku cevi? 400 mm 300
Isto > 400 mm 500
Zidovi bunara i ivice zvona okrenuli su se njima prečnika? 300 mm 400
Isto > 300 mm 500
Dno i dno cevi prečnika? 400 mm 250
Isti prečnik je 500-600 mm 300
Isto > 600 mm 350
Bočni zid i vrh vretenog stuba ventila 300
Zid zidova i ventila sa stubom koji ne raste 500
Dno i dobro pokrivač 1500
  • Inspekcijski bunari treba da imaju prečnik od 1 metra, iznad okolnog tla najmanje 0,2 m, obezbeđuju vodonepropusnu slepu površinu i zamak za gline.

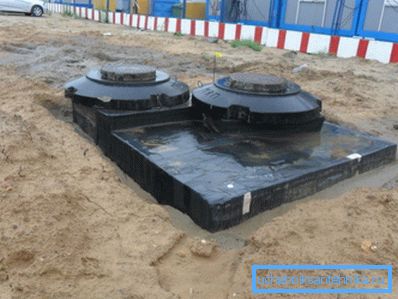

Provera vode dobro.
  • Rastojanje između vodovoda za snabdevanje vodom prema SNiP 2.04.02-84 tokom transporta vode od hlora ne bi trebalo da bude više od 30 metara. Ali za cjevovode za pitku vodu naznačeno je indirektno: u paragrafu 8.10 piše se da dužina odseka za popravak pri polaganju u jednoj liniji ne bi trebala biti više od 3 km, kada se polaže u dvije linije ili sa mogućnošću prebacivanja - ne više od 5 km.

Međutim: uslovi za ugradnju hidrantnih požara takođe mogu uticati na lokaciju bunara. Moraju osigurati snabdevanje vodom za gašenje bilo koje zgrade u području koje servisira voda.

Uređaj

Za postavljanje bunara ne postoje striktni zahtevi, osim prisustva dna za odvod i visine najmanje jednog i po metara.

Međutim, zdrav razum, sugeriše još nekoliko tačaka:

  • U području saobraćaja pešaka ili automobila, poklopac mora imati dovoljno snage da izdrži opterećenje bez uništenja.
  • Zidovi bunara moraju obezbediti odgovarajuću nosivost. Očigledno, ne bi trebalo da pokrivate polietilenske bunare za vodovodne instalacije sa betonskim pločama.

Najjednostavnije rešenje - prstenovi COP-a i peći sa otvorenim PPL-om; Međutim, prilikom instaliranja bunara na prethodno izgrađen sistem vodosnabdevanja, postavljanje prstena je prilično problematično. U tom slučaju, zidovi se sipaju betonom u drvenu oplatu sa ojačanjem sa mrežicom ili šipkom; rijetko, postavljeni su iz crvene čvrste cigle na betonskom podu oko perimetra.

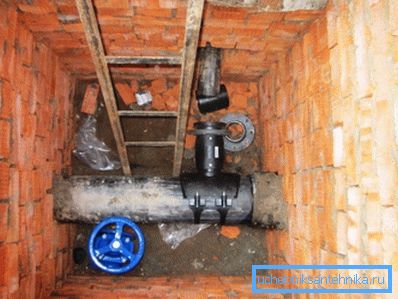

Pa sa zidovima od cigle.

Koja oprema treba da bude u bunaru?

Minimalni minimum je:

  1. Element ventila - kapilarni ventil, zavrtanj ili najsmjernijih, kuglični ventil.
  2. Sump (grubi filter).
  3. Vodomer.

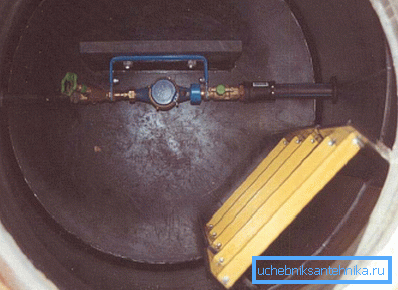

Vodomer u bunaru.

Pored toga, bilo bi dobro da instalirate:

  1. Drugi poklopac posle brojača. On će dozvoliti da ga ukloni, bez gubitka vode u vodovodnom sistemu.
  2. Kontrolni ventil za merenje pritiska. To će vam pomoći da odredite mesto na kome imate problem sa krstom, sa velikim padom pritiska.

Ulazak u zidove kuće obično je postavljen polietilenskom cijevi ispod nivoa zamrzavanja. Njegov prečnik je određen vršnim protokom vode:

DU (ili unutrašnji prečnik), mm Potrošnja vode, l / s
10 0,120
15 0.360
20 0.720
25 1,440
32 2.400
40 3.600
50 6,000

Izbor polietilena je zbog njegove elastičnosti na niskim temperaturama: čak i ako voda u cevi zamrzne, neće se oštetiti i nakon odmrzavanja će se vratiti na prvobitnu veličinu. Pored toga, ulaz nije potreban striktno na ravnoj liniji: savijači su prilično prihvatljivi.

Snabdevanje vodom iz dacha bunara

Sistem vodosnabdevanja iz bunara na dachi se može izgraditi u skladu sa dve šeme - sa hidrauličnim akumulatorom i kumulativnim kapacitetom.

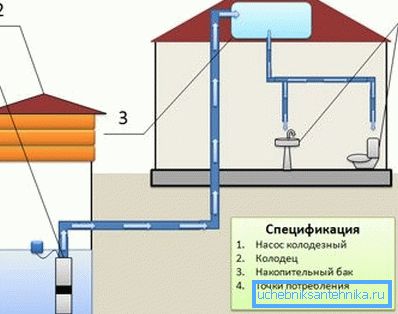

Sadržaj vodovoda sa kapacitetom skladištenja.

Prednost prve šeme je da je ne treba instalirati na visini (potkrovlje, zavareni nosač ili prirodni elevator) velikog kapaciteta. Ali korišćenje skladišnog kapaciteta će vam omogućiti da radite bez stacionarne pumpe: rezervoar se može birati jednom nedeljno kroz crevo.

Krug sa hidroakumulatorom

Uključuje:

  1. Potopljiva pumpa.
  2. Odmah nakon što se ugradi kontrolni ventil koji sprečava vodu da izlije iz vodovodnih cijevi nakon što pumpa zaustavi.
  3. Spuštanje vode u kuću.
  4. Hidrataculator instaliran u prostoriji je metalni kontejner podeljen gumenom membranom u odeljke za vodu i vazduh. Fluidi su skoro nestalivi; vazdušni jastuci vam omogućavaju stvaranje viška pritiska potrebnog za rad sanitarnih uređaja. Pored toga, hidraulični akumulator sadrži napojnu vodu, omogućavajući pumpi većinu vremena da radi u praznom hodu.
  5. Senzor pritiska sa prekidačem koji uključuje i isključuje pumpu kada se dostignu granični pritisci.
  6. Senzor suvog rada koji zaustavlja pumpu kada je bunar prazan.

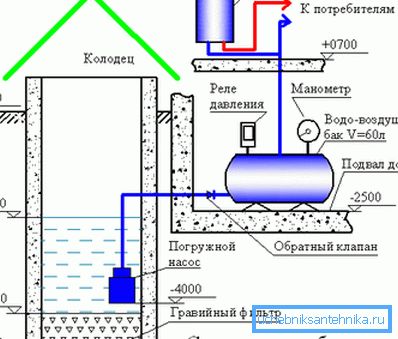

Šema vodosnabdevanja korišćenjem hidroakumulatora.

Šema sa kumulativnim kapacitetom

Kao što je već pomenuto, u ovom slučaju uređaj vodosnabdevanja iz bunara može biti znatno pojednostavljen, bez upotrebe stacionarnog cjevovoda za punjenje rezervoara, već redovnog creva. Unutrašnji dovod vode i cevi za navodnjavanje prostora povezani su sa izlazom iz rezervoara.

Korisno: polietilenski rezervoari za vodu prodaju se već opremljeni sa odvodnim cijevima veličine 15 ili 20 mm.

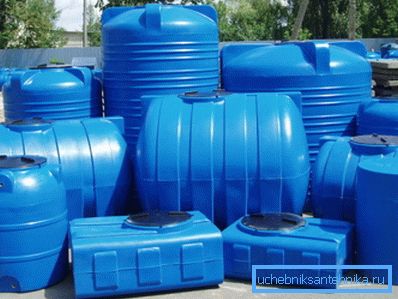

U foto-polietilenskim rezervoarima za vodu za piće.

Da li je moguće automatizovati punjenje rezervoara u slučaju da je opremljen stacionarnom cijev za punjenje?

Naravno. Dovoljno je staviti cijev za punjenje u vrat i postaviti senzore sa dva nivoa sa plovcima unutar rezervoara. Ako veličina vrata ne dozvoljava njihovo fiksiranje direktno na unutrašnji zid, jednostavna uputstva će pomoći da: senzore na čeličnoj cevi pričvrstite pomoću osnove stativa i stavite je na dno rezervoara.

O pumpama

Oba opisana šema podrazumevaju upotrebu pumpe.

Kako odabrati ovaj uređaj?

  • Umesto seta potapajuće pumpe i hidroakumulatora, pumpna stanica dizajnirana za površinsku ugradnju može se koristiti kratkom rastojanjem do vodnog ogledala (ne više od 7-8 metara). Cijena ovih uređaja počinje od oko 4 hiljade rubalja. Jedini nedostatak rešenja je primetan nivo buke na poslu.

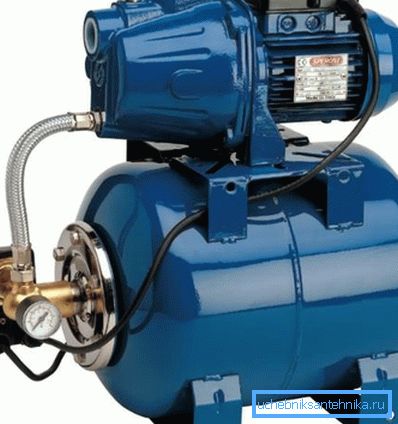

Crpna stanica sa sopstvenim hidroakumulatorom.
  • Za čistu vodu (količina nečistoća nije veća od 30 g / m3), sa velikom dubinom bunara, biće pogodna vrtlog pumpa sa jednim radnim kolom. To se može pohvaliti visokim pritiskom i performansama zbog minimalnog razmaka između radnog kola i kohleje.
  • Ako voda sadrži puno peska i drugih suspenzija, bolje je nabaviti višestepenu centrifugalnu pumpu. Povećani razmak između centrifugalnog radnog kola i kućišta se nadoknađuje uzastopnim radom nekoliko faza koje se sastoje od radnog kola i difuzora: svaki od njih povećava glavu za određenu količinu.

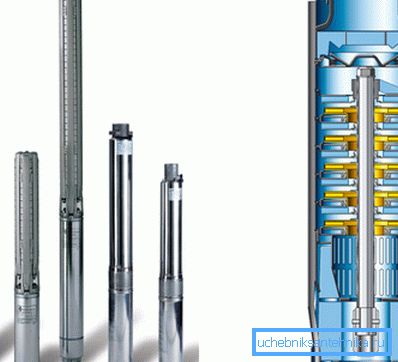

Izgled i dizajn vertikalnih višestepenih pumpi.

Imajte na umu: vibracije (dijafragme) pumpe, uprkos njihovim niskim cenama, nisu pogodne za naše potrebe. Membrane u njima zahtevaju čestu zamenu. Što je još gore, vibracija izaziva ubrzano silaženje bunara sa smanjenjem protoka vode.

Zaključak

Nadamo se da smo mogli da odgovorimo na većinu pitanja koja su se nagomilali u čitaču. Ako bilo šta u materijalu ostaje nejasno - možda će video u ovom članku pomoći u rešavanju ovog problema. Successes!
