Snabdevanje vodom iz bunara - mnoštvo opcija, izaberite

Primena bilo kojeg vodovoda zahteva mnogo iskustva i profesionalizma - od izbora lokacije za bušenje do polaganja cjevovoda u kući. Ne zaboravite, elektronski sistem upravljanja i kontrole će se mešati u to pitanje, što značajno komplikuje šeme i njihovu implementaciju.

Takođe će biti neophodno obezbediti sve vrste zaštitnih mehanizama u slučaju vanrednih situacija, a ovde nema iskustva, a još manje je potrebno učiniti.

Organizacija vodosnabdijevanja iz bunara ne zavisi mnogo od njegove vrste (slika
Šema sa ventilom (slika

Zahteva profesionalni pristup

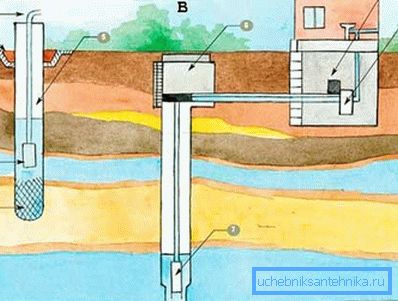

Opšta šema vodosnabdevanja ne zavisi puno od vrste dobro korišćene - "na pesku" (levo - A) ili "na krečnjaku" (desno - B) - i prikazana je na slici "A":

  • 1 - mrežasti filter za bunar direktno na dnu kućišta, to se ne izuzima od potrebe za instaliranjem čitavog sistema specijalizovanih filtera u kući;
  • 2 - potopljiva pumpa;
  • 3 - blokiranje gline sa slijepom površinom - štiti i od taloga i kišnih voda, a od vode izvučene iz bunara kao rezultat prve, glavne i naknadne, preventivne, pumpe;
  • 4 - tzv. Gasovod-gander, kao posebna karakteristika gornjih izlaza "bunara do pijeska";
  • 5 - kućište;
  • 6 - kationska komora, već karakteristika dubokog "bujice na krečnjaku", za izjednačavanje pritiska;
  • 7 - pumpa, ako je bunar artesijski visok pritisak, onda se pumpa može zanemariti, ali obično, samo po prvi put upotrebe bunara;
  • 8 - sistem automatskog upravljanja sa relejem zaštite od preopterećenja;
  • 9 - hidroakumulator - nezaobilazni deo bilo kojeg sistema za vodosnabdevanje iz bunara.

Ventilacioni izlaz

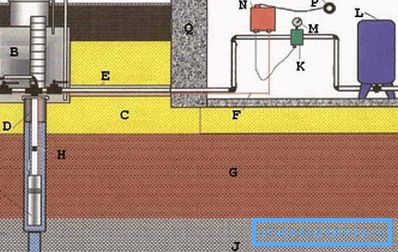

Slika "B" pokazuje veoma sličnu, ali istovremeno i savršenu šemu vodosnabdevanja pojedinačnoj kući - ovdje se koristi ventilacioni izlaz iz kesona..

Napominjemo da ova shema koristi izuzetno važnu odvodnju vode kroz cevovod ispred kuće direktno iz kesona:

  • A - ventilacija komore za keson;
  • B - keson;
  • C - sloj peska;
  • D - sigurnosni kabl celokupne opreme spušten u bunar, nemoguće je zaboraviti;
  • E - zaštitni slučaj glavnog cjevovoda do kuće;
  • F - električni kabl za kontrolu pumpe;

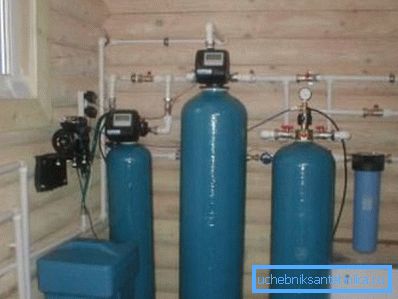

Instalacija vodosnabdevanja iz bunara je nezamisliva bez upotrebe nekoliko nivoa filtracije
  • G - glineni sloj;
  • H - kontrolni ventil;
  • I - pumpa, primećuje se da je filter u ovoj šemi povučen, dopušten je ako je dobro dobro ispumpan bunar;
  • J je sloj krečnjaka;
  • K - prekidač pritiska je obavezni zaštitni mehanizam koji se može priključiti na kanal za odvod vode izvan kuće, u slučaju povećanja pritiska u slučaju nužde;
  • L - membranski rezervoar, obično za kućne uslove, dovoljno je rezervoara za 60-70 litara;
  • M - manometar;
  • N - kontrolna tabla;
  • P - normalno, standardno kućno napajanje 220 V i 50 Hz.

Dijagram strujnih kola

Napajanje glavnih komponenti sistema je sledeće:

  • A - kotao ili bilo koji drugi električni uređaj za grijanje vode iz bunara;
  • B - rezervoar za vodu od 40-50 litara, iako je njegov kapacitet stvar svih želja;
  • C - zaštitni rele protiv padova pritiska u oba smera, kada pritisak naglo ili naglo pada i značajno se povećava;

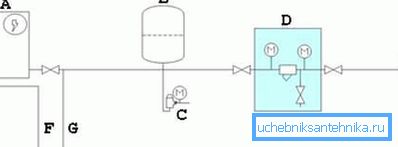

Snabdevanje vodom daha iz bunara mora biti praćeno stvaranjem principijelnog električnog kola za povezivanje pumpe (pogledajte opis u tekstu)
  • D - filter - obično se u sistem unose nekoliko filtera, često specijalizovane prirode (za gvožđe, za tvrdu vodu);
  • E - dio kola direktno u bunarcu;
  • F - izlaz za grijanje vode;
  • G - izlaz hladne vode.

Realizacije - jedan cilj, načini da se postigne drugačije

Razmotrimo nekoliko šema za implementaciju vodosnabdevanja iz bunara u domaćinstvu, koje se razlikuju u upotrebi veoma korisne specifične opreme. Savetujemo vam da obratite pažnju na ove nijanse.

Zaštita od gubitka vode

Takva zaštita je jedan od najurgentnijih zadataka obezbeđivanja vode u domu..

Način njegovog implementacije na sledećem dijagramu:

  • A - dobro, zapazimo, šema ne zavisi od vrste savršeno - nesavršenih, na krečnjačkom krečnjaku, od sloja slobodnog protoka - sa sloja pod pritiskom;
  • B - potopljiva pumpa;
  • C - nepovratni ventil - primećuje veoma važnu žicu koja ide na rele, pruža instant zaštitu u odsustvu vode, čak i bez analize pritiska i prisustva vode u cevima na vrhu;
  • D - tla;
  • E - gasovod;
  • F - hidroakumulator;

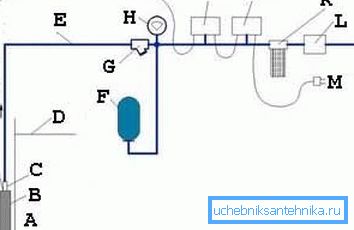

Dijagram sa upotrebom senzora
  • G - grubi filter, naziva se i muljni rezervoar - vrlo mukotični element sistema, koji se često mora ukloniti za održavanje;
  • H - manometar;
  • I - prekidač pritiska;
  • J - sigurnosni relej - ovo je karakteristična karakteristika ove implementacije;
  • K - još jedan filter sa zamenljivim kertridžima;
Na slici jedan od modela potopljene pumpe uzdužnog hermetičkog tipa
  • L - reduktor pritiska;
  • M - standardno napajanje 220/50;
  • N - potom potrošači u obliku sanitarnih čvorova i mašina za pranje veša; Jedan od najznačajnijih takvih potrošača je gasni kotao, koji se može povezati na sledeći način:

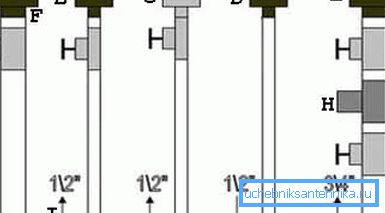

Dijagram priključka kotla na gas sa dvostrukim krugovima (pogledajte opis u tekstu)
  • A - grejanje;
  • B - vodosnabdijevanje;
  • C - snabdevanje gasom;
  • D - kanal za povratnu vodu;
  • E - povratni kanal sistema grejanja;
  • F - američka tipska navrtka;
  • G - kuglični ventil;
  • H je filter, obično je uređaj za grubo čišćenje dovoljan;
  • I - strelice označavaju pravac tekućeg medija, brojevi - preporučeni prečnici cevovoda.

Zagrevanje i hidroizolacija

Kada je u pitanju rad sa bunarcom, u svakom slučaju ne treba zaboraviti na niske temperature i veliku verovatnoću zamrzavanja vode u cevima. Otuda potreba za hidroizolacijom i izolacijom (na slici "B" oba zadatka se rešavaju pomoću kanistera - E).

Šema koja postavlja problem zagrevanja u prvom planu može biti:

  • A - kamaonska komora;
  • B - hidroizolacija;

Dobar savjet! Prilikom stvaranja hidroizolacije savetujemo vam da pratite "zlatno" pravilo - trebalo bi da se sastoji od nekoliko slojeva. Na primjer, na donjem sloju nalazi se izolacijski malter, zatim ventiliran sloj, zatim polietilen na lajsni. Obavezno pokrijte polietilen u jednom komadu. Ako to nije moguće, onda obavezno povezati ivice susjednih ploča sa vodonepropusnom trakom sa obe strane.

  • C - izolacija, obično u vidu pjene otpornih na vlagu;
  • D - električni kabel u zaštitnom kućištu;
  • E-zaptivke, sistem mora biti izuzetno čvrsta;
  • F - cevovodi;
  • G - dobro otvoren za vodu;
  • H - zaptivna kapica;
  • I - unutrašnja cijev za vodu;
  • J - sigurnosni kabel;
  • K - nivo rasta vode u bunaru;

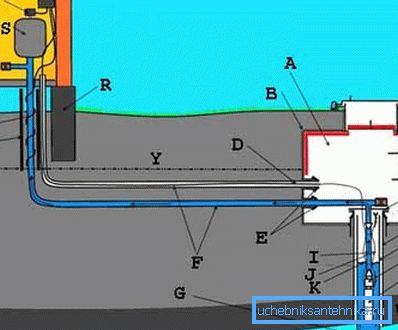

Šema uz upotrebu izolacije, hidroizolacije i kesona (pogledajte opis u tekstu)
  • L - telo kućišta metala;
  • M - ovaj slučaj je takođe napravljen od metala, ali se često koristi i plastika;
  • N - kontrolni ventil;
  • O - potopljiva pumpa;

Dobar savjet! Potopljene pumpe su dobre za obavljanje prve pumpe bunara. U budućnosti savetujemo da razmotrimo mogućnost ugradnje snažnije površinske pumpe. Performanse su mnogo veće, a održavanje je mnogo pogodnije. Jedan nedostatak je cijena, koja je znatno veća od one u potopljenim pumpama.

  • P - izolacija;
  • Q - električni sistem grejanja - ovde se koristi sveobuhvatna zaštita od zamrzavanja;
  • R - temelj zgrade;
  • S - hidraulični akumulator;
  • T - prekidač pritiska;
  • V - elektronski kontrolni panel;
  • U - izlaz vode na uređaj - potrošač vode u kući;
Bez ozbiljnog proučavanja cijelog sistema cjevovoda i montaže neophodan je.
  • W - sloj glina;
  • X je krečnjak;
  • Y - nivo zamrzavanja tla - ovaj nivo treba odrediti u procesu analize i odabira tačke bušenja bunara;
  • Z - ventilisano pod zemljom, i još jedna prednost stvaranja ovakve osnove.

Obratite pažnju potrošačima u kući

Pa, sada, zbog čega se sve odvijao - potrošači vode izvučeni iz bunara.

Ovu šemu preporučujemo kao glavnu pri uspostavljanju vodosnabdevanja iz bunara:

  • 1, 2, 3, 4, 5 - spoljašnji elementi: pumpa, spojnica, kabl, osiguranje, usni;
  • 6 - prekidač pritiska;
  • 7 - elektronski kontrolni panel;
  • 8 - omekšivač vode;
  • 9 - filter, preporučujemo da obratite pažnju na uređaje sa povratnom pukom;
  • 10 - još jedan filter, fino čišćenje sa zamenljivim kertridžima;
  • 11 - kotao;
  • 12 - slavina za vodu;
  • 13 - kontrolni ventil;

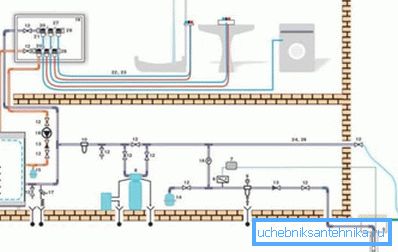

Potpuna šema vodosnabdevanja iz bunara - sa strane kuće (pogledajte opis u tekstu)
  • 14 - hidrokakumulator, projektovan za pritisak od 10 bara zapremine od 50 litara;
  • 15 - hidroakumulator, već već 25 litara pri istom pritisku;
  • 16 - manometar sa slavinom;
  • 17 - sigurnosni sistem kotla;
  • 18 - unutrašnja pumpa;
  • 19 - distributivni orman;
  • 20 - kolektor;
  • 21 - veza;
  • 22 - cev, u dati šemi 16 na 2;
  • 23 - valoviti zaštitni poklopac;
  • 24 - bakarna cev prečnika 22 mm;
  • 25 - takođe bakarna cev, ali promjer - 18 mm;
  • 26 - toplotna izolacija;
  • 27 - zagrade;
  • 28 - poklopac za kolektor.

Delujući posebno

Prilikom organizovanja vodosnabdijevanja potrebno je posebno pažljivo obaviti sav rad na bunar, što će utvrditi uspeh svega u budućnosti.

Raspored uređaja pod zemljom biće jednostavan:

  • A - dobro, kućište;
  • B - pumpa;
  • C - kontrolni ventil;
  • D - kabel za osiguranje;
  • E-glava;
Dijagram povezivanja pumpe sa potopljenom pumpom (vidi opis u tekstu)
  • F - električni kabl za kontrolni sistem;
  • G - cevovod niskog pritiska;
  • H je ugao povezivanja niskog pritiska;
  • I - gasovod;
  • J - orah - američki;
  • K - otišao je do gasovoda od metalne plastike do potrošača.

Prisustvo kesonske komore nije potrebno prilikom opremanja bunara, ali komora je vrlo poželjna ako voda dolazi od dna pod pritiskom.

Savetujemo vam da izvodite komoru za keson sa ventilacijom i istovarom odvodnjavanja vode van sistema za kuću:

  • A - popunjavanje tla, osim toga, savetujemo vam da napravite moćni zamak za gline da biste zaštitili odleđenu i kišnicu od pada, kao i vode koje se odlažu nakon što pumpate bunar;
  • B - bandažni kablovi;
  • C - betonska podloga;

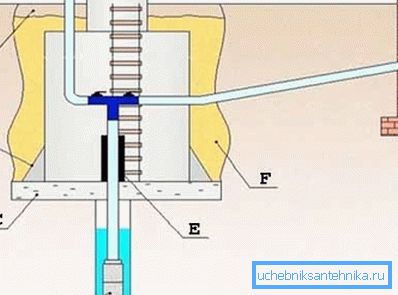

Oprema za snabdevanje vodom iz bunara uključuje opremu za ugradnju kationske komore (pogledajte opis u tekstu)
  • D - pumpa;
  • E - hidroizolacija;
  • F - posipanje peskom betonom komore, preporučeni odnos peska i cementa je 5 do 1.

Zaključci

Pitanje kako voditi vodu u zemlji iz bunara ima više od jednog rešenja, ali često samo jedan od njih će ispuniti vaše specifične uslove rada.

Biće potrebno uzeti u obzir mnoge nijanse, od kojih će neke morati imati na umu u fazi projektovanja kuće u cjelini.

  • Prema tome, prvo, instrukcija zahteva uključivanje detaljnog plana za pružanje vode kući u fazi projektovanja prigradske oblasti.
  • I drugo, biće veoma teško da se nosi sa iskusnim integrisanim timom graditelja kako bi radili sve na principu ključ u ruke.

Međutim, ovo će vam ubediti i dodatni video u ovom članku, koji preporučujemo da gledate više nego jednom.
