Šipovoda: karakteristike uređaja i glavnih tipova

Otvori šahtova, iako nisu složeni i skupi, još uvek imaju prilično važnu funkciju. Zatvaraju lumen bunara, sprečavaju prodiranje padavina i ostataka u unutrašnjost, a istovremeno štite ljude i kućne ljubimce da padnu u rupu.

Naravno, neophodno je izabrati loptice u zavisnosti od toga koji će zadatak izvršiti i koje opterećenja planiraš izložiti. I pošto moderna industrija proizvodi ove delove u širokom opsegu, ovaj članak će pomoći da se razumeju sve mogućnosti dostupnih opcija.

Savremena industrija proizvodi mnoge proizvode ove vrste.

Svrha i raznolikost

Inspekcijski dizajn

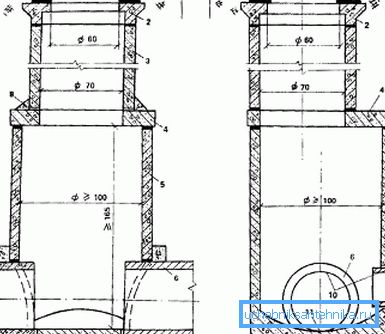

Pa dizajn

Za najefikasniji rad vodovoda, kanalizacije i drugih komunikacionih sistema neophodan je pristup podzemnim cevima i žicama. Da bi se obezbedio ovaj pristup sve duž trake, postavljeni su takozvani kontrolni izvori - vertikalni vratili - dole možete procijeniti stanje, prilagoditi ili popraviti komunikaciju.

Tipičan izvori se sastoje od sledećih elemenata:

  • Radna soba. Smješten je u donjem dijelu, uključuje cijevi i kablove, kao i kameru u kojoj osoba može biti prisutna tokom rada. Puna radna soba je opremljena samo sa bunarima za posmatranje glavnih autoputeva, dok se na malim mrežama (na primjer, plitkim kanalizacionim sistemima privatne kuće), kako bi uštedeli novac, pokušavaju bez njih.
  • Osovina je vertikalni kanal koji povezuje komunikacije ili radnu prostoriju na površinu. Sa velikom dubinom (od 2 m i više) može se završiti stacionarnom merdevinom.

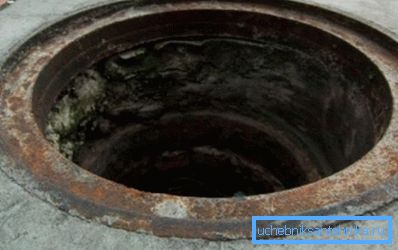

Dobro proveriti vratilo vratila
  • Šahta - omogućava pristup unutrašnjosti bunara. U većini slučajeva, sastoji se od dva dela: stacionarnog vratu, fiksno montiranog u gornjem delu osovine i poklopca koji se može ukloniti.
  • U nekim bunarima, vrat ima složeniju strukturu i opremljen je sa dva poklopca - zaštitom i zatvaranjem. Uređaj za zaključavanje ima relativno malu masu, međutim, ima visoku mehaničku snagu i opremljen je sofisticiranom bravom. Najčešće se čelične brave za blokiranje postavljaju na bunare kablovskih mreža kako bi se sprečilo krađe obojenih metala. (Pogledajte i članak Cover for the well: kako instalirati.)

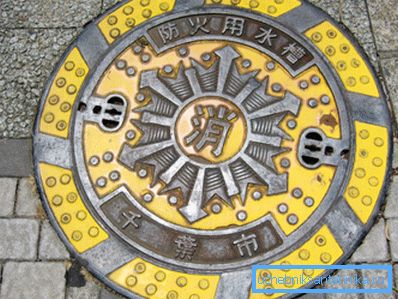

Dizajnirajte poklopac sa bravama sa strane

Zahtjevi šahta

Pouzdanost čitavog sistema zavisi od dizajna poklopca šahta.

Po pravilu, ovaj element karakteriše:

  • Visoka mehanička snaga koja može izdržati intenzivne pešake i saobraćajne opterećenja. Da bi se izbeglo oštećenje, ovi dijelovi su napravljeni od livenog gvožđa, polimera, armiranog betona itd.
  • Značajna masa, skoro isključujući spontano otvaranje.

Obratite pažnju! Modeli koji karakterišu niska težina nužno su opremljeni složenim okretnim bravama.

  • Glatka teksturna površina koja obezbeđuje adheziju podnih obuće i guma sa poklopcem šarke. Gladne poklopce skoro nikada nisu urađene, izuzev modela koji su dizajnirani za montažu ispod podloge premaza.
  • Visok stepen čvrstoće za zaštitu sadržaja bunara od vlage. Neki poklopci prave posebne otvore za otvaranje, ali to je dozvoljeno samo prilikom opremanja sistema za vodosnabdijevanje i kanalizacije.
  • Oblik poklopca je obično jednak ili konveksan. Korišćenje konkavnih delova je iracionalno, jer u ovom slučaju lopatica postaje mesto akumulacije kišnice, a zimi - sneg i led.

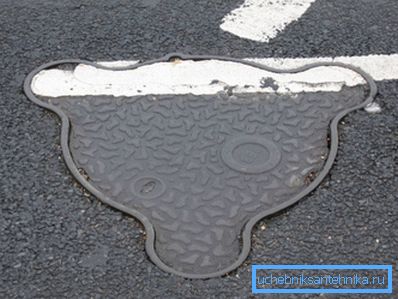

Netradicionalni dizajn

Karakteristike mehanizma za zaključavanje

U većini slučajeva, zaključavanje veze poklopca sa vratom nije teško. Njegov glavni zadatak je sprječavanje spontanog otvaranja pod pritiskom stopala ili točkova, kao i pričvršćivanje poklopca u vrat i sprečavanje kretanja.

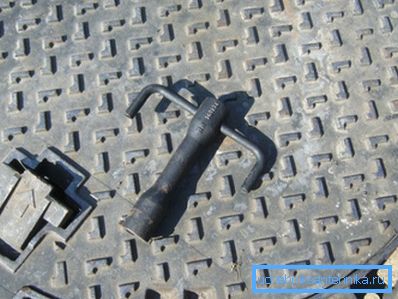

Jedna vrsta zaključavanja

Po pravilu, takva jedinjenja su od dve vrste:

  • Delovi od livenog i polimer-peska izrađuju se sa bočnim projekcijama, koji se, kada se polože, uklapaju u odgovarajuće žlebove na vratu.
  • Plastični proizvodi mogu imati navojnu vezu i dodatno su opremljeni ručicama za preklapanje.

Obratite pažnju! Detalji iz armiranog betona često imaju oblik snažno skraćenog konusa i funkciju u skladu sa principom utikača, bez ikakvih fiksiranja.

Međutim, loptice koje su instalirane na bunarima sa telefonskim žicama ili električnim kablovima takođe mogu biti opremljene mehanizmom za zaključavanje:

  • Najčešći brave su zastave, u kojima čelične izbočine čine kukicu između vrata i poklopca.
  • Manje obično upotrebljena navojna veza sa vijkom koji ima tajnu.
  • Međutim, najpouzdaniji je mehanizam proširenja, koji zaključava poklopac u vratu kada je zaključan.

Drugi dizajn se takođe može koristiti u inostranstvu, a neke od njih možete videti na fotografijama u našem članku.

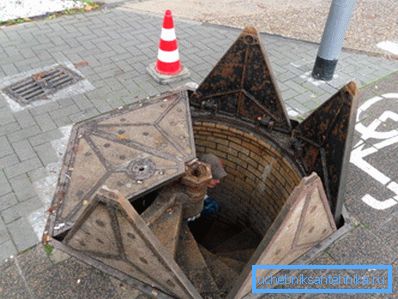

Najoriginalniji dizajn brave

Klasifikacija lopatica

Da bi svi mogli da izaberu otvor u skladu sa potrebama određene situacije, razvijene su nekoliko opcija za klasifikaciju ovih delova. Najpopularnija je klasifikacija po klasama opterećenja.

Prema ovom dokumentu, loptice su podeljene na:

  • Lagani (u velikoj i maloj veličini) - mogu se koristiti u pešačkim predelima, zelenim površinama i privatnim domaćinstvima.
  • Mediji - koriste se na parkinzima i trotoarima.
  • Teški - instalirani su na kolovozima sa srednjim i velikim intenzitetom saobraćaja.
  • Teški prtljažnik - koristi se na međugradskim autoputevima sa velikim prometom.
  • Super teška - montirana u skladištima, aerodromima, lukama, itd.

Pored toga, šahtovi za šahte su podeljeni na nekoliko kategorija u zavisnosti od materijala proizvodnje. Ovu klasifikaciju ćemo posvetiti sledećim odeljcima članka.

Izrada livena gvožđa

Specifikacija prema GOST

Crtanje od GOST veličina za određivanje

Danas su najčešće strukture livenog gvožđa. GOST na livenim šahtovima za šahtove obezbeđuje usaglašenost sa sledećim zahtevima:

  • Konstrukcije koje su u skladu sa ovim standardom treba da budu pogodne za jednu od četiri veličine: lak, teški, teški prtljažnik i popravak. Masa proizvoda mora odgovarati njihovom tipu.
  • Svaka kapica mora biti označena za njegovu namenu. Glavni simboli za označavanje su: B - sistemi za vodosnabdevanje, K - kanalizacione mreže, D - vatrogasci, D - sistemi za protok kišnice.
  • Površina poklopca treba rebrirati. Rebra može biti ili valovita ili tangencijalna u obliku (pogledajte crteže i dijagrame za članak).

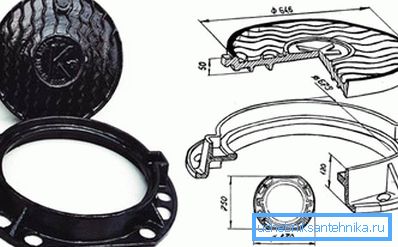

Šema i dimenzije lopatice od livenog gvožđa sa poklopcem
  • Vrata se izrađuju brizganjem od livenog gvožđa marke SČ15 i iznad. Za proizvodnju poklopaca korišćene sirovine nisu niže od SCh45.

Obratite pažnju! Ako dizajn obezbeđuje opremu gumene zaptivke, onda prema GOST 3634 - 99 njegova tvrdoća ne može biti manja od 40 jedinica.

Za i protiv

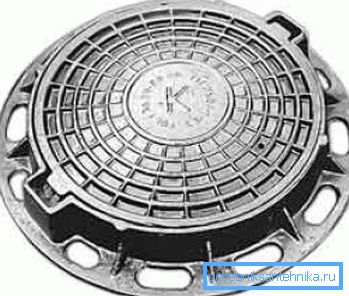

Teški proizvod

Prednosti ložišta od livenog gvožđa su očigledne:

  • Materijal može izdržati opterećenja do 75-80 tona.
  • Uvažavajući proizvodnu tehnologiju zagarantovana je izdržljivost proizvoda.
  • Temperaturne deformacije masivnih metalnih delova su minimalne.

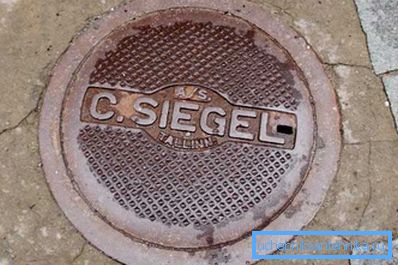

Fotografija proizvoda koji je služio više od sto godina

Prisutni su takođe:

  • Visoka cijena
  • Znatna težina i kao rezultat - poteškoće u pokretanju poklopca.
  • Mogućnost izlivanja u kontaktu sa metalom.
  • I što je još važnije, ove kapije sistematski kradu i prelaze u topionicu.

Proizvodi od polimera i peska

Proizvodnja

Kao alternativa livenim konstrukcijama od livenog gvožđa danas se predlaže korišćenje lajsni od polimer-peska materijala.

Ovi proizvodi se proizvode prema sledećoj shemi:

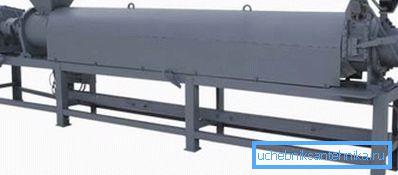

Kompozitna mašina
  • Polimerne sirovine visoke čvrstoće se zagrevaju na temperaturama iznad 3000 Sa postizanjem maksimalnog prometa.
  • U rastopljenom polimeru voditi pažljivo presečeni kvarcni pesak, kao i dodaci za bojenje i stabilizaciju.
  • U zavisnosti od upotrebljenog pigmenta, proizvod može biti zeleni, crveni, narandžasti - uopšte, može se napraviti kako nevidljivim na pozadini premaza, tako i suprotan da privlači pažnju.
  • Dobijena smeša se meša do homogene mase.
  • Metalno ojačanje se postavlja u posebnim oblicima. Debljina ojačanih šipki u velikoj mjeri određuje snagu proizvoda.

Obratite pažnju! Prisustvo armature olakšava pretragu loptica skrivenih pod snegom i ledom. Da biste pronašli šaht na ledenom putu, dovoljno je koristiti najjednostavniji metal detektor.

  • Smeša polimer-peska ulijeva se u ojačani kalup, nakon čega se del se šalje na presečnu sekciju daljeg sušenja.
  • Gotovi proizvod se uklanja i podvrgava završnoj obradi - niveliranje ivica, uklanjanje britja itd.

U zavisnosti od debljine polimera i prečnika armaturne šipke, loptice od polimerskog peska podeljene su u nekoliko kategorija:

Proizvodi od polimera i peska
  • Lagan - težak ne više od 45 kg, može izdržati opterećenja do 3 tone. Optimalan izbor za većinu ličnih parcela i privatnog posedovanja.
  • Srednji - imaju gotovo istu masu, ali zbog upotrebe debljeg ojačanja može izdržati opterećenja do 6 tona. Mogu se uklopiti na puteve sa malim prometom.
  • Teški - težak više od pola centara, "drži" do 15 tona, skoro su potpuno zamenjeni za liveno gvožđe na putevima.

Prednosti i mane

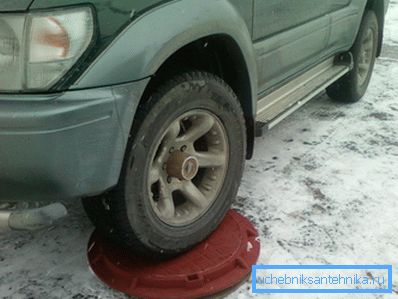

Test jačine

Ova vrsta proizvoda ima nekoliko prednosti:

  • Kapacitet nosača je prilično dovoljan za upotrebu u većini situacija.
  • Zbog relativno male mase lopatica lako se montiraju sopstvenim rukama.
  • Sofisticiran dizajn olakšava otvaranje i zatvaranje vrata.
  • Za razliku od metalnih proizvoda, poklopac i vrat se ne "drže" jedni drugima, čak ni u teškim mrazima.

Obratite pažnju! Održavanje dimenzionih rešetki u fazi stiskanja omogućava postizanje maksimalne zapremine šahte.

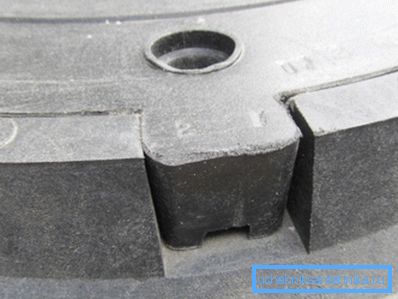

Poklopac se vrlo precizno uklapa u vrat
  • Materijal (kompozitni polimerni pesak sa aditivi) nije podložan truljenju i koroziji i nije deformisan čak i kod oštre promene temperature.
  • Otvor se isporučuje veoma otporan na mraz, jer smesa ne gubi snagu na nižim temperaturama.
  • Troškovi proizvoda takođe su manji od troškova od livenog gvožđa. To se objašnjava jednostavnost tehnološkog procesa: za proizvodnju nije potrebna peć koja može taložiti metal.

Međutim, glavni plus je nedostatak interesa od strane uljeza. Da ukradu takve proizvode je besmisleno, jer sadrže minimalnu količinu metala. I veoma je teško izvući iz polimernog monolita.

Što se tiče minusa, takodje se održavaju:

  • Za puteve sa ekstremnim opterećenjem, bolje je izabrati liveno gvožđe. U svakom slučaju do sada nije realizovana masovna proizvodnja polipropionskih lamela sa nosivošću od preko 50 tona.
  • Dugotrajnost napunjenog polimera je takođe slabija od metala. Uputstvo vezano za većinu ovih proizvoda garantuje uslugu 20 godina. U pravilu je, u stvarnosti, ovaj period mnogo veći, ali ipak nakon 40 godina moraće da se menjaju. Što se tiče proizvoda od livenog gvožđa, danas na nekim mjestima oni koji su i dalje bili izliječeni tokom "NEP-a" savršeno služe.

Druge sorte

Naravno, lista korišćenih delova nije ograničena na ove dve varijante.

Najpopularnije, pored livenog gvožđa i polimer-peska, uključuju i plastične i armirane betonske lajsne:

  • Plastične konstrukcije izrađene su od tehnopolimera na bazi PVC-a. Najčešća metoda je injektiranje.
  • Prednosti plastičnih konstrukcija poklopaca šahta uključuju nisku masu i relativno nisku cenu.
  • Istovremeno, značajna elastičnost, kao i visoka krhkost pri niskim temperaturama, ograničava upotrebu ovih proizvoda. Najčešće se koriste u baštama i postavljaju se tamo gde praktično niko ne šeta.

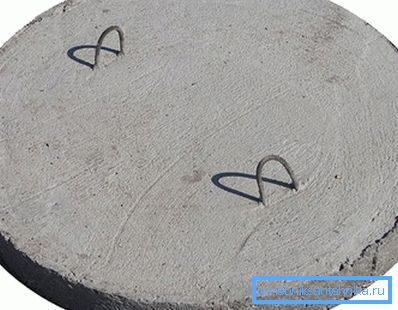

Običan betonski disk sa spajalice
  • Ojačane betonske konstrukcije sa čeličnom armaturom se takođe često koriste. Imaju dobru zaštitu, jer se mogu instalirati na gradilištima i drugim sličnim objektima.
  • Da bi se deo izvadio iz vrata, koristi se čelični nosač, koji je zavaren do armaturnog kaveza u fazi proizvodnje.
  • Ključni nedostaci betonskih proizvoda - neestetski izgled i poteškoća u postavljanju flush-a sa vratom. U većini slučajeva, betonska "pluta" se koristi kao privremena mjera, na primjer, da blokira rupu u bunaru kada krade redovno lijevano gvožđe.

Zaključak

Na vašoj web lokaciji može se koristiti šaht od polimerskih pešaka, zajedno sa plastičnim i livenim gvožđem. (Pogledajte i članak Plastični poklopac za bunar: kako odabrati.) Važno je odabrati model koji će najbolje odgovarati zadacima koji su joj dodeljeni.

Ali proizvodi od armiranog betona treba koristiti samo na fazi izgradnje: ne izgledaju baš lepo, a redovno ćete se naduvati preko štrcajuće ivice. Detaljniji pregled opisanih detalja, možete pogledati video u ovom članku.
