Sharovy crane 1 1 4 inches: uređaj, prednosti,

Savremeni kuglični ventili sa sigurnošću osvajaju veliki deo tržišta od konkurentskih rešenja i nastavljaju da dobijaju popularnost. Šta su oni tako dobri na pozadini alternativa? Kako tipični kuglični ventil 1: 4 - 1 1: 4 inch veličine? Da li izbor i ugradnja ovih dizalica imaju bilo kakve suptilnosti? Pokušajmo odgovoriti na ova pitanja.

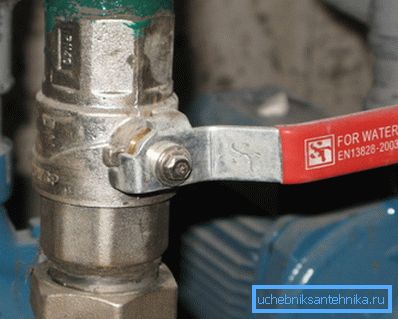

Naš heroj.

Kako to funkcioniše

Daleki predak kugličnog ventila (plutasti ventil) bio je rotacioni cjeloviti ventil sa slotom u njemu, pokretno fiksiran u metalnom kućištu. Stezanje zatvarača (usput, daleko od apsolutne) obezbeđeno je unošenjem utikača u telo; funkcija zaptivnog štapa izvršena je, po pravilu, kutija za punjenje.

Originalni dizajn imao je niz ozbiljnih grešaka.

  • Sila potrebna za rotiranje štapa bila je prilično značajna: koeficijent trenja metala na metalu je prilično veliki.

Zanimljivo je da su plutovane slavine velike veličine opremljene sistemom za podmazivanje, što delimično rešava ovaj problem.

  • Žleba je zahtevala periodično pakovanje; ono što je radoznalo - proizvedeno je čak i sa jednostavnim ventilom.
  • Plutovane slavine imale su prilično visoku hidrauličnu otpornost: otvor u cevi, uski u odnosu na unutrašnji prečnik cevi koji je povezan, stvorio je ozbiljnu prepreku protoku radnog medija.

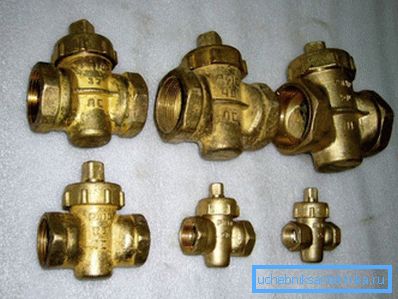

Ploče od plute veličina.

Kuglični ventil je duboka modernizacija dizajna plutovnog dizajna.

  1. Zatvarač postaje sferičan i dobija savršeno glatku površinu sa najvišim kvalitetom obrade.
  2. Ruka u njoj je porasla: sada je njegova veličina jednaka ili blizu unutrašnjem prečniku cijevi pričvršćenom za ventil.
  3. Pečat zatvarača se obezbeđuje ne brušenjem u metalnim površinama, već prstenastim sjedištima od polimera nisko-trenja - Teflonom ili Teflonom.
  4. Štap je zaptiven prstenom istog polimera ili par prstena otporne na gumu. Razvoj pečata dizajniran za najmanje 500 do 1000 ciklusa rada ventila se nadoknađuje pritiskom pomoću navrtke za pakovanje.

Jedini parametar koji je pretrpeo tokom modernizacije ventila je njegova radna temperatura, koja sada ograničava ograničenje toplotne otpornosti polimernih zaptivki (150-250S). Ovo je delimično zašto plutovinasti ventili, uprkos očiglednom zastarjelosti, i dalje proizvode i koriste na cevovodima koji transportuju visokotemperaturne ili korozivne medije.

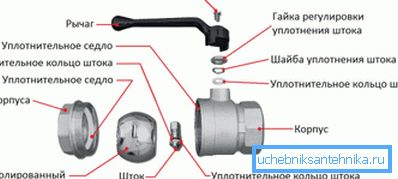

Kuglični ventil uređaja.

Prednosti

Šta privlači potencijalni kupovni kuglični ventil - 1: 4 inča, 1: 2, 1 1: 4 i druge veličine - na pozadini tradicionalnih plutastih i zavrtanih ventila?

  • Niska hidraulička otpornost. Otprilike je otpor cevi odgovarajuće dužine.
  • Kompaktnost. Sve veličine kugličnih ventila 1 1: 4 inča su značajno manje od onih sličnih zavrtnja. Ona se razlikuje od krovne dizalice za barem manju instalacionu visinu.
  • Zatvarač vazduha. Apsolutna većina kuglasti ventili klasifikuju se kao klasa A prema GOST 9544-2005, što znači da u zatvorenom stanju nema curenja.

Zanimljivo: ventil, za razliku od ventila za regulaciju pritiska, ima samo dva radna mesta - otvorena i zatvorena. Međutim, loptasti ventil se i dalje može koristiti za podešavanje glave bez oštećenja njegovog resursa.

  • Nedostatak akumulacije smeća ispod sedišta ventila, karakteristika ventila za zavrtnje.
  • Nepristrasan pravac protoka vode. Vijci se mogu postaviti samo tako da voda pritiska ventil odozdo - inače, ako pokušate otvoriti ventil, ventil se može otapati.
Strelica na tijelu označava jedini mogući pravac protoka.
  • Minimalan napor otvaranja, razlikujući kuglični ventili od plute.
  • Konačno, glavna stvar: svi kuglični ventili su izuzetno pogrešni i zahtevaju praktično ne održavanje.. Kao maksimum, nakon višegodišnje aktivne upotrebe, možda će biti potrebno zatezati zaptivač oko stabljike.

Cena kugličnog ventila, ako se razlikuje od konkurentskih proizvoda iste veličine, izuzetno je zanemarljiva.

Kao što vidite, popularnost rešenja je sasvim objašnjena.

Praktični saveti

Dozvoljavamo sebi da čitatelju dajemo nekoliko saveta koje mu mogu biti korisne u različitim fazama komunikacije sa tipom ventila za koje smo zainteresovani.

Izbor

Na tijelu ventila obično se nalazi logotip proizvođača, indikacija veličine navoja koji se povezuje (DN na uvezenim proizvodima i daljinskim upravljačima na domaćem nivou) i radnog pritiska (PN i RU, respektivno).

Radni pritisak u cevovodima za snabdevanje hladnom i toplom vodom u normalnom režimu ne prelazi 6-8 kgf / cm2; U skladu sa tim, ventili sa deklarisanim radnim pritiskom od 16 i više atmosfera (RU16, RU25, RU40) su odlični za sve sanitarne komunikacije.

Nominalna veličina može biti navedena u milimetrima (DU15) i u inčima (DN 1/2 ili samo 1/2). Da bismo pojednostavili život čitaoca, predstavljamo tablicu veličina.

Inches Milimetri
1/2 15
3/4 20
1 25
1 1/4 30
1 1/2 40
2 50

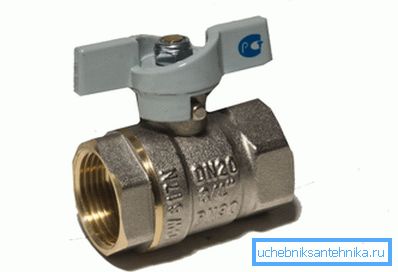

Proizvod na fotografiji je kompatibilan sa navojima od 3/4 inča i dizajniran je za pritisak od 30 atmosfere.

Prilikom izbora, obratite pažnju na dve stvari:

  • Udar ručke. Trebalo bi da se okrene sa umerenim naporom, a ne sa džemom na srednjim položajima.
  • Materijal tela. Siluminozni zanati iz You-Know-What-Countrya nisu uvek u mogućnosti preživjeti barem instalaciju; naš izbor je pošten mesing. Najjednostavnija uputstva će vam pomoći da napravite grešku: vredi kupiti žute kapije, a ne srebrne, jer se sve može sakriti pod hromiranjem.

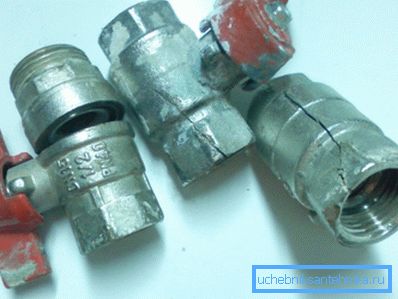

Silumin nije najbolji izbor.

Montaža

Kad malo ugradite ventil sopstvenim rukama.

  1. Izbegavajte preterane napore.
  2. Koristiti otvoreni ključ ili podesivi ključ. Gas je lako uništiti ili deformirati telo.
  3. Kada omotač bubnja ili mlaznica postavlja u ventil, držite telo ventila.

Servis

Kao što je već pomenuto, on se uglavnom svodi na pooštravanje pečata. Kada se razvija, prsten se menja na isti način. Kao privremeno rešenje, nekoliko obrta FUM trake može se naviti ispod žlebova. (Pogledajte i članak Hermetik za cevi: karakteristike.)

Traka FUM može privremeno zamijeniti pečat štapova osoblja.

Zaključak

Nadamo se da će naš materijal pomoći čitatelju prilikom izbora i upotrebe sanitarne opreme. Na video snimku ovog članka, kao i obično, možete pronaći dodatne tematske informacije. Successes!
